Купить Преобразователь частоты для гравировального Станка/преобразователь напряжения

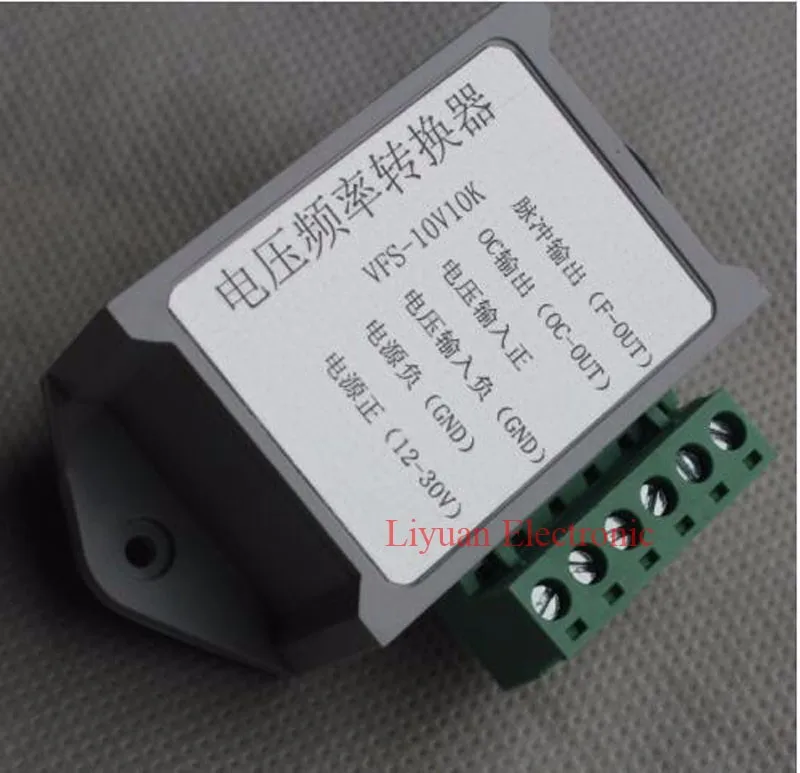

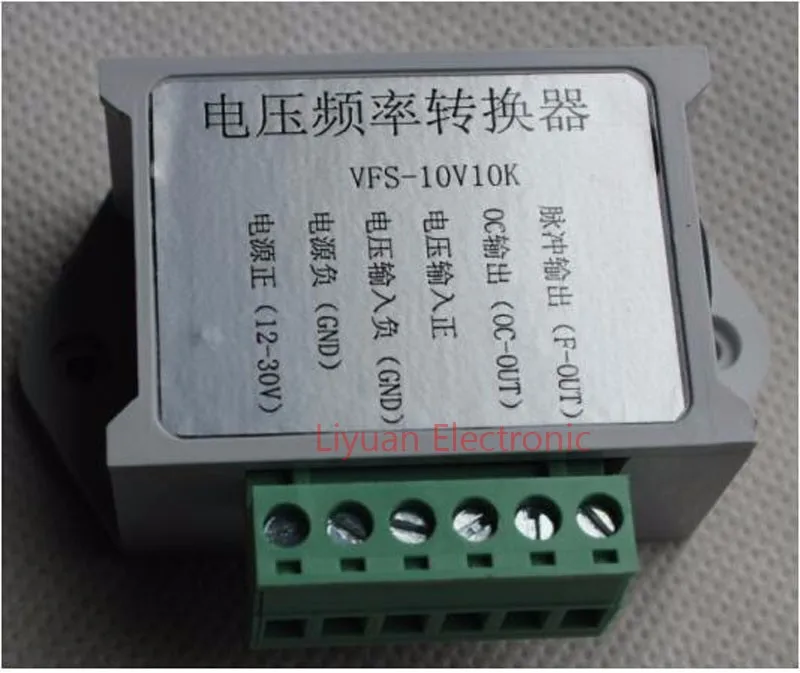

Описание Во-первых, функция: Роль этого модуля зависит от уровня контроля входного напряжения частоты уровня. Модуль преобразования частоты напряжения. Вход 0-10 в выход 0-10 кгц квадратная волна, амплитуда выходной частоты 80% входного источника питания. Модель по умолчанию является FV-10V10K, также может быть настроена на другие соответствующие линейные отношения, обычно используются модели следующим образом VFS-10V10K модели: входное напряжение 0-10 в, выход 0-10 кгц VFS-10V4K модели: входное напряжение 0-10 в, выход 0-4 кгц VFS-10V20K модели: входное напряжение 0-10 в, выходное напряжение 0-20 кгц VFS-5V10K модели: входное напряжение 0-5 в, выходное напряжение 0-10 кгц VSF-5V2K модели: вход 0-5 в напряжение, выход 0-2 кгц Во-вторых, характеристики:1. Диапазон входного контроля напряжения: 0-10VDC2. Диапазон входного напряжения 12-30 в постоянного тока, предлагаемое напряжение 15-24 в постоянного тока,Источник питания 12 в не может быть источником питания 12 в постоянного тока, по крайней мере, более 15 в постоянного тока, если вам нужно использовать источник питания 12 в, также может быть настроен преобразователь питания 12 в постоянного тока.24 уровня, источник питания нуждается в 24VDC источнике питания3. Требования к источнику питания: более 30 ма4. Выходной частотный диапазон: по умолчанию 30 гц-10 кгц. (В зависимости от уровня входного напряжения, частота выхода будет соответствовать пропорциональной зависимости для изменения.5. Установка фиксированной: 2 винтовых отверстия.6, длина * ширина * высота: 73*52*27 ммВ-третьих, использование инструкций и проводов1. Маркировка 0-10 в: аналоговый сигнал напряжения с положительной стороны.GND: общая земля, GND.12-30 в: входной мощности положительного терминала.Заземление: Мощность заземленияOC-OUT: выходной порт коллектора сигнала (с выходным портом с приводом)FREQ-OUT: выходной порт частоты (общий выходной порт частоты)Два независимых выхода, OC-OUT NPN, FREQ-OUT выход IC. Общая отрицательная и отрицательная мощность GND поддерживает использование общего положительного подключения к источнику питания,В общей сложности мужской проводки, 13-24 в источник питания, для шнуровки резистора 2.7KRОбщая проводка 12 в источник питания, для подключения резистора 330R2, электрическая схемаСхема проводки уровня 5 в:
Схема проводки выходного уровня 24 в:
В-четвертых, другие функции:1. Источник питания имеет функцию анти-реверса.2. Индикатор питания светильник.3) напряжение и частота соответствующего отношения. Общая доставка, производители откалибровали соответствующие отношения.4 выходное напряжение этого модуля можно регулировать в соответствии с потребностями. Выходная частота регулируется в соответствии с изменением входного напряжения.5 это около 50% рабочего цикла, это так как изменения частоты изменятся.6. Точность модуля от напряжения до частоты составляет 1%, что не достигает 2 цифр после запятой. Если требования высокой точности случая не приемлемы. Вот соответствующие отношения между моделью VFS-10V10K, если это модель, например, VFS-10V4K, то 10 в = 4 кгц, 5 в = 2 кгц.0,5 V = 500 гц1 В = 1 кГц2 в = 2 кгц3 в = 3 кгц4 в = 4 кгц5 в = 5 кгц6 в = 6 кгц7 в = 7 кгц8 в = 8 кгц9 в = 9 кгц10 В = 10 кГцЕсли напряжение на 1,1 V, выходная частота является 1,1 кгц. Точность этот модуль 0,1 V DC напряжение может быть изменен на 100 гц.Например, если источник питания подключен к 12 в и входной сигнал DC3.6V, В FREQ-OUT выход представляет собой прямоугольную волну 3,6 кгц и амплитуда выходного сигнала регулируется в пределах (12V * 0,7) 8,4 V до 0 вт максимум. Выход OC также может быть соединен с выдвижным резистором, уровень может достигать 12 в12 в источник питания, выход сигнала по умолчанию, мы будем установлены на 6 в или около того. Амплитуда выхода будет отличаться от вашего напряжения питания. Частота меняется с уровнем управляемого напряжения и не зависит от источника питания.7. Выход OC модуля может использоваться для подачи импульсного сигнала драйверу. При подключении к драйверу общая проводка:OC-OUT: подключите PUL-или PUL диска12-30 в: подключите PUL + или common + 5 в драйвера (когда используется блок питания 12 в, это должен быть резистор 330R, источник питания 24 в, И предел тока резистора 2,7 K).
