Описание:

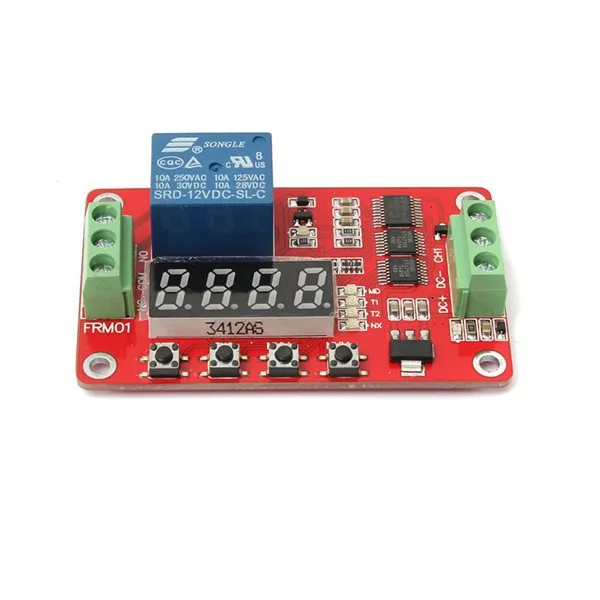

Frm01 Многофункциональный релейный модуль управления, разработанный специально для различных пользователей с различными потребностями, использование микроконтроллера как основного
Блок управления, предустановка 18 видов функций, и может быть основана на потребностях пользователя, настройте и добавьте другие конкретные функции.
Подлинное высокое качество реле мощности релейные модули, высокая мощность высоковольтный транзисторный, красный, голубой сигнальные огни, военный сорт двухсторонний
Плата платы, тканевый совет для рассмотрения всеобъемлющей, стабильной производительности, можно широко использовать в различных системах управления питанием.

Особенности:
1 Новое обновление до версии 2.0, функции модуля на восемь видов раньше, увеличено до 18 видов, для удовлетворения потребностей в других приложениях;
2 увеличение предложения анти-реверс функцией, Power не повредит модуль неправильно;
3 использует высококачественные модули питания высокого напряжения, дискретный блок питания перед заменой системы более стабильной и надежной;
4 увеличенных 0.1 секунд времени, точность синхронизации с предыдущих 0.1 секунд, обновление до 0.01 секунд;
5 увеличение автоматической экономии энергии, пользователи могут самостоятельно устанавливать.
6. Размер: 66x40x1.5 мм (прибл)

Модуль функции:
Советы: функция 1-8 на power-UP Функция самозапуска 9-18 требует высокого импульсного сигнала (высокая продолжительность-короче 20 мс, далее-то же самое) триггер старт.

Функция 1:
Выбор синхронизации: после мощности, реле задержки времени тянет T1, T1 между 0.1 секунд-270 часов регулируется, CH1 интерфейс на высокий уровень импульсного сигнала, повторите вышеупомянутые функции;

Функция 2:
Время выключения: когда реле питания, реле задержки времени отключено T1, t1 от 0.1 секунд-270 часов регулируется, интерфейс CH1 на высокий уровень импульсного сигнала, повторите вышеперечисленные функции;

Функция 3:

Время оттягивается снова: после реле мощности, чтобы не тянуть, время задержки T1 достигает релейного реле; Потяните реле после времени прибытия T2, время задержки T1 и T2 в 0.1 секундах-270 часов между регулированием, интерфейсом CH1 к A
Высокий импульсный сигнал, повторите вышеупомянутые функции;

Функция 4:
Время и затем тянет: после мощности, немедленно тянет реле, реле времени задержки T1 после прибытия; T2 прибывает после отключения Реле времени, -270 час в 0.1 секунд Время задержки между T1 и T2, регулируемым к интерфейсу CH1, с высоким импульсным сигналом, повторите вышеперечисленные функции;

Функция 5:
Режим синхронизации бесконечной петли 1: после реле питания, чтобы не тянуть, после задержки времени, когда T1 достигает ретранслятора, напрягается; тянет реле после того, как Т2 прибывает, и повторите вышеуказанное условие, время задержки T1 и T2 на 0.1 регулируемых между вторым-270 часов, Давая высокий уровень импульсного сигнала CH1 интерфейс, можно перезапустить вышеперечисленные функции;

Функция 6:
Режим синхронизации бесконечной петли 2: после питания, немедленно Потяните реле задержки времени T1 достигает ретранслятора; прибывает после отключения времени реле Т2, и повторите вышеуказанное условие, время задержки T1 и T2 за 0.1 секунды регулируются между-270 часов, давая высокий уровень импульсного сигнала CH1, интерфейс, Вы Можете перезапустить вышеперечисленные функции;

Функция 7:
Конечный режим синхронизации 1: 5 на основе функциональности, увеличивающий количество циклов функции, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 время до интерфейса CH1 с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Функция 8:
Режим временной петли синхронизации 2: 6, на основе функции, увеличивая количество циклов, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 время до интерфейса CH1 с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Функция 9:
Режим релейных режимов: CH1 интерфейс для реле высокого уровня импульсного сигнала, реле, отдаем высокоимпульсное реле сигнала отключено.

Функция 10:
Триггерные реле режима: CH1 интерфейс к высокому реле сигнала, реле, высокое исчезновение, реле отключено.

Функция 11:
Потяните триггерные сроки: после реле питания не действует, интерфейс высокого уровня к импульсному сигналу CH1, время задержки реле времени тянет T1, T1 между 0.1 секунд-270 часов регулируется, повторяя интерфейс высокого уровня для импульсного сигнала CH1, повторите вышеуказанную функцию;

Функция 12:
Время запуска: после реле мощности не действует, интерфейс высокого уровня к импульсу CH1 импульсного сигнала, реле времени задержки T1, T1 между 0.1 секунд-270 часов регулируется, повторите в CH1 интерфейс с высоким импульсным сигналом, повторите вышеупомянутые функции;

Функция 13:
Потяните триггерные сроки и отключите: после реле мощности не действует, интерфейс CH1 на высокий уровень импульсного сигнала, время задержки T1 достигает релейного реле; потяните реле после времени прибытия T2, время задержки T1 и T2 между 0.1 секунд-270 часов регулируется, Повторите интерфейс CH1 на высокий уровень импульсного сигнала, повторите вышеупомянутые функции;

Функция 14:
Отключите и затем потяните время запуска: после реле мощности не действует, интерфейс высокого уровня для импульсного сигнала CH1, немедленно потянет реле, реле времени задержки T1 после прибытия; T2 прибывает после отключения Реле времени, время задержки между T1 и T2 за 0.1 секунды-270 часов регулируется, Повторите интерфейс CH1 на высокий уровень импульсного сигнала, повторите вышеупомянутые функции;

Функция 15:
Режим синхронизации бесконечной петли 1: после реле мощности не работает на высокий уровень импульсного сигнала CH1 интерфейс, время задержки T1 достигает релейного реле; Потяните реле время прибытия Т2, и повторите вышеуказанное условие, Расширение, когда время между T1 и T2 за 0.1 секунды-270 часов регулируется, повторите CH1 интерфейс к импульсному сигналу высокого уровня, вышеупомянутые функции могут быть возобновлены;

Функция 16:
Режим синхронизации бесконечной петли 2: после реле мощности не действует, интерфейс высокого уровня для импульсного сигнала CH1, немедленно потянет реле, реле времени задержки T1 после прибытия; время разрыва Т2 после достижения реле, затем повторите вышеуказанное условие, Время задержки между T1 и T2 за 0.1 секунды-270 часов регулируется, повторите CH1 интерфейс к импульсному сигналу высокого уровня, вышеупомянутые функции могут быть возобновлены;

Функция 17:
Замкнутый режим синхронизации 1: 15 на основе функциональности, увеличивающий количество циклов функции, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 раз, повторяя в CH1 интерфейс с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

Функция 18:
Конечный режим синхронизации 2: 16 на основе функциональности, увеличивающий количество циклов функции, на этот раз между T1 и T2 за 0.1 секунды-9999 секунд регулируемые циклы NX регулируются между 1-9999 раз, повторяя в CH1 интерфейс с высоким импульсным сигналом, вышеупомянутые функции могут быть возобновлены;

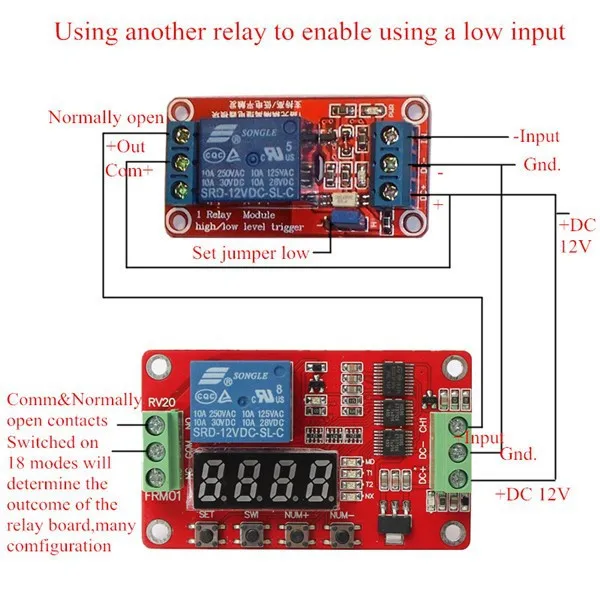

Соединения:
Модуль управления модулем: Существует 3-проводной интерфейс, все интерфейсы являются терминалами
1, DC +: 12 В позитив
2, dc-: мощность в отрицательном
3, CH1: входной интерфейс ввода
Релейные выходы: 3-проводной интерфейс, все интерфейсы являются терминалом
1, нет: Обычный открытый (перед тем, как реле закрывается, этот pin-не подключен. После реле закрывает, булавка Короткая-подключается с ком)
2, com: реле общего интерфейса
3, nc: нормальный закрытый (перед реле закрывается, этот pin короткое-подключение с com. после реле закрывает, булавку не соединяю)

Вышивка Крестом Пакет включено:
1 шт. DC 12 В Многофункциональный самозапирающийся реле цикл таймер задержки переключатель времени
