Цифровое Взвешивание DL101 цифровой сенсорный модуль (по умолчанию RS485) RS232 Модуль - купить

Купить Цифровое Взвешивание DL101 цифровой сенсорный модуль (по умолчанию RS485) RS232 Модуль

DL101Аналоговый в цифровой модуль преобразования

Аппаратная версия DL101 upgrade to V: 3,1, обновление программного обеспечения, новая версия поддерживает MODBUS-RTU, поддерживает 03, 16 функциональный код, оригинальное соглашение, чтобы поддерживать совместимость, только одна инструкция, может легко переключаться между оригинальным протоколом ASCII и Протоколом MODBUS-RTU.

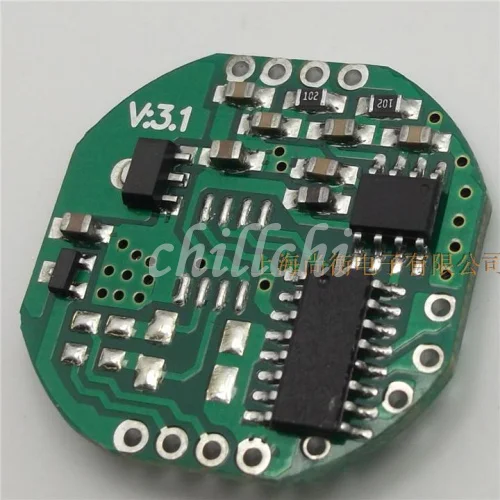

Последняя версия V: 3,1 DL101 была добавлена к опциональномуRS232Аппаратный интерфейс, чтобы удовлетворить особые потребности клиентов, небольшое количество общих потребностей может быть непосредственно сфотографировано, большое количество, пожалуйста, Wangwang или другие способы связаться с покупателем, номер ребенка-это реальный товар, его можно фотографировать напрямую.

DL101Введение:

Область применения:Датчик взвешивания (для полного моста цепи, половина моста не поддерживается);

Малый размер: 28 мм * 28 мм, диаметр 30 мм, толщина менее 4 мм;

Ультратонкий дизайн: удобство обычных датчиков, преобразованных в Цифровые датчики;

A/выбор: 24 бит Delta sigma;

Допустимый бит данных: 18 бит 10SPS;

Температурный дрейф: <10ppm/

Скорость передачи данных: 40 - 5 раз в секунду;

Максимальная мощность: + 1040000 ярдов;

Диапазон сигнала: + 19 мВ, дифференциальный режим;

Грузоподъемность: 1 сопротивление не менее 350 Ом датчик взвешивания

Режим связи: полудуплекс RS485 (стандартная версия); Полный дуплекс RS232 (Опциональная версия)

Скорость связи: 240048009600 (по умолчанию), 192003840057600bps,

Максимальный номер сети: 63 (может быть увеличен до более чем 200 через модифицированный протокол);

Напряжение питания: 6-12 В постоянного тока (Рекомендуемое напряжение: 9 В);

Рабочий ток: менее 12 мА (не включая датчик)

Диапазон рабочих температур: - 20 ~ 60 C

Область применения: 1) Цифровая реконструкция датчика давления сопротивления типа взвешивания;

2Ad распределенный сбор данных;

3. В любом случае, когда сигнал датчика моста преобразуется в цифровой сигнал.

Описание набора инструкций:

1 цифровой датчик чтения

2 набора номера модуля

3 модуля zero

4 модуля калибровки полного значения

5 модуль данных возврата

- - 5 - 1 директивы и DL100 совместимы с Соглашением всех инструкций

Настройка скорости 6 бод

7 калибровка произвольного веса

8AD настройка частоты дискретизации

Настройки глубины фильтра 9AD

10 настроек модуля для непрерывной отправки

11, Настройка модуля для отправки задержки данных

12 значение индекса и нулевое отслеживание

13 Установите нулевую и десятичную точку загрузки.

Инициализация 14 модулей

15,16 модуль для чтения в бинарном режиме (совместим с DL100)

17 автоматический цикл модуль считывания

18 Переключитесь на MODBUS-RTU набор инструкций.

19 модуль zero (равен нулю функции обычного взвешивания)

- - 19 - 6 Инструкция для нового набора инструкций

Анализ новых инструкций:

9 и настройка скорости передачи данных: Новый командный модуль позволит произвольно установить соответствующую скорость в поддержку скорости передачи данных, подходящую для различных приложений;

10 и Настройка модуля непрерывной передачи: в одно-в-одно сообщение, только хост-компьютер посылает модуль команды, может автоматически AD результаты автоматически отправляются на хост-компьютер, удобный ПК (эта команда недействительна после завершения работы);

11. Установите модуль, чтобы отправить задержку данных: набор параметров задержки, может удовлетворить некоторые медленные несоответствия скорости ПК, убедитесь, что данные возврата не будут потеряны;

1213, установите значение индекса и нулевое значение, установите начальную точку и десятичную точку: вы можете сделать модуль с простой функцией инструмента, чтобы достичь основной функции взвешивания, не только как модуль преобразования рекламы.

Инициализация модуля 14: модуль все параметры возвращаются на заводскую стоимость.

15, 16, binary data модуль для чтения: DL100 совместимая бинарная команда считывает данные модуля инструкции, формат кодирования данных имеет высокую эффективность, Высокоскоростная передача данных очень подходит для нескольких модульных систем, очень подходит для большого количества случаев передачи данных.

17. Автоматическое считывание цикла: ПК для отправки команды в модуль шины автоматически отключает данные на ПК, ПК без необходимости отправлять одну команду чтения, экономит затраты на ресурсы компьютера, повышение эффективности связи.

18. Переключитесь на MODBUS-RTU набор инструкций: Позвольте модулю работать в стандартном наборе инструкций MODBUS-RTU и промышленном применении бесшовного соединения.

19, установите нулевой заказ: с обычными весовыми инструментами, такими как точно такой же набор нулевой функции, дополнение к этой директиве, изготовление модуля DL101 имеет все необходимые основные функции весового инструмента.

Полный процесс оплавления чипа
