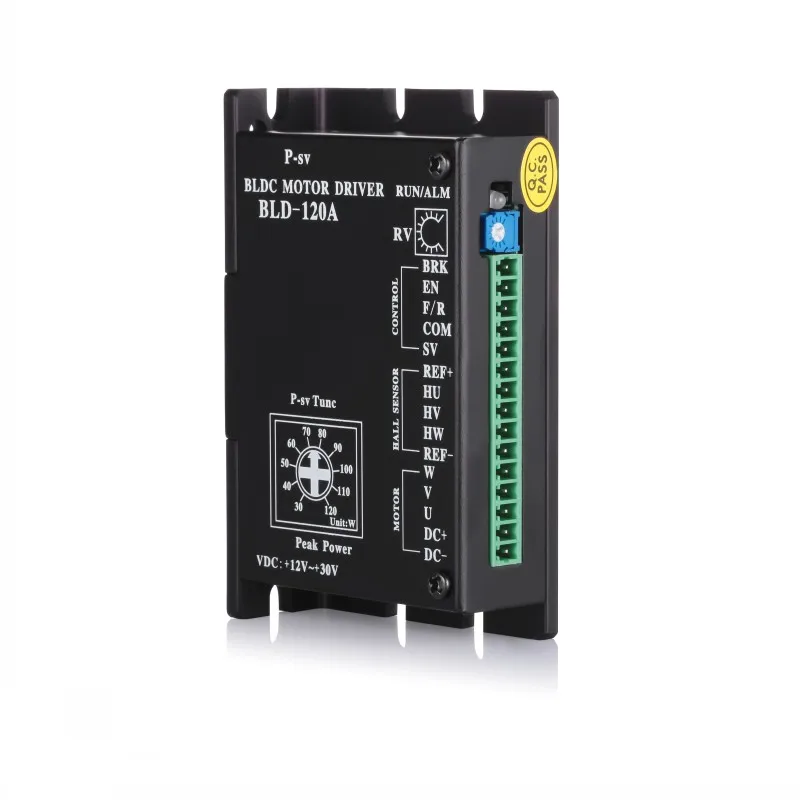

Купить Бесплатная доставка бкэпт контроллер 120 Вт DC12V-30 В | Обустройство дома
Описание:
Bld-120a работает с мощностью <125 Вт 3 фазы бесщеточный двигатель постоянного тока, встроенный скоростной потенциометр, контроль скорости внешнего потенциометра, внешний аналоговый контроль скорости напряжения, ПК (plc, scm и др.) функция PWM и другие функции. Между тем, привод имеет высокий крутящий момент, быстрый запуск и торможение, переключатель заднего хода, ручные и автоматические функции контроля скорости.За ток, за напряжение, ларек, отсутствующий сигнал тревоги
Параметры:
Электрические параметры (tj = 25 °C)
Вход напряжения | 12 ~ 30В dc, Рейтинг напряжения: 24В dc |
Выходной ток | Номинальная 8А, пиковая 16А (3s) |
Применимо Частота вращения электродвигателя | 0-20000 об./мин. мин, Номинальная: 3000 об./мин. мин |
Зал НапряженияСигнала | 4.5 В-5.5 В, Номинальная: 5 В |
Зал Тока | Номинальная: 20mA |
ВнешнийСкорость потенциометра | Номинальная: 10 кОм |
Окружающей среды требование
Охлаждения | Себя прохладный |
Защита окружающей среды | Уберите от масла, пыли и кислотного газа |
Температура | От 10 °C ~ + 50 °C |
Влажность | <90% RH |
Вибрации | 5.7 м/с2Макс. |
Температура хранения. | -20 °C ~ + 125 °C |
Размеры

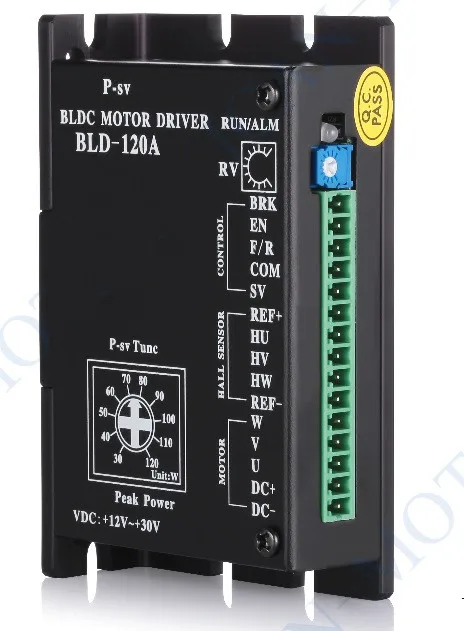

Терминалы Описание
Терминал Mark | Описание |
DC +; dc- | Напряжение питания для водителя |
У; в; ж | Мотор приводит. Удостоверьтесь, что корректное подключение к моторным проводам. |
Арт +; арт-;HU; Hv; HW | Датчик Холла, ref +; ref-это для Холла питания. Убедитесь в правильности подключения к залам. |
AVI; enbl;F/r; БРК; VCC | Управление входным; см. ниже картинку |
Скорость; ALM | Выходной сигнал; (O. C.) |
Схема
Приложение:Линейный цепи питания
Tx: разделительные трансформаторы
Vdc + & asymp; 1.414 VOUT, предназначается ac21 ~ 28 В для этого драйвера
Мощность трансформатора определяется с помощью электродвигателя
C1 = 100 В/2200 мкФ; C2 = 400 В/0.22 мкФ;
Вышивка Крестом Пакет список:
1xБКЭПТ драйвер BLD-120A
