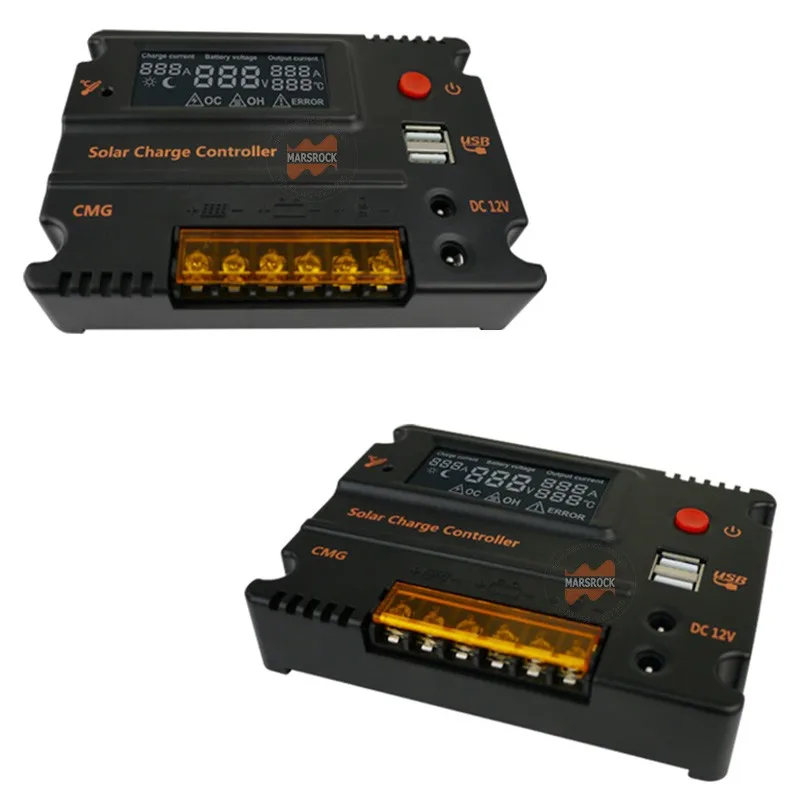

20A 12/24V авто чувство PMW обновление до WPC интеллигентая (ый) контроллер солнечного заряда с ЖК-дисплей дисплей, импульсивный источник питания DC12V и USB 5V выход

Феарурес:

1.Жк-дисплей для отображения всех параметров, Жк-дисплей имеет богатое содержимое, пользователи могут интуитивно знать рабочее состояние контроллера.
2.Встроенный энергосберегающий жк-дисплей с подсветкой, Дисплей, лучше и больше мощности с низким энергопотреблением.
3.SMPS DC12V и USB 5V стабилизированный выход напряжения, Доступен для лампы постоянного тока и зарядки телефона.
4. С выходным переключателем, интеллектуальным управлением, прост в эксплуатации;
5. Мощность системы принимаетИсточник постоянного тока с режимом Переключения источника питанияКоторый может уменьшить ток покоя.
5. С отдельной температурной схемой, с высокоточной функцией компенсации температуры.
7.Открытых полюсов, Проводка более удобная, более того, серия CMF с металлическим корпусом.
8. Используйте микрокомпьютер с одним чипом управления, что делает контроллер имеет преимущества умной, сильной адаптируемости, надежной функции.
9. ПрименениеPWM обновление схемы управления в режим WPC, Что может повысить эффективность системы и продлить срок службы батареи.

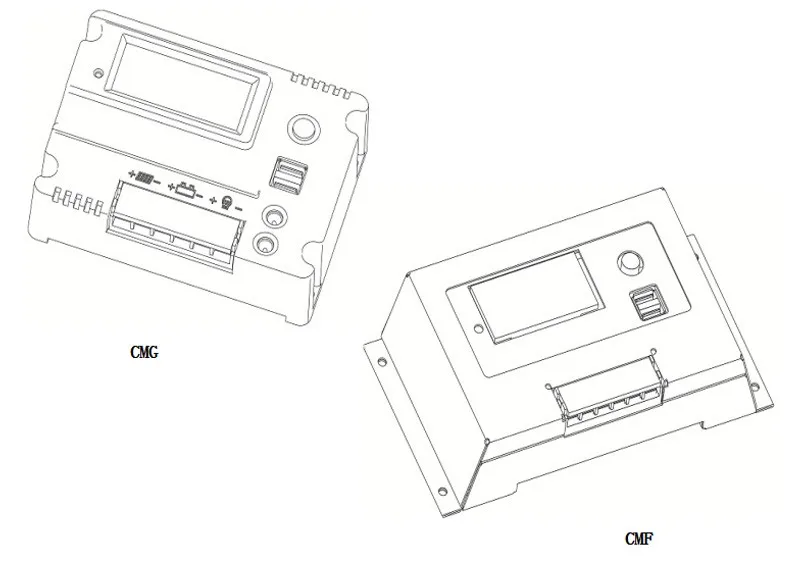

Описание модели продукта:

CMG-24 10:

10 представляет максимальный ток разряда 10 а

24 представляет максимальное напряжение, означает 12 в/24 в автоматическая работа

Защита

Установка инструкции

Откройте верхнюю крышку контроллера и подключите провод к клеммам, как диаграмма на верхней крышке.

1. Подключите «+», «-» полюсы аккумулятора к соответствующим портам контроллера (третий и четвертый слева).

2. Подключите «+», «-» полюсы солнечной панели к соответствующим портам контроллера (первый и второй слева).

3. Подключите полюсы “+”, “-” нагрузки к соответствующим портам контроллера (Пятая и шестая слева).
Примечание: если есть ошибка подключения, это может повредить контроллер.

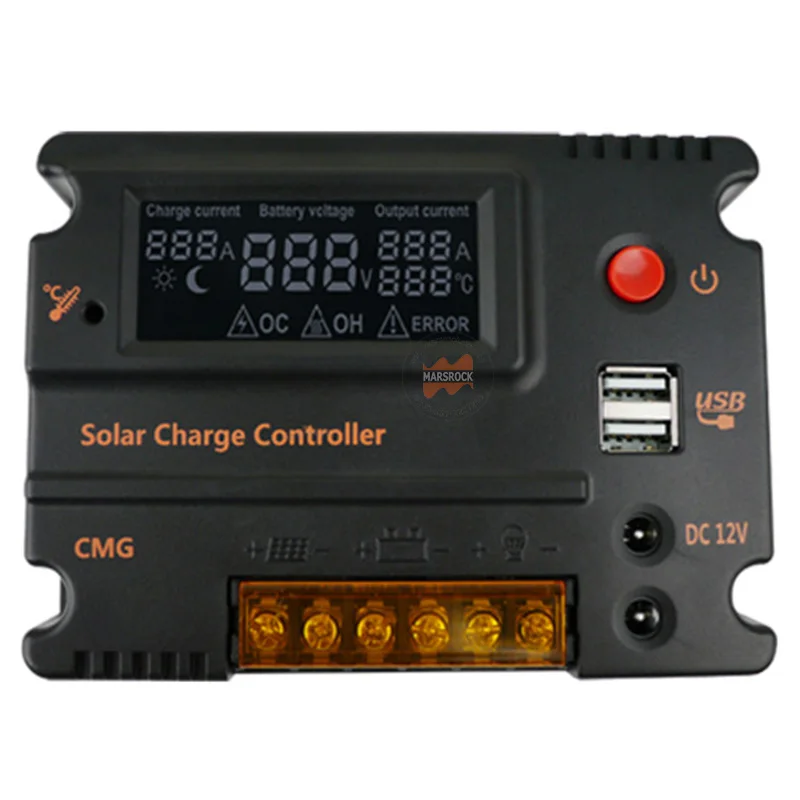

Статус инструкции

Дисплей заряда:

В течение дня ЖК-дисплей отображает солнце, во время зарядки он отображает зарядный ток напрямую.

В ночное время он отображает луну и индикатор заряда исчезнет.

Батарея напряжение дисплея: Всегда Отображает текущее напряжение батареи

Батарея под дисплеем напряжения: Когда батарея находится в состоянии низкого напряжения (в системе 12 В напряжение батареи составляет менее 10 в, В системе 24 В напряжение батареи составляет менее 20 в), в это время выход нагрузки не допускается, и выходной ток будет отображаться «выключено».

Дисплей нагрузки:(Выходной переключатель по умолчанию открыт)
1. В 12V системы в тех случаях, когда напряжение батареи в режиме ожидания составляет менее 10,5 V, выходной ток отображается «Выкл», на данный момент нагрузки на выходе не допускается. Когда напряжение батареи возвращается в 12 В, выход нагрузки перезапускается и отображает выходной ток.

2. В системе 24 В, когда напряжение батареи меньше 21 в, выходной ток отображает «Выкл», в это время выход нагрузки не допускается. Когда напряжение батареи возвращается в 24 В, выход нагрузки перезапускается и отображает выходной ток.

3. Когда происходит перегрузка на выходе или короткое замыкание, контроллер автоматически начнет функцию защиты, а затем выключит выход нагрузки, он отображает «OC» и «ERROR». Защита на выходе будет автоматически восстанавливаться после 10 с, если короткое замыкание было удалено, выход нагрузки начнет работать и отображает выходной ток.
