Особенности:



Этот товар-DIY наборы, нужно припаять его самостоятельно
Инструкция на английском, пожалуйста свяжитесь с нами, отправьте на вашу электронную почту, спасибо


Использование SCM ATMEAG328P ДИП-28. С IC Блок

Дисплей с разрешением 160x128 пикселей, полноэкранные персонажи 8x20, 16-битовая глубина цвета, графический дисплей элемент символов
Поворотный переключатель управления, измерение ключа, автоматическое отключение

Используйте 9 В ламинированный аккумулятор, также может использовать адаптер питания (DC 6,8-12 В), весь ток о 30МА, после около 20на ток выключения

Автоматически обнаруживает NPN и PNP-ТРАНЗИСТОРЫ, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзистора

Тестовый NPN и PNP-транзисторный, общий-излучатель тока фактор усиления, база-излучатель порогового напряжения, выключен коллекционер-излучатель утечки тока
Полюс через транзисторное основание-излучатель порогового напряжения и высокий ток распознавания усиления Darlington транзисторный
Обнаружение силовых транзисторов и FET защиты диодов, построенных

Тест FET-исходное напряжение источника, источник сопротивления-источник сопротивления, емкость для ворот-источник
Максимум двух измерительных резисторов, так что три ноги регулируемые резистор можно измерить, если регулируемый резистор передается в конец, может быть только измеренное значение сопротивления

Измерение сопротивления Максимальное разрешение 0,01 Ом. Можно измерить до 50мОм

Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF

Более 90нф конденсатора при измерении его эквивалентного сопротивления серии (ESR), эквивалентная серия сопротивления высочайшему разрешению 0,01 Ом

Увеличенный конденсатор, превышающий 5000pF, также показал, что коэффициент снижения после напряжения заряда конденсатора может отражать фактор качества (Q значение)

Измерение максимум двух диодов показывают его положительный и отрицательный, на-состоянии напряжения

Светодиоды также отображают графический символ диода, напряжение проводимости намного выше обычного диода

Перенапряжение заднего напряжения ниже 4,5 В диод Zener может распознавать его, похоже как символ двойного диода. Его положительное и негативное напряжение, чтобы повернуть около 700мв диодного символа, превалирует, второй символ диода, соответствующий напряжению, включен на регулирование. Таким образом, не быть обычным диодом, и диод Zener был измерен одновременно

Протестируйте один диод, В то время как его тестовое обратное соединение между пропускной способностью PN между разделительной емкости PN транзисторного транзистора, чтобы быть тесты ed, тогда только в то же время в транзисторную базу и излучатель, базу и коллекционер или

Из менее чем 25пф конденсатор, который должен быть протестирован, тест должен подготовить конденсатор 30pF, 30pF конденсатор для испытания, испытания и затем измеряется снова после подключения конденсатора параллельно, путем вычитания измеряемого значения конденсаторов 30pF с полученными результатами

Для следующей 2100ом резистора при измерении его измерительного диапазона Индуктивности от 0,01 mH-20 H

Около двух секунд во время теста, большие конденсаторы и индукторы возьмут дольше

Дополнительные функции включают Измерение частоты, измерение напряжения, генератор квадратной волны, ШИМ

Генератор, выбор цвета, калибровка, Непрерывная проверка и другие функции
Диапазон частот от 1 Гц до 1 мГц или выше, измеренный на частотах ниже 25 кГц, можно индикацию периода разрешения до 0,001 мГц

Измерение напряжения постоянного тока до 50 В

Весь путь к выходным волновым сигнала, многодиапазонные частоты для выбора, максимальная выходная частота 2 мГц

Выход на одну фиксированную частоту, импульсный сигнал переменного тока (ШИМ), рабочий цикл регулируется от 1%-99%
Отдельный тест на емкостные функции, тестовый режим для непрерывного измерения 2uF-50mF 2uf-50mf может быть измерен непосредственно в их цепи (цепи, где измеренная емкость Требуемая мощность, после измеренной емкости требуется полностью разряжаться)

Тиристоры и Тиристор могут только распознать его пинки, И также необходимо проверить ток тиристора или SCR-тока меньше, чем текущий тестовый инструмент может обеспечить, тест может только обеспечить максимальный триггерный ток 6mA

1. Выключите
2. транзисторы Тесты
3. частоты Тесты
4. f-генератор
5. 10-бит ШИМ
6. C + ESR @ TP1: 3
7. непрерывное измерение сопротивления
8. 1-|-3 Непрерывная измерительная Емкость
9. энкодер
10. SelfTest
11. Напряжение Тесты
12. FrontColor
13. BackColor отрегулировать
14. Показывают дату



Посылка содержание

100% Фирменная Новинка

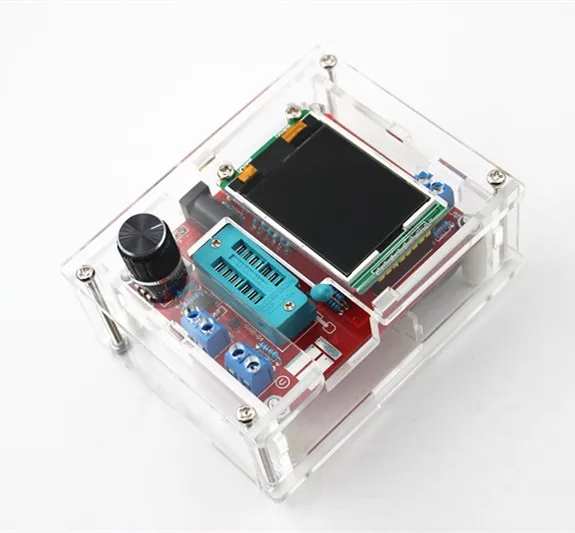

1 шт. diy тестер

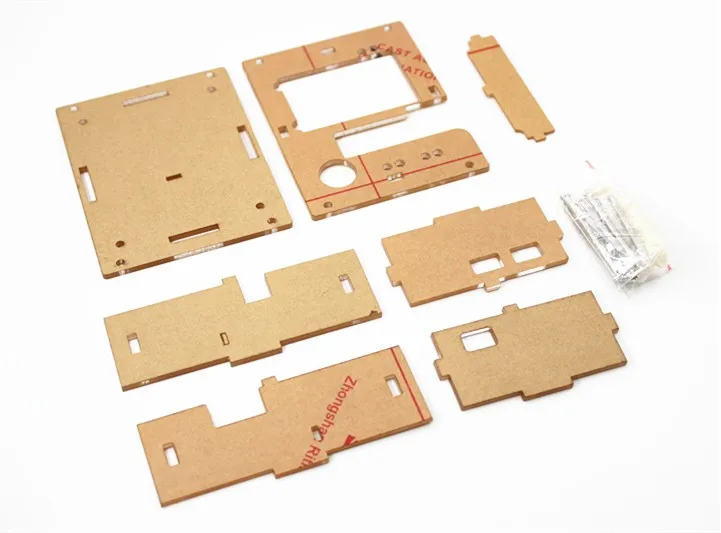

1 шт. чехол (нужно собрать чехол самостоятельно)
Не включает аккумулятор и блок питания
