Плата расширения ARPI600 IO для всех Raspberry Pi 3 B/2 B модулей XBee с различным интерфейсом - купить

Купить Плата расширения ARPI600 IO для всех Raspberry Pi 3 B/2 B модулей XBee с различным интерфейсом

ARPI600 IO Плата расширения для всех Raspberry Pi 3 B/2 B поддерживает Arduino XBee модули с различным интерфейсом Простота в использовании

Arduino-это массивная экосистема, если есть способ для интерфейса Raspberry Pi GPIO адаптироваться к pinouts Arduino, можно использовать Pi вместе с обширными экранами Arduino и аппаратными/программными ресурсами. ARPI600 предназначен только для этого.

Более того, ARPI600 также поддерживает модули XBee, что позволяет легко добавлять беспроводные функции в ваш отличный проект.

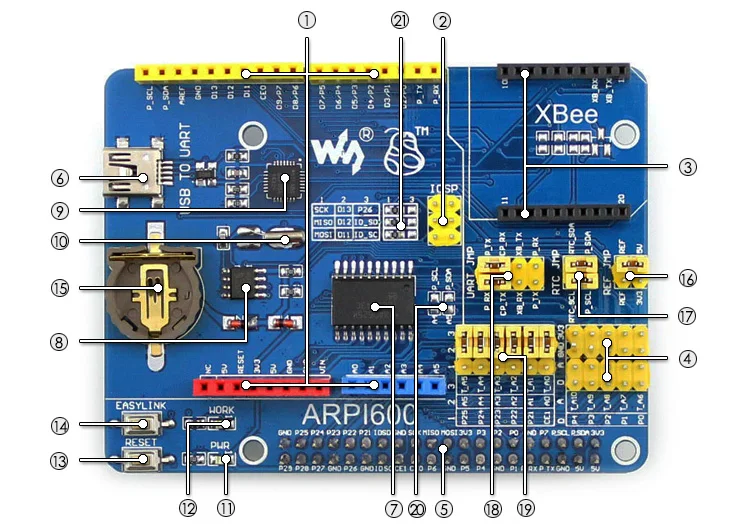

Поддерживаемый PiRaspberry Pi 1 модель A +Raspberry Pi 1 Модель B +Raspberry Pi 2 Модель BRaspberry pi 3 model bХарактеристики ARPI600Совместим с Arduino UNO, Leonardo, легко соединяется с различными экранами ArduinoРазъем XBee для подключения различных модулей XBeeИнтерфейс датчика для подключения различных датчиковВстроенный USB для UART для отладки последовательного порта, также может быть настроен как адаптер XBee USBБортовой ADC, 10 бит, 38 КСП, 11 каналов (6 каналов для интерфейса Arduino, 5 каналов для датчиков)Бортовой RTCЧто на ARPI600

Разъем Arduino:Для подключения щитов ArduinoИнтерфейс ICSP:Arduino ICSPРазъем XBee:Для подключения модулей связи XBeeИнтерфейс датчика:Для подключения датчиковRaspberry Pi разъем:Для подключения Raspberry PiUSB для UART TLC1543:AD конвертерPCF8563:RTCCP2102 32,768 кГц кристалл:Для RTCИндикатор питания XBee state светодиодный Кнопка сброса интерфейса XBee и Arduino Кнопка XBee EASYLINK Аккумулятор RTC держатель:Для аккумулятора CR1220TLC1543 контрольная конфигурация напряжения перемычка Перемычка RTC Джемпер UART
При подключении P_RX и CP_TX, P_TX и CP_RX соответственно USB к UART подключается к последовательному порту Raspberry PiПри подключении XB_RX и CP_TX, XB_TX и CP_RX соответственно USB к UART подключается к последовательному порту XBeeПри подключении XB_RX и P_TX, XB_TX и P_RX соответственно Серийный порт Raspberry Pi подключается к последовательному порту XBeeДжемпер для выбора Arduino AD
Короткий 2 и 3 : Arduino A0-A5 как AD входКороткий 1 и 2 : Arduino A0-A5 в качестве цифрового управленияДжемпер для выбора Arduino I2C
Короткий Джемпер: Arduino A4-A5 как I2C контроль (A4-A5 Arduino AD выбор джемпер должен быть открыт)Джемпер для выбора Arduino SPI
Короткий 1 и 2 : Arduino D11-D13 как SPI control (по умолчанию)Короткий 2 и 3 : Arduino D11-D13 в качестве цифрового управленияARPI600 фотографии
Подключение с Raspberry Pi
Подключение с GSM/GPRS экраном

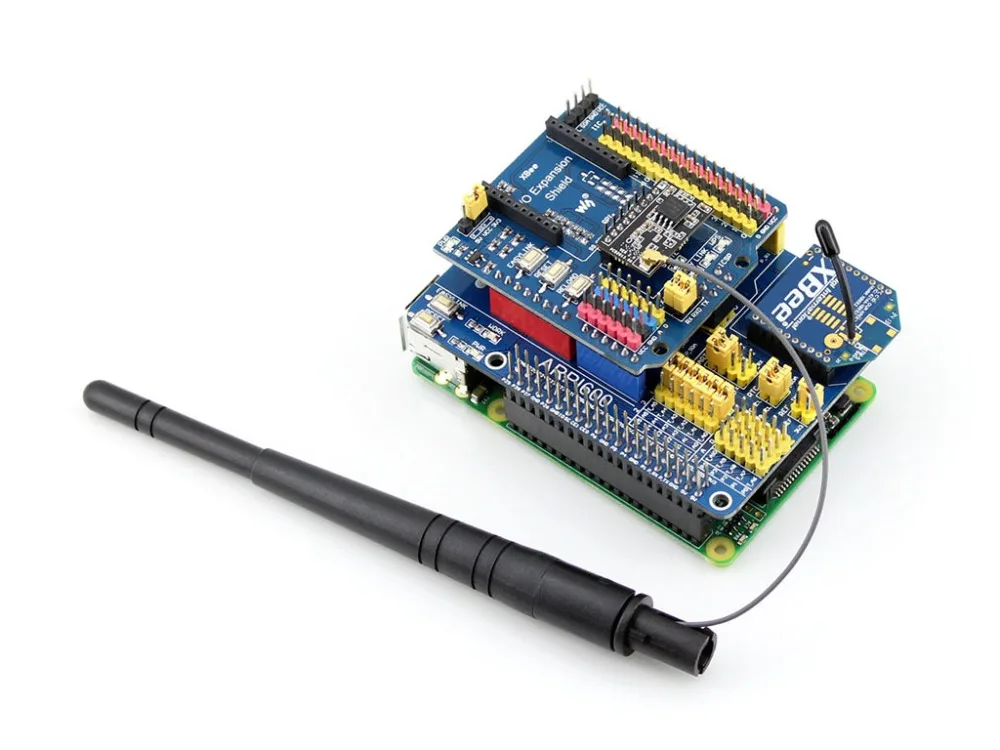

Соединение с щитом управления двигателем и XBee
Подключение с Arduino IO расширительный щит и датчикиРесурсы для развития

Вики:Www.waveshare.com/wiki/ARPI600

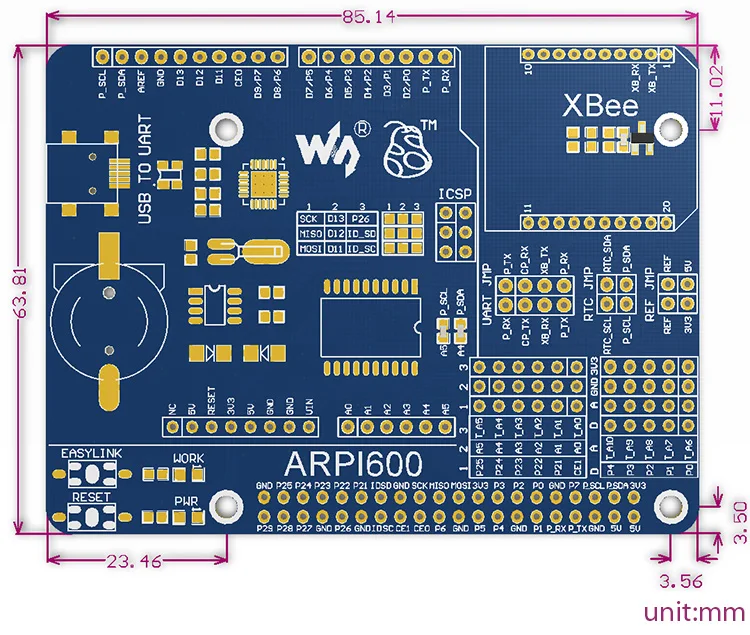

Размер ARPI600

Вес:0,094 кг

ARPI600 x 1Usb-разъем типа A для мини-кабеля типа B x 1Набор винтов RPi (2 шт.) x 11. 2. 3.

'
