Регулируемый Модуль генератора импульсных сигналов квадратной волны TB350 0 02 H 10 - купить

Купить Регулируемый Модуль генератора импульсных сигналов квадратной волны TB350 0 02 H 10

Название продукта: TB350 0,02 H-10 МГц Регулируемый квадратный волновой Генератор импульсных сигналов Модуль замены MCU LM358 CD4017 NE555 PWM AD9851 DDS контроллер

У нас есть 1 Гц ~ 10 кГц частота непрерывно регулируемая версия Пакет включен: (1 шт.);0,02 Гц ~ 10 МГц Регулируемый генератор сигналов     Описание:

VCC: 5 В постоянного тока (3,8 ~ 5.V) положительный источник питания

Заземление: отрицательной

Кнопка B: частота тонкой настройки

Выход сигнала: 0,02 Гц ~ 10 МГц (точность: 0.6%) квадратный волновой выход (5 в TTL уровень, максимальный выходной ток 20 мА).

Кнопка A: частота грубой настройки

Выбор режима: подключение, 0,02 Гц ~ 1 кГц низкочастотный квадратный волновой выход.
Отключение, 160 Гц ~ 10 МГц высокочастотный квадратный волновой выход. Размер печатной платы: 17*12 мм Высокочастотный шаг делит целое число на 10 МГц, вы можете настроить частоты: 10 МГц, 10 МГц/2(5 МГц),10 МГц/3 (3,3 МГц) 10Mhz/65500(152 Гц).

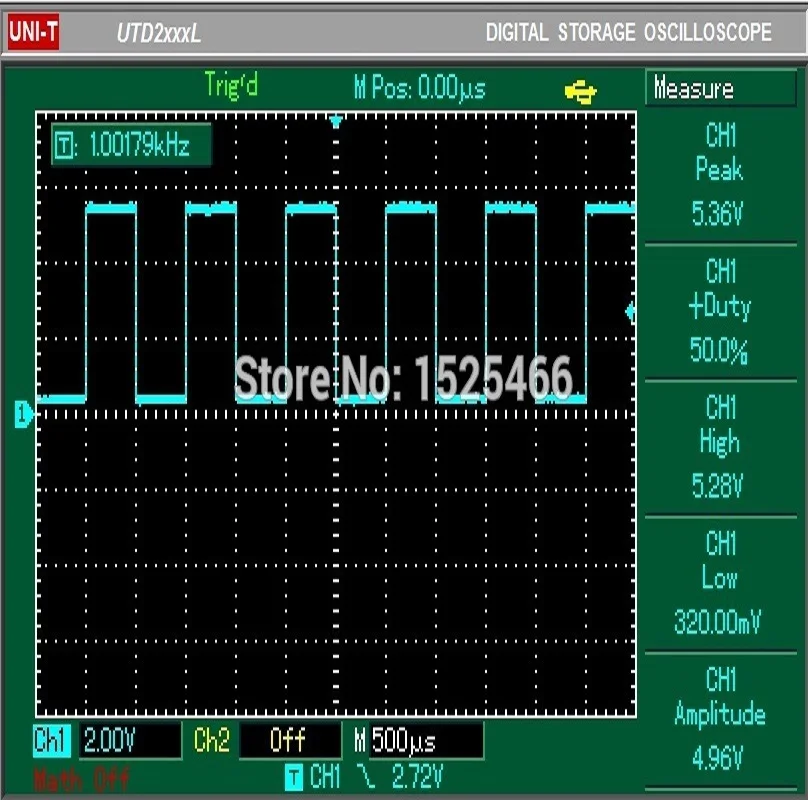

Низкочастотный шаг делит целое число на 1 кГц, вы можете настроить частоты: 1 кГц, 1 кГц/2(500 Гц),1 кГц/3(333 Гц)...1 кГц/65500 (0,015 Гц). Применение: Короткое нажатие (менее 2 с) медленно регулируется, короткое нажатие один раз, медленная регулировка частоты (уменьшение частоты). Длительное нажатие (более 2 с) для быстрой регулировки, когда частота регулируется до минимального значения. Короткое нажатие еще раз, стать самой высокой частотой   Булавка сзади схема: Схема подключения: 10 МГц сигнала: 1 МГц сигнала: 100 кГц сигнал: 1 кГц сигнал: 0,9 Гц сигнал:
