DVP04AD-H3 Аналоговый с ПЛК Модуль EH3 серии 24VDC 4AI новый оригинальный

Спасибо за выбор PLC серии Delta DVP. Четыре канала на DVP04AD-H3 имеют возможность получить аналоговых сигналов (напряжения или скачков напряжения и питания), и превратить их в 16-бит цифровых сигналов. Пользователи могут читать данные из модуля или записывать данные в модуль с помощью инструкции от/до в DVP-EH2 серии PLC. Есть 49 контрольно-кассовых машин в модуле, и они 16-бит загрязнителей. Входные сигналы являются входами напряжения или входами тока, зависит от проводки. Диапазон входного напряжения ± 10 В постоянного тока. (Разрешение 312,5 мкВ.) Диапазон ввода тока ± 20 мА. (Разрешение 0,625 μA).

Параметры

Аналого-цифровой модуль	Входное напряжение	Входной ток
Напряжение питания	24VDC (20.4VDC ~ 28.8VDC) (-15% ~ + 20%)
Количество каналов	4 канала
Аналоговый входной диапазон	+-10 в	+-20 мА
Диапазон цифровых данных	+-32000	+-32000
Разрешение	16 бит (1LSB = 312.5uV)	15 бит (1LSB = 0.625uA)
Входное сопротивление	Выше 1 мΩ	250Ω
Общая точность	25 °C/77 °F: +-0.5% от входного сигнала в диапазоне 0 ~ 55 °C/32 ~ 131 °F: +-1% от входного сигнала в пределах диапазона
Время отклика	1 мс
Изоляция	Внутренняя схема и аналоговая схема изолированы друг от друга. Каналы не изолированы друг от друга.
Абсолютный входной диапазон	+-15 в	+-32ма
Формат данных	Два дополнения (16-bit data)
Средняя функция	Пользователи могут хранить номера значений, усредненных в CR #2 ~ CR #5. Диапазон: K1 ~ K20
Самодиагностику	Верхнее/Нижнее Обнаружение ограничения/канал
Режим связи (RS-485)	Скорость связи в режиме ASCII/RTU: 4800/9600/19200/38400/57600/115200 bps Данные ASCII: 7-битный, ровный бит, 1 стоп-бит (7, E, 1) Данные RTU: 8-битный, ровный бит, 1 стоп-бит (8, E, 1) Когда DVP04DA-H3 подключен к модулю ЦП, RS-485 не может использоваться.
Соединение с a DVP-PLC CPU	Модули пронумерованы в соответствии с их расстояниями от модуля ЦП. Цифры начинаются от 0 до 7. Восемь модулей могут быть подключены, и они не занимают Цифровые входы/выходы.
Номинальная максимальная мощность Потребление	24VDC (20.4VDC ~ 28.8VDC) (-15% ~ + 20%); 2,5 W Внешний источник питания обеспечивает напряжение постоянного тока.
Эксплуатация/хранение	Работа: 0 °C ~ 55 °C (температура); 50 ~ 95% (влажность); Загрязнение Степень 2 Хранение: -25 °C ~ 70 °C (температура), 5 ~ 95% (влажность)
Вибрация/шок Сопротивление	Международные стандарты IEC 61131-2, IEC 68-2-6 (тест Fc)/IEC 61131-2 и IEC 68-2-27 (тест Ea)

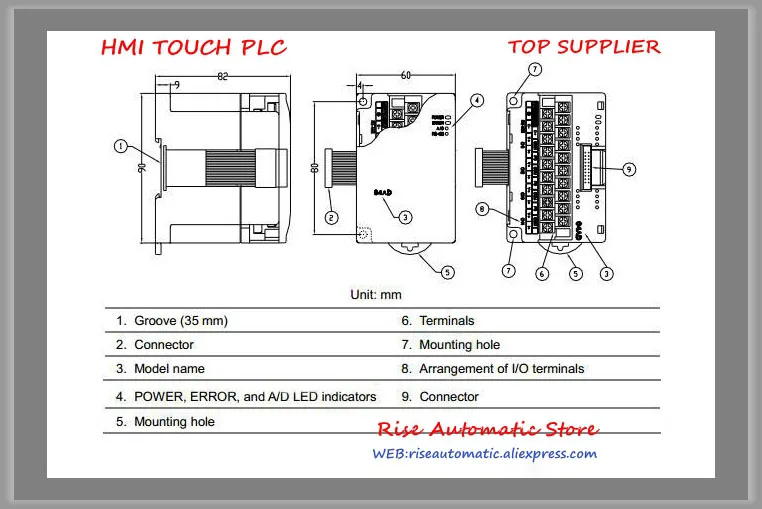

Профиль продукта и размеры
