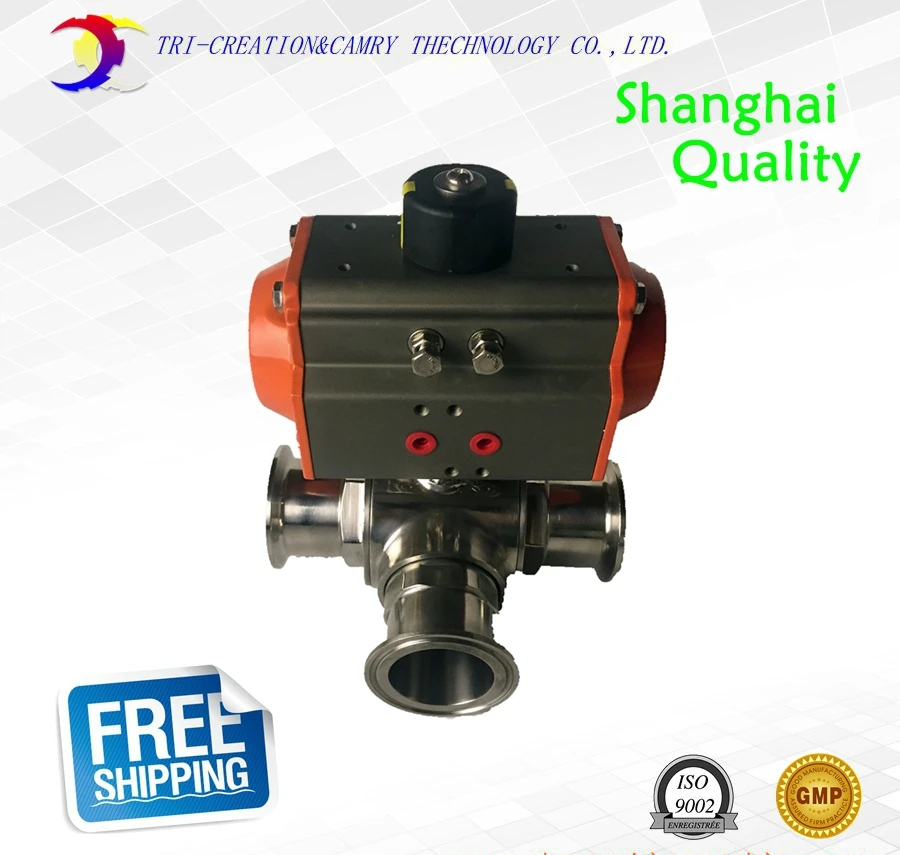

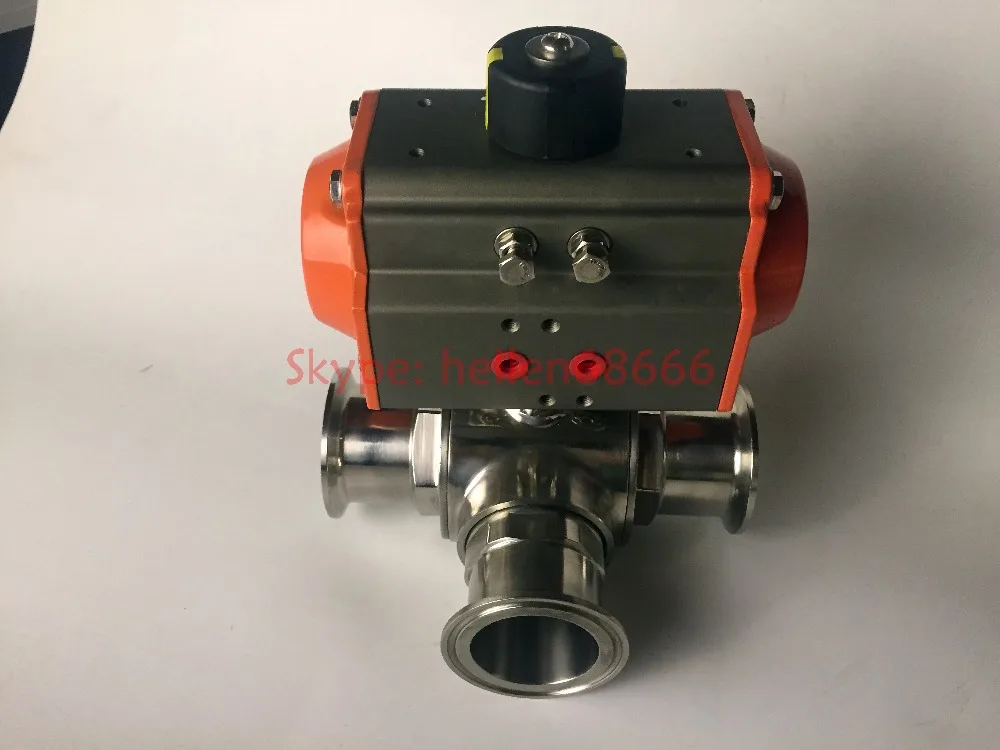

2 "Пневматический санитарный шаровой клапан 3 способа 304 пищевой нержавеющей - купить

Купить 2 "Пневматический санитарный шаровой клапан 3 способа 304 пищевой нержавеющей

Применение нормой

Сведения об упаковке: Экспортная упаковка (или в соответствии с требованиями покупателя)

Размер: 1/4 "-4" (DN8-DN100)

Рабочее давление: 1000psi-2000psi

Диапазон рабочих температур:-40 °C-180 °C

Подходящая рабочая среда: Газовых водных нефтяных

Основные части и материалы

Корпус: Нержавеющая сталь 201202301304316, 316L

Мяч: 201202301304316, 316L

Уплотнительное кольцо: PTFE, RPTFE, PPL

Совместная прокладка: PTFE, RPTFE, PPL

Ручка крышки: Пластик

Вынос руля: 201202301304316, 316L

Колпачок: 201202301304316, 316L

Ручка: 201202301304316, 316L

Части клапана

Уплотнение сиденья: PTFE:-20 ° ~ 180 ℃

Основной материал: 304316, 316L

Материал стержня: 304

Дизайн Стандарт: ISO

Применимый Средний: продукты питания, медицина, упаковочное оборудование, разливочное оборудование и другие условия здоровья с использованием уровня

Пневматический привод

Двойное действие: воздух для открытия, воздух для закрытия, проветривание подачи воздуха для сохранения текущего положения

Одиночный действующий воздух для открытия Тип: воздух для открытия, прерывание воздуха для закрытия, сбой воздуха для закрытия

Одиночный действующий воздух для закрытия Тип: воздух для закрытия, прерывание воздуха для открытия, воздушный отказ для открытия

Дополнительный аксессуар: Реверсивный Соленоидный клапан, ограничительный переключатель, редукционный клапан воздушного фильтра, позиционер, ручное управление, запорный клапан

Электрическая часть может быть выбрана взрывозащищенного типа

Подходит для пневматического привода с вращением на 0-90 °, можно использовать следующую таблицу расхода:

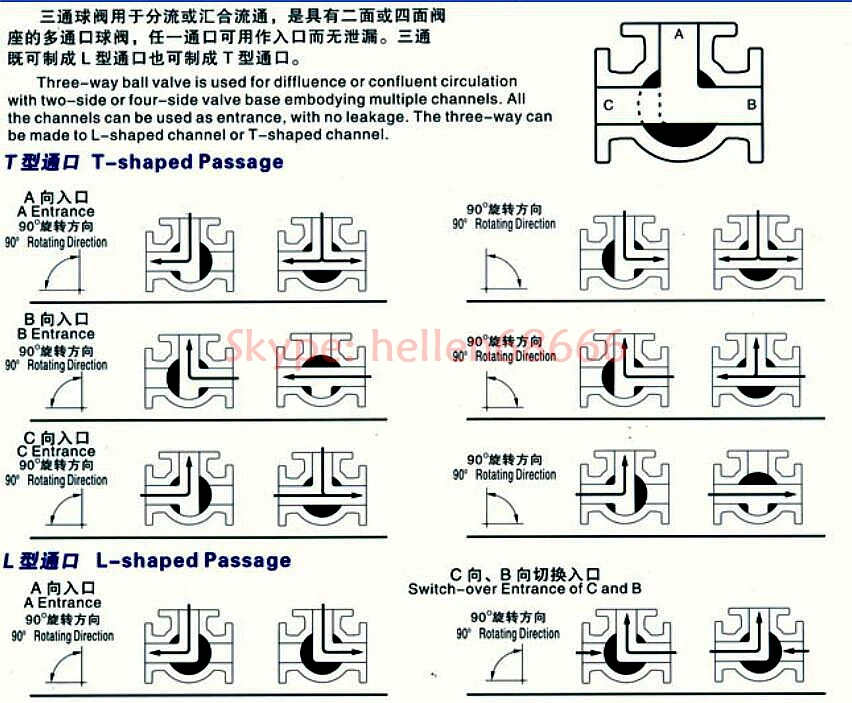

Т-образная

(В основном имеет четыре вида направлений потока, пожалуйста, выберите подходящий)

Л-Тип:

Одиночное действие (POASR):

(Против часовой стрелки)

Сжатый воздух в порт 2 заставляет поршни наружу, в результате чего пружины сжимаются,

Шестерня против часовой стрелки, в то время как воздух истощен от порта 4.

(По часовой стрелке)

Потеря давления воздуха, сохраненная энергия в пружинах заставляет поршни внутрь,

Шестерня поворачивается по часовой стрелке, в то время как воздух избавивается от порта 4.

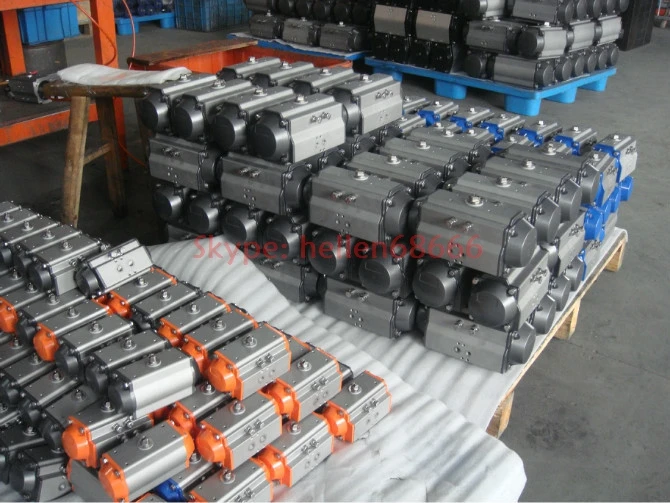

Пневматический привод аксессуар

Двойное действие (POADA):

Сжатый воздух в порт 2 заставляет поршни наружу, в результате чего выходной вал поворачивается

Против часовой стрелки, в то время как воздух истощен от порта 4.

(По часовой стрелке) воздух в порт 4 заставляет поршни внутрь, в результате чего Шестерня поворачивается по часовой стрелке

В то время как воздух истощен из порта 2.

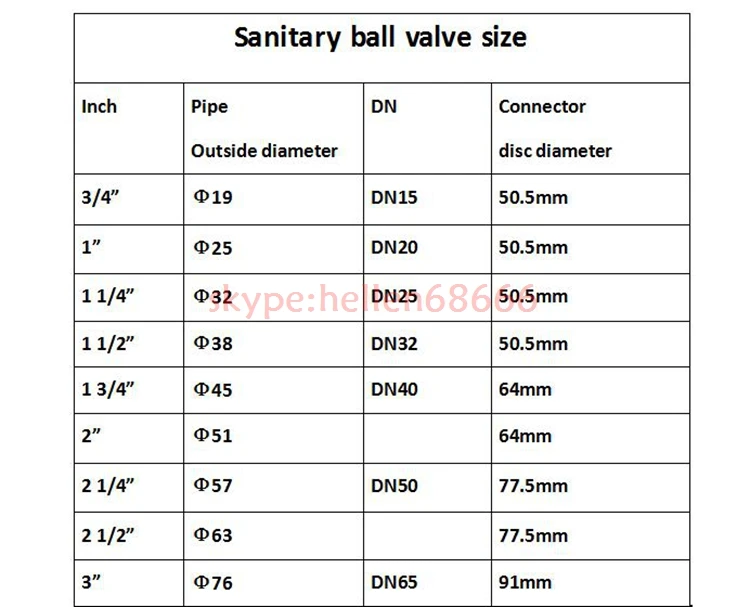

Санитарный шар vlave Размер рисунок

Детали для пневматического привода чертеж, с указанием размеров
