Информация о продукте:

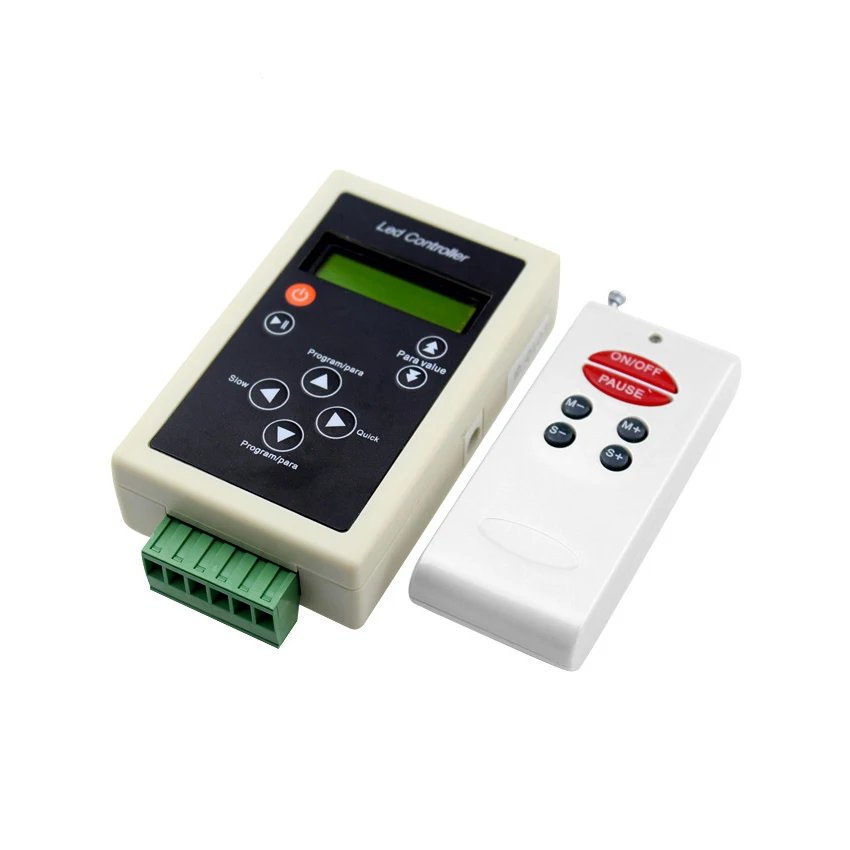

Суммирование

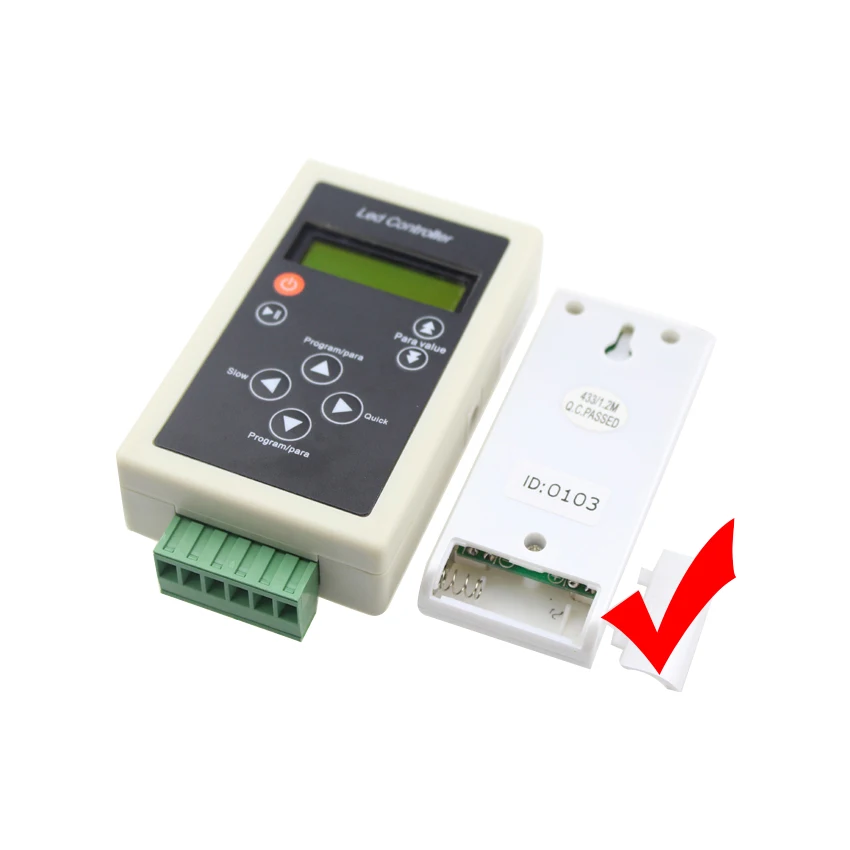

Волшебный контроллер цвета подходит для SPI сигнала прямого привода светодиодных приложений; с 256*256*256 Уровень Серый, функция настройки длины и функция отключения памяти, встроенный в различные узоры на выбор, и может через пульт дистанционного управления RF регулировать все виды динамического эффекта изменения освещения. Может быть применен к рекламе световой коробки, сцене, домашнему украшению и т. д. но этот контроллер относится к обновленной версии, может поддерживать десять различных IC полос, поддерживает функцию переключателя последовательной линии полосы, в то же время поддерживает максимальные точки пикселей 2048.

Технические параметры

● Рабочая температура: 20-60 ℃

● Напряжение питания: DC5-24V

● Внешние размеры: L94 & Chi; W59 & Chi; H25 мм/3,7x2,32x0,98 дюйма

● Размер упаковки: L145 & Chi; W95 & Chi; H50 мм/5,71x3,74x1,97 дюйма

● Номинальная мощность: 2,2 Вт

● Поддержка максимальной точки пикселя: 2048

● Выход: одна группа сигнала SPI

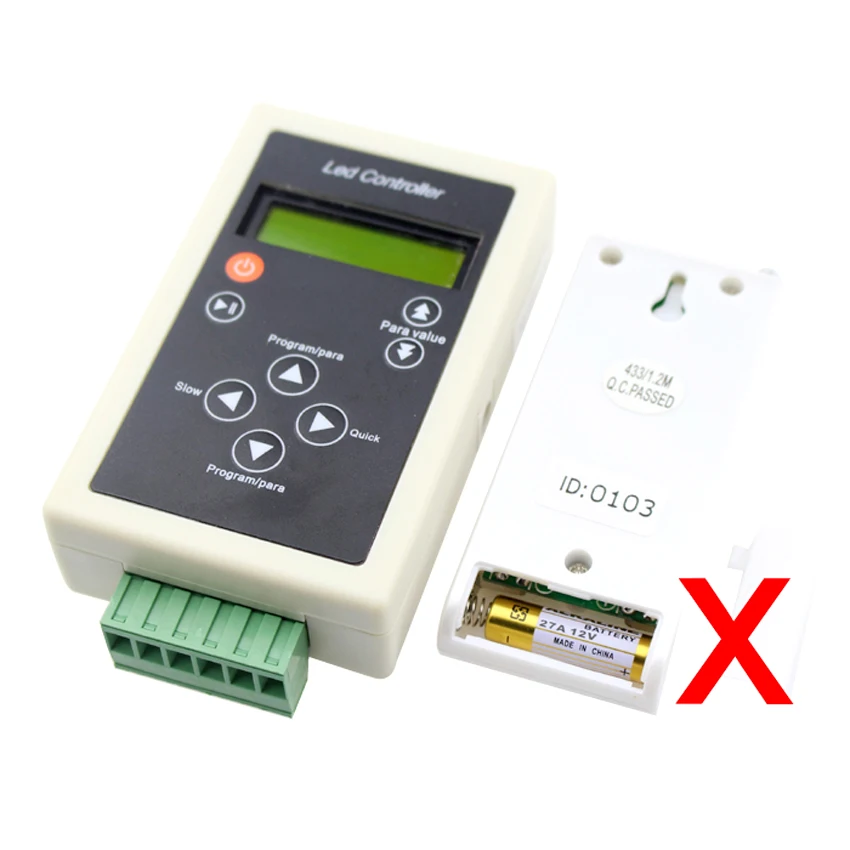

Тип батареи: 1,5 в * AAA(Не включает)



Руководство по эксплуатации:

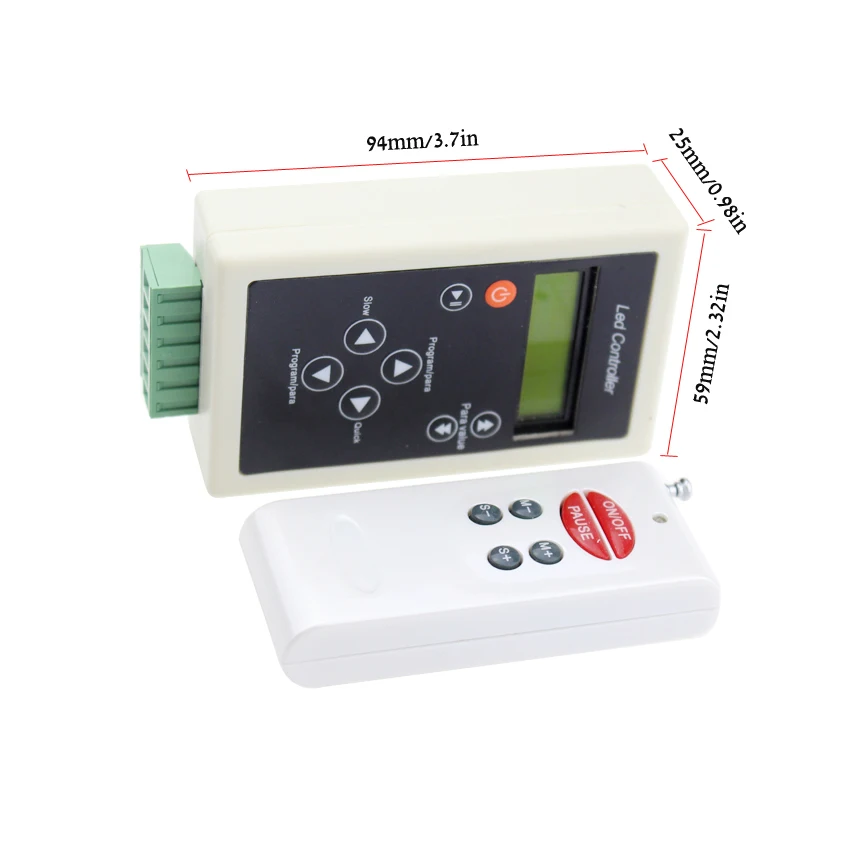

Внешние размеры

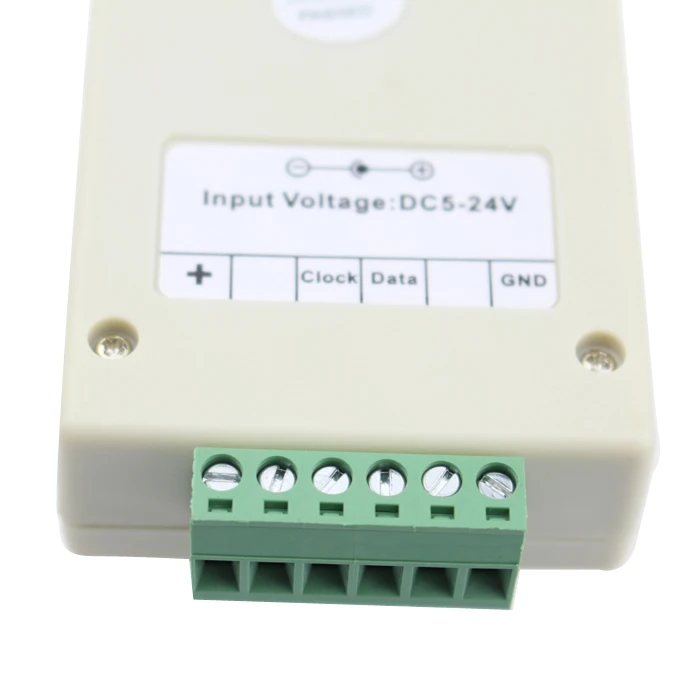

Спецификация интерфейса

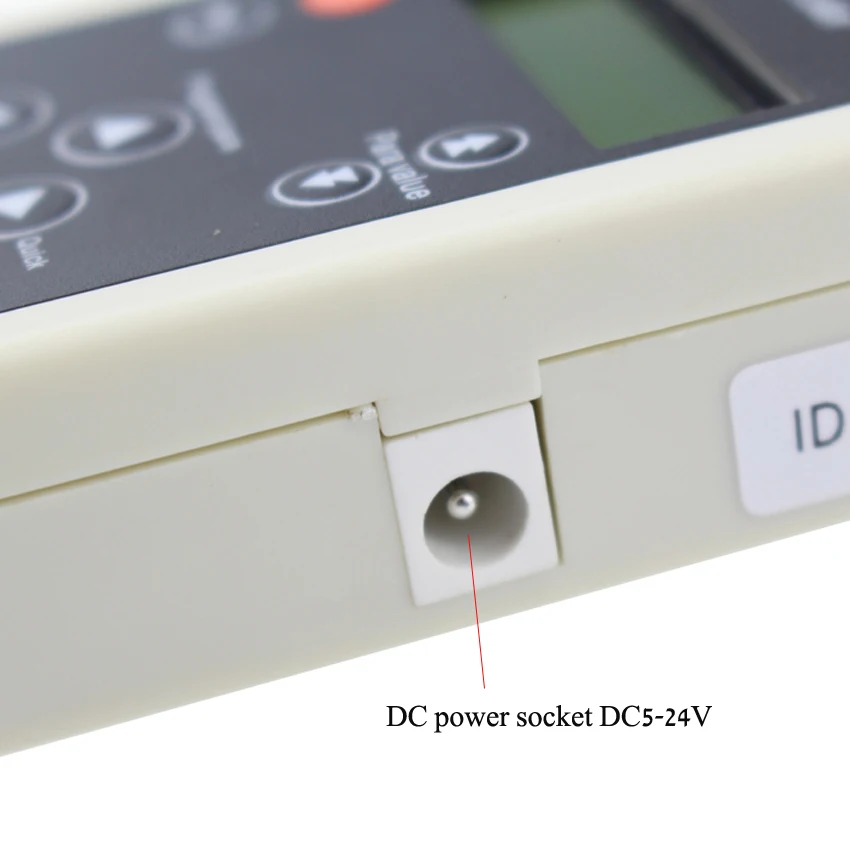

    Интерфейс ввода питания:

Используйте обычную розетку постоянного тока в качестве входного интерфейса, входное напряжение 5-24 В.

    Выходной интерфейс нагрузки:

V + Соединительная полоса положительная, v-соединительная полоса отрицательная, полоса для подключения данных

Порт передачи данных, CLK Подключите часовой порт.

Направление для использования

1. На Панели Контроллера есть восемь кнопок, и каждая кнопка работает следующим образом:

Кнопка ВКЛ/ВЫКЛ, может открыть или закрыть выход нагрузки;

Кнопка воспроизведения/паузы, может воспроизводить или приостанавливать светодиодный эффект, удобный светодиодный статический эффект наблюдения, динамический

Модель (8-83) эффективна;

 Кнопка добавления, при близком состоянии нагрузки, может регулировать Тип IC полосы, номер точки пикселя, линейную последовательность RGB;

 Кнопка уменьшения, при близком состоянии нагрузки, может регулировать Тип IC полосы, номер точки пикселя, последовательность линий RGB;

Кнопка выбора режима, режим добавить 1; при близком состоянии нагрузки, может переключаться Тип IC, номер точки пикселя, RGB

Порядковый ряд.

Кнопка выбора режима, режим минус 1; при близком состоянии нагрузки, можно переключать Тип IC, номер точки пикселя,

Серия линий RGB.

Кнопка снижения скорости, эффективная динамическая модель (8-83), всего 100 шагов.

Кнопка ускорения, эффективная динамическая модель (8-83).

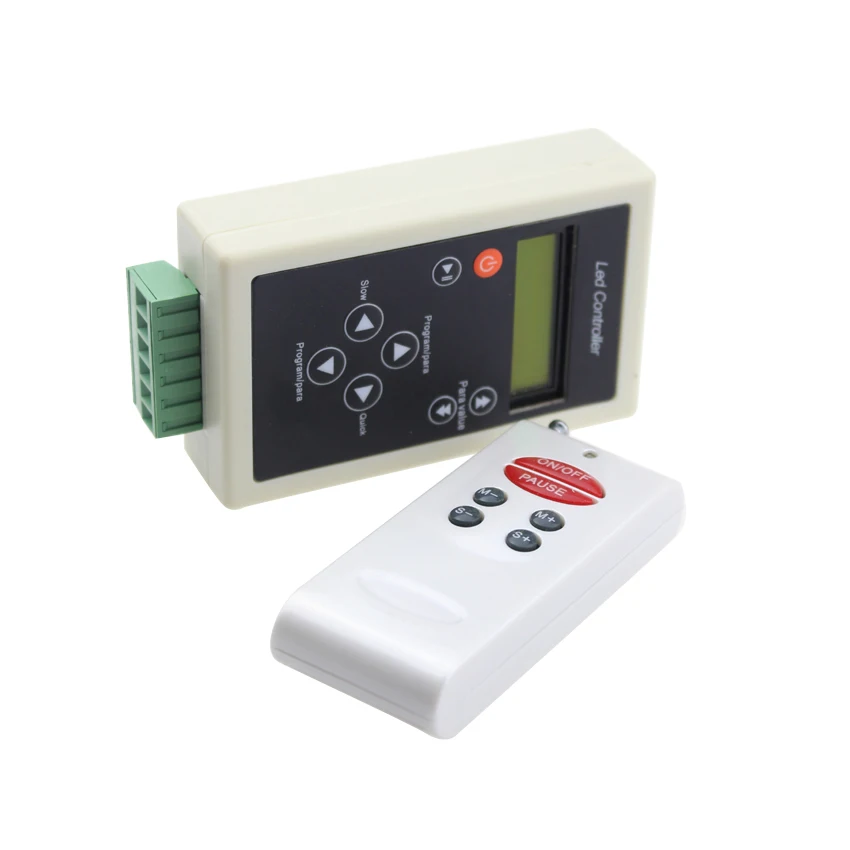

2. На пульте дистанционного управления есть шесть кнопок, и каждая кнопка работает следующим образом:

ВКЛ/ВЫКЛ: вы можете включить или выключить выход нагрузки в любое время;

Режим: кнопка MODE, вы можете выбрать режим воспроизведения или паузы и наблюдать статический эффект

Светодиод в режиме паузы.

S +: кнопка увеличения скорости;

S-: кнопка замедления скорости, всего 100 шагов;

B +: Кнопка выбора программы, выбор вверх, всего 83 программы;

B-: Кнопка выбора программы, выбор вниз.

3. Инструкции по эксплуатации:

Сначала Подключите провод нагрузки, после этого нажмитеКлавиша, закройте контроллер, в это время на экране отображается «-выключение», нажмитеКлавиша, уровень экрана вверх показывает «номер пикселя:», значение пониженного ранга означает, что регулятор тока поддерживает точку пикселя, нажмитеКлюч может регулировать номер точки;

ПрессЕще раз, на экране отображается значение «Тип IC:», информация о пониженном ранге означает, что текущая поддержка типа IC, черезКлюч может выбрать соответствующий тип.

ПрессКлюч снова, экран вверх показывает "Led Sequence:", вниз ранг информация означает полосу RGB линейной последовательности, потому что на рынке много полосок спецификации отличаются, некоторые из них-RGB,

Некоторые из них RBG, GRB и так далее, поэтому этот контроллер обеспечивает изменение линейной последовательности RGB. ЧерезКлюч может выбрать соответствующую линейку RGB.

4. Стандартные цвета изменяются следующим образом:

Режимы	Инструкция по программе	Режимы	Инструкция по программе
1.	Статический красный	43	B/Y/C Изменение потока вперед
2.	Статический зеленый	44	G/B цветная занавеска
3.	Статический синий	45	B/Y цвет нижний занавес
4.	Статический желтый	46	Семь цветов волна вперед направление
5	Статический фиолетовый	47	Семь цветов волны обратное направление
6	Статический циан	48	Синий цвет следа назад направление
7	Статический белый	49	Красный цвет следа вперед направление
8	Красная скачка направо	50	Красный цвет следа назад направление
9	Красная лошадь гоночная лампа слева	51	Зеленый цвет следа вперед направление
10	Зеленая Скакалка направо	52	Зеленый цвет следа обратного направления
11	Зеленая гоночная лампа слева	53	Синий цвет следа вперед направление
12	Синяя Скакалка направо	54	Желтый цвет следа вперед направление
13	Синяя Скакалка слева	55	Cyan color trail forward direction
14	Красная лошадь Нижняя занавеска	56	Фиолетовый цвет движение вперед
15	Занавес с изображением Зеленой Лошади	57	Белый цвет следа вперед направление
16	Три разных цвета кисти в прямом направлении	58	Белый цвет следа назад направление
17	Три смешанных цвета лошадь гонки для кисти	59	Семь цветов следа назад
18	Три основных цвета Скачки для чистки нижнего занавеса	60	Семь цветов следа вперед
19	Три смешанных цвета лошадь гонки, чтобы нарисовать занавес	61	C/R/C постепенное изменение направления движения
20	Семь цветов гонки, чтобы почистить цвет вперед направление	62	P/R/P Постепенное изменение направления движения
21	Семь цветов гонки, чтобы почистить цвет назад направление	63	P/R/P Постепенное изменение обратного направления
22	Семь цветов скачки для чистки занавески	64	Y/G/Y постепенное изменение направления движения
23	Семь цветов скачки для чистки нижней занавески	65	Y/G/Y постепенное изменение обратного направления
24	Три основных цвета кисти вперед направление	66	C/G/C постепенное изменение направления движения
25	Три основных цвета кисти обратное направление	67	C/G/C постепенное изменение обратного направления
26	Три разных цвета кисти в прямом направлении	68	P/B/P Постепенное изменение направления движения
27	Три разных цвета кисти обратное направление	69	P/B/P Постепенное изменение обратного направления
28	Семь цветов кисти обратное направление	70	C/B/C постепенное изменение направления движения
29	Семь цветов кисти в прямом направлении	71	C/B/C постепенное изменение обратного направления
30	Три основных цвета кисти занавес	72	Постепенное изменение направления
31	Три основных цвета кисти нижний занавес	73	Постепенное изменение обратного направления
32	Семь цветов кисти занавес	74	G/R/G постепенное изменение направления движения
33	Семь цветов кисти нижний занавес	75	G/R/G постепенное изменение обратного направления



34	Трехцветная вспышка	76	Y/R/Y постепенное изменение направления вперед
35	Семицветная вспышка	77	Y/R/Y постепенное изменение обратного направления
36	Три основных цвета jumpy изменить	78	R/Y/R постепенное изменение
37	Три смешанных цвета jumpy изменить	79	R/P/R постепенное изменение
38	Изменение семи цветов	80	G/C/G постепенное изменение
39	G/B/Y Изменение потока вперед	81	G/Y/G постепенное изменение
40	B/Y/C Изменение потока назад	82	B/P/B постепенное изменение
41	Три разных цвета, меняющие направление движения	83	Auto play 1-82
42	Три смешанных цвета потока изменить обратное направление

5. Контроллер поддерживает Тип IC следующим образом:

Нет.	Модель	Сигнальная линия
1.	LPD6803	Данные, CLK
2.	TM1803	Данные
3.	UCS1903	Данные
4.	WS2811	Данные
5	TM1812	Данные
6	TM1809	Данные
7	WS2801	Данные, CLK
8	TLS3001	Данные
9	TLS3008	Данные
10	P9813	Данные, CLK
11	LPD8806	Данные, CLK

Если полоса имеет 2 сигнальные линии, то необходимо подключить наземную линию, линию часов, линию данных с контроллером V-、 CLK, данные; если полоса имеет 1 сигнальную линию, затем нужно подключить наземную линию, линия передачи данных с контроллером V-、 данные в порядке.

Примечание: Если напряжение полосы V + порт совпадает с входным напряжением контроллера, вы можете напрямую подключить его к контроллеру V + port, если он отличается, затем необходимо подключить к другому источнику питания.

Типичное применение

Подключение двойной сигнальной линии:

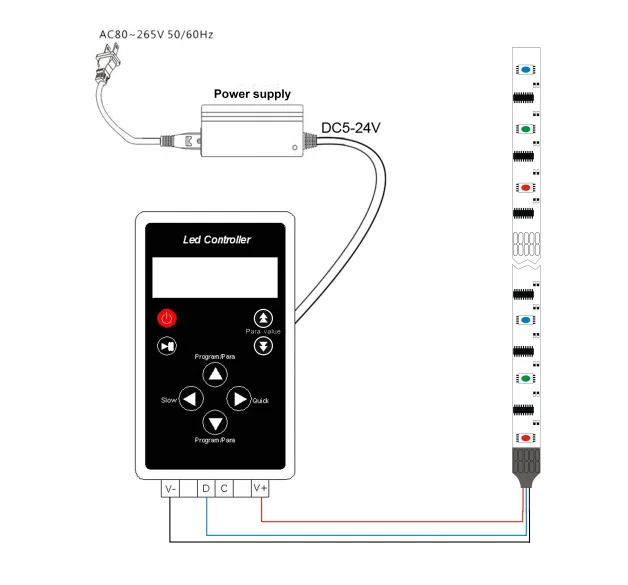

Подключение одной сигнальной линии:
