Черная таблетка STM32F103C8T6 (64 КБ) и APM32F103CB (128Кб) макетная плата STM32/APM32 ARM Cortex-M3 - купить - купить

Купить Черная таблетка STM32F103C8T6 (64 КБ) и APM32F103CB (128Кб) макетная плата STM32/APM32 ARM Cortex-M3 - купить

Вариация:

STM32 не припой-STM32F103C8T6 64KB MCU, клещи без пайки

STM32 не припой-STM32F103C8T6 64KB MCU,Паяные клещи

STM32 ARD не припой-STM32F103C8T6 64KB MCU,Предустановленный загрузчик Ardulno, клещи не Паяные

Припой STM32 ARDUlNO-STM32F103C8T6 64KB MCU,Предустановленный загрузчик Ardulno, Паяные клещи

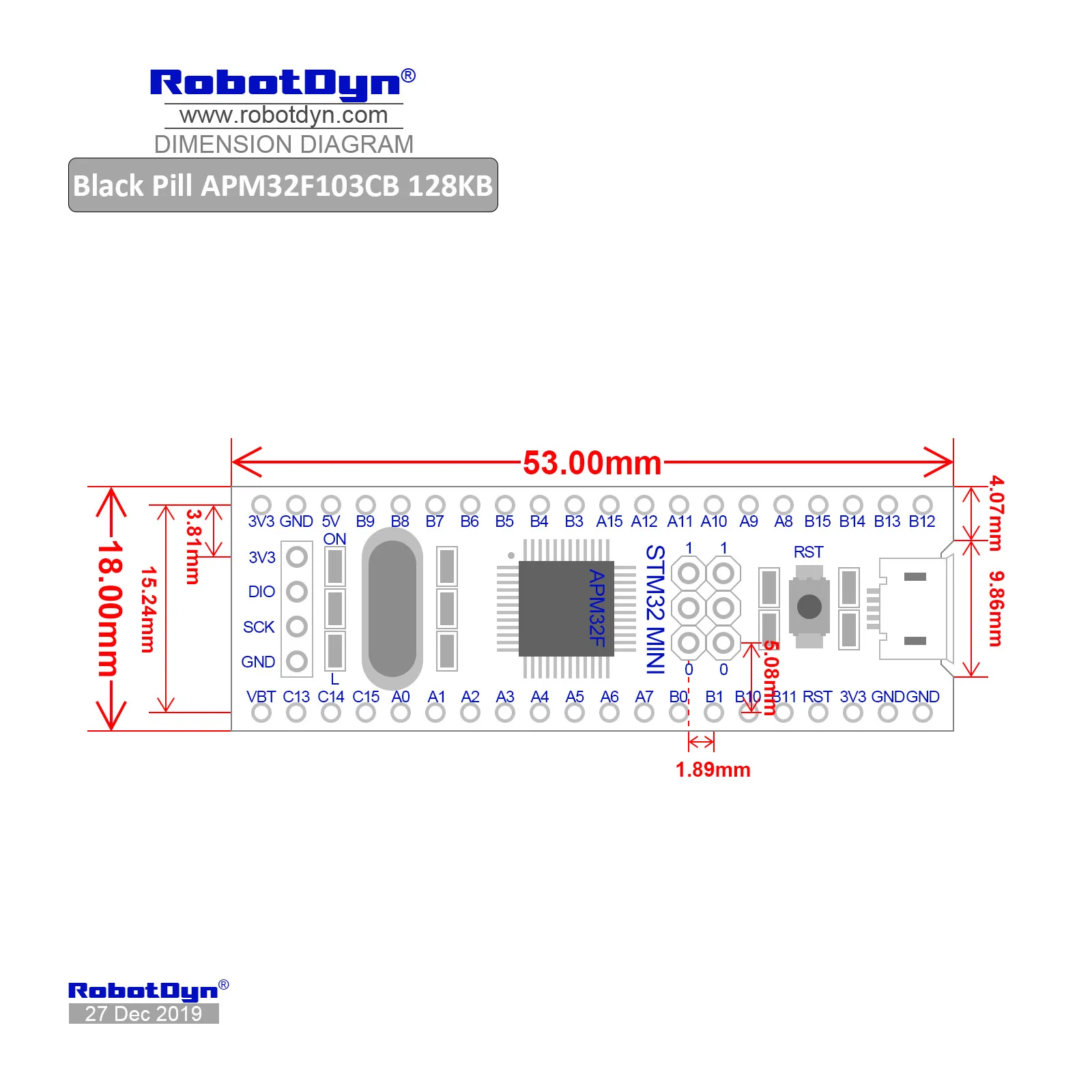

APM32 не припой-APM32F103CB 128 Кб MCU,Клещи не Паяные

APM32 не припой-APM32F103CB 128 Кб MCU,Паяные клещи

APM32 ARD не припой-APM32F103CB 128 Кб MCU,Предустановленный загрузчик Ardulno, клещи не Паяные

APM32 ARDUlNO припой-APM32F103CB 128 Кб MCU,Предустановленный загрузчик Ardulno, Паяные клещи

Черная таблетка APM32F103/STM32F103Встроенный 32-битный ARM Cortex-M3 MCU

Высоко Доступные платы разработки STM32/APM32 Black Pill позволяют всем пробовать новые идеи и быстро создавать Прототипы с ядром STM32F103 72 МГц ARM Cortex-M3 или APM32F103 ядром 96 МГц ARM Cortex-M3.

Функции плат для таблеток STM32/APM32 Black можно легко расширить с помощью большого количества модулей и датчиков.

Особенности и характеристики:

	APM32F103	STM32F103
Ядро	ARM Cortex-M3	ARM Cortex-M3
Часы	96 МГц, 1,5 Дмитрий, тактовая точность ± 1%, 1,5 копеек	72 МГц, 1,5 Дмитрий, точность часов ± (1,1 ~ 1,8) %
USB и CAN	Одновременно	Не одновременно
Память	128 КБ флэш + 20 КБ SRAM	64/128 Кб flash + 20 КБ SRAM
Таймеры и ШИМ	3-16-битные таймеры, 1 ШИМ-таймер управления двигателем, 2 сторожевые таймеры, 1 системный таймер	3-16-битные таймеры, 1 ШИМ-таймер управления двигателем, 2 сторожевые таймеры, 1 системный таймер
UART	3	3
I2C	2	2
SPI	2 + 1(QSPI)	2
USB	1	1
Банка	1	1
USB и CAN	Одновременно	Не одновременно
Режим отладки	SWD & JTAG	SWD & JTAG

Программное обеспечение STM

Комплексное программное обеспечение APM32/STM32, библиотека HAL вместе с различными примерами программного обеспечения могут использоваться с макетными платами APM32/STM32 Black Pill и плавно работать с широким спектром сред разработки, включая AAA EWARM, keil MDK-ARM, embed и GCC/LLVM на основе IDEs. Для программирования APM32/STM32 Black Pill необходимо использовать отладчик/программатор ST-Link.

Программное обеспечение для Ardulno IDE

Если на плате уже установлен загрузчик STM32Duino, можно программировать с Ardulno IDE через USB-соединение к ПК.

Флэш-память APM32F103CB 128 Кб

Флэш-память STM32F103C8 64 Кб

Описание:

Варианты:

1. С oRiginal STM загрузчик прошивки (doc AN2606). Используйте адаптер USB-UART для программирования. Клещи не паяные.

2. С Загрузчиком, совместимым с Arduino IDE. Для программирования От Ard. IDE с помощью USB-порта.КлещиСпаянный.

3. С Загрузчиком, совместимым с Arduino IDE. Для программирования От Ard. IDE с помощью USB-порта.КлещиНе паяные.

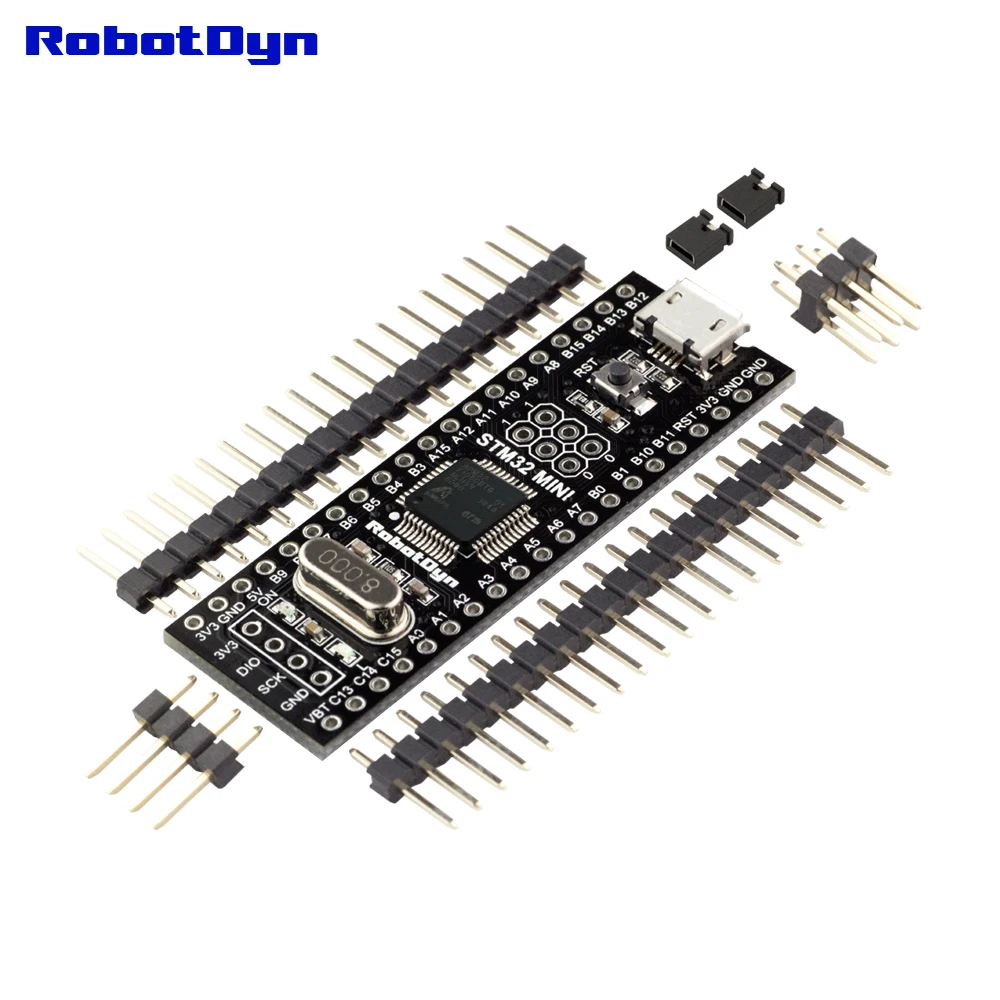

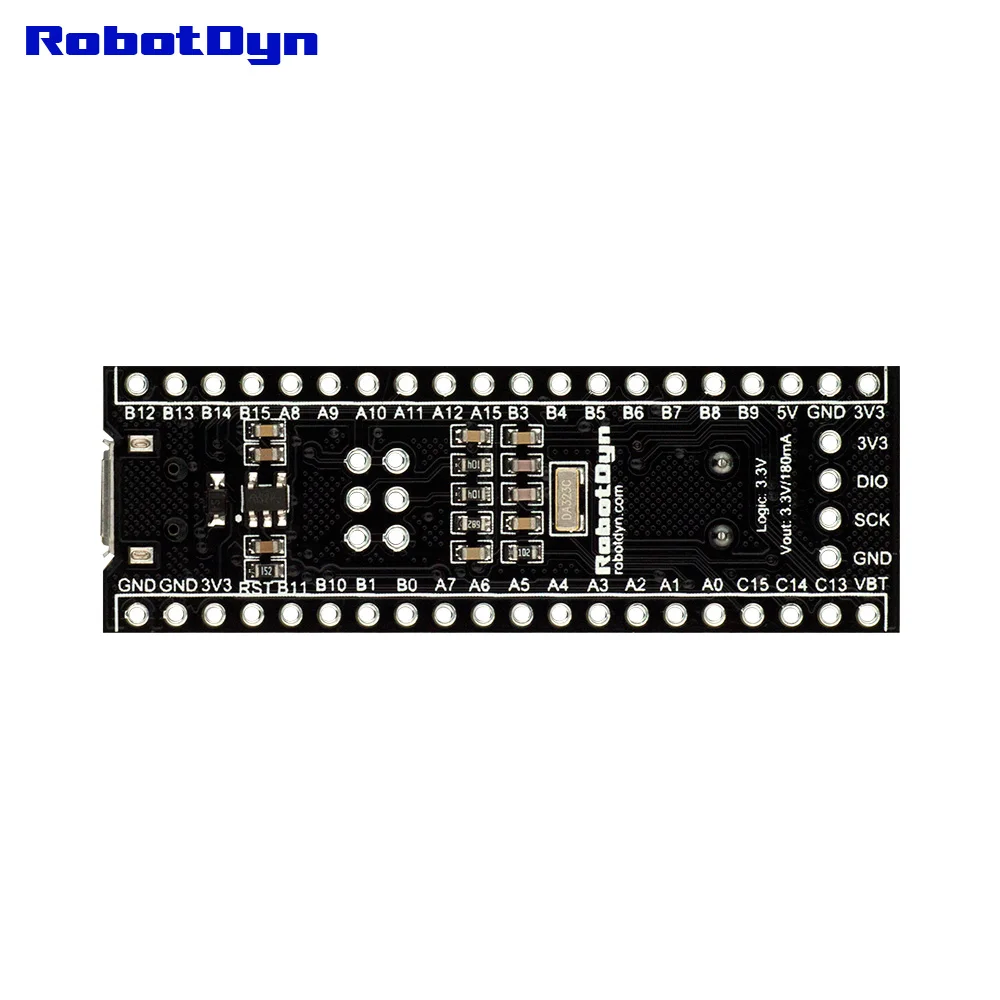

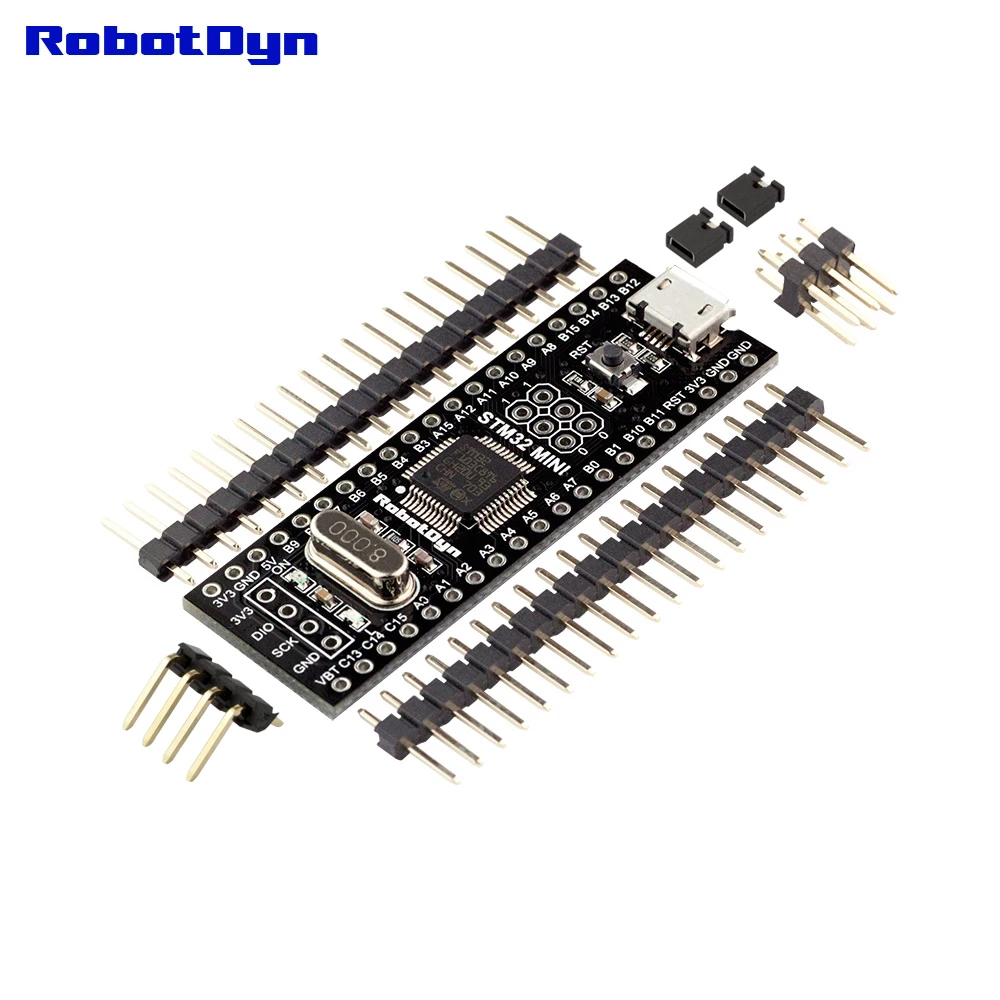

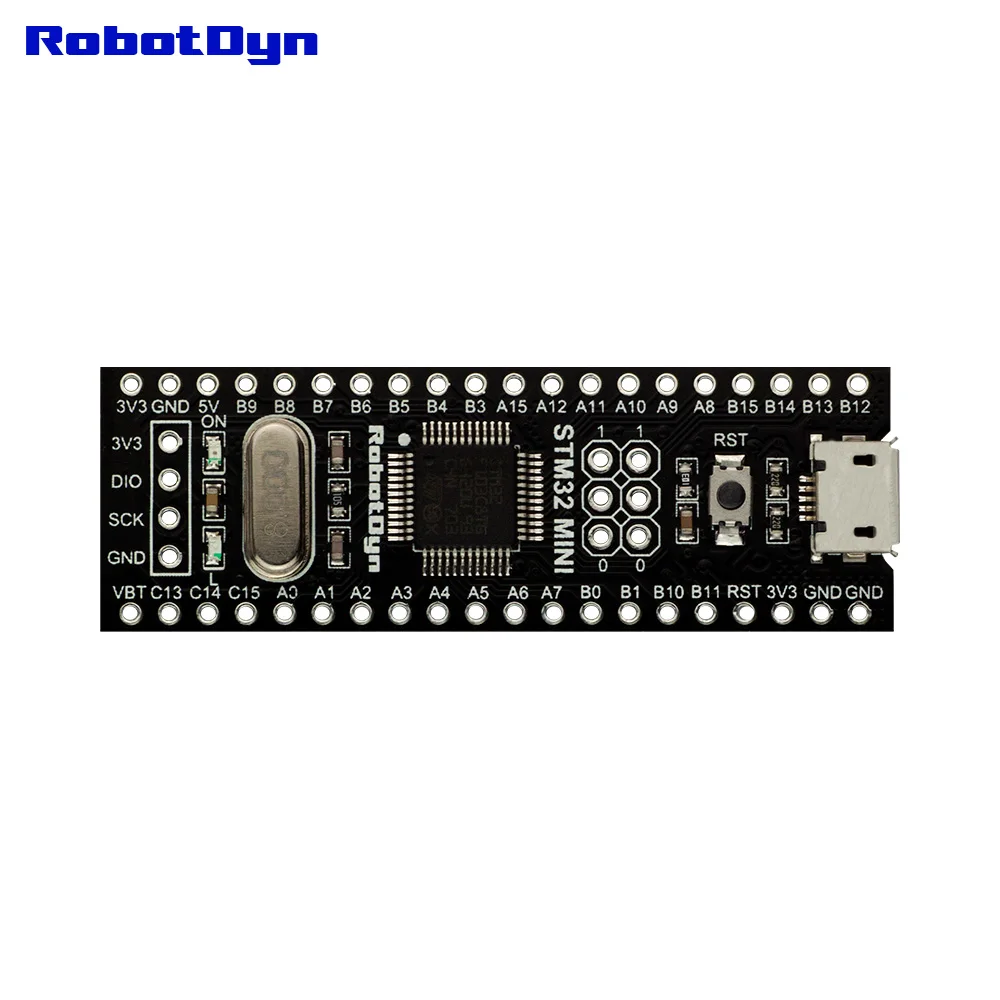

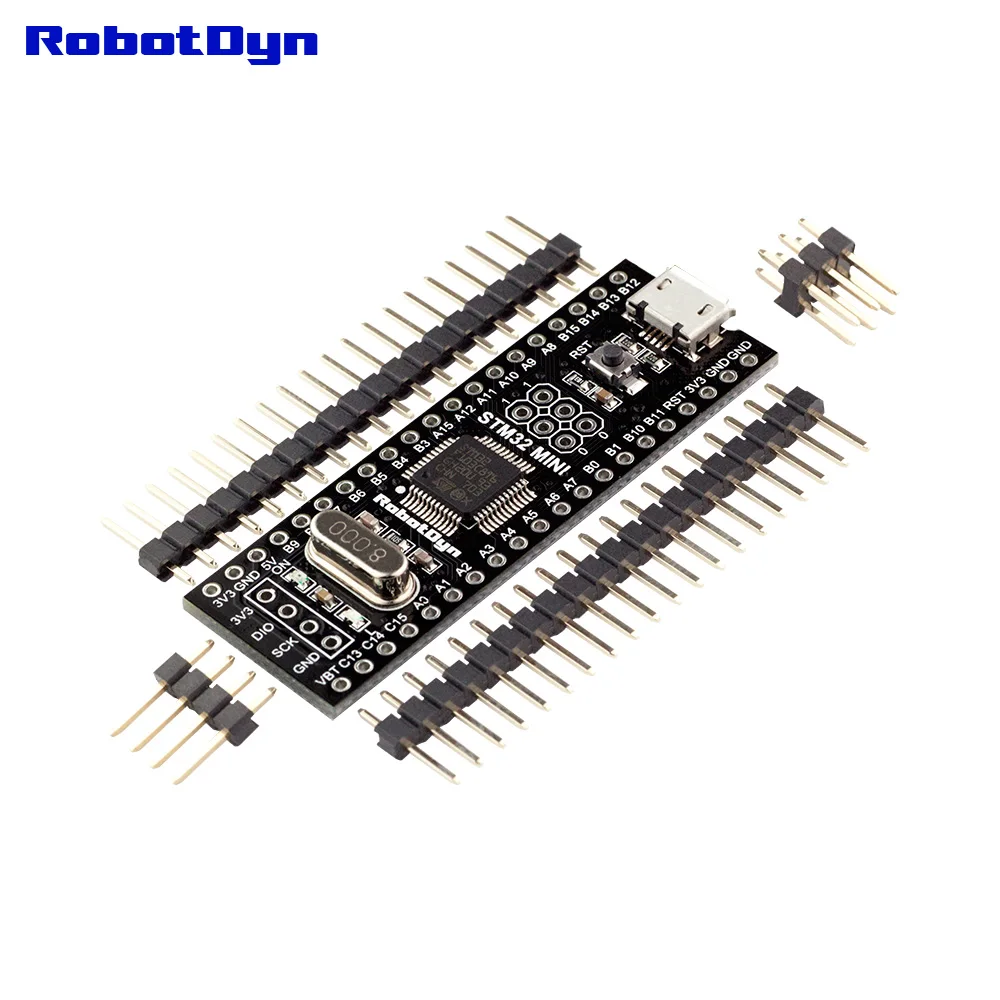

Эта плата представляет собой минимальную системную макетную плату ARM Cortex-M3 STM32F103C8T6.
Плата построена на микроконтроллере STM32F103C8T6 - STM32 с 32-битным ядром ARM Coretex-M3.
Логический уровень-3,3 В
Плата подключается к компьютеру через кабель microUSB (используется практически для всех смартфонов Android).
Вы можете подключить питание к плате через разъем MicroUSB или к разъему питания. Регулятор напряжения (LDO) может работать с входящим напряжением от 4 в до 8 В постоянного тока. Выходной ток для 3,3 В-около мА (обратите внимание, что чем выше входное напряжение, тем ниже исходящий ток). Это обеспечит надежную мощность большинству ваших первоначальных проектов.

* D + pull-up R = 1,5 K, crystal = точный резонатор часов

Программирование: Использование STM Flash Loader (ST-Link) Комплект ботинок Jumper-от 0 до 1 Комплект ботинок Jumper-1 до 0 Подключите преобразователь USB-TTL TX к PA10 на плате STM Подключите USB-TTL преобразователя RX к PA9 на плате STM Подайте питание 3,3 В на плату STM с помощью преобразователя USB TTL Нажмите и отпустите кнопку сброса один раз Запустите STM Flash Loader, выберите имя порта (там, где подключен ваш usb ttl конвертер) Выберите четность как равномерную, дата как 115200, отключено эхо и таймаут 10 с Нажмите Next и следуйте инструкциям на экране, чтобы запрограммировать, стереть или читать микроконтроллер STM Для Ard IDE

Инструкция:Https://github.com/rogerclarkmelbourne/Arduino_STM32/wiki/Installation Файлы и драйверы:Https://github.com/rogerclarkmelbourne/Arduino_STM32 * Большое спасибо Роджеру Кларку. Фото:

Официальная страница продукта:

Http://robotdyn.com/STM32F103C8T6-STM32MiniSystem

* Для получения подробной информации о продукте, инструкции, руководстве и программном обеспечении посетите официальную страницу продукта.

---
