Купить Бесщеточный двигатель постоянного тока 57BL04 24V69W 3000 об/мин 3-фазный драйвер BLDC-8015A

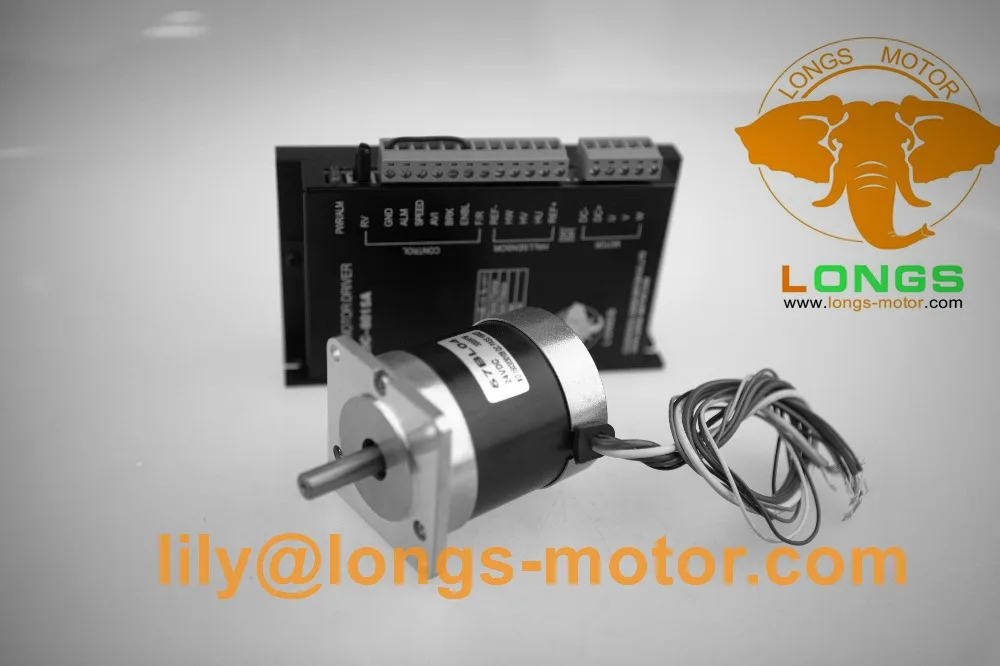

Этот товар включает в себя:1 шт.
57BL04 Nema23 бесщеточный двигатель постоянного тока для автомобиля 3 фазы, 69 Вт/24 В 3000 об/мин длинный маршрутизатор1 шт. бесщеточный двигатель постоянного тока Драйвер BLDC-8015A5000 об/мин пиковая скорость, 80 В постоянного тока, 3 фазы

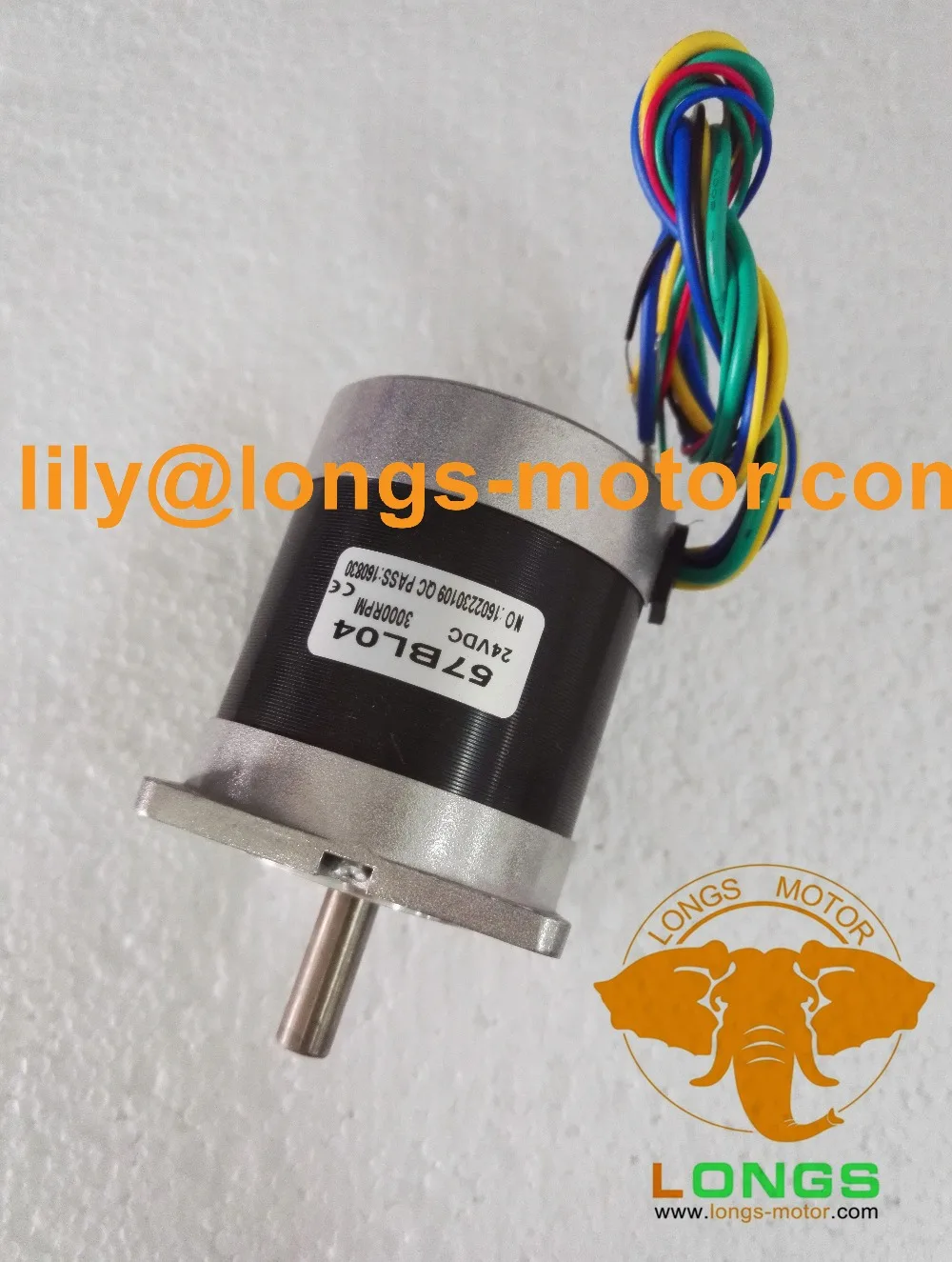

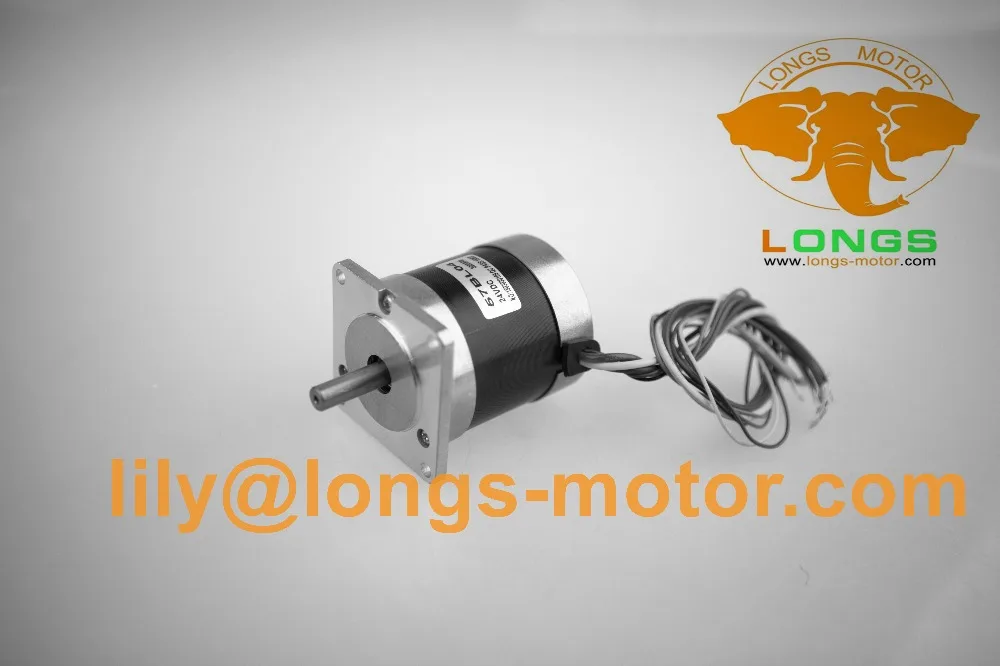

1.Бесщеточный двигатель постоянного тока Nema 23

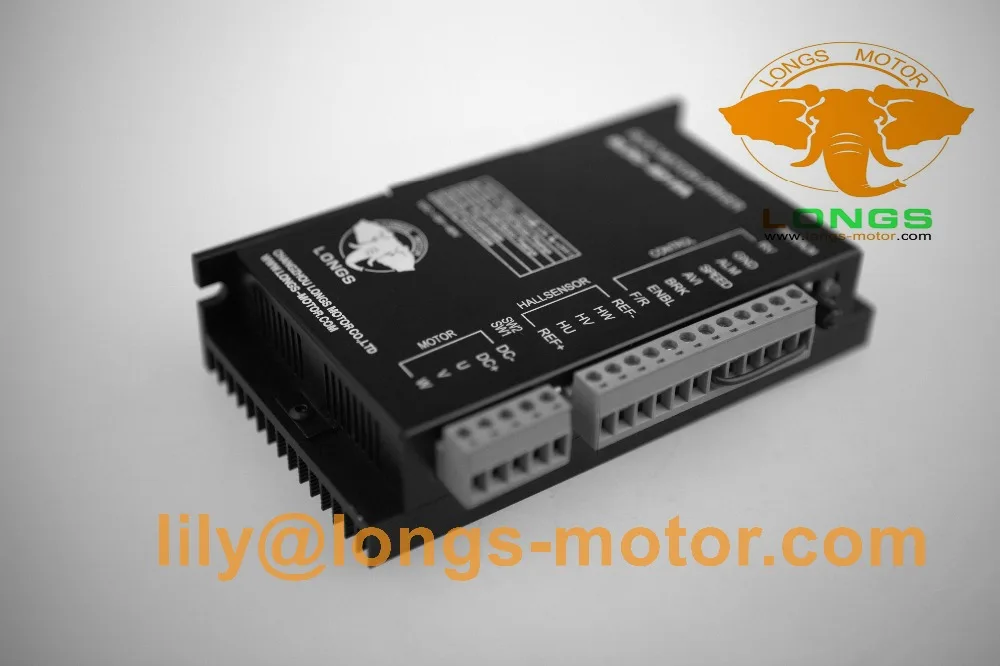

2.Бесщеточный двигатель постоянного тока Драйвер BLDC-8015A
Особенности
L SPWM, скорость/ток, так близко петля технологии, плавное вращение
L выход плавного крутящего момента в диапазоне скоростей (8000 об/мин Макс.)
L 1: 75 Максимальный коэффициент регулирования скорости
L 60 °/300 °/120 °/240 ° Регулируемый Электрический угол
Регулировка скорости l: Регулировка потенциометра/аналоговый вход
L запуск/шаг, быстрый тормоз, переключение вращения CW/CCW
L выход скорости, сигнал тревоги (O. C.)
L над током, над напряжением, ларек, отсутствует сигнализация скорости
Параметры
Электрические параметры(Tj=25 °C)
Мощность | 24 ~ 50 В постоянного тока, емкость: до моторов |
Ток на выходе | Номинальная 15A, пиковая 45A (≤ 3 s) |
Режим вождения | SPWM |
Изоляция. | > 500MΩ |
Диэлектрическая прочность | 500 В/минуту |
Вес | Около 300 г |
Требования к окружающей среде
Охлаждение | Самокрутая |
Окружающая среда | Держите подальше от масла, пыли и кислого газа |
Температура | 0 °C ~ + 50 °C |
Влажность | <80% относительной влажности |
Вибрация | 5,7 м/с2.Макс. |
Температура хранения. | -20 °C ~ + 125 °C |
Описание функции
L Источник питания: DC +; DC-
Напряжение: 24 ~ 50 постоянного тока, обычно применяется Линейный источник питания (приложение), напряжение пульсации выше 50 в может повредить драйвер. Выходной ток LPS должен быть на 60% больше, чем у драйвера. В случае Переключения источника питания (настоятельно рекомендуется), пожалуйста, обратите внимание, что ток должен соответствовать току двигателя.
Внимание: неправильное подключение может привести к повреждению драйвера.
Выбор скорости l (RV; AVI)
1. Настройка скорости с помощью потенциометра (RV). dipswitch SW2 должен быть в состоянии, чтобы включить эту функцию. CW поворот потенциометра увеличит скорость. CCW-скорость вниз.
2. Настройка скорости с помощью аналогового ввода (AVI). Dipswitch SW2 должен быть выключен, чтобы включить эту функцию. Терминал AVI принимает напряжение 0 ~ 5 В или сигнал PWM от контроллера. Терминал AVI с входным сопротивлением 100 K, потребляемый ток ≤ 5 мА.
Справочная таблица
SW2 | Команда для | Регулировка скорости | Запятые | Ток |
На | RV | CW-Скорость вверх, CCW-скорость вниз | - | - |
Скидка | AVI | 0 ~ 5 в аналоговый вход | 0 ~ 5 В напряжение | ≤ 5 мА |
Скидка | AVI | ШИМ | 1 кГц рабочий цикл | - |
Для регулировки скорости можно использовать только один из двух вышеуказанных режимов (должен быть включен другой режим). После применения AVI терминала, (RV) потенциометр должен быть CCW повернут в минимальное положение..PWM сигнал 5 V TTL уровень.
L Run/Stop (ENBL)
Терминал ENBL применяется для управления запуском/остановкой двигателя, общий положительный терминал + 5 В.
Оптическая муфта от короткого замыкания делает двигатель запускаться, открытая цепь делает мотор остановленным.
См. Схему ниже
L CW/CCW вращение (F/R)
F/R терминал применяется для переключения направления вращения двигателя, общий положительный терминал + 5 В.
Двигатель работает в CCW, когда Оптическая муфта короткого замыкания, двигатель работает в CW, когда Оптическая муфта является открытой схемой.
Внимание: Не меняйте последовательность подключения фазовых проводов двигателя, чтобы переключить направление вращения.
