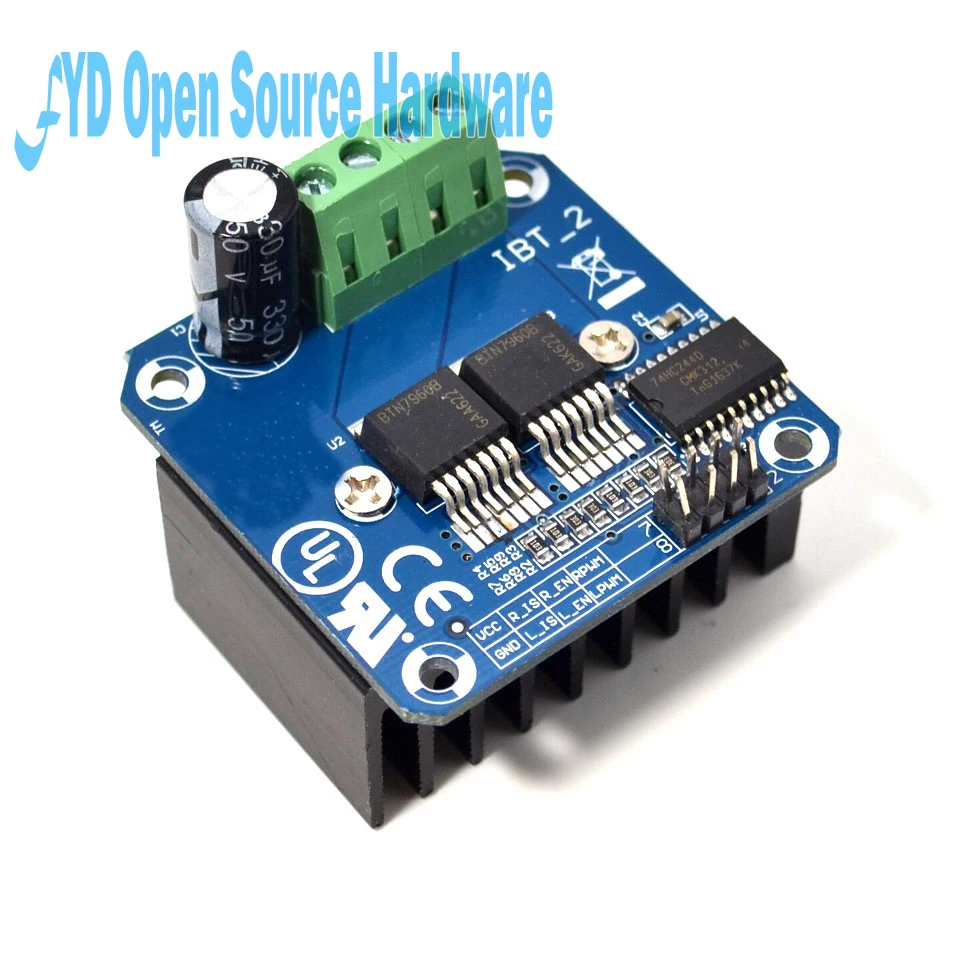

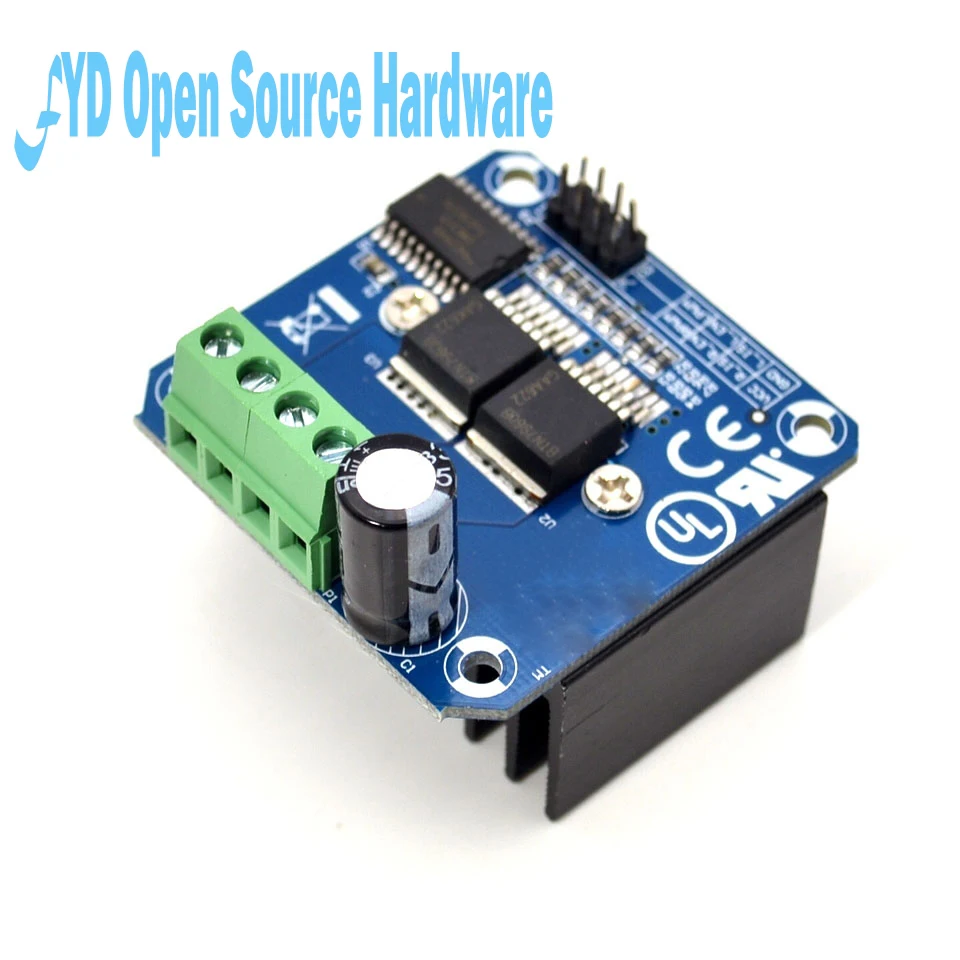

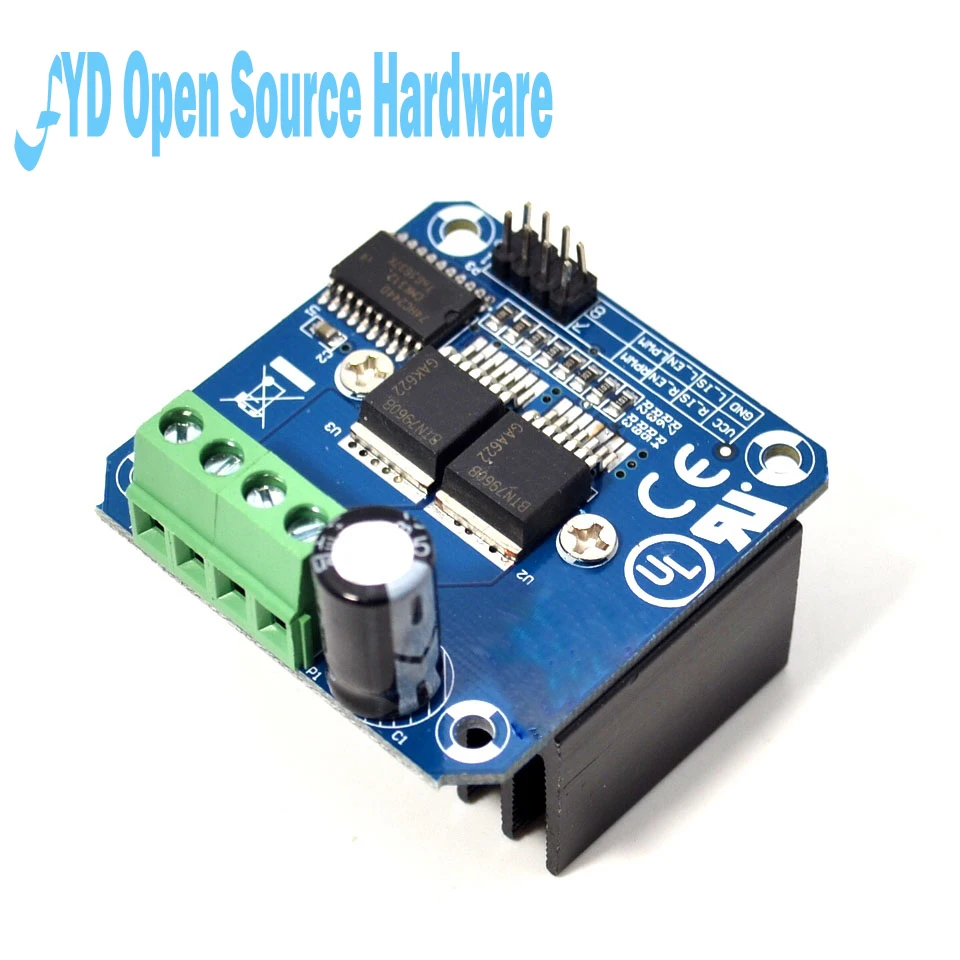

BTS7960B H-bridge 43A мощный модуль драйвера двигателя обзор:

Этот драйвер использует чипы BTS7960, состоящие из высокомощного привода, полного модуля драйвера h-моста с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Высокая сила тока 43A

Особенности:

Двойной BTS7960 большой ток (43 A) H драйвер моста;

5 в изоляция с MCU и эффективно защищает MCU;

5 В индикатор питания на плате;

Индикация напряжения выходного конца двигателя;

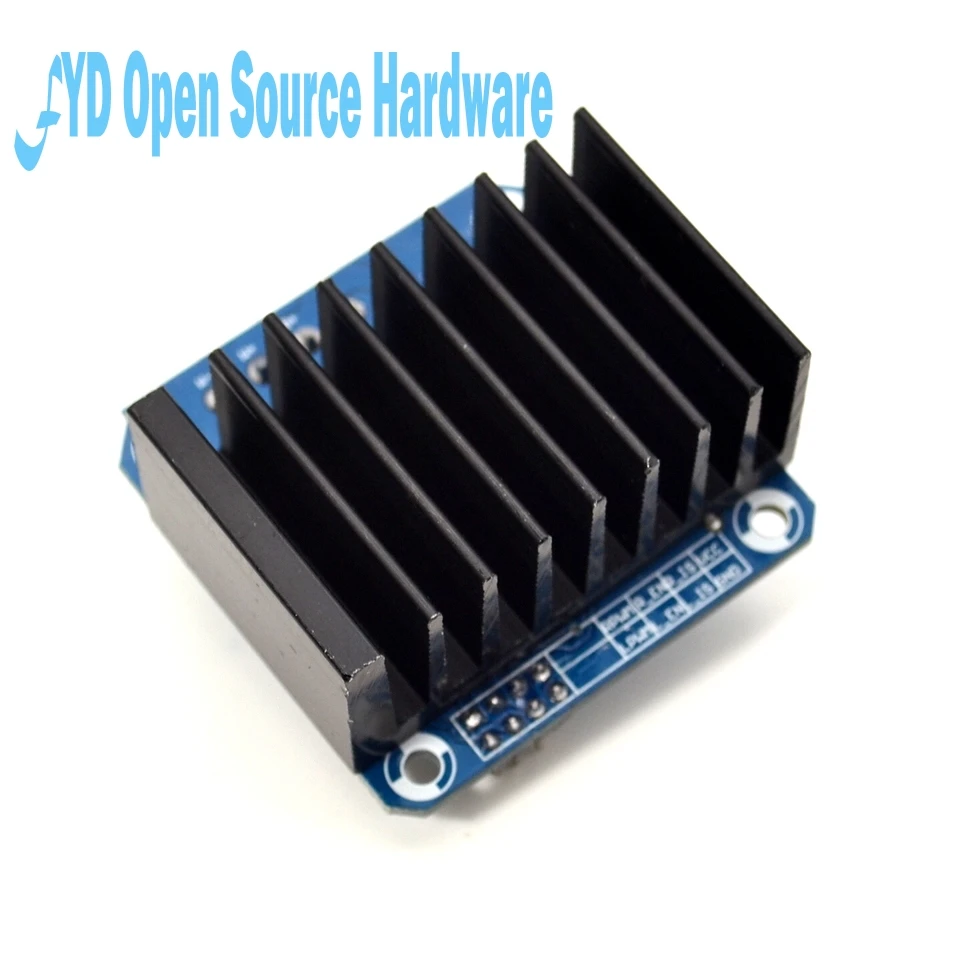

Может припаять теплоотвод;

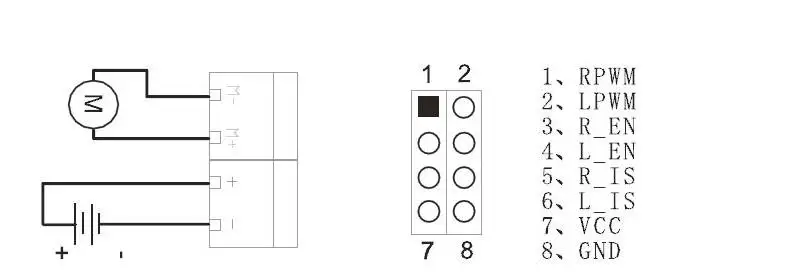

Определение штифта:

1. Ршим: правый поворот ШИМ

2. LPWM: левый поворот PWM

3. R_EN: включить правый поворот (высокая активность)

4. L_EN: включить левый поворот (высокая активность)

5. R_IS: предупреждение о повороте направо (может оставить плавающий)

6. L_IS: предупреждение о силе тока (может оставить плавающий)

7. VCC: (5 В)

8. GND

Соединения:

Метод 1:

VCC: 5 В от микроконтроллера (MCU)

GND: GND от микроконтроллера (MCU)

L_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CCW(CW)

R_PWM: PWM или 5 В от микроконтроллера (MCU) для поворотов CW(CCW)

R_EN и L_EN: 5 В от микроконтроллера (MCU)

Метод 2:

VCC: 5 В от микроконтроллера (MCU)

GND: GND от микроконтроллера (MCU)

L_PWM: 5 В от микроконтроллера (MCU) для поворотов CCW(CW)

R_PWM: 5 В от микроконтроллера (MCU) для поворотов CW(CCW)

R_EN и L_EN: ШИМ от микроконтроллера (MCU)

Просто нужно четыре линии от MCU до модуля драйвера (GND. 5 В. PWM1. PWM2);

Изоляционный чип 5 в источник питания (можно поделиться с MCU 5 В);

Размер: 4*5*1,2 см;

Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц;

Два тепловых потока, проходящих через выход сигнала ошибки;

Изолированный Блок питания 5 В (можно использовать совместно с MCU 5 В), также можно использовать Бортовой Блок питания 5 В;

Напряжение питания 5,5 В до 27 в;
