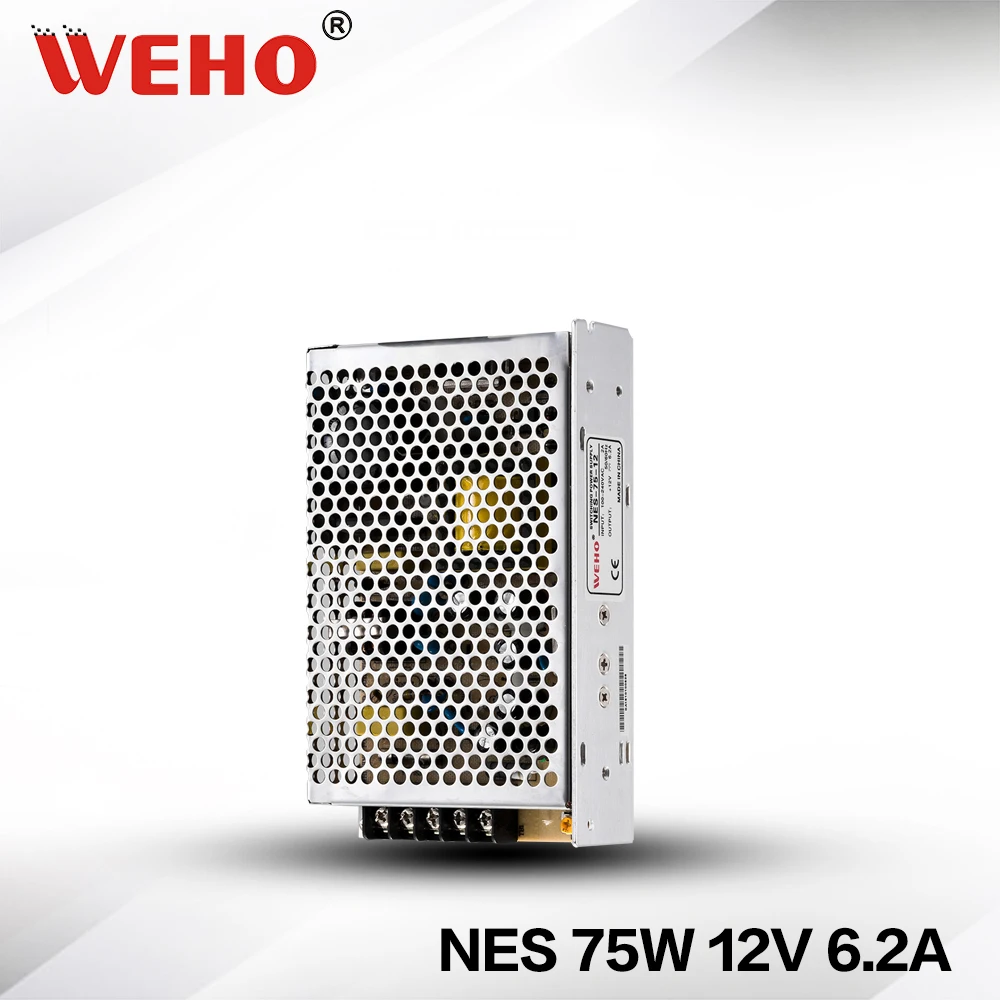

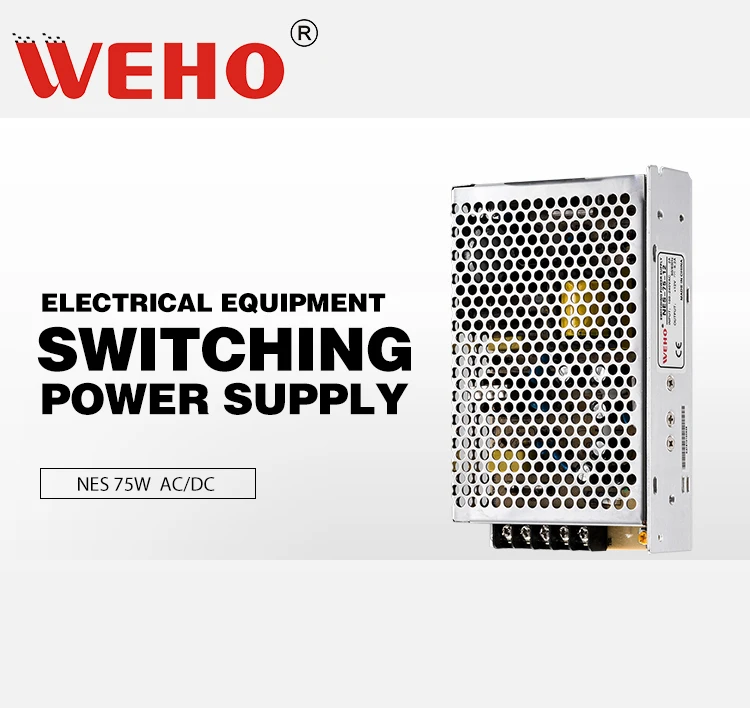

(NES-75-12) 75W 6.2A 12V Одиночный выход серии NES импульсный источник питания Обустройство - купить

Модель

NES-75-5

NES-75-12

NES-75-15

NES-75-24

NES-75-48

Выход

Напряжение постоянного тока

5 В

12 В

15 в

24 В

48 В

Диапазон тока

0 ~ 14A

0 ~ 6.2A

0 ~ 5A

0 ~ 3.2A

0 ~ 1.6A

Номинальный ток

14а

6.2A

5А

3.2A

1.6A

Номинальная мощность

70 Вт

74,4 Вт

75 Вт

76,8 Вт

76,8 Вт

Пульсация и шум (макс.) Note.2

80mVp-p

120mVp-p

150mVp-p

200mVp-p

240mVp-p

Напряжение ADJ. Диапазон

4,75 ~ 5,5 В

10,8 ~ 13,2 В

13,5 ~ 16,5 V

21,6 ~ 26,4 в

43,2 ~ 52,8 в

Допуск напряжения

Примечание 3

2.0%

1.0%

1.0%

1.0%

1.0%

Линейное регулирование

0.5%

0.5%

0.5%

0.5%

0.5%

Регулирование нагрузки

0.5%

0.5%

0.5%

0.5%

0.5%

Настройка, время подъема Примечание. 5

500 мс, 30 мс/230 В переменного тока 1200 мс, 30 мс/115 В переменного тока при полной нагрузке

Время ожидания (Typ.)

50 мс/230 В переменного тока 10 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

85 ~ 264VAC 120 ~ 370VDC

Частотный диапазон

47 ~ 63 Гц

Эффективность (Typ.)

77%

82%

83%

86%

87%

Ток переменного тока (Typ.)

1.5A/115VAC 0.9A/230VAC

Пусковой ток (Typ.)

Холодный старт 45A

Ток утечки

Защита

Перегрузка

105 ~ 135% 110 ~ 150% номинальной выходной мощности

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Перенапряжение

5,75 ~ 6,75 в

13,8 ~ 16,2 в

17,25 ~ 20,25 в

27,6 ~ 32,4 В

55,2 ~ 64,8 в

Тип защиты: выключение o/p напряжения, повторное включение для восстановления

Окружающая среда

Рабочая температура.

-20 ~ + 60oC (см. Кривую уменьшения нагрузки на выходе)

Рабочая влажность

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85oC , 10 ~ 95% RH

Температура. Коэффициент

0.03%/oC (0 ~ 45oC)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. По осям X, Y, Z

Безопасность и EMC (примечание 4)

Стандарты безопасности

UL60950-1, CB(IEC60950-1) одобрено

Выдерживает напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока

Проводимость и излучение EMI

Соответствие EN55022 (CISPR22) классу B

Гармонический ток

Соответствие EN61000-3-2,-3

EMS

Иммунитет

Соответствие EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1, светильник промышленного уровня, критерии A

Другие

MTBF

378,2 K часов мин. MIL-HDBK-217F (25)

Размеры

159*97*38 мм (Д * Ш * В)

Упаковка

0,52 кг; 30 шт/16,6 кг/0,97 куб. См
