PK9520 будет преобразован в изолированный RS-232 интерфейс Высокоскоростной полудуплексный интерфейс RS-485, с использованием высококачественной конструкции чипа, интерфейс с защитой от перенапряжения 600 Вт, защита 15 кВ, изолированное напряжение 3000 в, может эффективно защитить оборудование от повреждений. Широко используется в энергосистемах, промышленном автоматическом управлении, системе зарядки IC и других приложениях

Этот продукт имеет 232 разъема, DB9 и интерфейс терминала, заказы, пожалуйста, обратите внимание!Доставка по умолчанию-это интерфейс терминала.

Детальный продукт:

I. Краткое введение функции

...PK6520 будет преобразован в изолированный RS-232 интерфейс Высокоскоростной полудуплексный интерфейс RS-485, с использованием высококачественной конструкции чипа, интерфейс с защитой от перенапряжения 600 Вт, защита 15 кВ, изолированное напряжение 3000 в, может эффективно защитить оборудование от повреждений. Широко используется в энергосистемах, промышленной автоматизации управления, IC карты зарядки системы и других приложений.
Два, параметры производительности
1. Стандартная 35 мм железнодорожная установка
2. RS-232 и RS-485 высокоскоростной фотоэлектрической изоляции, скорость связи от 300 до 115,2 K BPs, RS-485, расстояние связи до 1200 м (9600bps).
3. Этот продукт не требует настройки инициализации, внутренняя Нулевая задержка автоматического получения и отправки преобразования, адаптация скорости связи
4. Уникальная схема последовательной защиты, эффективно предотвращает всплеск, молниеносный ход
5. Источник питания: + 8 ~ 30 В постоянного тока, с защитой обратного подключения. Рассеивание энергии: Типичное потребление тока <30 мА.
6. Рабочая среда: Рабочая температура:-40 градусов C ~ 70 градусов C; Температура хранения:-40 градусов C ~ 85 градусов C; Относительная влажность:-5% ~ 95%, без конденсации
7. Размер: 122 мм * 72 мм * 43 мм
Два, размер и определение терминала
1. Габаритные размеры

2. Определение терминала

Штырь интерфейса отверстия DB9 показывает только 2, 3, 5, три контакта, 2 контакта для отправки, сигналы от конвертера, 3 контакта для приема внешних сигналов и 5 контактов для сигналов. Интерфейс RS-232 может быть непосредственно вставлен в последовательный порт компьютера, с помощью последовательной линии и разъема DB9, что только 2, 3, 5 и три контакта, 2 фута для отправки сигналов, отправленных из преобразователя, 3 фута для приема внешних сигналов, 5 футов для сигнала. RS-232 интерфейс может быть непосредственно вставлен в последовательный порт компьютера, с помощью последовательного порта, компьютера и последовательного порта инструмента, пожалуйста, обратите внимание на DB9 отверстие 2, 3 контактный сигнал потока. Последовательный порт компьютера и инструмента, пожалуйста, обратите внимание на соединение DB9 отверстие 2, 3-контактный сигнал потока.
Три инструкции по применению
1. Индикатор состояния
Когда питание включено, индикатор питания PWR включен, и когда конвертер отправляет данные, индикатор TXD включен, и когда конвертер получает данные, индикатор RXD включен, и когда нет данных отправлено и получено, TXD и RXD показывают, что огни выключены.

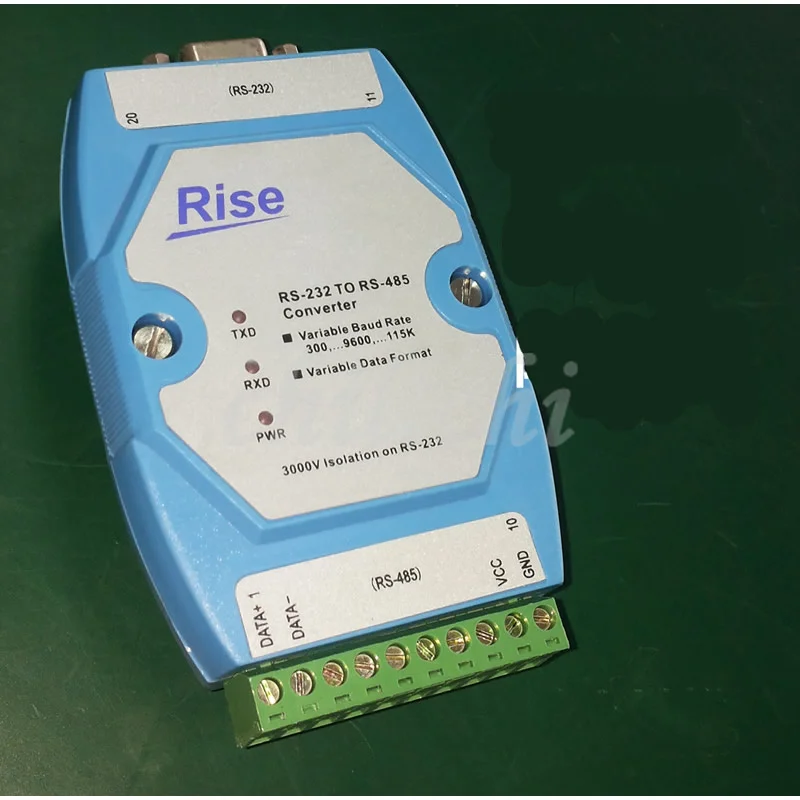

DB9 интерфейс

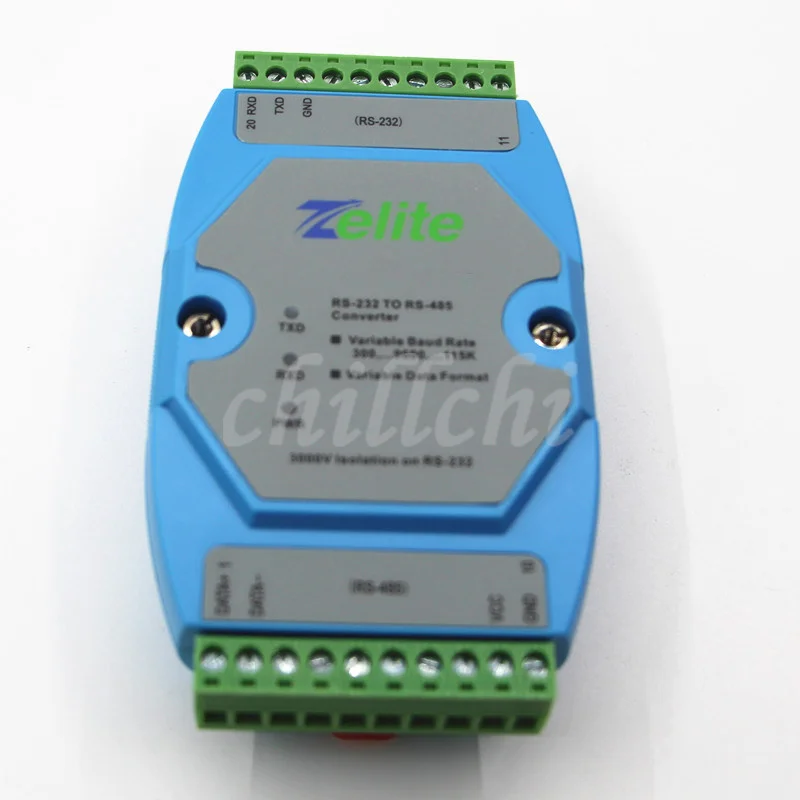

Интерфейс терминала
