Бесплатная доставка Модель: WS-AH40-C 20-30 мпа пневматический насос высокого давления для зажима инструментов Система жидкого насоса с воздушным приводом включает в себя WS-AH40-C Модель-это полный гидравлический блок, готовый к подключению, который предназначен для генерации рабочего давления до 80МПа. Подходит для питания различных средних, таких какМасло, вода Или коррозионные жидкости. Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не будет необходимо. Для работы с этой системой жидкий насос с воздушным приводом должен быть оснащен блоком управления воздухом, комбинированным фильтром и сепаратором воды, клапаном регулирования давления, манометром, а также ручным клапаном сброса. В этой операции насос будет установлен на резервуар из нержавеющей стали в раме из нержавеющей стали компактным и экономичным образом. ВысокаяМанометры, манометр, клапан рециркулятора воздуха, Клапан Загрузки Желаемое рабочее давление может быть достигнуто путем регулировки давления воздуха при вождении. Когда давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок может быть использован для всех видов испытаний давления и испытательных инструментов для научно-исследовательских и испытательных учреждений или для других функций, требующих определенного давления. Конфигурация систем включает в себя: Датчик давления воздуха, датчик давления на выходе (на первой линии панели) Ручной шар (для управления Вкл/Выкл системой), клапан регулятора давления воздуха (для контроля давления воздуха) Загрузочный игольчатый клапан (для сброса высокого давления), он находится на второй линии, а также включает 1 комплект AH100 с воздушным приводом жидкого насоса,/4 литровый гидравлический бак внутри шкафа и связанных с ним трубопроводов

Технические параметры  Тип WS-AH40-C Давление воздушного привода 3-8 бар Максимальное давление на выходе (При давлении воздушного привода 8 бар) 32 МПа Генерация давления Модель жидкого насоса с воздушным приводом: AH40 Соотношение давления 40: 1 Расход воздуха 0,6-1,2 м3/мин Операционная среда Масло, вода, некоррозионные жидкости Средство для вождения Сжатый воздух Емкость бака масла/воды 4л или 13 литров, Может быть дополнительно Размеры (Ш x Г x В) 500x450x450мм Модель AH40, максимальная скорость наполнения составляет около: 9-10 л в минуту, когда давление увеличивается, скорость потока снижается Спецификация насоса AH40 как ниже для справки, это также для жидкостной системы



Технические данные насоса внутри шкафа





Рабочее давление 7 бар насос с воздушным приводом
Модель	Максимальный выход  Давление (бар)	Максимальное выходное давление жидкости 1 МПа = 10 бар = 10 кг/см2
		0	20	40	70	100	150	200	300	400	450	500	550	600	700	900	1200	1700	2350
		Максимальный расход жидкости л/мин
AH16	132	24,84	18,5	14,7	11,2	9,05	0
AH20	160	16,2	13,9	12,8	10,09	8,63	0
AH28	232	12,8	11,9	9,4	8,9	7,1	6,4	0
AH40	531,2	10,7	9,37	8,03	6,53	5,22	4,98	4,12	0
AH64	498	5,51	5,17	4,74	3,53	3,34	2,82	2,51	2,10	1,29
AH80	640	4,44	3,95	3,26	3,23	2,82	2,62	2,32	2,13	1,63	1,43	1,23	1,04	0
AH100	830	3,93	3,47	3,01	2,73	2,65	2,51	2,37	2,01	1,75	1,62	1,51	1,37	1,25	0
AH130	1079	2,48	2,44	2,41	2,36	2,31	2,18	2,04	1,90	1,7	1,6	1,53	1,45	1,31	1,12	0
AH170	1411	1,82	1,8	1,78	1,76	1,73	1,71	1,66	1,61	1,50	1,46	1,35	1,20	0,97	0,85	0,79	0
AH240	1992	1,57	1,55	1,54	1,51	1,48	1,45	1,43	1,42	1,38	1,37	1,14	0,92	0,81	0,76	0,57	0,34	0
AH300	2490	1,23	1,12	1,05	0,98	0,85	0,76	0,64	0,61	0,58	0,55	0,52	0,48	0,45	0,41	0,37	0,22	0,18	0
AH400	3200	0,98	0,85	0,63	0,62	0,52	0,41	0,3	0,29	0,28	0,27	0,26	0,25	0,24	0,23	0,21	0,18	0,1



Применение

Гидростатические испытания и испытания давления для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. Д.Гидростатические и динамические испытания компонентов самолетов

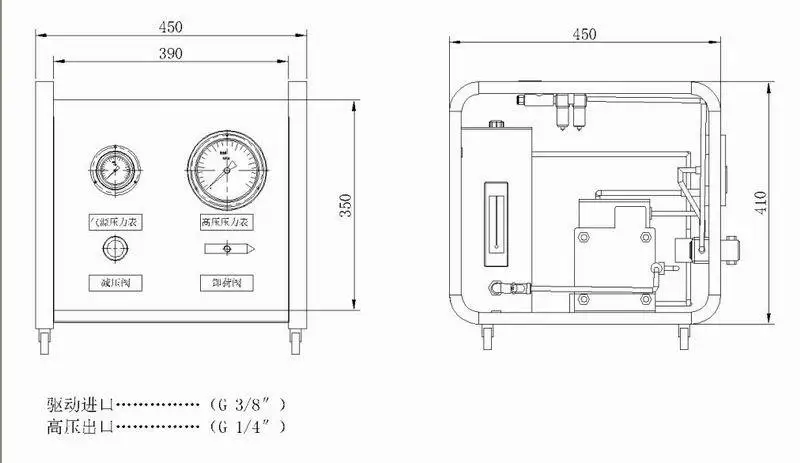

Чертеж системы жидкого насоса

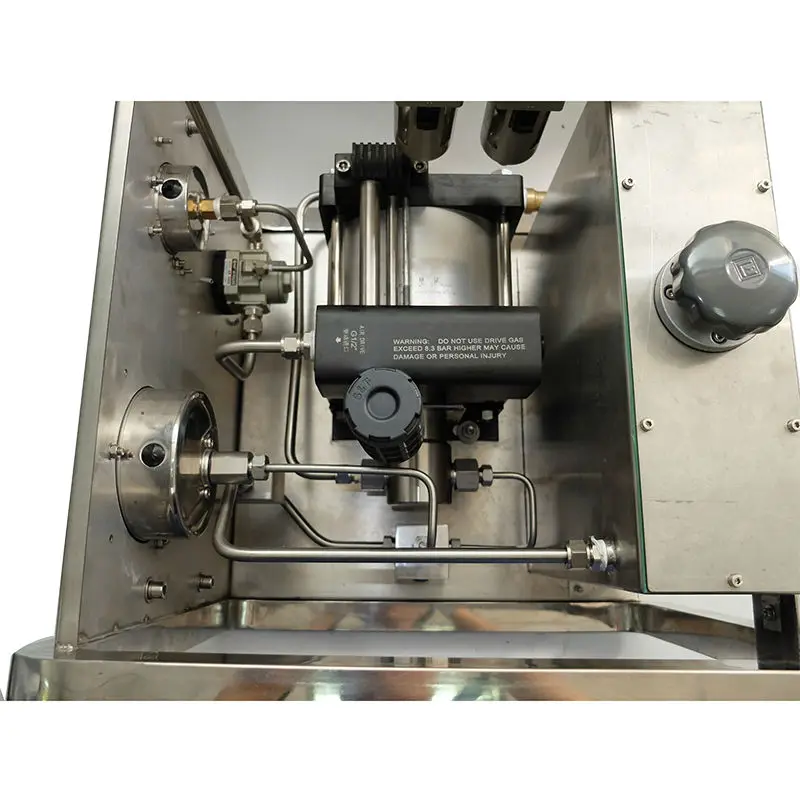

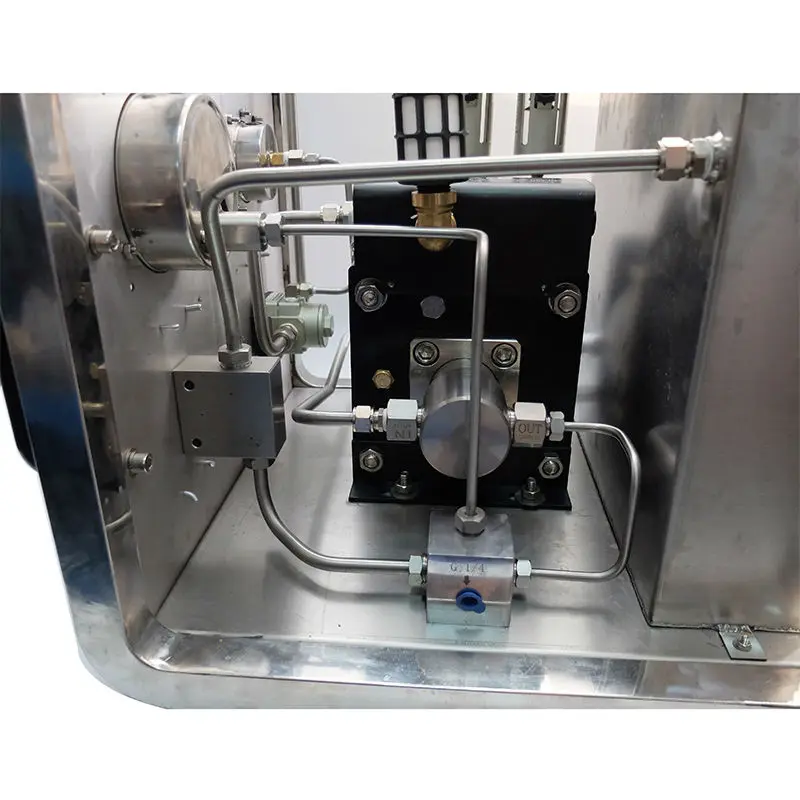

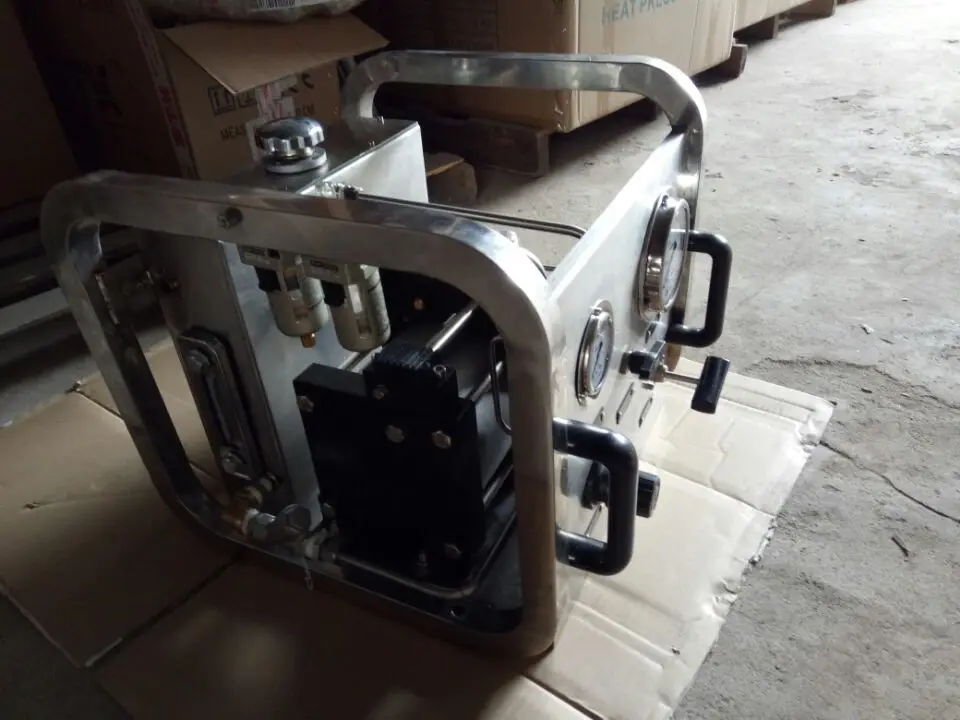

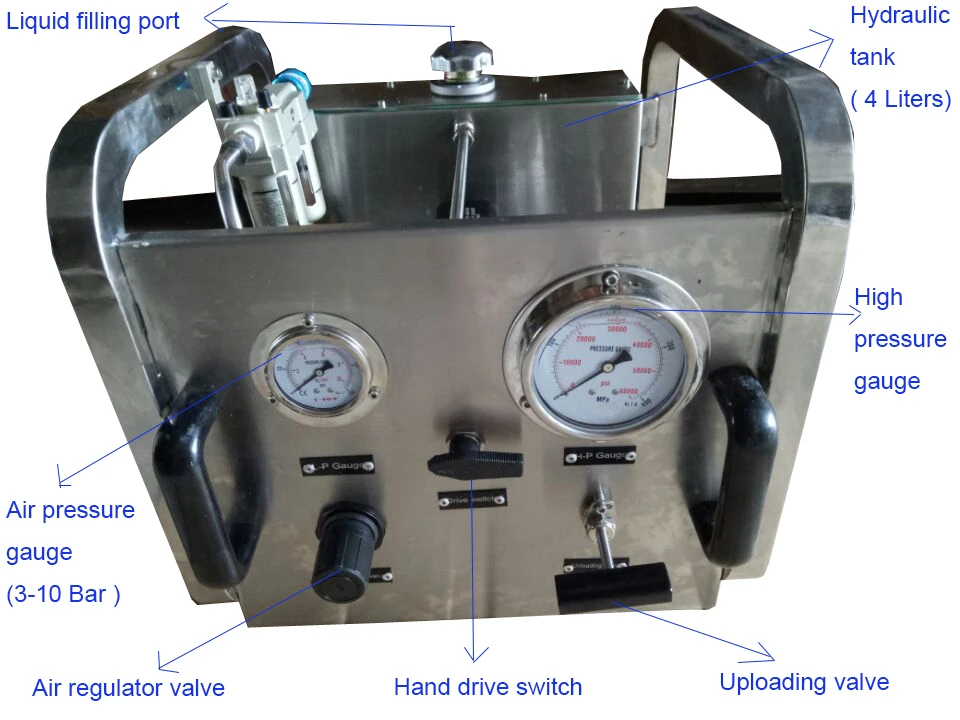

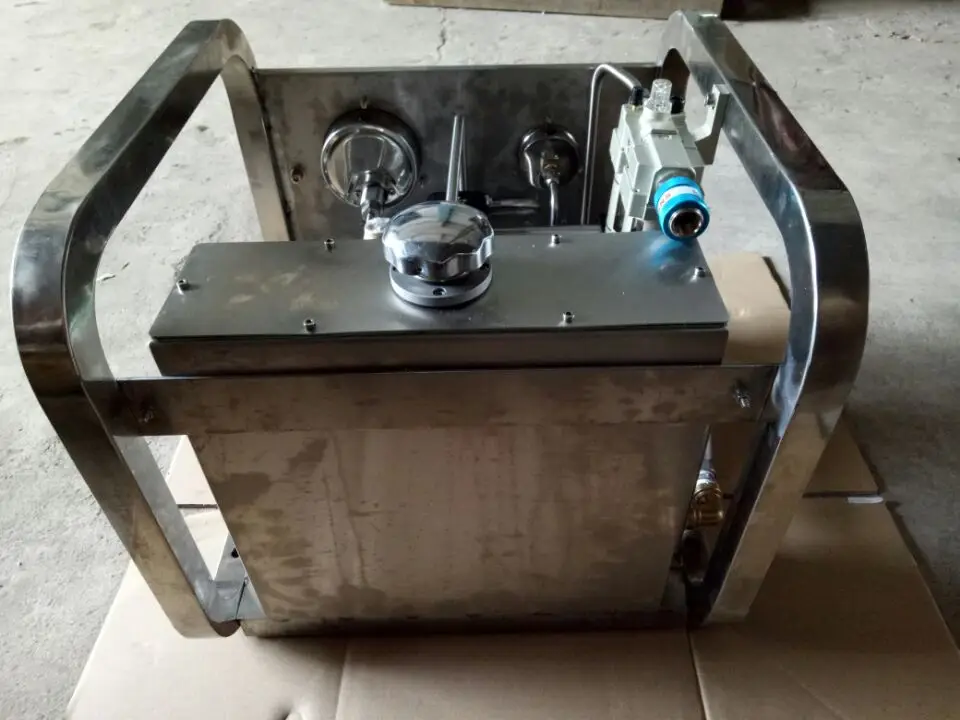

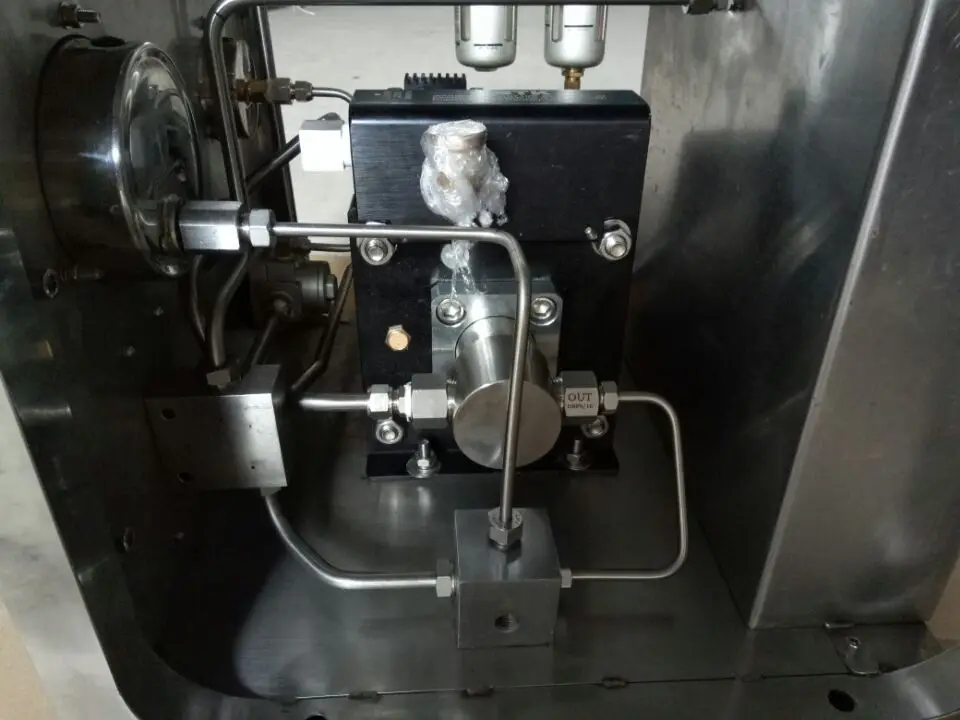

Реальные фотографии системы жидкого насоса
