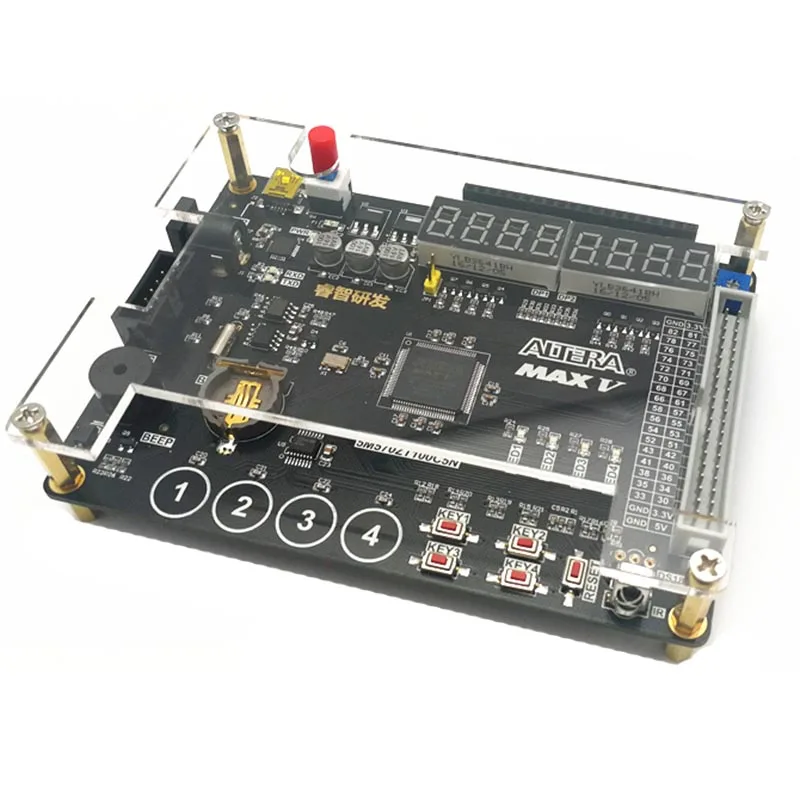

Плата для обучения Altera MAX V 5M570T100CN



Описание:

Этот Совет по развитию использует 5M570ZT100CN чип дизайн, два слоя золота погружения процесс печатной платы, в том числе богатыми периферийными устройствами, как, например, 8 бит цифровой светодиодной лампой, высокоточный, часы, CP1202, USB, UART, нажатием кнопки, И обеспечивает стандартное 40-контактное расширение. Поддержка многих модулей, таких как VGA модуль, USB модуль, сетевой модуль и так далее.



Основные параметры оборудования:

Основной чип: 5M570T100CN

Интерфейс питания: Mini, USB или DC-5mm

Чип питания: 1117-3,3 в 117-1,8 в

Фильтрующий конденсатор: 3 100 мкФ Алюминиевые Электролитические Конденсаторы, несколько 104 керамических конденсаторов

Защита цепи: 1 а Самовосстанавливающийся Предохранитель

Основной кристалл: 1 50 МГц на основных часах 1, защищены Кристальные прокладки (PCB back)

Сброс: Кнопка сброса 1 бит

Переключатель: синий и белый переключатель блокировки

Индикатор цепи: 1 плата разработки, индикатор питания Светильник (красный), 2 UART приема и отправки индикатор светильник s (красный)

Интерфейс загрузки: стандартный порт для загрузки Altera 2X5 10PIN JTAG.

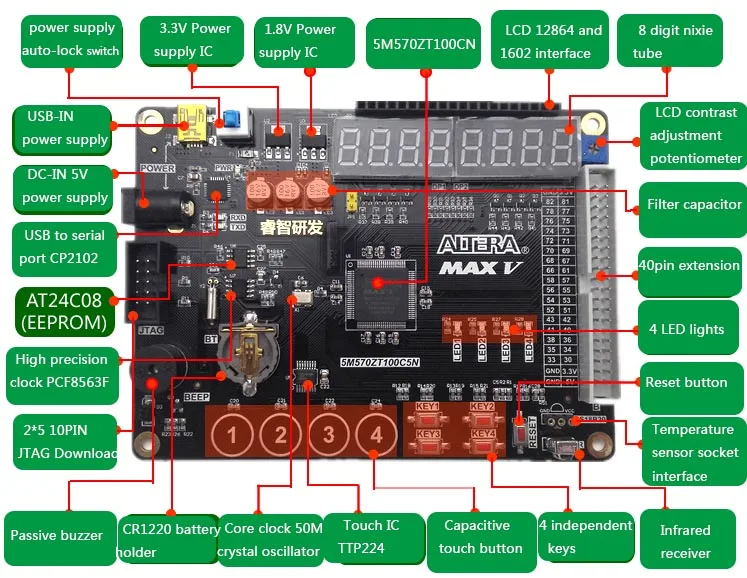

  Аппаратные параметры периферийных деталей:

4 бит емкостная сенсорная кнопка (TTP224 сенсорный экран IC)

4 бит независимый ключевой

4 бит с красной подсветкой светодиодный

8-значный светодиодная энергосберегающая трубка

12864 и 1602 жидкокристаллический интерфейс

ЖК-дисплей контраст потенциометр

Пассивный зуммер

Высокоточный чип часов PCF8563F (с держателем батареи)

IIC интерфейс памяти AT24C08 (EEPROM)

CP2102 USB UART

Инфракрасный приемник

Интерфейс датчика температуры DS18B20 (за исключением IC)

40PIN стандартные длины

Посылка включает в себя:   1 * плата разработки Altera MAX V
