Бесплатная доставка Модель: WS-AH170-C 100 -140 МПа высокого давления с пневматическим приводом высокого давления

Liquidsystem, портативный блок жидкостной системы высокого давления, испытательный стенд высокого давления, ручная жидкость

Система, портативный ручной блок управления жидкостной системой, портативная система давления жидкости

Система жидкого насоса с воздушным приводом включает в себя WS-AH170-C Модель-это полный гидравлический блок, готовый к подключению, который предназначен для генерации рабочего давления до140MPa.Подходит для питания различных средних, таких какРастительное масло,Вода или коррозионные жидкости. Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не будет необходимо. Для работы с этой системой жидкий насос с воздушным приводом должен быть оснащен блоком управления воздухом, комбинированным фильтром и сепаратором воды, клапаном регулирования давления, манометром, а также ручным клапаном сброса. В этой операции насос будет установлен на резервуар из нержавеющей стали в раме из нержавеющей стали компактным и экономичным образом. ВысокаяМанометры, манометр, клапан рециркулятора воздуха, Клапан Загрузки Желаемое рабочее давление может быть достигнуто путем регулировки давления воздуха при вождении. Когда давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок используется для всех видов испытаний давления и испытательных инструментов для научно-исследовательских и испытательных учреждений или для других функций, требующих определенного давления.

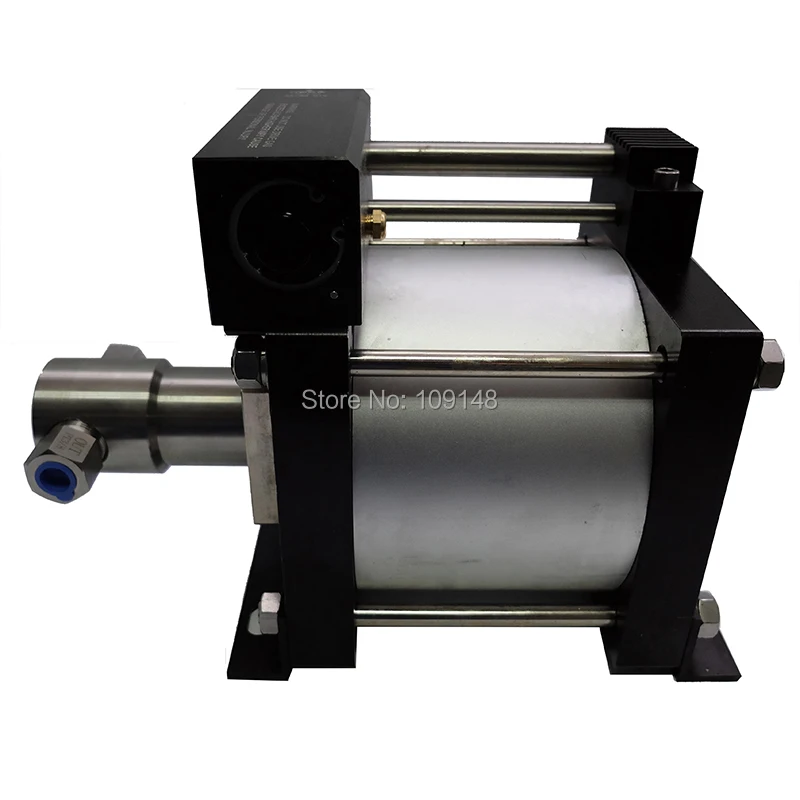

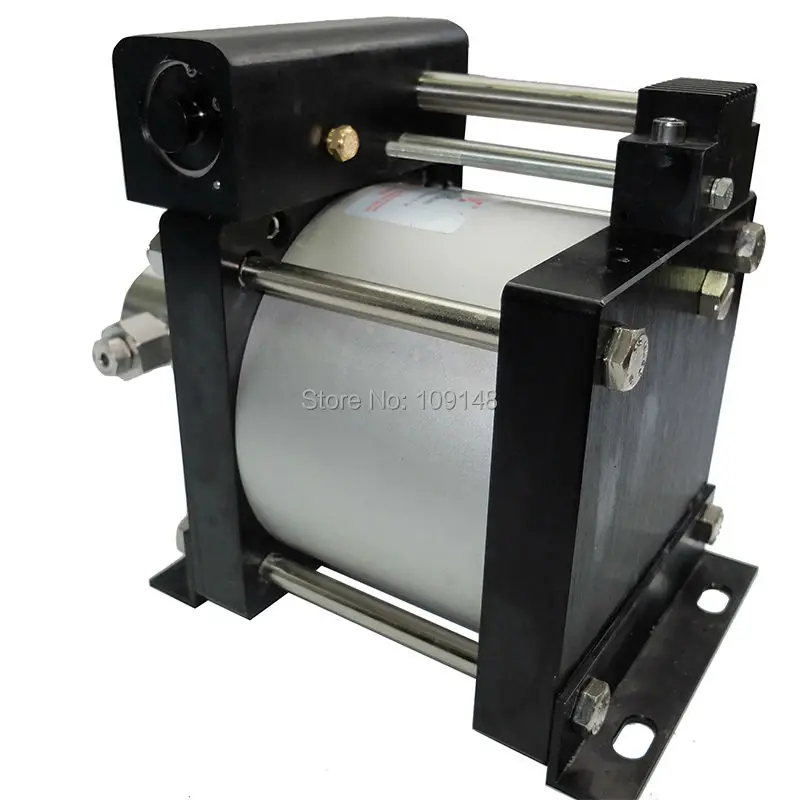

Конфигурация систем включает в себя:Датчик давления воздуха, датчик давления на выходе (на первой линии панели) Ручной шар (для управления Вкл/Выкл системой), клапан регулятора давления воздуха (для контроля давления воздуха) Загрузочный игольчатый клапан (для сброса высокого давления), он находится на второй линии, а также включает 1 комплект AH100 с воздушным приводом жидкого насоса, 4 литра гидравлического бака внутри шкафа и связанных с ним трубопроводов

Технические параметры  Тип WS-AH170-C Привода воздуха высокого давления 3-8bar Макс. Выходное давление (При давлении воздушного привода 8 бар) 140Mpa (Манометр на выходе 0-140 МПа) Поколение давления Модель жидкого насоса с воздушным приводом: AH170 Давление соотношение 170:1 Расход воздуха 0,6-1,2 m3/мин Рабочая среда Масло, вода, некоррозионные жидкости Звено Сжатого воздуха Емкость бака масла/воды 4L или 13 л, Может быть дополнительно Размеры (Ш x Г x В) 500x350x300mm AH170 модель, максимальная скорость заполнения составляет около:1-1,8 литрВ минуту, когда давление увеличивается, скорость потока снижается Спецификация насоса AH170 как ниже для справки, это также для жидкостной системы



Рабочее давление 7 бар насос с воздушным приводом
Модель	Максимальная выходная мощностьДавление (бар)	Максимальное выходное давление жидкости 1 МПа = 10 бар = 10 кг/см2
		0	20	40	70	100	150	200	300	400	450	500	550	600	700	900	1200	1700	2350
		Максимальный расход жидкости л/мин
AH16	132	24,84	18,5	14,7	11,2	9,05	0
AH20	160	16,2	13,9	12,8	10,09	8,63	0
AH28	232	12,8	11,9	9,4	8,9	7,1	6,4	0
AH40	531,2	10,7	9,37	8,03	6,53	5,22	4,98	4,12	0
AH64	498	5,51	5,17	4,74	3,53	3,34	2,82	2,51	2,10	1,29
AH80	640	4,44	3,95	3,26	3,23	2,82	2,62	2,32	2,13	1,63	1,43	1,23	1,04	0
AH100	830	3,93	3,47	3,01	2,73	2,65	2,51	2,37	2,01	1,75	1,62	1,51	1,37	1,25	0
AH130	1079	2,48	2,44	2,41	2,36	2,31	2,18	2,04	1,90	1,7	1,6	1,53	1,45	1,31	1,12	0
AH170	1411	1,82	1,8	1,78	1,76	1,73	1,71	1,66	1,61	1,50	1,46	1,35	1,20	0,97	0,85	0,79	0
AH240	1992	1,57	1,55	1,54	1,51	1,48	1,45	1,43	1,42	1,38	1,37	1,14	0,92	0,81	0,76	0,57	0,34	0
AH300	2490	1,23	1,12	1,05	0,98	0,85	0,76	0,64	0,61	0,58	0,55	0,52	0,48	0,45	0,41	0,37	0,22	0,18	0
AH400	3200	0,98	0,85	0,63	0,62	0,52	0,41	0,3	0,29	0,28	0,27	0,26	0,25	0,24	0,23	0,21	0,18	0,1

Приложений



Гидростатические испытания и испытания давления для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. Д.Гидростатические и динамические испытания для авиационного компонента Чертеж системы жидкого насоса

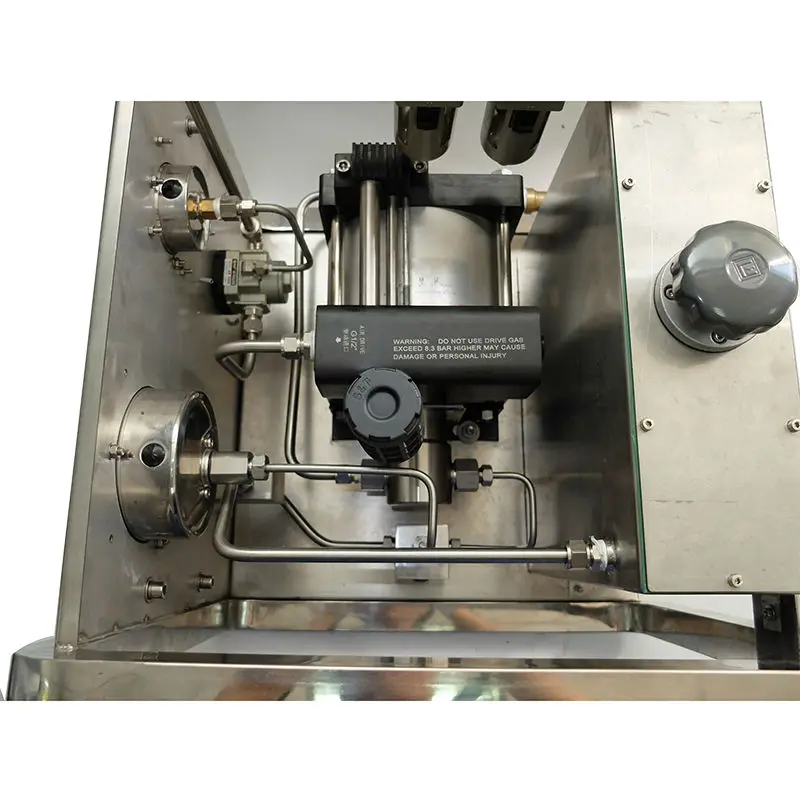

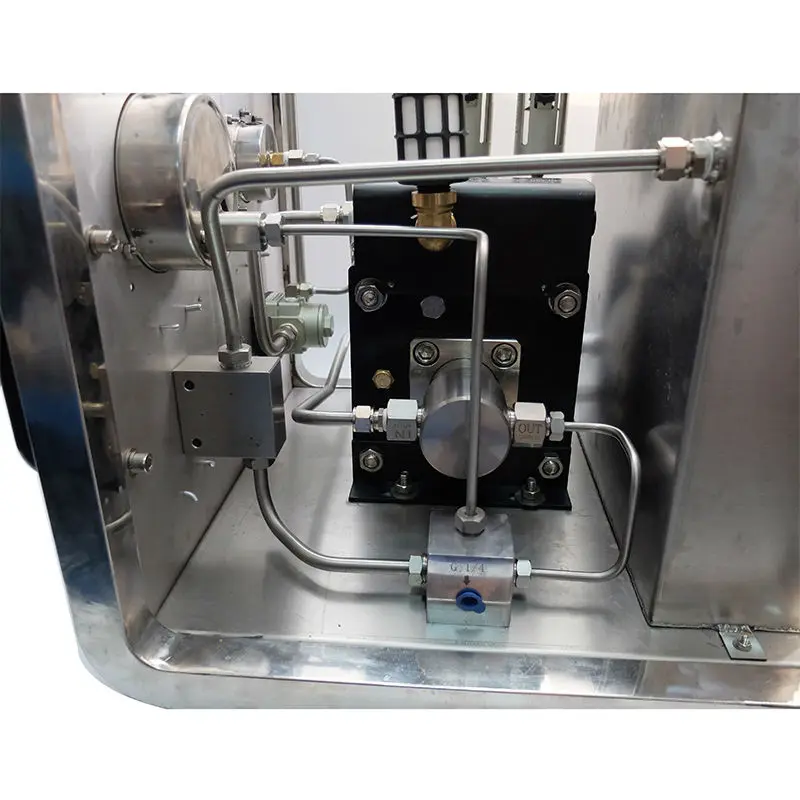

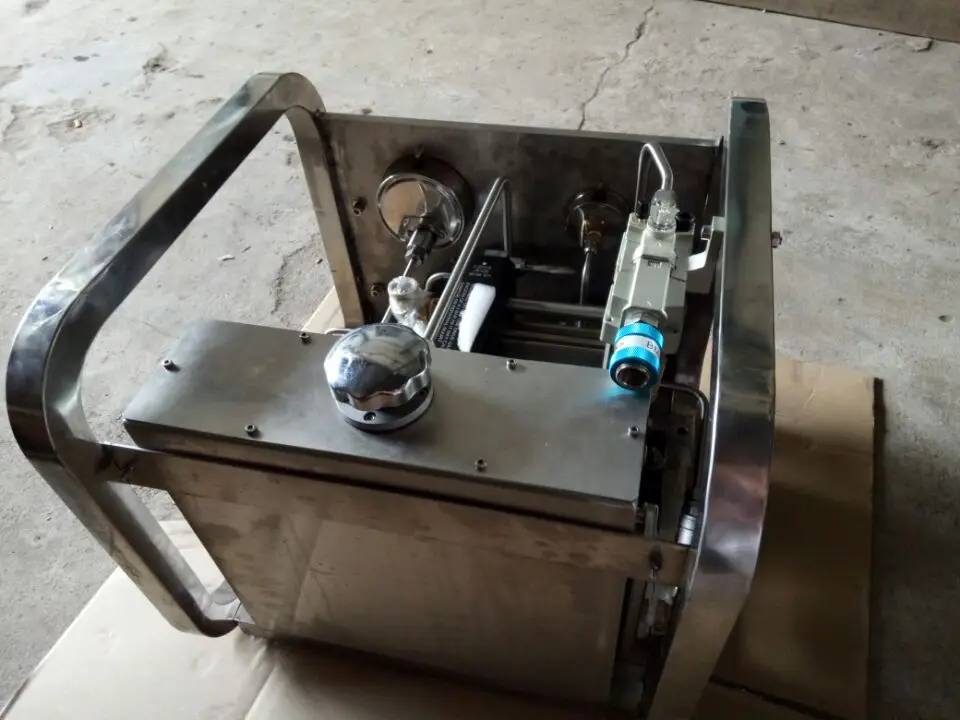

Реальные фотографии системы жидкого насоса
