Понижающий источник питания CC CV Регулируемый Модуль 10 А преобразователь модуль - купить

Купить Понижающий источник питания CC CV Регулируемый Модуль 10 А преобразователь модуль

CC CV понижающий Питание Регулируемый Модуль 10A DC-DC конвертер Напряжение регулятор модуль преобразователя постоянного тока 7V-36V до 1,5-35 В регулятор напряжения

Особенности:

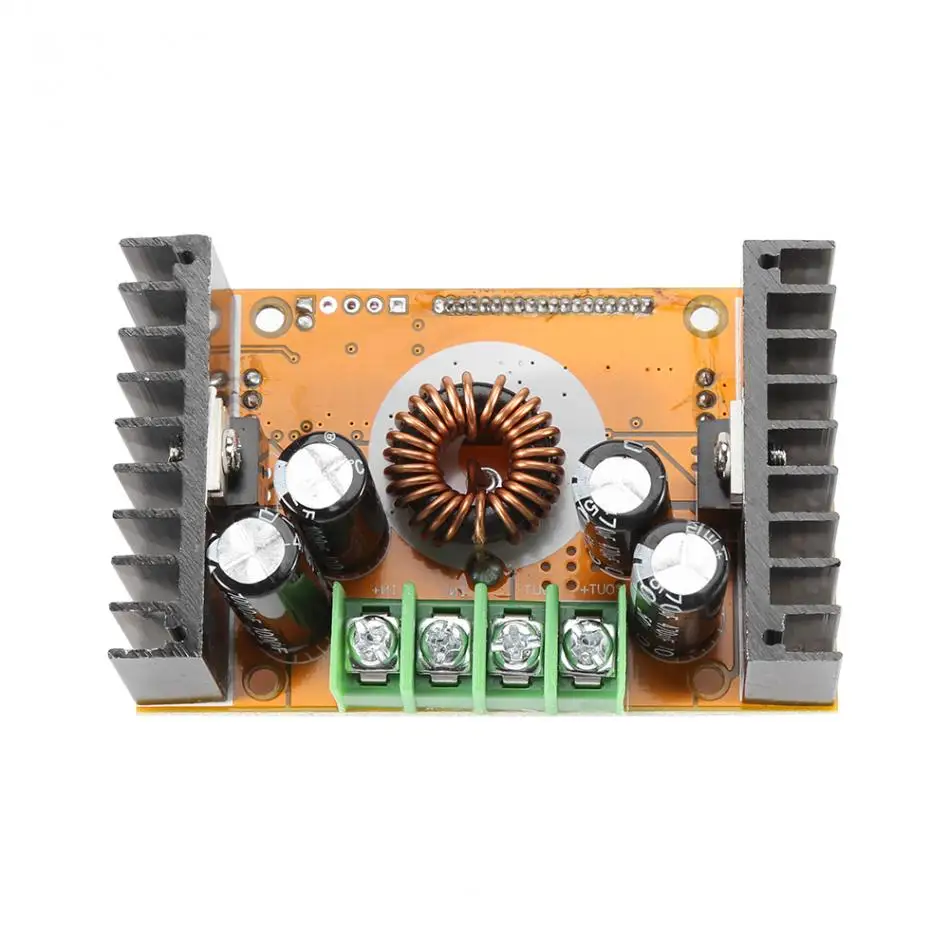

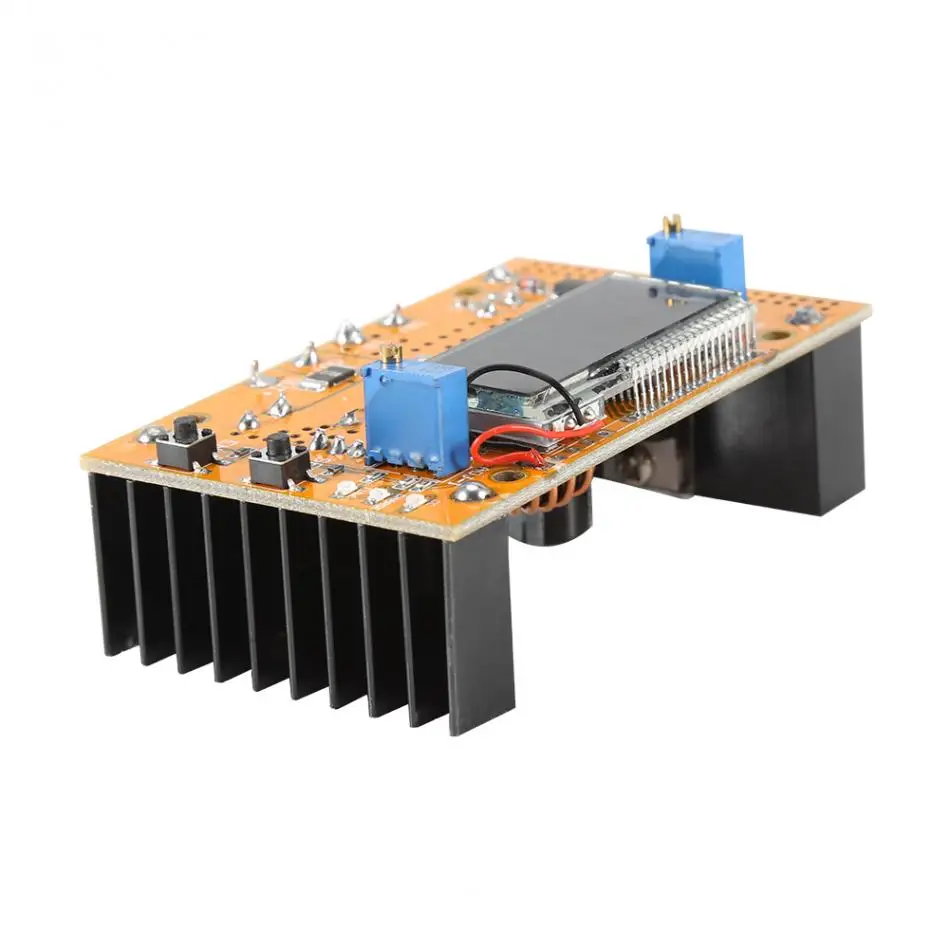

Два теплоотвода обеспечивают лучшую теплоотдачу и более стабильную работу. Светодиодный светильник индикатора на борту делает рабочее состояние более интуитивным. Он имеет широкий диапазон входного напряжения от 7 до 36В постоянного тока и выходное напряжение от 1,5 V до 35V. Поставляется с 2 акриловыми досками и множеством стоек, винтов, которые вы можете сделать внешним покрытием. Широко используется для аккумуляторной батареи, силовых трансформаторов, регулируемого блока питания DIY, промышленного оборудования и т. д.

Технические характеристики:

Входное напряжение: 7-36 в

Выходное напряжение: 1,5 V-35V

Напряжение разница: 1,5 V

Выходной ток: макс. 10А (регулируется, рекомендуется в 8А; 5А 70 Вт или меньше при комнатной температуре может быть естественным охлаждением, в противном случае, пожалуйста, увеличьте тепловыделение. Постоянный ток можно регулировать только при напряжении на выходе выше 2 В. Регулировка тока может работать только при постоянном состоянии тока)

Выходная мощность: максимум 150 Вт (рекомендуется в 100 Вт, пожалуйста, уменьшите мощность при использовании при большой разнице напряжения)

Температура: -20 ~ + 75 ℃ (увеличивает тепловыделение, если температура силовой трубки перегревается)

Рабочая частота: 300 кГц

Макс. Эффективность преобразования: 95%

Защита от короткого замыкания: Да, установленное значение постоянного тока

Защита от обратной полярности на входе: нет, пожалуйста, добавьте диод

Выход анти-рефлюкса: нет, пожалуйста, добавьте диод для зарядки

Размер: 80x53x35 мм/3,15x2,08x1,37"

Установка:

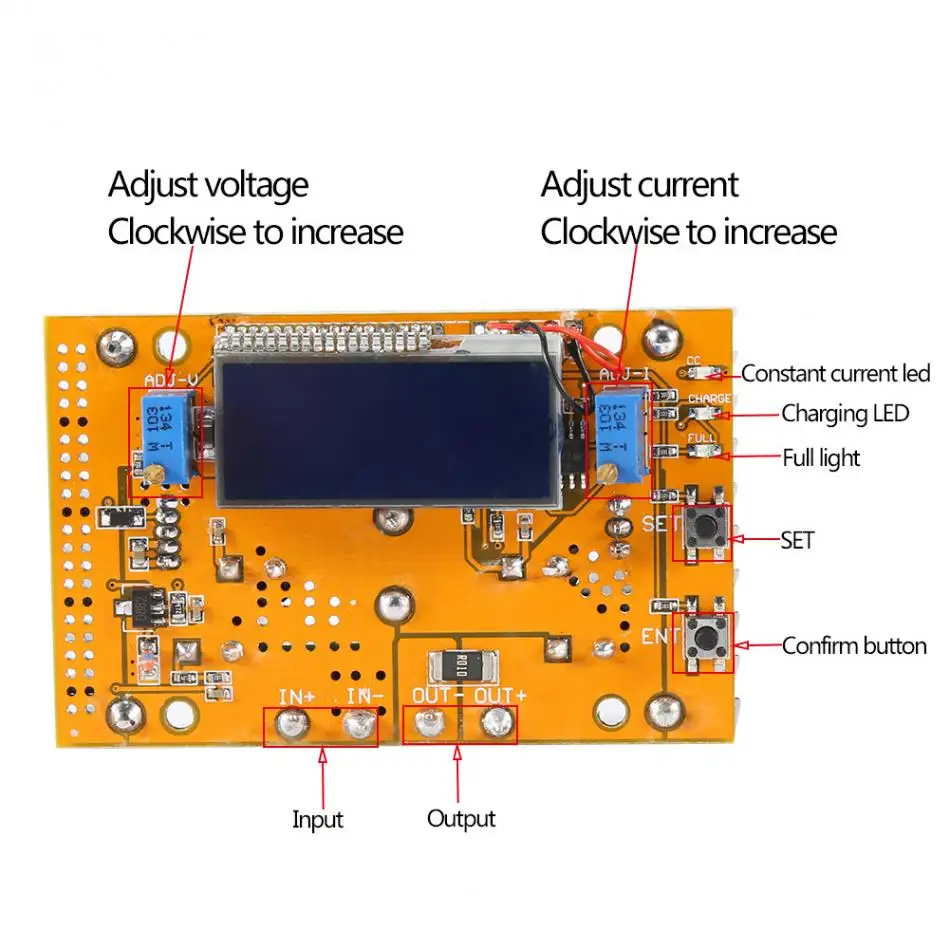

Кнопка настройки может установить три режима отображения:

1. Режим F-0: отображение выходного напряжения;

2. Режим F-1: отображение входного напряжения;

3. Режим F-2: попеременно отображает Входное и выходное напряжение;

Пресс в"Набор"Кнопка для цикла трех режимов отображения, соответствующий светодиодный индикатор будет включен или выключен, затем нажмите"ENT"Кнопка для сохранения и выхода. Пресс в"ENT"Кнопка только для включения/выключения подсветки ЖК-экрана.

Ручная калибровка:

Напряжение: Нажмите и удерживайте"Набор"Кнопка включения, чтобы войти в режим калибровки напряжения, экран начинает мигать. Релиз"Набор"Кнопка, нажмите"Набор"Снова для увеличения, нажмите"ENT"Чтобы уменьшить, вы можете откалибровать входное напряжение. Он автоматически сохранит после 2 секунд.

Ток: Нажмите и удерживайте"ENT"Кнопка включения, чтобы войти в режим калибровки тока, экран начинает мигать. Релиз"ENT"Кнопка, нажмите"Набор"Для того, чтобы увеличить, нажмите"ENT"Чтобы уменьшить, вы можете откалибровать входное напряжение. Он автоматически сохранит после 2 секунд.

Если выходное напряжение не может быть отрегулировано, это связано с тем, что напряжение по умолчанию составляет около 20 в. Антиблокировочный поворот ADJ-V 10 кругов выше до изменения значения напряжения, затем напряжение можно регулировать нормально.

Приложений

Обратите внимание, что постоянный регулируемый ток должен быть больше фактического выходного тока нагрузки, чтобы войти в режим постоянного тока, в противном случае это будет состояние постоянного напряжения. Состояние постоянного тока будет включено, когда выходное напряжение выше 2 В.

1. Используйте в качестве обычных понижающих модулей с возможностями защиты от перегрузки по току.

Инструкции по уходу за изделием

(1) в условиях отсутствия нагрузки Отрегулируйте"Постоянное напряжение потенциометр"ADJ-V", Чтобы выходное напряжение достигло желаемого значения;

(2) модуль прямого замыкания на выходе s (грубая находка изделий или Зажимная проволока укорочена до выходного терминала, Примечание: Не замыкайте при напряжении настройки), затем Отрегулируйте постоянный потенциометр"ADJ-I"Отображение значения тока достигает предустановленного значения защиты от перегрузки по току; Или подключение к току нагрузки также регулируется. (Например, бортовой Амперметр показывает текущее значение 4A, затем максимальный ток модуля ограничен 4A, 4A светодиодный ток постоянного тока на красный светильник)

(3) подключен к нагрузке и работе.

2. Используйте в качестве зарядного устройства

Инструкции по уходу за изделием

(1) определяет, что батарея напряжение и зарядный ток никель-металл-; (Параметры лития 3,7 V / 2200mAh, затем Поплавковый стабилизатор напряжения 4,2 V, максимальный зарядный ток никель-металл-1C, а именно 2200mA)

(2) в условиях отсутствия нагрузки Отрегулируйте"Постоянное напряжение потенциометр"ADJ-V"Чтобы выходное напряжение достигло поплавкового напряжения;

(3) выходы непосредственно укороченный модуль (грубые найти предметы или щипцы провода коротко замыкаются на выходной терминал, Примечание: Не короткого замыкания, когда Настройте напряжение), затем Отрегулируйте постоянный потенциометр"ADJ-I"Отображение значения тока зарядного тока достигает заданного значения; Или подключение к току нагрузки также регулируется.

(4) Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, постепенно превращается в постоянное напряжение зарядки, постоянный ток зарядки, если Настройка тока зарядки 1А, Затем, когда ток зарядки составляет менее 0,1а, когда индикатор зарядки светильник выключен желтым, полный синий индикатор светильник включается и аккумулятор полностью заряжен), зарядка завершена, отключите клеммы батареи, затем отсоедините вход, чтобы предотвратить повреждение модуля от рефлюкса батареи!

(5) подключен к зарядке аккумулятора.

3. Используйте в качестве модуля с драйвером постоянного тока для светодиода

(1) определите, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях отсутствия нагрузки Отрегулируйте потенциометр постоянного напряжения"ADJ-V"Так что выходное напряжение достигает светодиодный рабочее напряжение;

(3) модуль прямого замыкания на выходе s (грубая находка изделий или Зажимная проволока укорочена до выходного терминала, Примечание: Не замыкайте при напряжении настройки), затем Отрегулируйте постоянный потенциометр"ADJ-I"Чтобы текущее значение достигло заданного дисплея светодиодный ток; Или подключено к нагрузочному току также регулируется.

(4) подключен к светодиодный, испытательный аппарат.

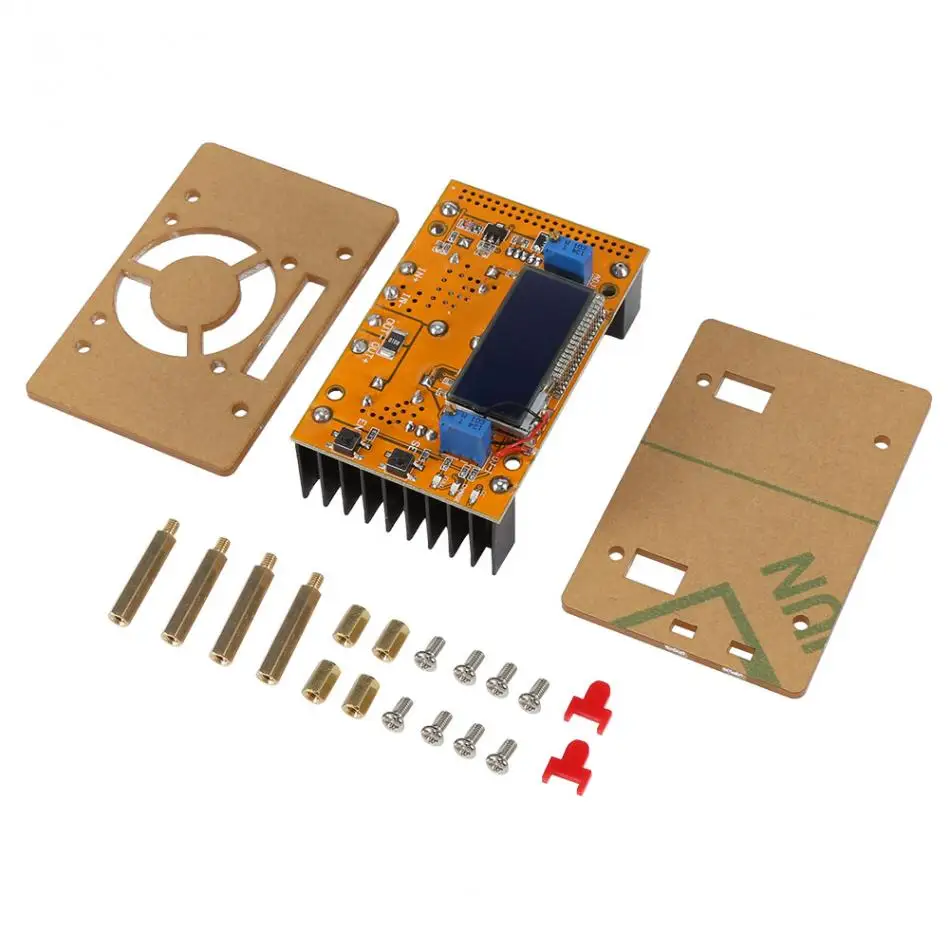

Посылка включает в себя:

1 x модуль

2 акриловая доска (с другими аксессуарами)
