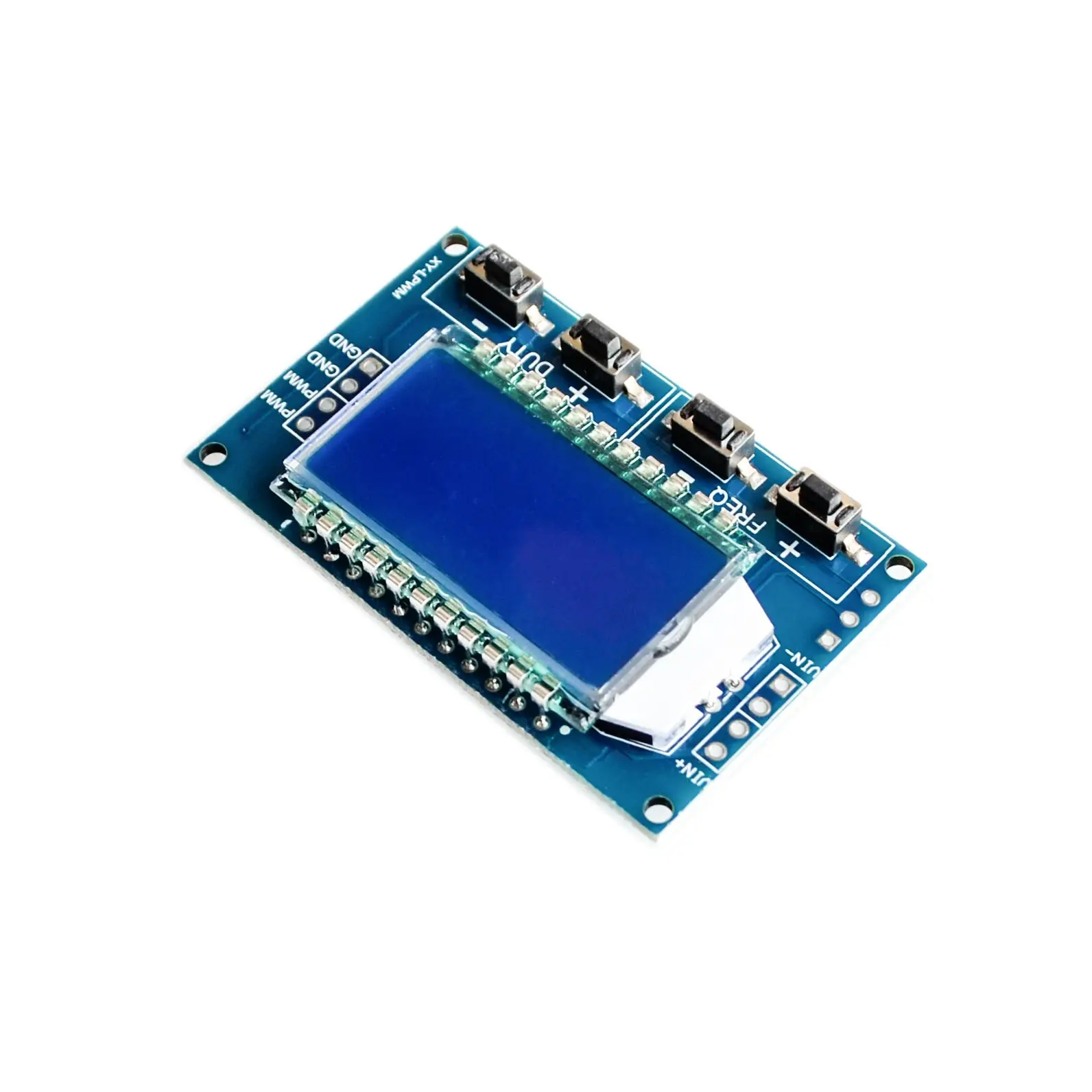

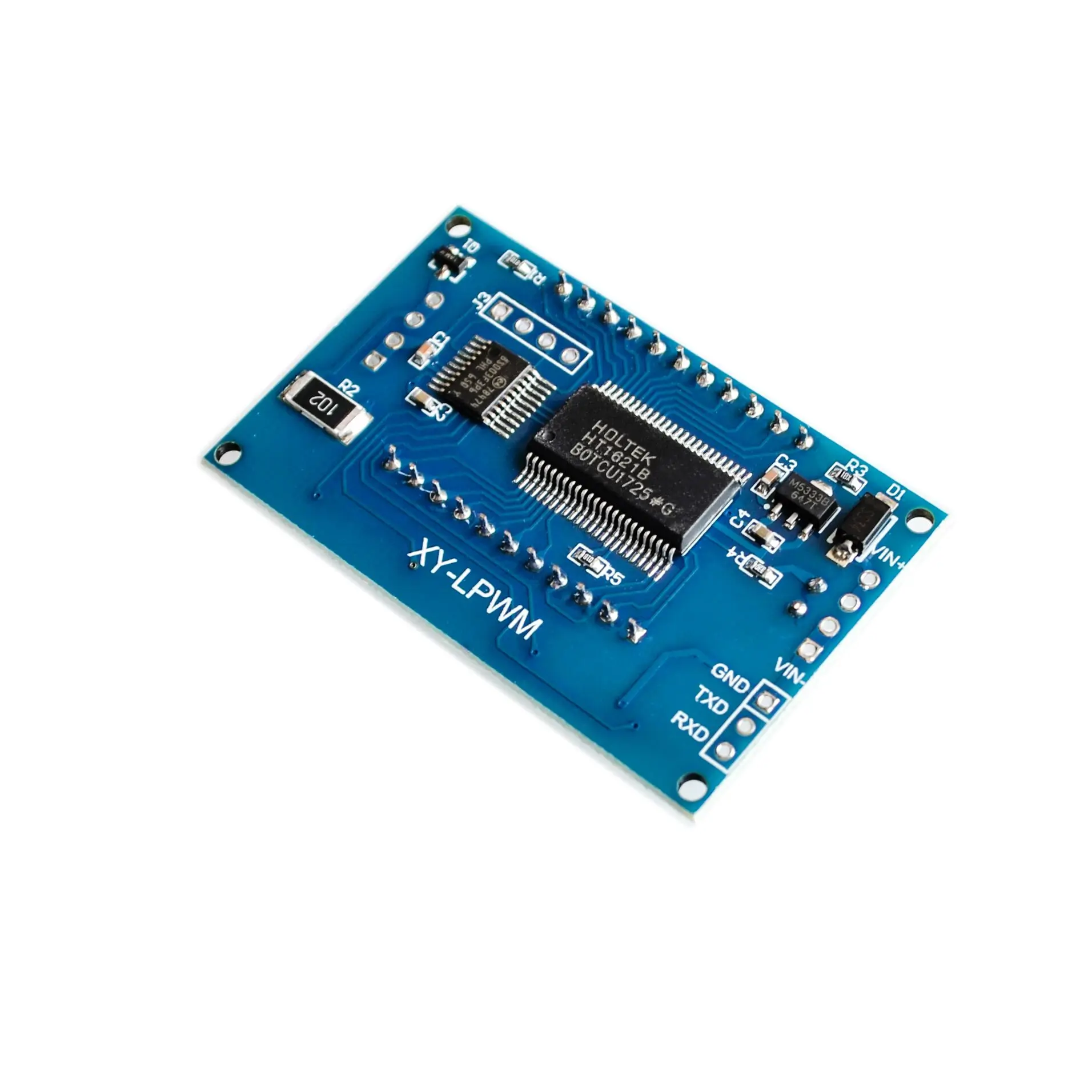

Генератор сигналов 1 Гц-240 кГц Модуль платы ШИМ импульсная частота рабочий цикл - купить

Купить Генератор сигналов 1 Гц-240 кГц Модуль платы ШИМ импульсная частота рабочий цикл

Основные характеристики модуля:1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;Широкий диапазон частот, высокая точность;Серийное общение, TTL уровеньВо-первых, описание модуляPWM выход, вы можете установить частоту, рабочий цикл;Частота делится на четыре диапазона, автоматическое переключение:XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц;X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГцX.X.X (Десятичная точка в десятке): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГцЧастотный дисплей: 100 показывает PWM выход 100 Гц импульса;1,01 показывает PWM выход 1,01 K импульса;54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;1.2.4 означает, что PWM выход 124 кГц импульса;Диапазон рабочего цикла: 0 ~ 100%;Все заданные параметры автоматически сохранены.Во-вторых, настройки параметровМодуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.В-третьих, параметры модуля:Рабочее напряжение: 3,3 ~ 30V;Частотный диапазон: 1 Гц ~ 150 кГц;Точность частоты: точность в каждом диапазоне составляет около 2%;Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;Выходная Амплитуда: амплитуда ШИМ равна напряжению питания;Температура окружающей среды: -20 ~ + 70 °.В-четвертых, сфера применения:Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;Генерирует Регулируемый Пульс для использования MCU;Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).5, серийное управление (одноchip TTL уровень связи)Стандарт связи:9600 бит данных bps: 8Стоп-бит: 1Контрольная цифра: нетУправление потоком: нет1. Установите частоту ШИМ"F101": Установите частоту до 101 Гц (001 до 999)"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)2. Установите рабочий цикл ШИМ"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)Например, D050, установите рабочий цикл PWM 50%3. Прочитайте заданные параметрыОтправьте строку «чтение», чтобы прочитать заданные параметры.Набор успешно возвращается: вниз;Не удалось вернуть установку: осень.

---
