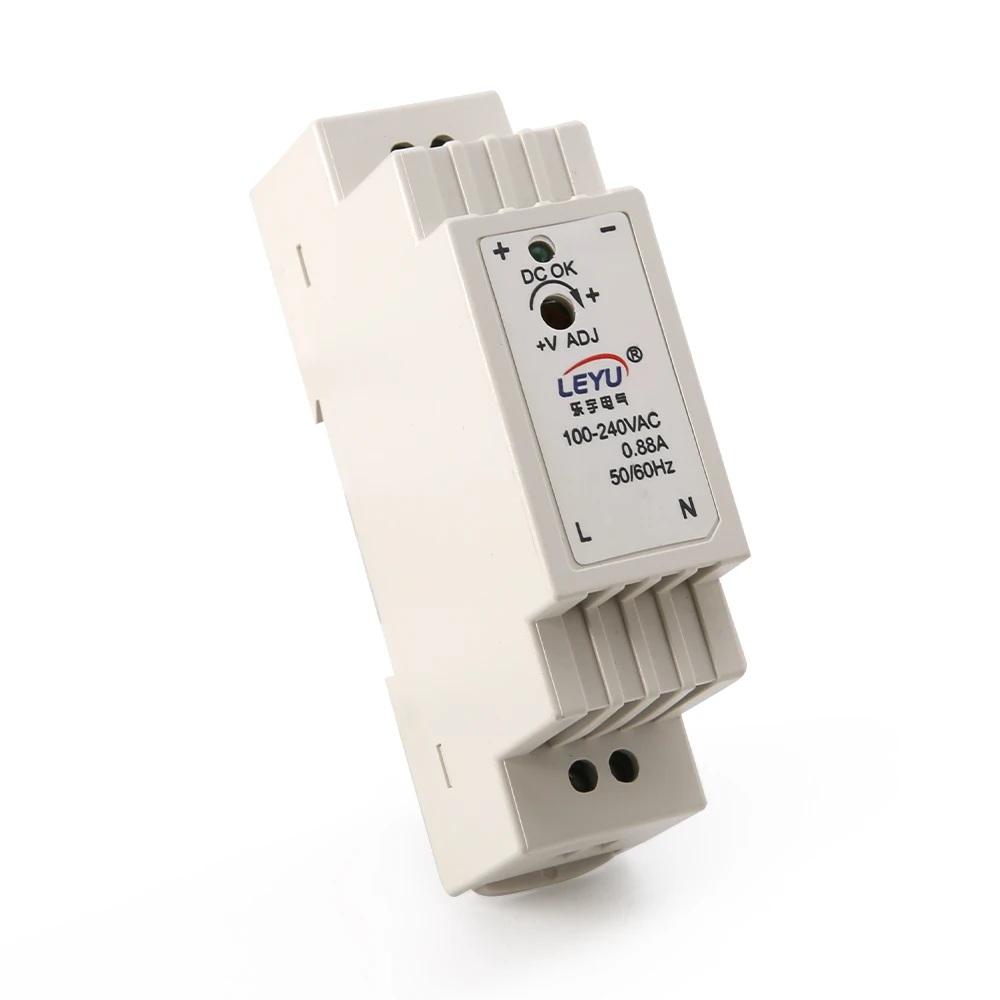

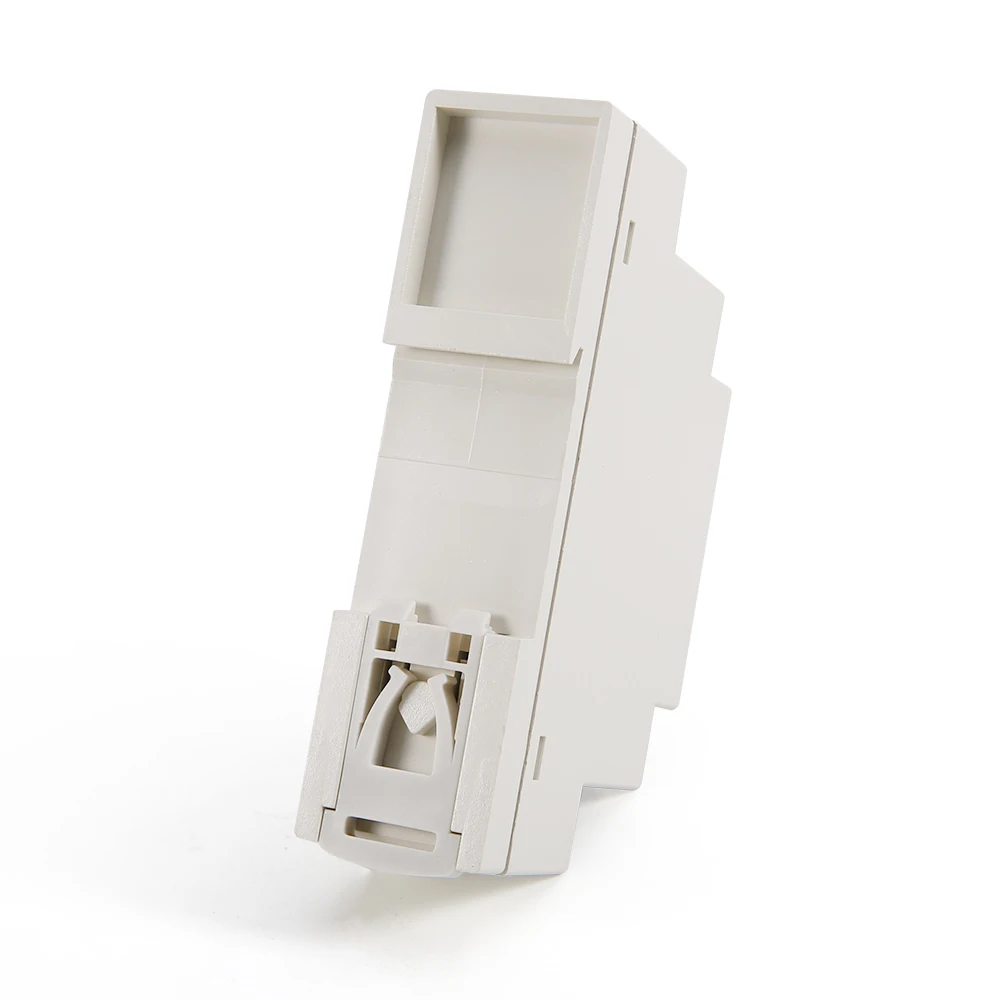

DR 15 Новый дизайн многократная доставка Вт 12 В 24 один выход промышленный блок - купить

Технические характеристики

Выход

Модель

DR-15-5

DR15-12

DR-15-15

DR-15-24

Напряжение постоянного тока

5 В

12 В

15 в

24 В

Номинальный ток

2.4A

1.25A

1А

0.63A

Диапазон тока

0-2.4A

0-1.25A

0-1A

0-0.63A

Номинальная мощность

12 Вт

15 Вт

15 Вт

15,2 Вт

Пульсация и шум

80mVp-p

120mVp-p

120mVp-p

150mVp-p

Напряжение Adj. Диапазон

4,75-5,5 V

10,8-13,2 В

13,5-16,5 V

21,6-26,4 в

Допуск напряжения

± 2%

± 1%

± 1%

± 1%

Линейное регулирование

± 1%

± 1%

± 1%

± 1%

Регулирование нагрузки

± 1%

± 1%

± 1%

± 1%

Настройка, подъем, время ожидания

1000 мс, 50 мс/230 В переменного тока 1000 мс, 50 мс/115 В переменного тока при полной нагрузке 70 мс/230 В переменного тока 16 мс/115 В переменного тока при полной нагрузке

Вход

Диапазон напряжения

85 ~ 264VAC 120 ~ 370VDC

Ток переменного тока

0.88A/115VAC 0.48A/230VAC

Эффективность

77%

84%

83.50%

85%

Пусковой ток

Холодный старт 35A/115VAC 65A/230VAC

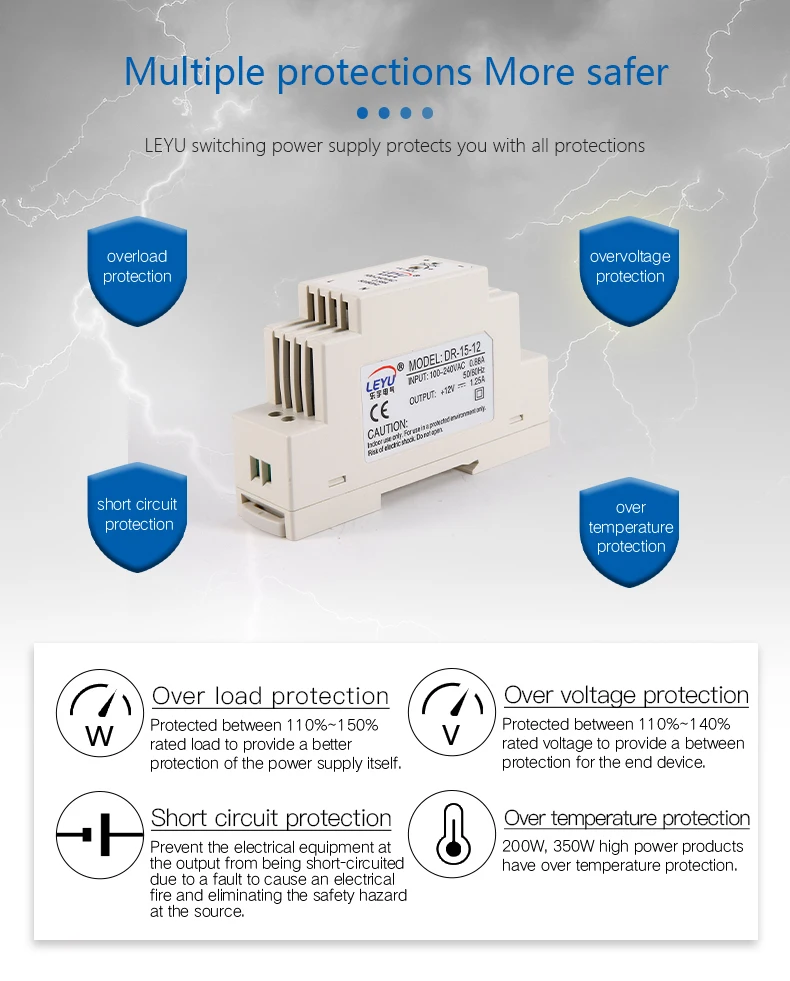

Защита

Перегрузка

105% ~ 160% Номинальная выходная мощность

Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности

Перенапряжение

5,75-6,75 в

13,8-16,2 в

17,25-20,25 в

27,6-32,4 В

Тип защиты: выключение o/p напряжения, зажимное диодом Зенера

Окружающая среда

Рабочая температура. Влажность

-20 ℃ ~ + 60 ℃; 20% ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ℃ ~ + 85 ℃; 10% ~ 95% RH

Температура. Коэффициент

± 0.03%/℃(0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей, монтаж: соответствие IE60068-2-6

Безопасность

Выдерживает напряжение

I/P-O/P: 3KVAC

Сопротивление изоляции

I/P-O/P: 100M Ом/500VDC/ 25 ℃/ 70% RH

Стандарт

Стандарт безопасности

Дизайн относится к UL60950-1,TUV EN60950-1,EN50178

Стандарт EMC

Дизайн относится к EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-2,EN61204-3, тяжелой промышленности,

Другие

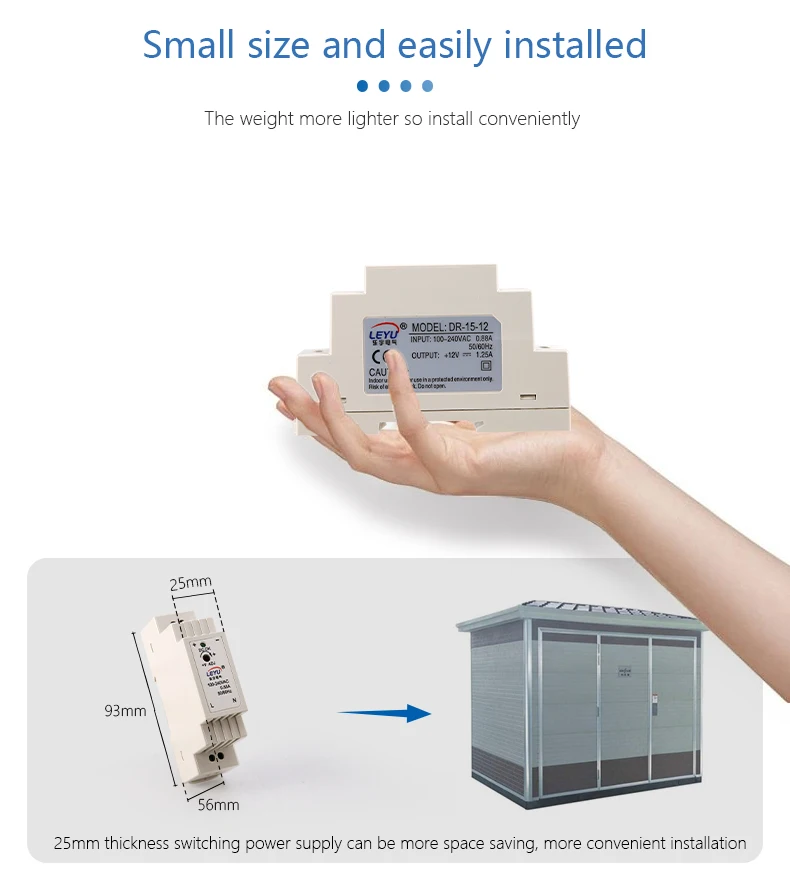

Размеры

25*93*56 мм (Ш * В * Д)

Вес

0,1 кг

Упаковка

140 шт/15кг/0,92 храповой

Примечание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 ℃ температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провод завершены с 0.1μ и 47μ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
