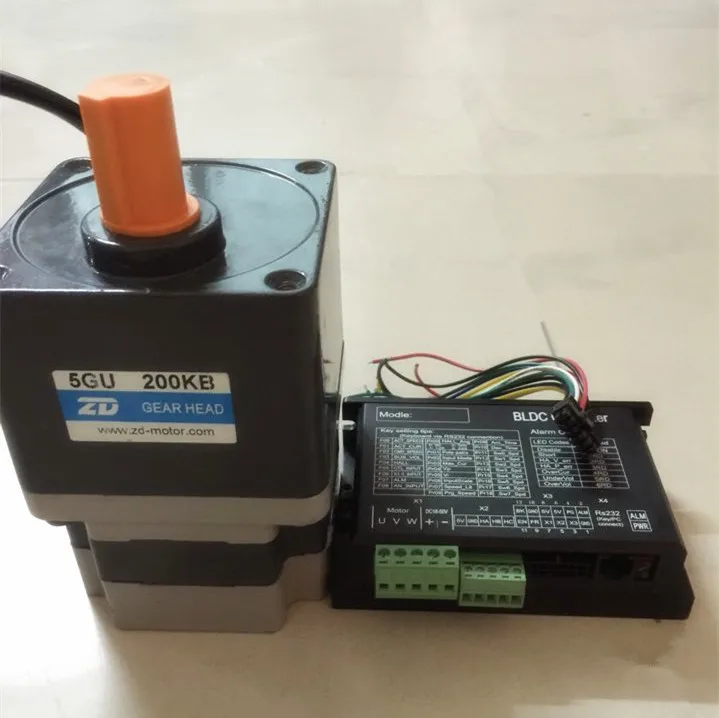

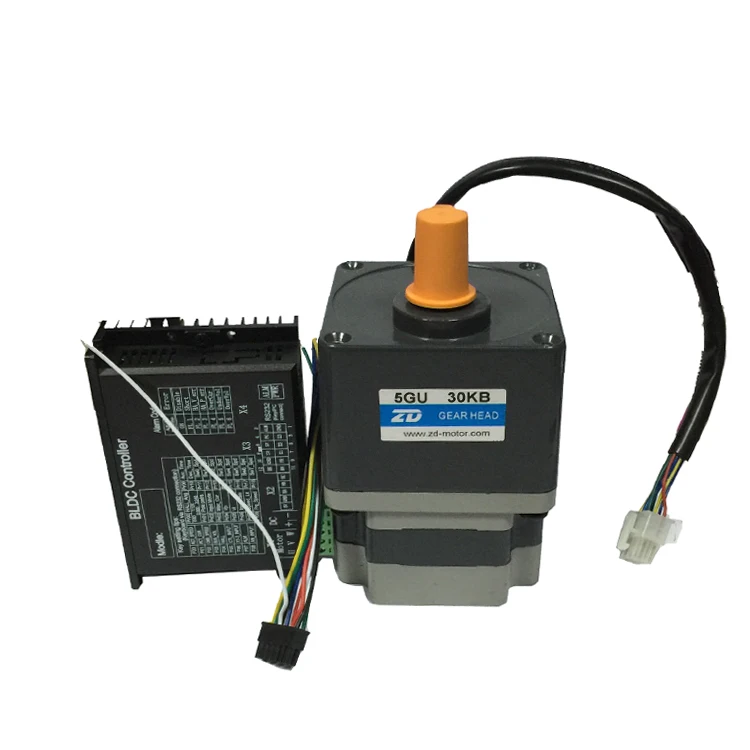

400 Вт BLDC бесщеточный с передаточным соотношением 36: 1 с драйверами + 90 Вт 24 в 90 мм DC мотор с соотношением 12,5: 1 + 250 Вт 90 мм 24 В Соотношение 36: 1, всего 6 шт. 3 комплекта отправляются в Мексику

1. Это только типичные данные.

Мотор-редуктор может быть настроен, если у вас есть особые требования, такие как Передаточное отношение, крутящий момент и размер вала.

Цена двигателя также только для справки, и это будет определяться коэффициентом уменьшения и длиной тела.

2. Кроме того, когда вы выбираете свою продукцию, мы можем обсудить стоимость доставки, а не Aliexpress, возможно, у нас будет скидка, если вы разместите огромный заказ.

3. Вы можете разместить заказ, когда принимаете решение, но не оплачивайте, пока не свяжетесь с нами. Потому что могут быть некоторые скидки на товары, которые вам нужны.



Пожалуйста, пришлите нам ваш необходимыйНапряжение и Передаточное отношениеОставьте сообщение.

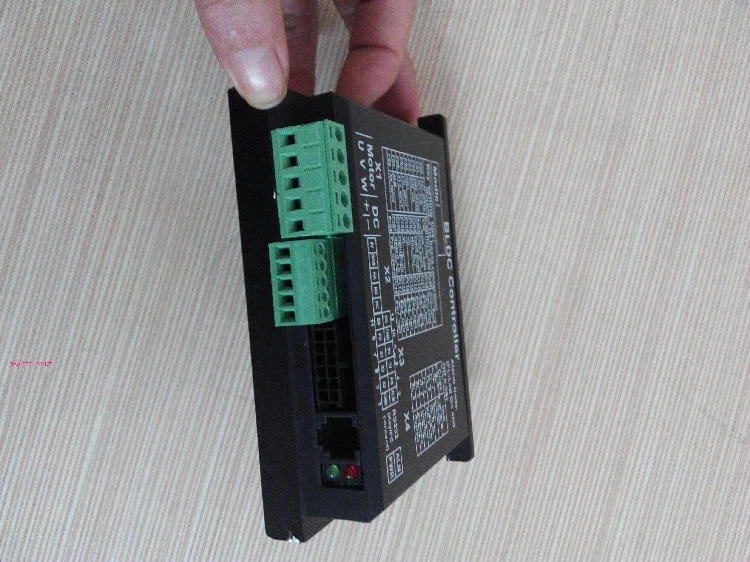

Низкое напряжение бесщеточный DC Скорость регулируемый драйвер





Внимательно прочитайте инструкции по эксплуатации, прежде чем привести драйвер в действие с помощью питания





Краткое описание

Этот контроллер скорости с замкнутым контуром использует преимущества бесщеточного сигнала двигателя постоянного тока для двойной частоты для управления скоростью замкнутого контура. ПИД-контроль связывает с контроллером скорости. Система управления является стабильной и надежной, особенно на низкой скорости, она всегда может достигать максимального крутящего момента, диапазон контроля скорости составляет от 150 до 10000 об/мин.



Характеристика продукта

1. Характеристика системы:

Входное напряжение: 24VDC ~ 48VDC

Максимальный входной ток защиты от перегрузки: 30A

Максимальное входное напряжение защиты: 70 В постоянного тока

Непрерывный выходной ток: 15А,

Рабочая температура. : 0 ~ + 45

Температура хранения:-20 ~ + 85

Влажность работы и хранения: <85% отсутствие глазури



* Не измеряйте и не прикасайтесь к комупонтам без корпуса во время работы.

* Следует проверить soleplate или изменить предохранитель 1 minter позже после выключения питания.

* Работа без жилья запрещена.

* Убедитесь в подключении наземного терминала, в противном случае бесщеточный двигатель будет работать нестабильно

* Внезапные повреждения во время работы, наша компания предоставляет только обслуживание и замену в гарантии. Личная травма и повреждения двигателя, вызванные аварией, аннулируют гарантию.







Электрические данные

Характеристики	Символ	Значение	Блок
Номинальное напряжение	У	48	VDC
Под напряжением	У	10	VDC
Перенапряжение	У	70	VDC
Непрерывный ток	Idauer	15	A
Пиковый ток	Imax	30	A
Диапазон переменной скорости		0 ~ 100000	Об/мин
Эффективность		90	%
Мощность для датчика Холла	VCC	5,0	VDC
Сигнализация		I-Alarm Hall-сигнализация Vmax-сигнализация Vmin-сигнализация
Запуск/остановка (EN)	Логический уровень	Низкий-10 ~ 0,5 В высокий 3 ~ 30 В	V
DIR	Логический уровень	Низкий-10 ~ 0,5 В высокий 3 ~ 30 В	V
Бак	Логический уровень	Низкий-10 ~ 0,5 В высокий 3 ~ 30 В	V
PG	Логический уровень	Низкий-10 ~ 0,5 В высокий 3 ~ 30 В	V
Вход датчика Холла	Логический уровень	0 ~ 5	V
Температурная защита	Общий стиль	<-10 или> 70	Степень
	Промышленный стиль	<-40 ~> 85	Степень
Рабочая температура	Общий стиль	-10 ~ + 70	Степень
	Промышленный стиль	-40 ~ + 85	Степень
Размеры		140*97*48	Мм



Клеммное соединение

1. Вход питания

1	V +	24VDC ~ 48VDC вход
2	GND	GND вход



2. Вход двигателя

1	Ма	А фаза
2	МБ	Фаза B
3	MC	Фаза C
4	GND	GND
5	Ха	Зал один вход A
6	HB	Зал с одним входом B
7	HC	Зал с одним входом
8	+ 5 В	Холла одной линии электропередачи

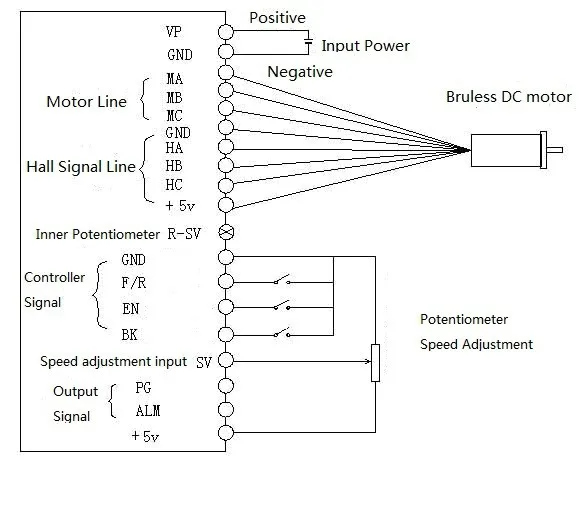

Схема подключения двигателя и драйвера



Размеры:





Спецификация и описание

1. PID регулятор скорости и тока

2. Высокая производительность, низкая цена

3. Частота измельчителя 20 кГц

4. Электрическая остановка для обеспечения быстрого действия двигателя

5. Над нагрузкой радио больше, чем 2, крутящий момент всегда может достичь максимальной низкой скорости

6. Предоставляет OVP, LVP, OCP, OTP, незаконный horal сигнал и другие неисправности.

Функция

1. Метод регулировки скорости

Данный диск содержит два способа регулировки для выбора пользователя:

Внутренняя регулировка скорости потенциометра: поверните потенциометр на Панели Драйвера против часовой стрелки, скорость вращения двигателя становится низкой, поверните потенциометр на Панели Драйвера по часовой стрелке, скорость вращения становится высокой. Если вы используете внешний вход для регулировки скорости, убедитесь, что потенциометр установлен в минимальном состоянии.

Внешняя регулировка входного сигнала: Терминал внешнего потенциометра подключается к терминалу GND и + 5 В, подключите регулятор терминал к SV, не только позволяет регулировать скорость внешним потенциометром, но также можно добиться регулировки скорости через другой блок управления (например, PLC, микроконтроллер и т. Д.) входное аналоговое напряжение в SV. Приемка SV-DC 0 V ~ + 5 V, и соответствующая скорость вращения двигателя от 0 до номинальной скорости. Вы также можете использовать внешний цифровой сигнал для регулировки скорости: примените PWM с амплитудой 5 В и частотой 1 кГц ~ 2 кГц между SV и GND для регулировки скорости. Скорость вращения двигателя регулируется регулировкой радиовкладыша.

2. Управление двигателем/Управление остановкой (EN)

.

Вы можете управлять бесщеточным двигателем для запуска или остановки, управляя терминалом «EN» и «GND». Двигатель будет работать, когда мы подсоединим терминал «EN» к «GND»; при выключении двигатель остановится естественным образом, и время остановки будет определяться инерцией двигателя и нагрузкой добавить на двигатель.

3. Управление направлением вращения двигателя (F/R)

Вы можете управлять направлением вращения двигателя, управляя терминалом «F/R» и подключением «GND». При подключении терминала «F/R» к терминалу «GND» двигатель будет работать на CCW (вид с выходной стороны двигателя) и при отключении, двигатель будет работать в другом направлении.

Внимание: если вам нужно изменить направление вращения двигателя, сначала Остановите двигатель, в противном случае контроллер должен быть поврежден.





4. Сломать двигатель, чтобы остановить (BK)

Вы можете сломать двигатель, чтобы остановить, если нужно. Двигатель может работать, когда терминал «BK» не подключается к «GND», но если вы соедините эти два терминала вместе, двигатель быстро остановится. И время остановки двигателя будет определяться инерцией двигателя и нагрузкой добавить на двигатель.

Внимание: Если вам не нужно быстро останавливать двигатель, не используйте эту функцию, так как она оказывает некоторое электрическое и механическое воздействие на двигатель и контроллер.



5. Выход сигнала скорости (PG)



Импульсный выход скорости 0C, выход 30В/10мА Макс. вы можете подключить с сопротивлением (3 K Ом ~ 10 K Ом) Между сигналом и входной мощностью, чтобы получить импульсный сигнал скорости. 3 x N выход импульса за оборот, N является полюсом двигателя, пример: 2 пары полюсного двигателя, 6 импульсов за оборот, когда скорость двигателя составляет 500 об/мин, терминал PG выходной импульсный 3000

6. Сигнал тревоги (ALM)

Выходной порт сигнализации 0C, выход 30В/10мА Макс. вы можете подключить с сопротивлением (3 K Ом ~ 10 K Ом) Между сигналом и входной мощностью, чтобы получить сигнал тревоги. Когда сигнал тревоги, этот порт и подключение GND (низкое напряжение), и контроллер перестанет работать и держать в состоянии тревоги.

7. Сбой привода

Перенапряжения или перегрузки по току могут привести контроллер к защищенному статусу, привод автоматически прекратит работу, остановка двигателя и синий свет мигают. До тех пор, пока вы включите повторный сброс терминала (EN и GND отключены) или выключение питания, драйвер будет обезвредить сигнал тревоги. Когда это происходит, пожалуйста, проверьте проводку двигателя.



Использование

1. Убедитесь, что линия двигателя, линия холла и линия электропередачи правильно подключены, двигатель и драйвер будут повреждены, если линии подключены неправильно

2. При использовании внутренней регулировки скорости потенциометра, подключите «EN» с терминалом «GND», подключите SV терминал с 5 V клеммой, отрегулируйте скорость с помощью внутреннего потенциометра

3. при использовании внешнего потенциометра для регулировки скорости: Настройте R-SV на 1,0 позиции, между тем Подключите EN к GND клемме, подключите внешний потенциометр (среднее соединение) к SV терминалу, два других разъема подключения GND и + 5 В

4. Двигатель будет работать с самой высокой скоростью под замкнутым циклом, Отрегулируйте потенциометр затухания, чтобы получить команду скорости

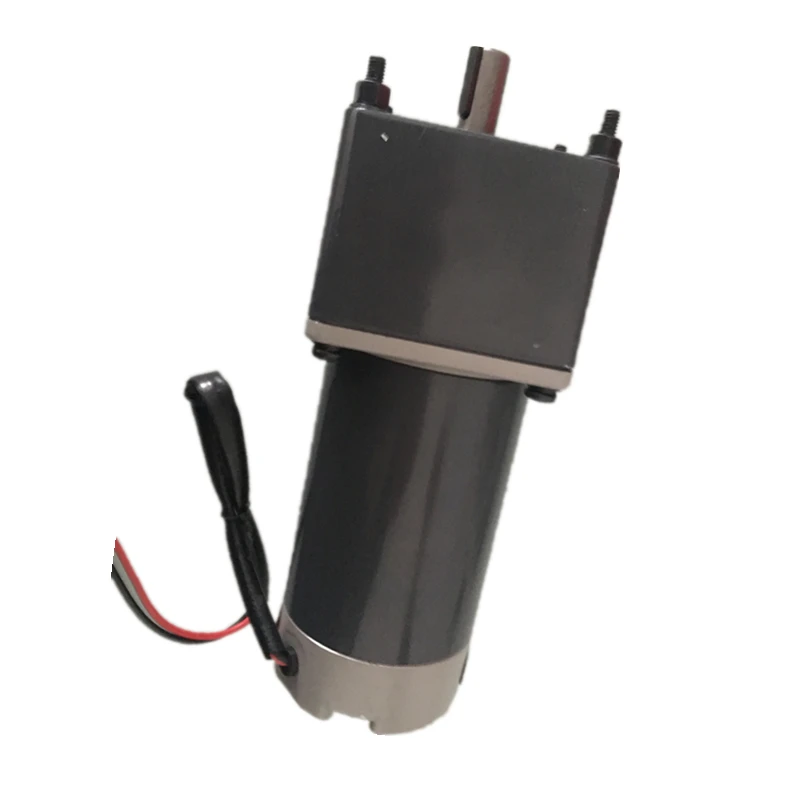

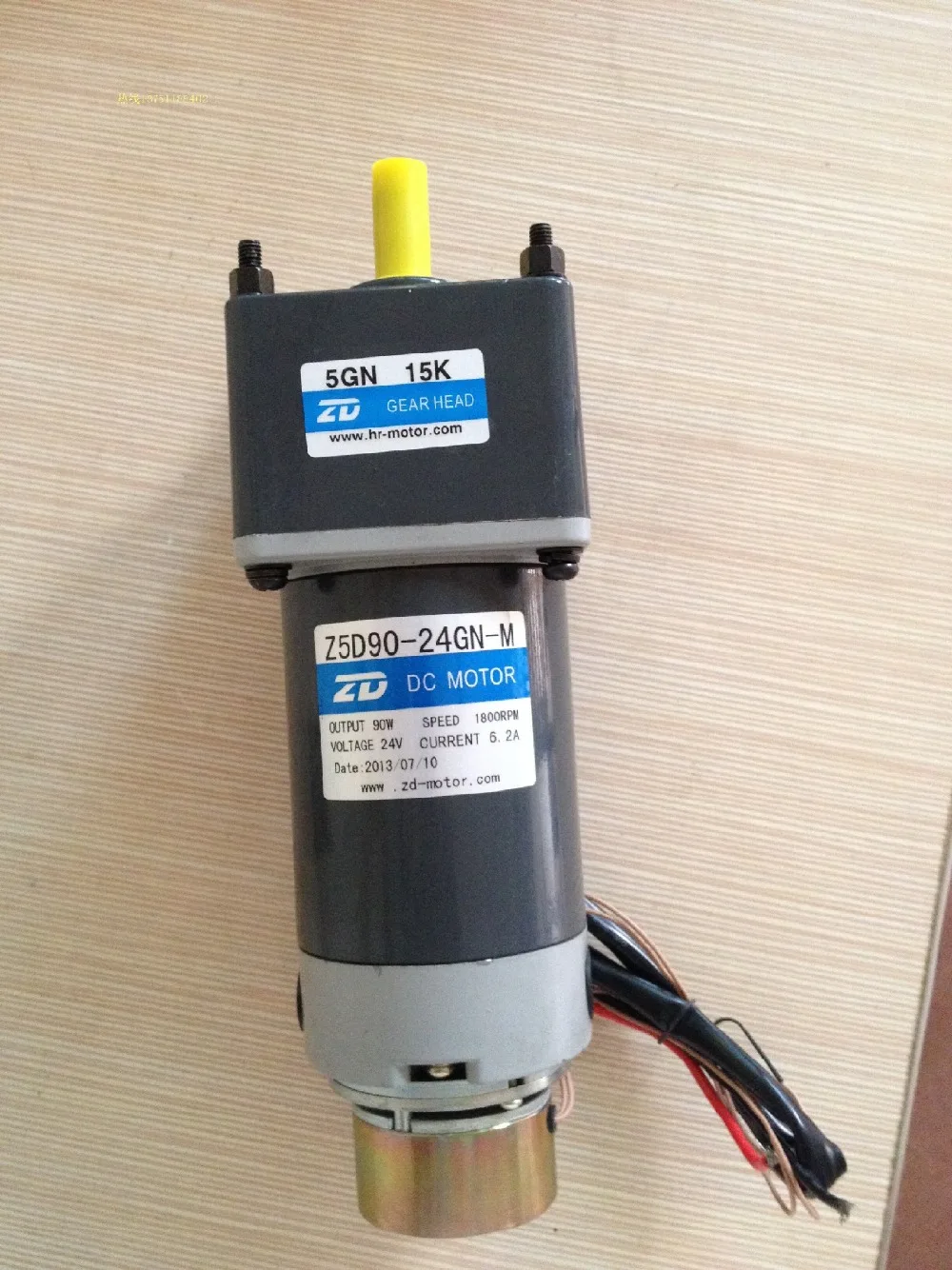

90 W 24 V 90mm DC Мотор щетки с регулировкой скорости тележки dc мотор коэффициент 12,5: 1 выходная скорость 225 rpm 2 шт

Основные характеристики:



Двигатель						Мотор с зубчатой головкой
Модель Тип провода свинца	Мощность W	Напряжение V	Срок службы кисти H	Ток A	Скорость Об/мин	Передаточное число
Z5D90-24GN	90	24	2000	1,0 Макс.	225 без нагрузки	12,5: 1



Другие доступные напряжения для данной модели: 12 В, 90 в

Другое Передаточное отношение доступно для этой модели: 3:1, 3,6: 1, 5:1, 6:1, 7,5: 1, 9:1, 12,5: 1, 18:1, 30: 1, 36: 1, 60: 1, 75: 1, 90: 1, 100: 1, 120: 1, 150: 1, 180: 1, 200: 1



1. Это только типичные данные.

Мотор-редуктор может быть настроен, если у вас есть особые требования, такие как Передаточное отношение, крутящий момент и размер вала.

Цена двигателя также только для справки, и это будет определяться коэффициентом уменьшения и длиной тела.

2. Кроме того, когда вы выбираете свою продукцию, мы можем обсудить стоимость доставки, а не Aliexpress, возможно, у нас будет скидка, если вы разместите огромный заказ.

3. Вы можете разместить заказ, когда принимаете решение, но не оплачивайте, пока не свяжетесь с нами. Потому что могут быть некоторые скидки на товары, которые вам нужны.



Пожалуйста, пришлите нам ваш необходимыйНапряжение и Передаточное отношениеОставьте сообщение.

250 W 104mm x 104mm 90 V DC двигатели соотношение 60: 1 микро DC мотор-редуктор оптовая продажа с фабрики товары для автоматизации 90 V DC двигатели

Основные характеристики:



Двигатель						Мотор с зубчатой головкой
Модель Тип провода свинца	Мощность W	Напряжение V	Срок службы кисти H	Ток A	Скорость Об/мин	Передаточное число
Z5D250-24GU	250	24	2000	Макс 3,0	3000 без нагрузки	36: 1



Другие доступные напряжения для данной модели: 12 В, 90 в

Другое Передаточное отношение доступно для этой модели: 3:1, 3,6: 1, 5:1, 6:1, 7,5: 1, 9:1, 12,5: 1, 18:1, 30: 1, 36: 1, 60: 1, 75: 1, 90: 1, 100: 1, 120: 1, 150: 1, 180: 1, 200: 1



1. Это только типичные данные.

Мотор-редуктор может быть настроен, если у вас есть особые требования, такие как Передаточное отношение, крутящий момент и размер вала.

Цена двигателя также только для справки, и это будет определяться коэффициентом уменьшения и длиной тела.

2. Кроме того, когда вы выбираете свою продукцию, мы можем обсудить стоимость доставки, а не Aliexpress, возможно, у нас будет скидка, если вы разместите огромный заказ.

3. Вы можете разместить заказ, когда принимаете решение, но не оплачивайте, пока не свяжетесь с нами. Потому что могут быть некоторые скидки на товары, которые вам нужны.



Пожалуйста, пришлите нам ваш необходимыйНапряжение и Передаточное отношениеОставьте сообщение.
