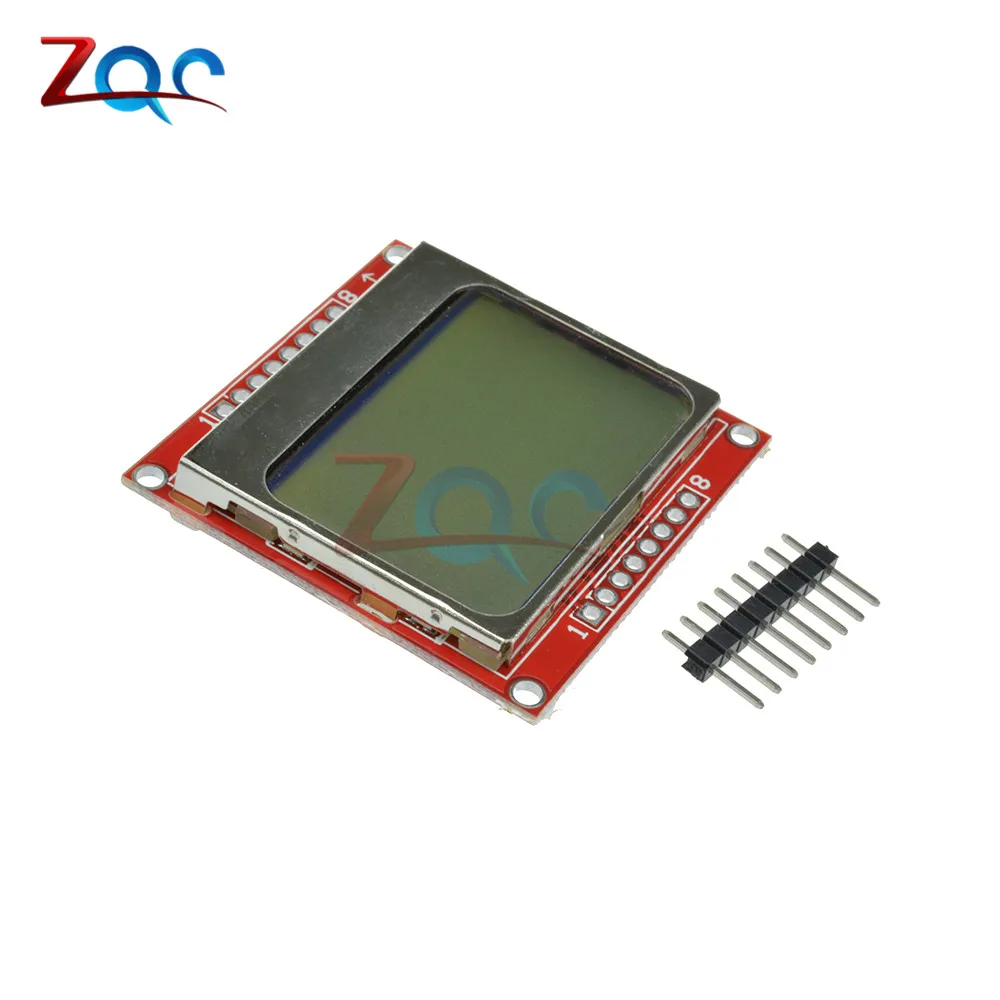

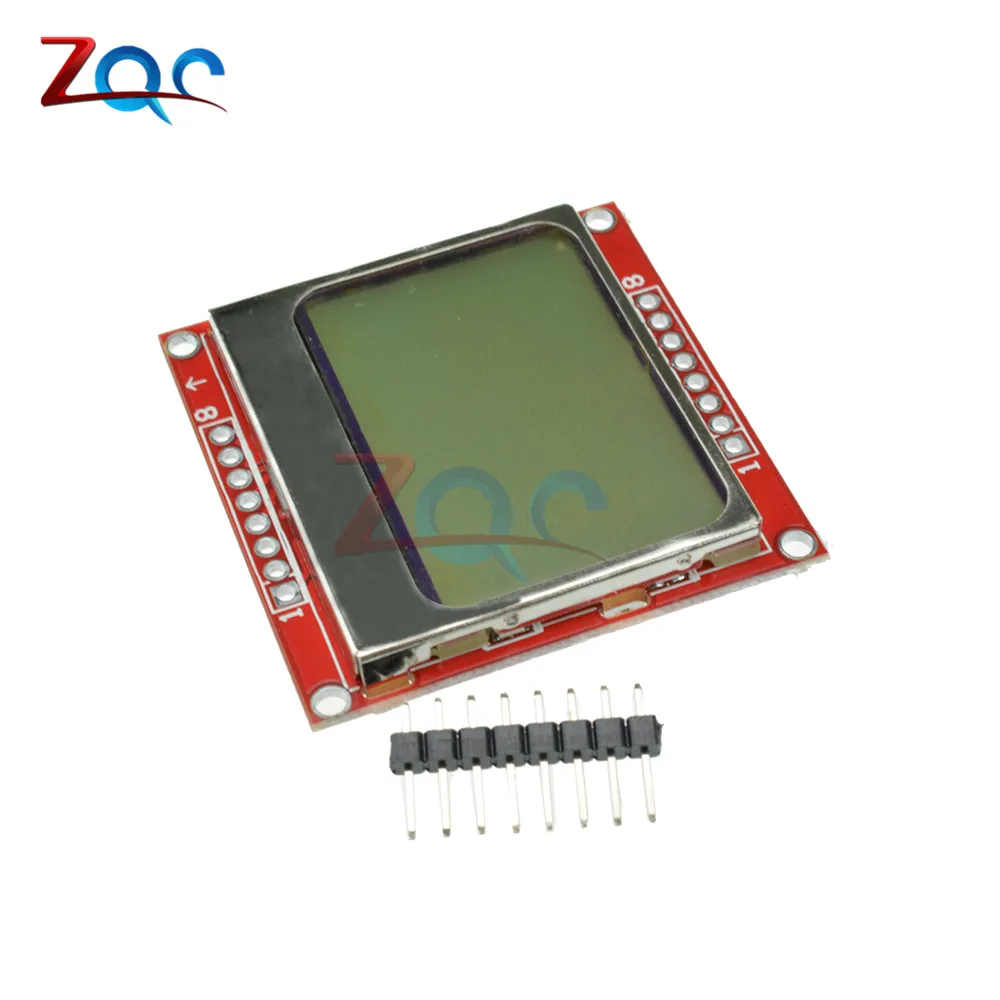

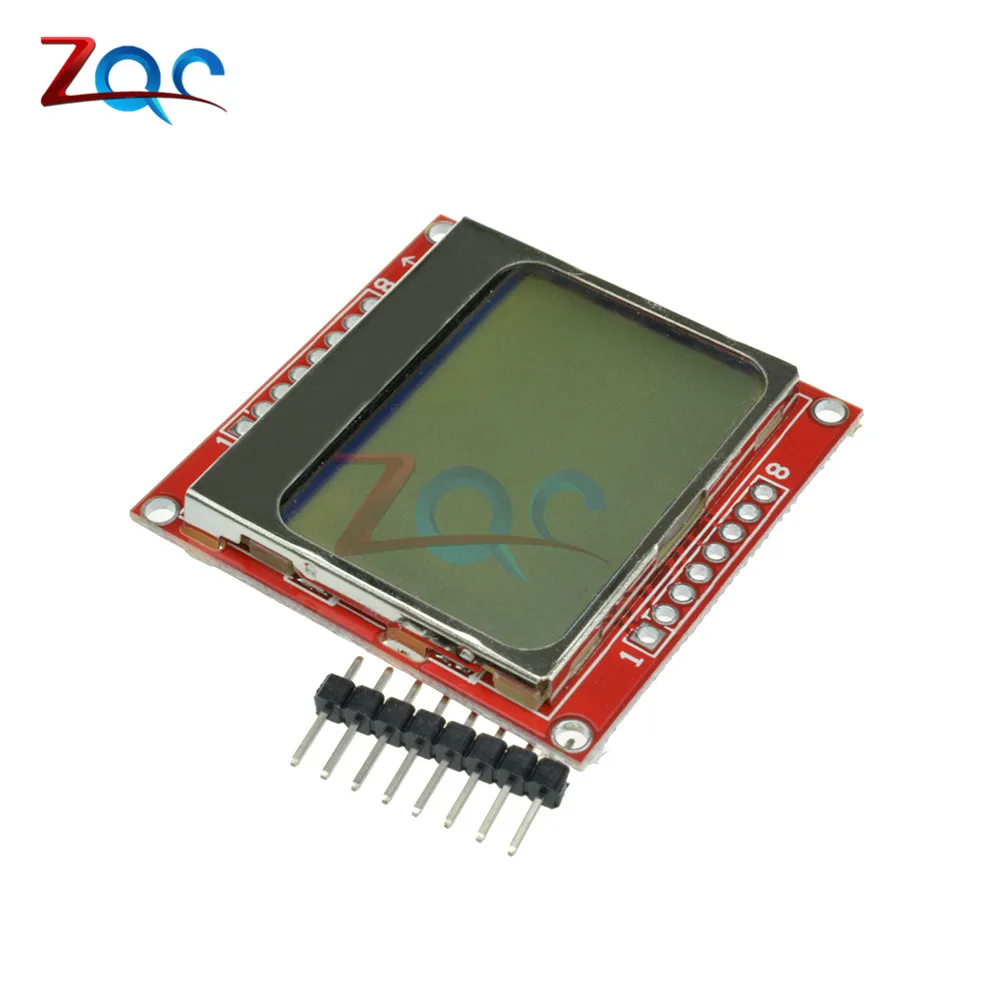

Модуль адаптера PCB с ЖК дисплеем для Nokia 5110 Arduino комплект творчества подсветкой - купить

Купить Модуль адаптера PCB с ЖК дисплеем для Nokia 5110 Arduino комплект творчества подсветкой

Параметры:
1. "светильник", связанный с GND, задний светильник, который будет гореть.
2. Нужно, чтобы вы сдавливали экран и печатную плату, может быть потеряно после доставки.
3 Применение Li-Ion 3,3 В контроллер, в противном случае дисплей может быть довольно расплывчатый.

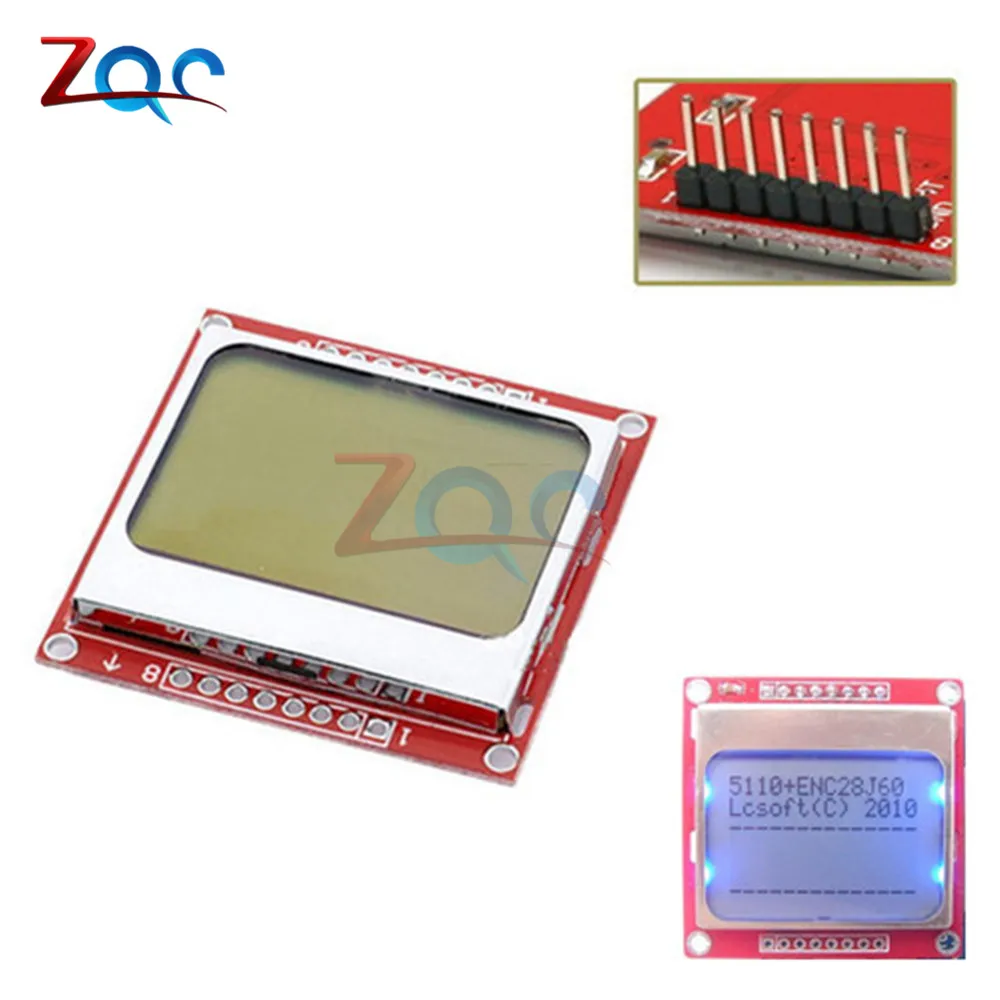

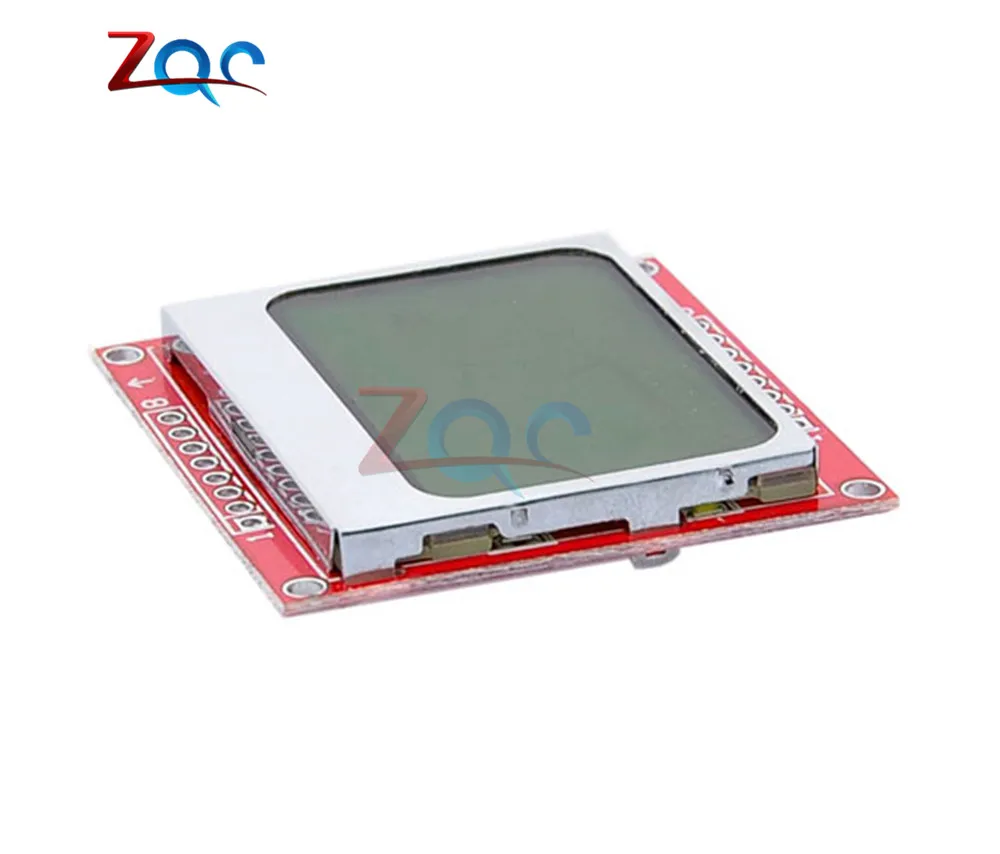

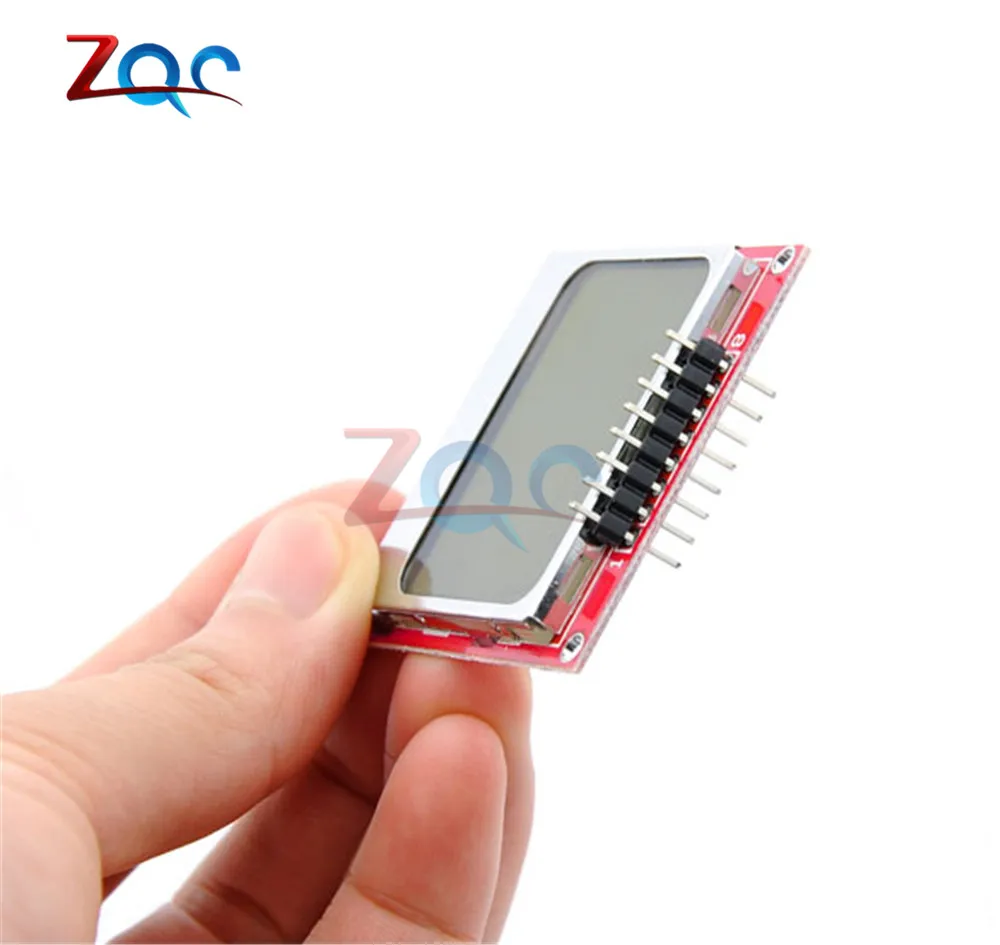

LCD5110 модуль:

Мощность Напряжение питания: 2,7 V-3,3 V 5V-это нормально, но часть экрана становится черный при тестировании
Интерфейс передачи данных: 2,7-5V
Подсветка источника питания Напряжение: Максимальная 3,3 V
Диаметр установки: 2 мм
Подсветка: белый/синий

Документ для скачивания: данные

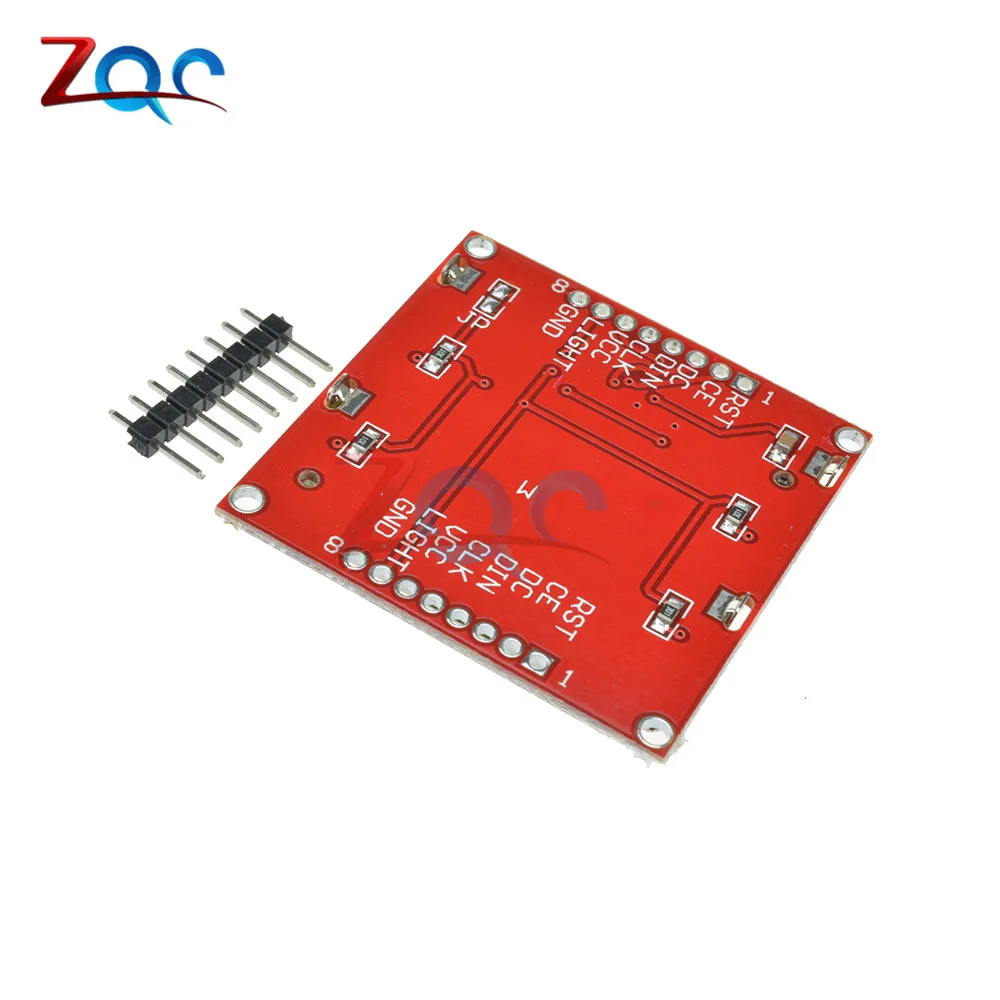

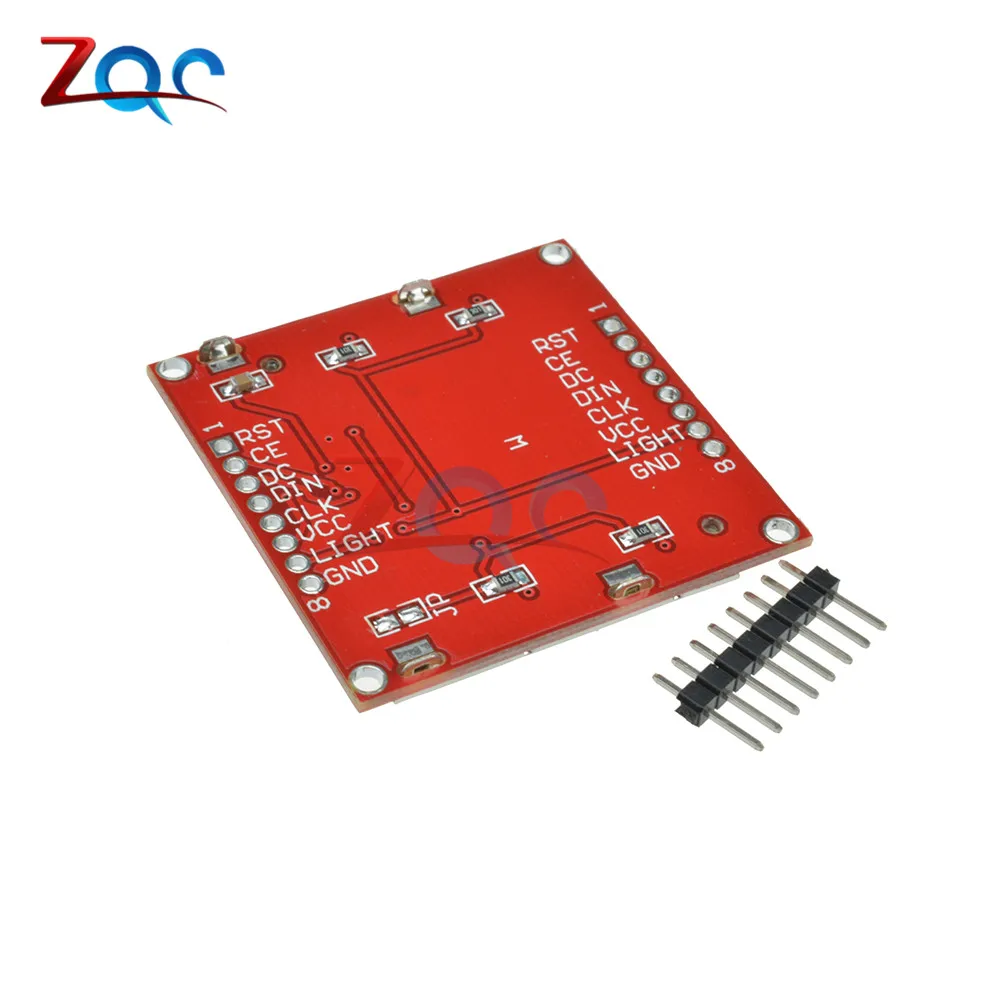

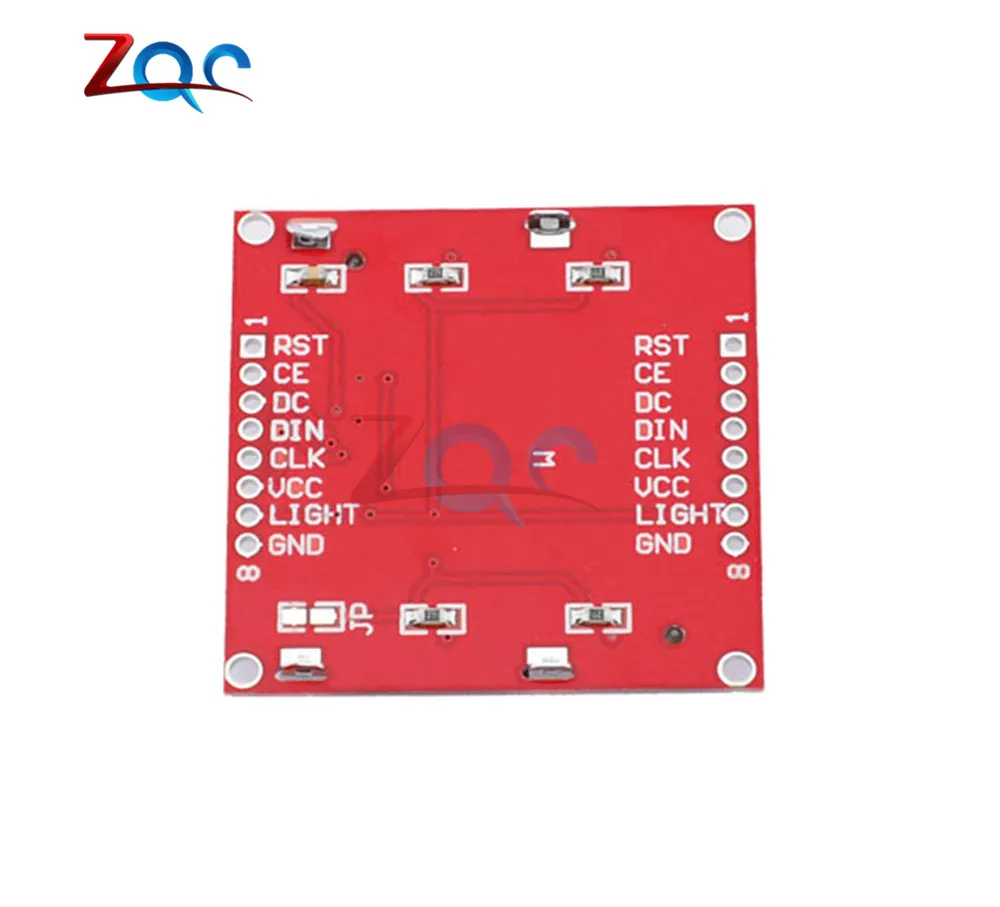

1.RST -------- сброс
2.CE ------------ выбор чипов
3. Выбор данных/команд
4.DIN ---------- линия последовательных данных
5.CLK ------------ скорость последовательных часов
6.3.3 V------------VCC
7. Светильник --------- задний светильник
8.GND ---------- отрицательная мощность

Особенности:

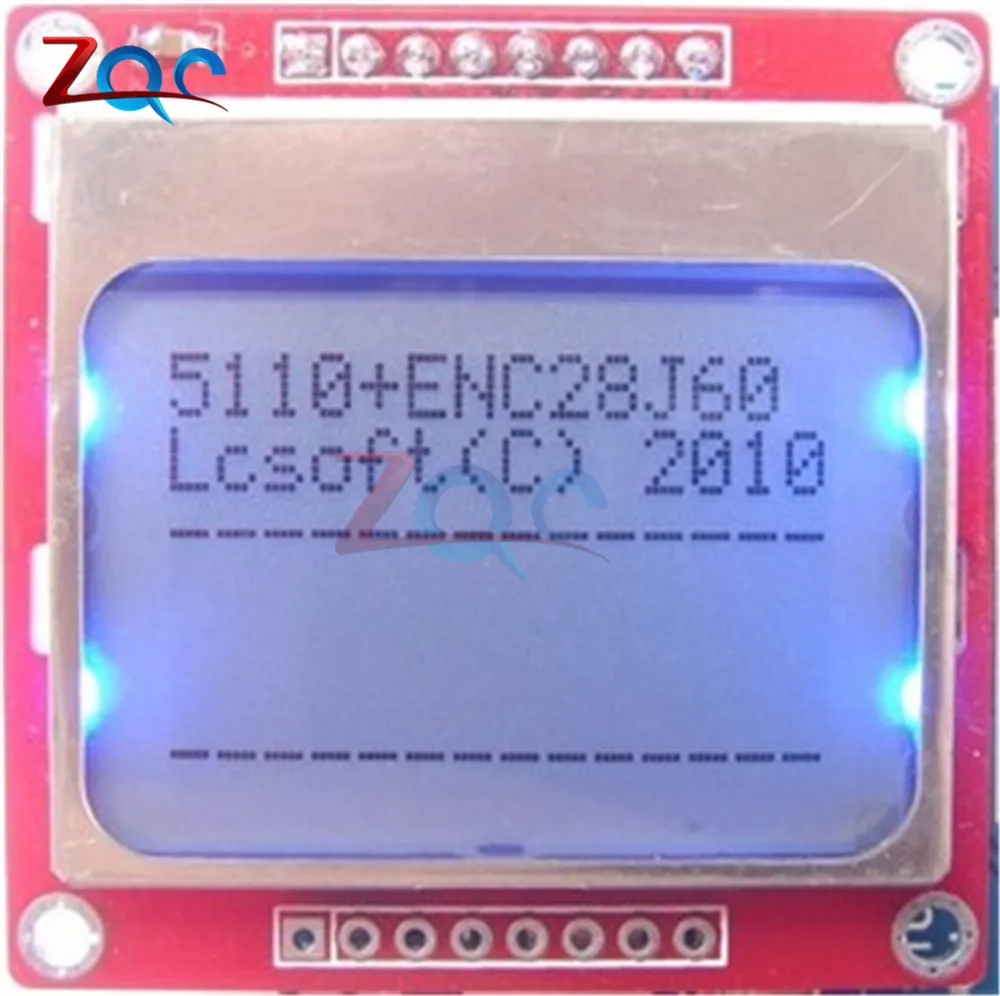

84X48 матричный ЖК-дисплей, может отображать 4 линии символов
Используйте последовательный интерфейс для связи с основным процессором, количество сигнальной линии интерфейса Значительно уменьшено, всего 8 сигнальных линий, включая питание и GND. Поддержка различных типов MCU, таких как SPI,MCS51 серийный режим 0 AVR. Скорость передачи данных до 4 Мбит/с, может полностью записывать данные без времени ожидания.
Можно использовать проводящий клей для подключения модуля к печатной плате без подключения кабеля. Металлические крючки на модуль может быть заменен модуль на печатной платы, которые очень просты в установке и заменить.
ЖК-контроллер/чип драйвера был связан с ЖК-чипом, объем ЖК-дисплея небольшой
Низкий источник питания, рабочий ток в нормальной ситуации ниже 200 μa и имеет режим отключения питания.

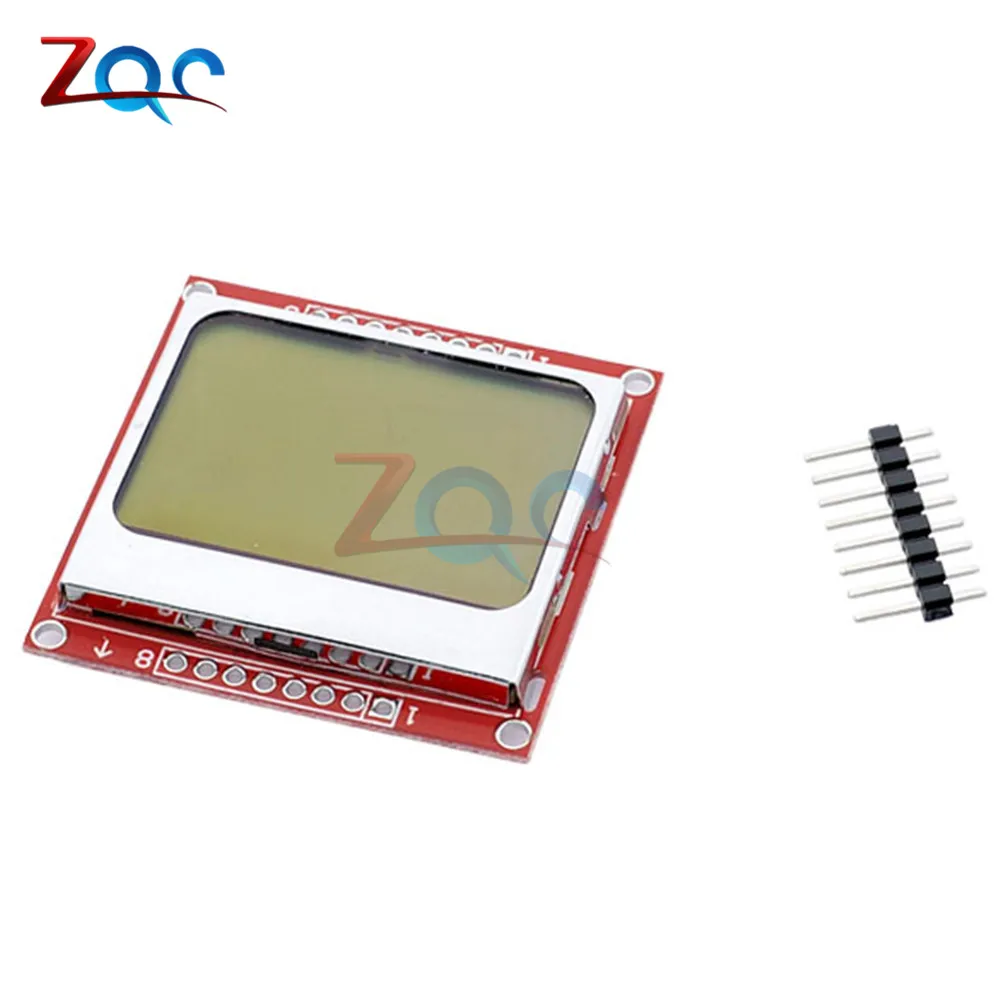

Доставка включает в себя:

1 шт. * Nokia 5110 ЖК-модуль
