LTC3714EG LTC3714-Совместимость с Intel, широкий диапазон работы, понижающий контроллер с внутренним операционным усилителем

Особенности и преимущества



Режим истинного тока с сверхбыстрым переходным откликом Стабильная с керамической подачей Тонна (мин) <100 нс для работы от высоких входных диапазонов Поддерживает активное позиционирование напряжения Не требуется резистор 5-битное программируемое выходное напряжение VID: от 0,6 В до 1,75 в Двухканальный синхронный привод MOSFET Программируемые выходные выключатели Хорошее выходное напряжение монитора Широкий диапазон вин: от 4 в до 36 В ± 1% 0,6 В справочная информация Регулируемая частота Программируемый мягкий старт Защита от перенапряжения на выходе Дополнительный таймер отключения от короткого замыкания Принудительный непрерывный контрольный штифт Отключение микропитания с логическим управлением: IQ ≤ 30 μa Доступен в 0,209 "широкий 28-Lead SSOP пакет



Информация о продукте

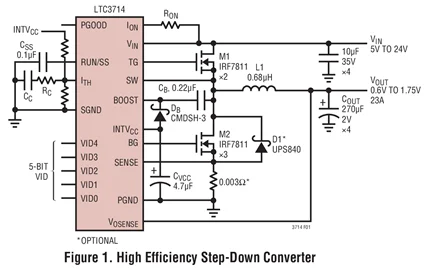

LTC3714-это синхронный понижающий регулятор переключения для питания ЦП. Выходное напряжение между 0,6 В и 1,75 в выбирается 5-битным кодом (спецификация Intel mobile VID). Контроллер использует постоянную систему управления током в долине, чтобы обеспечить очень низкие циклы работы, не требуя резистора. Рабочая частота выбирается внешним резистором и компенсируется вариациями в VIN и VOUT.



Непрерывный режим работы обеспечивает высокую эффективность работы при легких нагрузках. Принудительный непрерывный контрольный штифт уменьшает шум и радиочастотные помехи и может помочь вторичной регулировке обмотки, отключая прерывистый режим, когда основной выход слегка загружен. Внутренний op amp позволяет программировать смещение выходного напряжения во время режимов энергосбережения.



Защита от неисправностей обеспечивается внутренним ограничением тока, компаратором выходного перенапряжения и дополнительным таймером отключения от короткого замыкания. Возможность мягкого запуска для секвенирования поставок осуществляется с помощью внешнего таймерного конденсатора. Регулятор уровня тока является программируемым пользователем. Широкий диапазон поставок позволяет работать от 4 в до 36 В на входе.





Применение



Блок питания для мобильных процессоров Pentium® и трансмета-процессоров Ноутбук и портативные компьютеры
