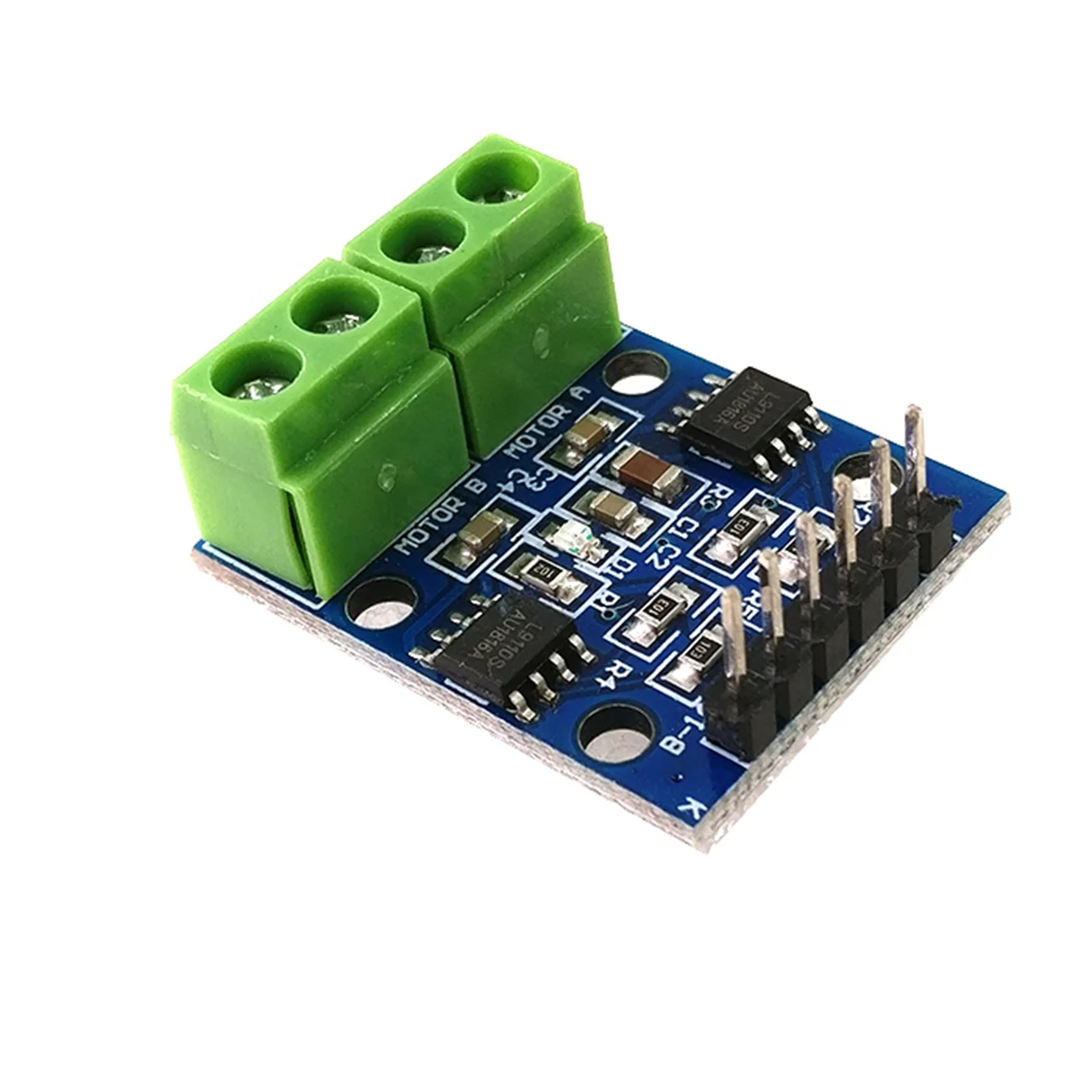

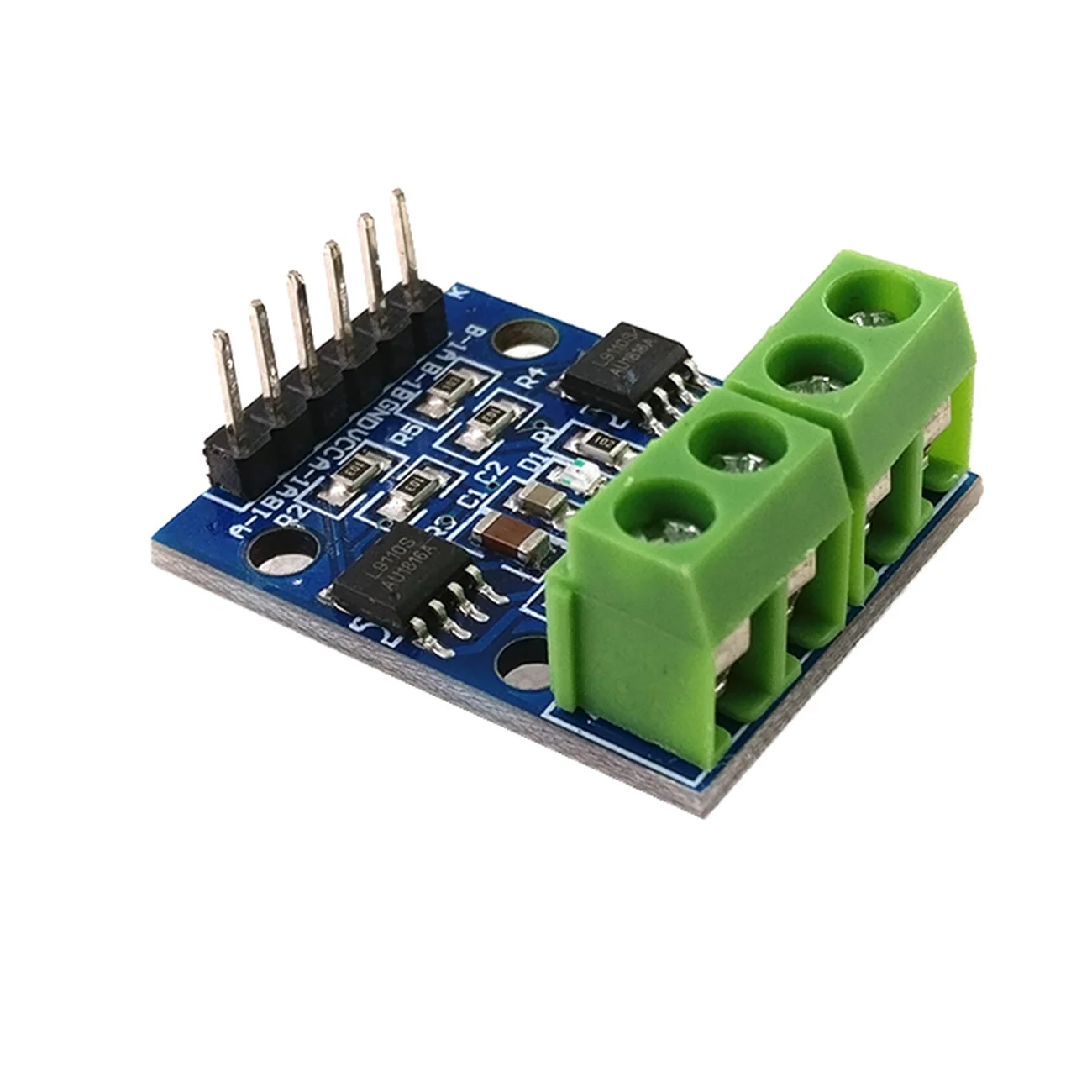

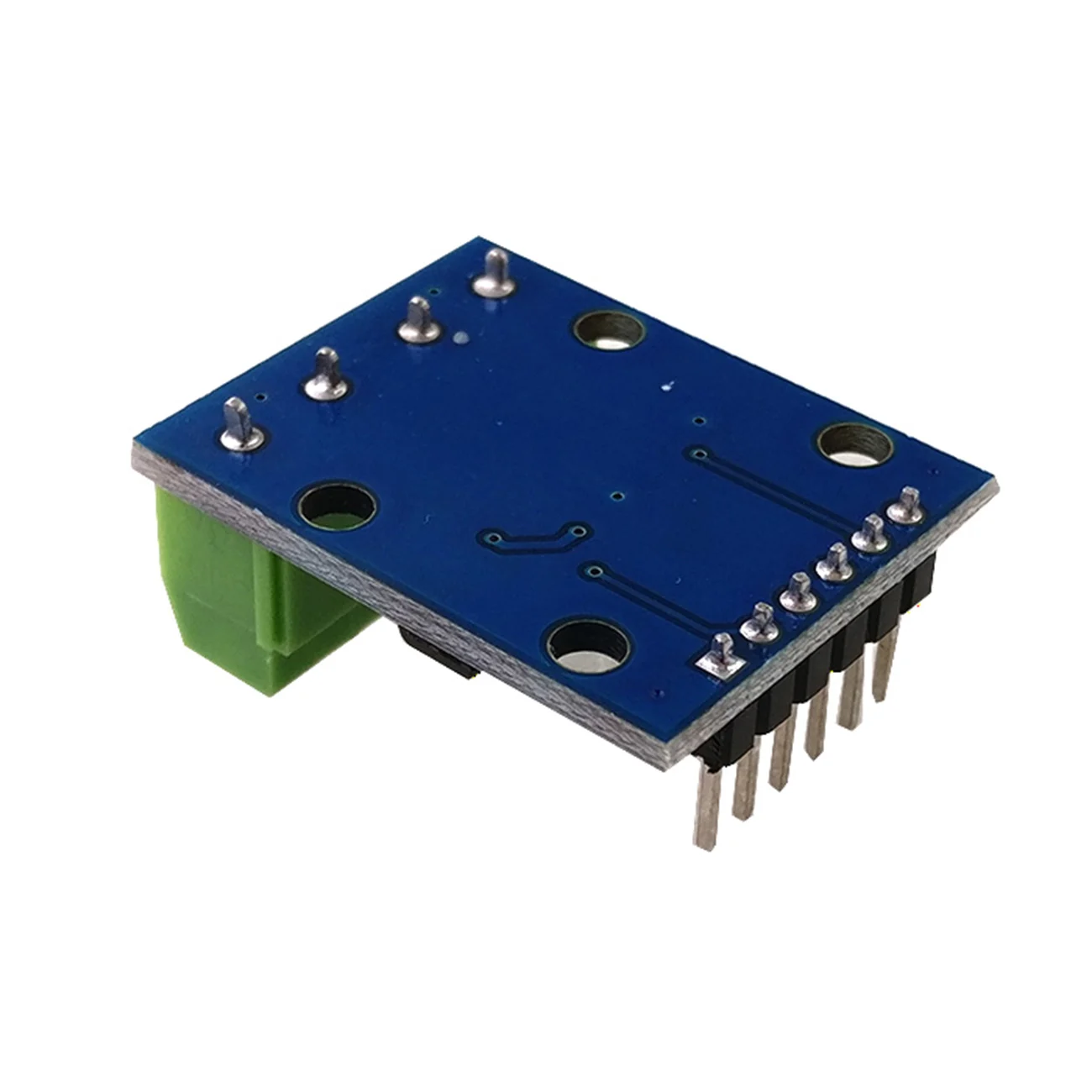

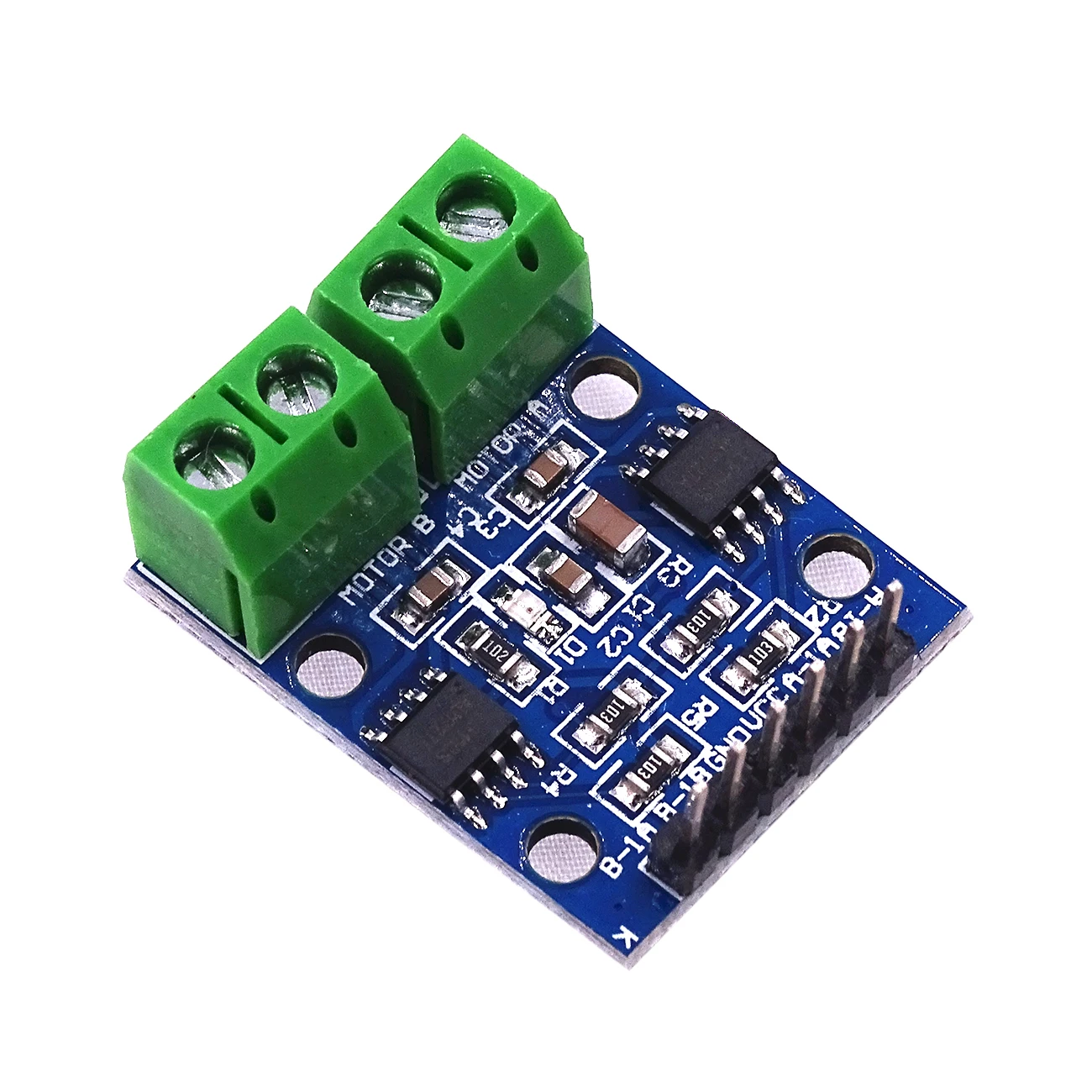

一 мОдулем Описание
Двигатель привода 1 двойной чип L9110S
2 модуль источника питания Напряжение: 2,5-12V
3 подходит двигатель диапазон: Рабочее напряжение двигателя 2,5 v-12V, максимальный рабочий ток 0.8A, в настоящее время на рынке интеллигентая (ый) автомобиль напряжение и ток в этот диапазон
4. Можно одновременно управлять 2 двигателями постоянного тока или 1 4 проводами и 2 фазами шагового двигателя.
5 КСП плита Размер: 2,8 см * 2,1 см ультра малый объем, подходит для сборки
6 с фиксированными монтажными отверстиями, диаметр: 3 мм

二 мОдулем Описание интерфейса
[Описание] 6P черный гибочный штифт
1 VCC внешний 2,5 V-12V Напряжение
2 GND снаружи GND
3 IA1 внешний чип IO порт
4 IB1 внешний чип IO порт
5 IA2 внешний чип IO порт
6 IB2 внешний чип IO порт
[4P Зеленый терминал]
1 OA1 OB1 соединяет двигатель постоянного тока с 2 контактами без направления
2 OA2 OB2 соединяет двигатель постоянного тока с 2 контактами без направления

三 мОдулем Описание использования
Подключение к VCC, GND Модуль Индикатор питания Светильник
IA1 вход высокого уровня, IA1 Вход низкого уровня, [OA1 OB1] двигатель вперед;
IA1 входной низкий уровень, IA1 входной высокий уровень, [OA1 OB1] разворот двигателя;
IA2 вход высокого уровня, IA2 Вход низкого уровня, [OA2 OB2] двигатель вперед;
IA2 вход низкий уровень, IA2 вход высокий уровень, [OA2 OB2] разворот двигателя;

Посылка список:

50 шт. X L9110S модуль контроллера драйвера
