Умная Электроника cd74hc4067 16-канальный аналоговый цифровой мультиплексор Breakout - купить

Купить Умная Электроника cd74hc4067 16-канальный аналоговый цифровой мультиплексор Breakout

Особенности:

1.2 В до 6 В операция
2. «на» сопротивление: 70 Ом @ 4.5 В
3.6ns перерыв-перед-сделать @ 4.5 В
4. Широкий диапазон рабочей температуры:-55C до 125C

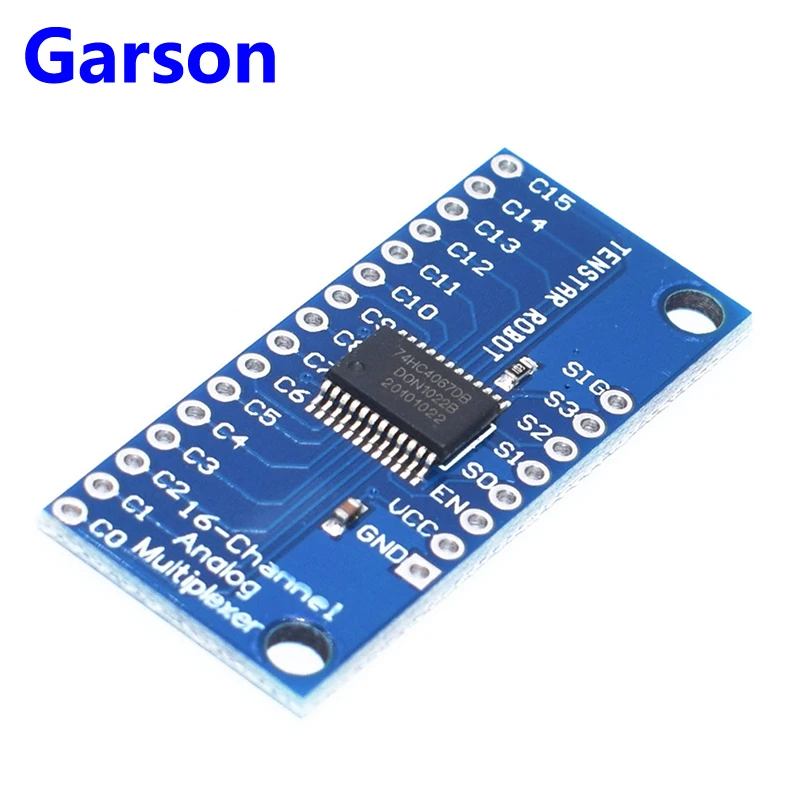

Это секционная плата для очень удобного 16-канала аналогового/цифрового мультиплексора/DEMULTIPLEXER. Этот чип как поворотный коммутатор-это внутренние маршруты общего pin (COM в схеме, sig на борту) к одной из 16 канальных контактов (chanxx). Он работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC), и функция подключения в любом направлении. Чтобы контролировать его, подключайте 4 цифровых выхода к адресам микросхемы Select (s0-s3), И отправьте ему двоичный адрес канала, который вы хотите (смотрите лист данных для подробных данных). Это позволяет подключать до 16 датчиков в вашу систему, используя только 5 контактов!

Поскольку mux/Demux также работает с цифровыми сигналами, вы можете использовать его для передачи серийных данных на уровне TTL на или с нескольких устройств. Например, можно использовать его для подключения контактов TX 16 устройств к одному контакту rx на микроконтроллере. Затем вы можете выбрать любой из этих 16 устройств, чтобы слушать. Если вы хотите двухсторонней связи, вы можете добавить вторую доску для маршрутизации линии TX микроконтроллера на линии rx 16 устройств. Используя несколько плат, вы можете создать аналогичные механизмы для I2C, SPI и т. д.

Внутренние коммутаторы двунаправленного, поддерживают напряжение между землей и VCC, низкие «на» устойчивость и низкая утечка «OFF», а также для предотвращения перекрестных помех, выполним "перерыв-перед-сделать" коммутацию. Кроме того, Комиссия разбивает «включить» pin-код, который при движении высоко, полностью отключит общий pin (все выключатели «выключены»).
