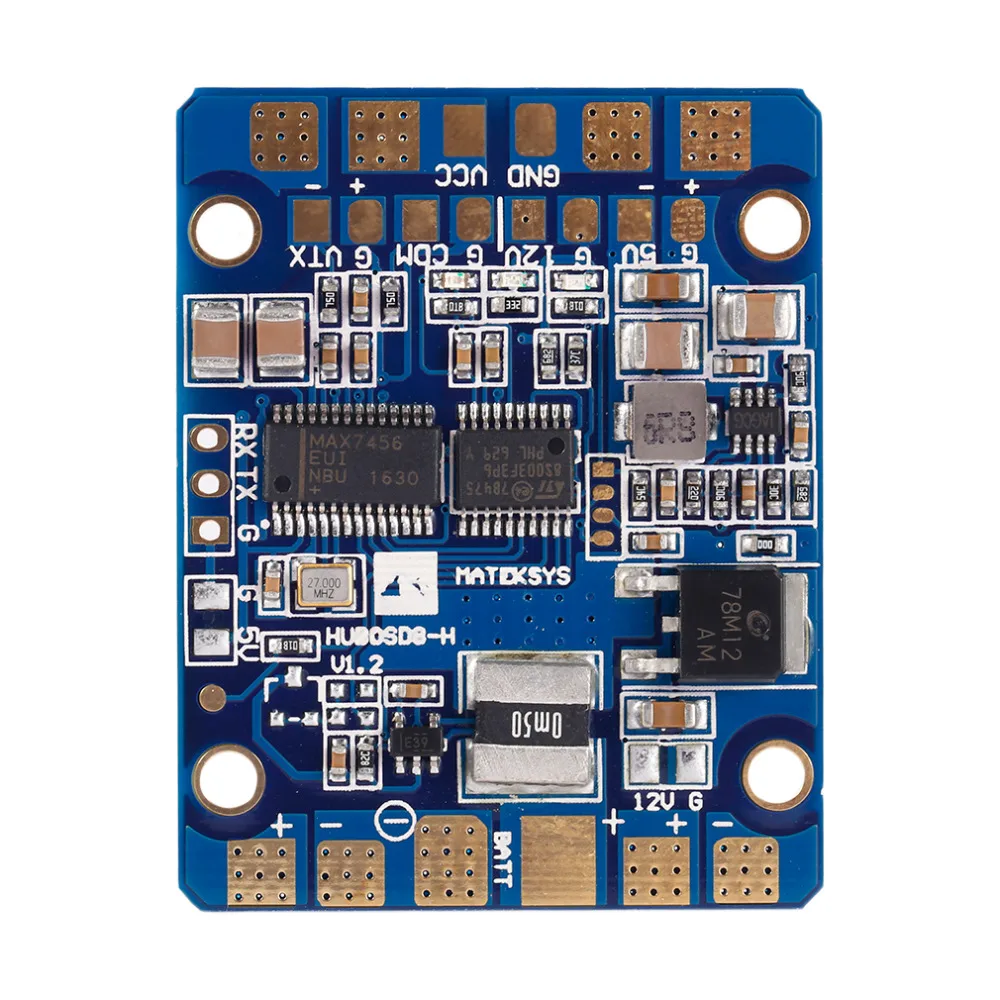

Двойной тип BEC H
HUBOSD8 был разработан, чтобы обеспечить максимально высокую производительность и надежность в 4 слоях PCB.
Это многофункциональный концентратор с PDB, BEC 5V/2A и 12V/500mA, датчиком тока 140A, STOSD8.
BEC 12V является линейным регулятором, не требуется фильтр LC.
Встроенный STOSD8 может поддерживать Plug & Play, никаких сложных настроек не требуется.
Специально для mini FPV Quad.

Характеристики:
Общие сведения:

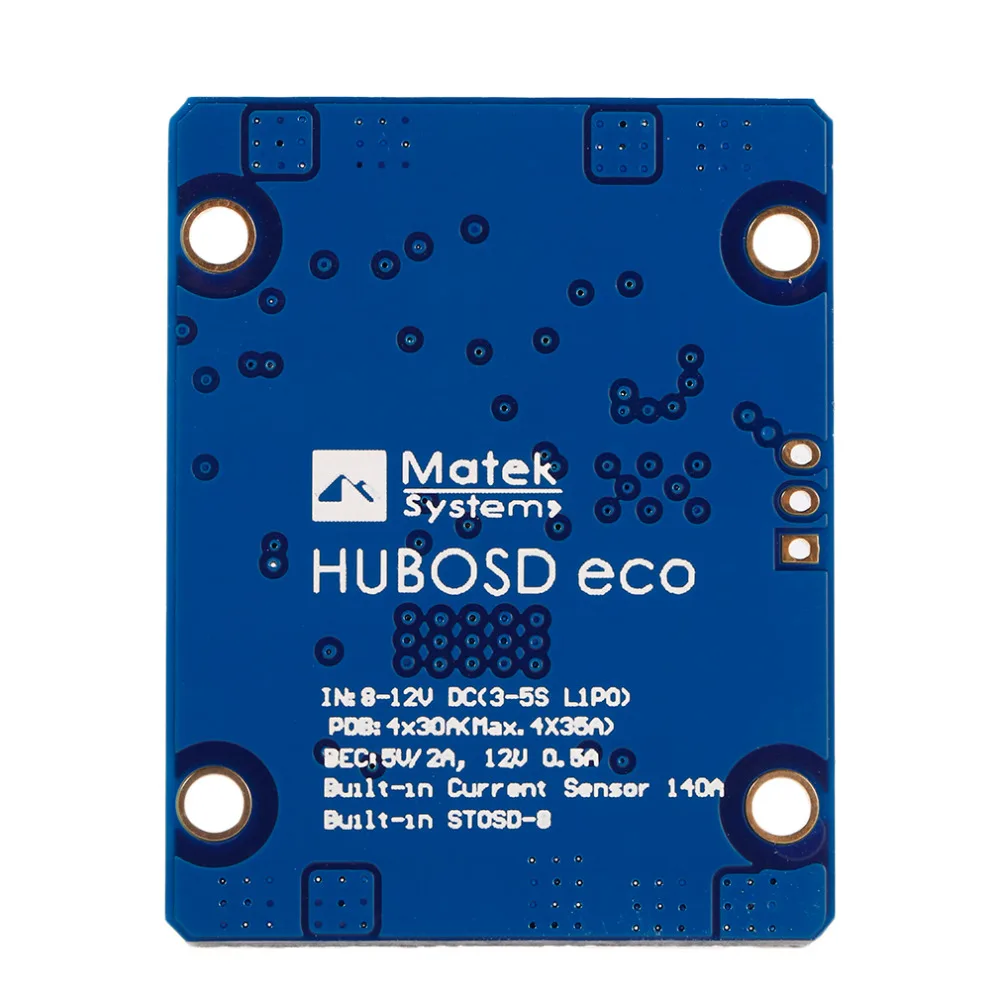

В: 8-21VDC (3-5S LIPO)
PDB: 4 X 30A (макс.. 4 x 35A)
BEC: 5В/2а, 12В/0.
Цвет: синий

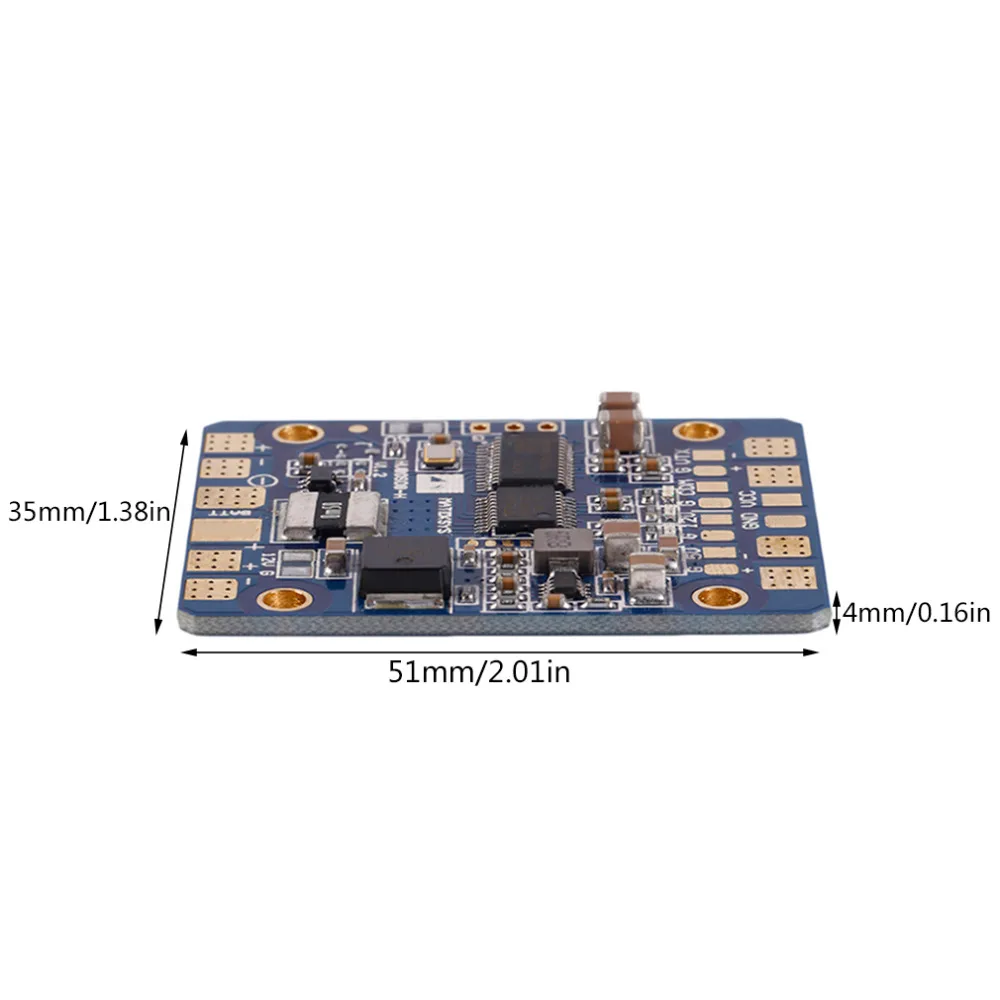

Размер: 45x35x4 мм/1,78x1,38x0,16 дюйма
Размер упаковки: 146x90x5 мм
Вес нетто: 12 г
Вес упаковки: 17 г

PDB: (выходы ESC)
Непрерывный ток: 30A на выходе
Пиковый ток (10 секунд/минуту): 35А на выходе

Физический:
2 унции меди, 4-слойные и 1,6 мм PCB.

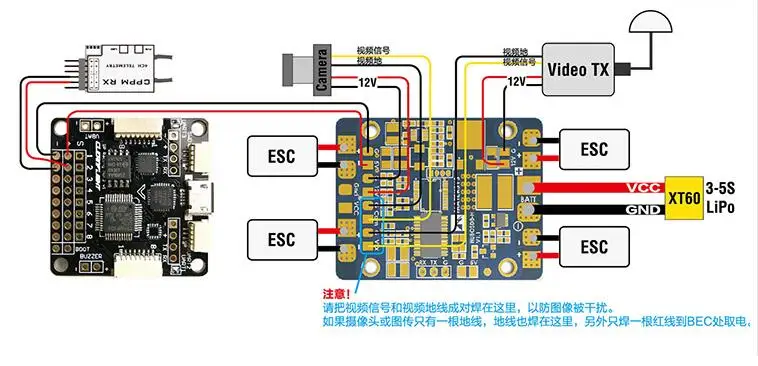

1 вход батареи, 4 выхода ESC. 2x BEC 5V выходы, 2x BEC 12V выходы.
Камеры сигнала и Gnd колодки, видео передатчик сигнала и Gnd колодки
1 последовательный порт (RX, TX, G)
Монтажные отверстия 30,5 мм квадратные отверстия Φ3мм

BEC 5В (выходы)
Предназначен для радиоуправляемых приемников, полетных контроллеров, OSD и сервоприводов.
Синхронный понижающий регулятор постоянного/постоянного тока.
Напряжение: 5,0 +/- 0.1VDC
Непрерывный ток: 2 А (макс. 2,5a 10 с/мин)
Выходная пульсация: 40 мВ (VIn = 16 В, VOut = 5 в @ 2A нагрузки)
Толерантность короткого замыкания (5 секунд/минуту)

BEC 12В (выходы)
Линейный регулятор, очень низкий уровень шума. Фильтр LC является ненужным.
Предназначен для видеокамеры TX или FPV.
Напряжение: 12,0 +/- 0.3VDC (4-5S операция)
Непрерывный ток: 500 мА @ 16 В, 400 мА @ 20 в
Толерантность короткого замыкания (2 секунды/минуту)
Если батарея 3S LiPo, выходное напряжение = 3S LiPo Напряжение-1 в

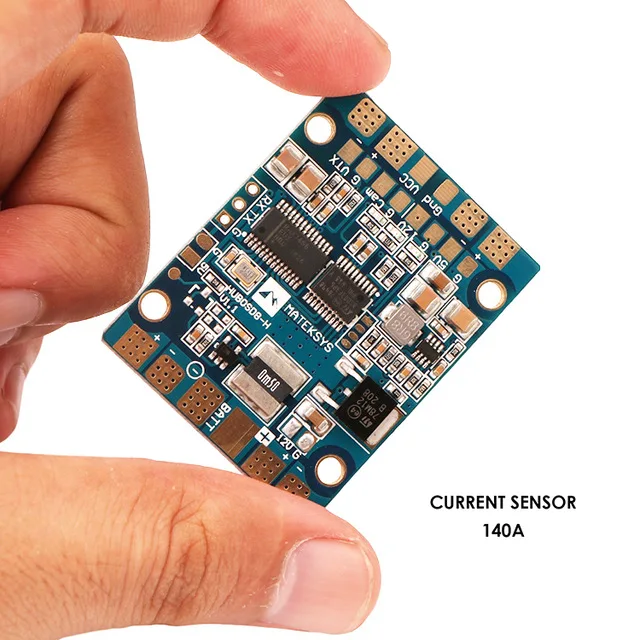

Датчик тока
140A
Если ток> 140A. STOSD дисплей 140A

STOSD-8
1) индикатор бега
Синий светодиод мигает: STOSD инициализируется
Синий светодиодный свет: STOSD работает.
2) Автоматическое определение PAL/NTSC
Авто sense PAL / NTSC cam при запуске OSD. По умолчанию NTSC без сигнала камеры
3) информация о динамике экрана
Ток <2A и держать 5 секунд
Ток> 2A
4) мин. вольт и Макс. Ампер рекордер
5) автоматический таймер полета
Ток> 2А, время в.
Ток <2A, время выхода.
6) Автоматическое определение ячеек батареи
Если Входное напряжение находится в диапазоне ниже, HUBOSD обнаружит ячейку
Номера автоматически.
11,1-13,05 в: 3 ячейки LiPo, 14,8-17,4 в: 4 ячейки LiPo, 18,5-21 в: 5 ячеек LiPo
Если Входное напряжение находится вне диапазона. Значение напряжения будет мигать на экране.
Пожалуйста, проверьте, если общее напряжение батареи ниже 3,7 В * ячеек
7) низкая vlotage сигнализация
(Значение мигает): по умолчанию 3,6 В * ячейки
8) превышение мА · ч
(Значение мигает): по умолчанию 1000 мАч
9) идентификатор пилота на экране
По умолчанию отключено. Вы можете напечатать несколько слов и включить их в GUI
10) обновляемая прошивка
Точность напряжения: +/- 0.4%, разрешение напряжения: 0,01 В
Точность тока: +/- 1.5%, разрешение тока: 0.1A

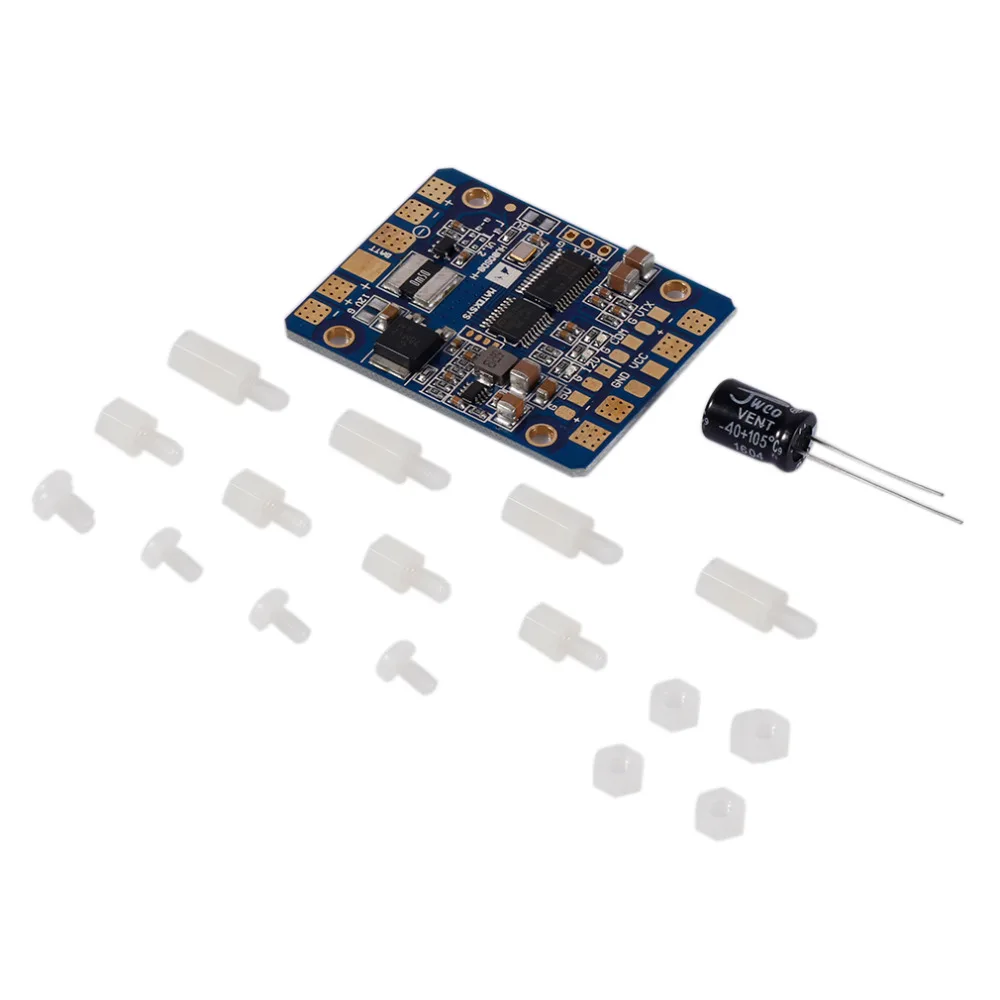

В комплект входит:
1 x двойная распределительная плата BEC OSD
1 сумка аксессуаров
