Купить Фрезерный станок с ЧПУ 3 оси комплект TB6600 4.5A Драйвер шагового двигателя доска + mach3

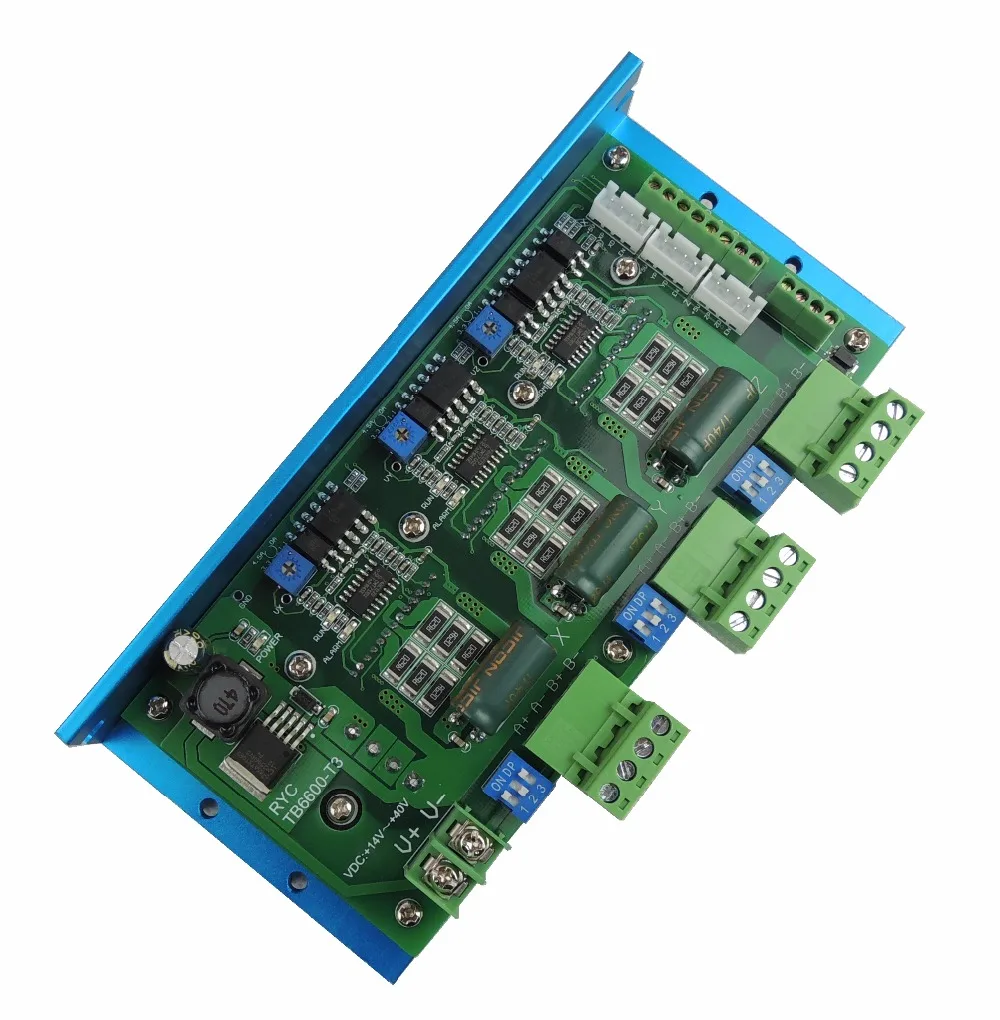

TB6600-T3 3 оси драйвер платы, используя Toshiba TB6600HG драйвер чип, максимальный выход 4.5A ток, ток, бесступенчатая регулировка, 3 шаговый двигатель s может быть доставлено в одно и то же время, подходит для NEMA17, NEMA23 шаговый двигатель, имеет 12 прочный, используется для MACH3 интерфейсной платы или числового программного управления; Есть большой ток драйвера, плавная работа, тихий небольшой объем, удобная установка, высокая производительность, подходит для изготовления станков с ЧПУ и другого оборудования автоматизации. 5-осевой mach3 интерфейсная плата, подходит для mach3mill программного обеспечения, используемые для изготовления ювелирных изделий гравировальный станок. Подходит для компьютеров с параллельным портом, операционная система WIN7 32-битный или XP.

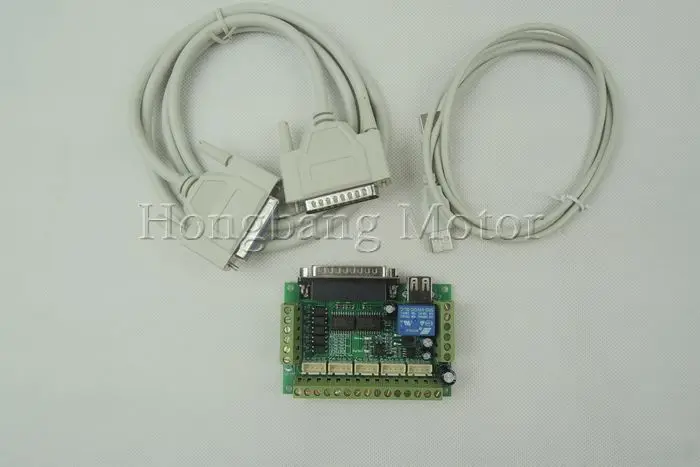

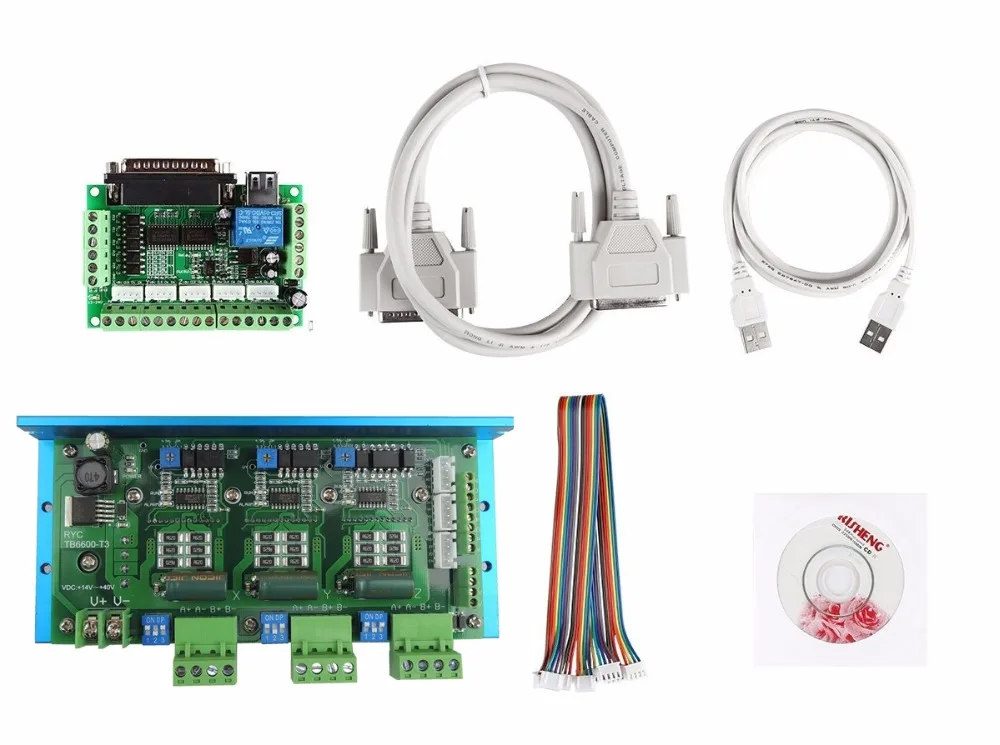

1 х TB6600-T3 3 оси шагового Двигателя драйвер платы1x5 коммутационная плата со стержнем1 x DB25 параллельный кабельUSB кабель (1 шт.);3 x сигнальные кабелиРуководство пользователя на английском языке будет отправлено по электронной почте или CD
TB6600-T3 3 оси драйвер платы:Характеристики:1. DC разъем питания Тип: + 14 V ~ 40 м;
2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка тока;
3,12 V Мощность выход: Максимальная выходная мощность 2A ток, для числового программного управления или Mach3 интерфейсная плата питания;
4. Автоматическая функция половинного тока: когда двигатель перестанет работать, Резервный ток автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;
5. mircoшаг: 1, 2, 4, 8, 16;
6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами мотора и скоростью работы, чтобы уменьшить шум водителя.
7. форма защиты: защита от перегрева, защита от перегрузки по току
8. Максимальная частота пульса 200 кГц.
9. Использование PWM chopper-тип одночипового биполярного синусоидального микроступенчатого режима управления током
10. Размеры: 166 мм * 88 мм * 34 мм
11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

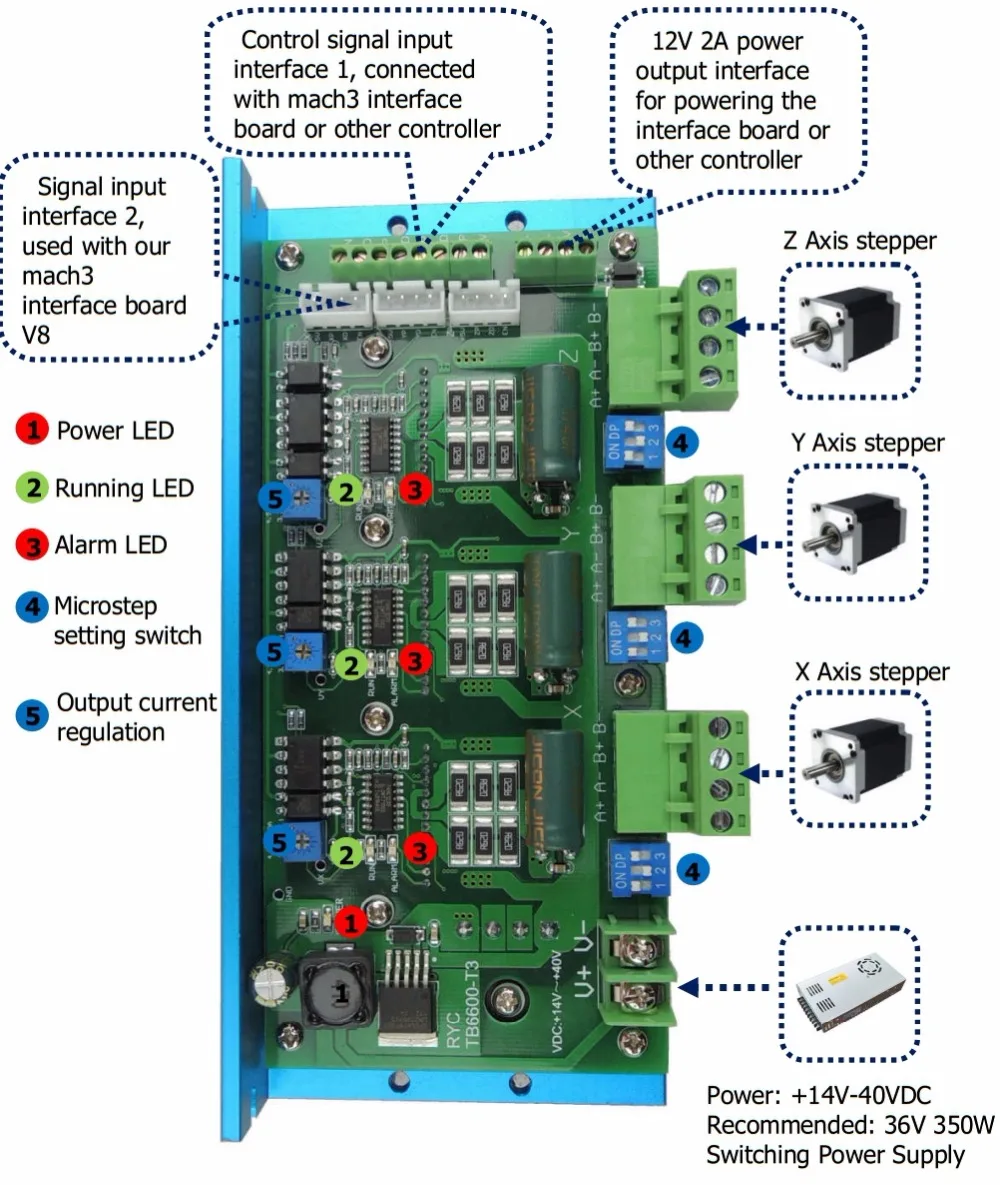

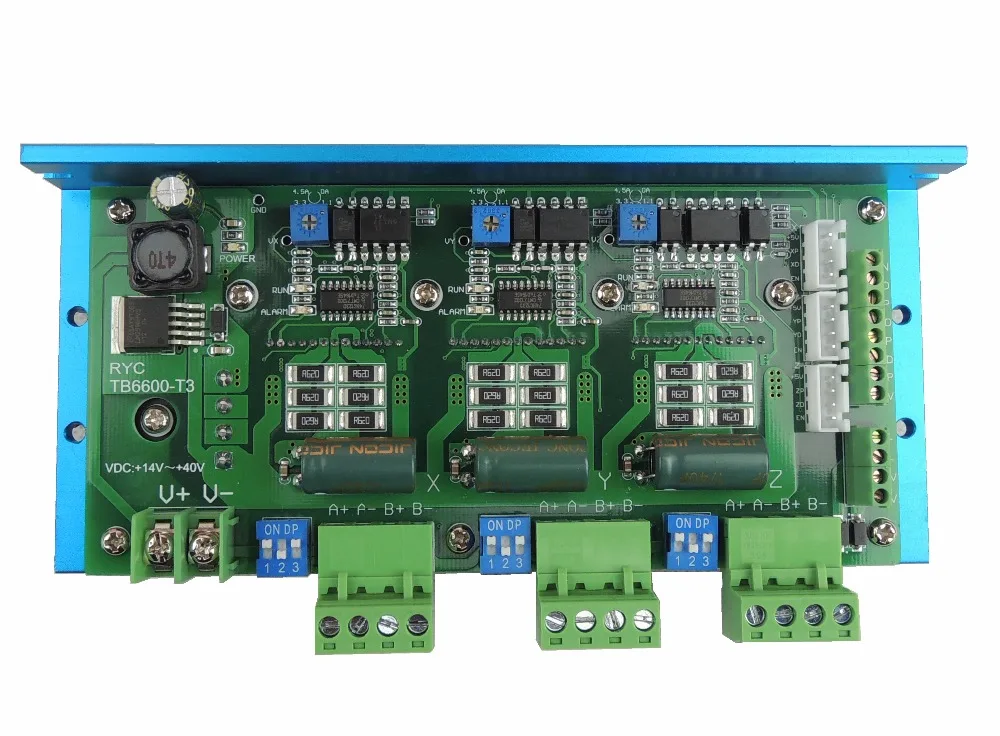

Порты ввода/вывода:Текст на печатной плате | Объяснить |
V +- | Положительный и отрицательный Полюс источника питания |
A + | Шаговый двигатель обмотки |
B + B-: | Шаговый двигатель другие обмотки |
+ 5В | Входной сигнал + 5 В (COM) |
XP | Оси X импульсный сигнал |
XD | Направление оси X сигнала |
YP | Перемещение по оси Y импульсный сигнал |
YD | Перемещение по оси Y направление сигнала |
ZP | Перемещение по оси Z импульсный сигнал |
ZD | Перемещение по оси Z направление сигнала |
RU | Все оси включает сигнал |
GND | Отрицательная мощность для измерения эталонного напряжения |
VX | Контрольная точка X оси напряжения |
VY | Ось Y контрольная точка испытания напряжения |
VZ | Ось Z контрольная точка напряжения |
VA | Контрольная точка опорного напряжения оси |
12 V | 12 В выходная мощность положительный полюс, максимальный выход 2А ток |
V-образный вырез | 12 В выходная мощность отрицательный |
Мощность | Индикатор питания светодиодный (красный) |
RUN | Датчик светодиодный (зеленый) |
Сигнализация | Светодиодный индикатор неисправности (красный), перегрев, перегрев ток., красный светодиодный |
Особенности:
1, Поддержка для MACH3 и другие компьютерные комплектующие программного обеспечения, что Поддержка для управления параллельным портом.
2, usb-блок питания и периферийные устройства с фазовым разделением для защиты безопасности компьютера.
3, периферийный широкий вход напряжения, 12-24 В и функция анти-обратного хода.
4, Все входные сигналы, все свет lotus изолированы, которые можно получить доступ аварийной остановки на ноже, предел для защиты безопасности компьютера.
5, весь путь к выходному порту реле, управляющий шпиндель переключатель. Выход порт P17 порт.
6, весь путь через оптрон изолированный 0-10 в аналоговый выход по напряжению можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Выход порт P1 порт.
7, откройте все 17 портов, которые могут быть доступны с оптопары для езды на автомобиле, 5 с одноосным шаговым двигателем может контролироваться.
8, P1 как pwm-выходы можно управлять с помощью оптрон вход шпинделя регулятора.
9, можно получить доступ с помощью общего катода или общего уровня ввода анода до 5 В привода.
Типичные применения:
Установка Размеры:
'
