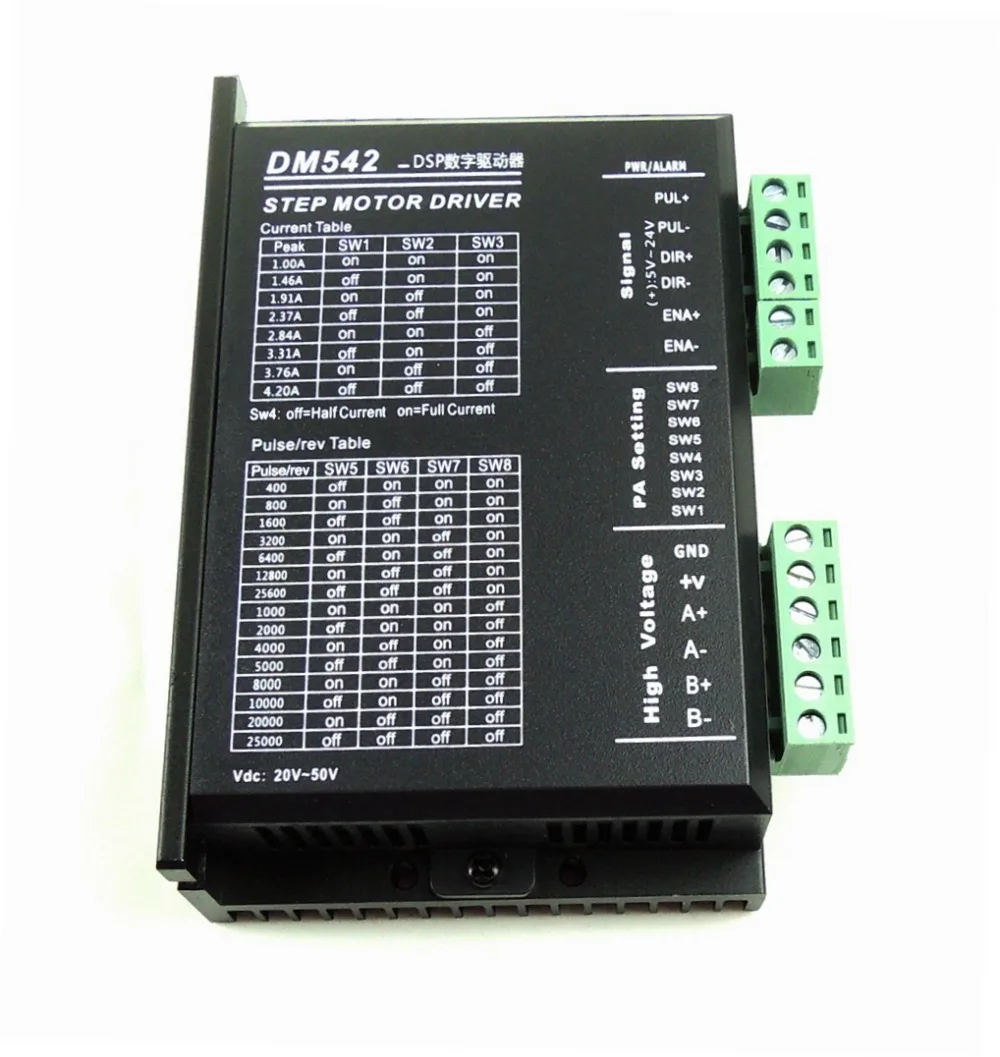

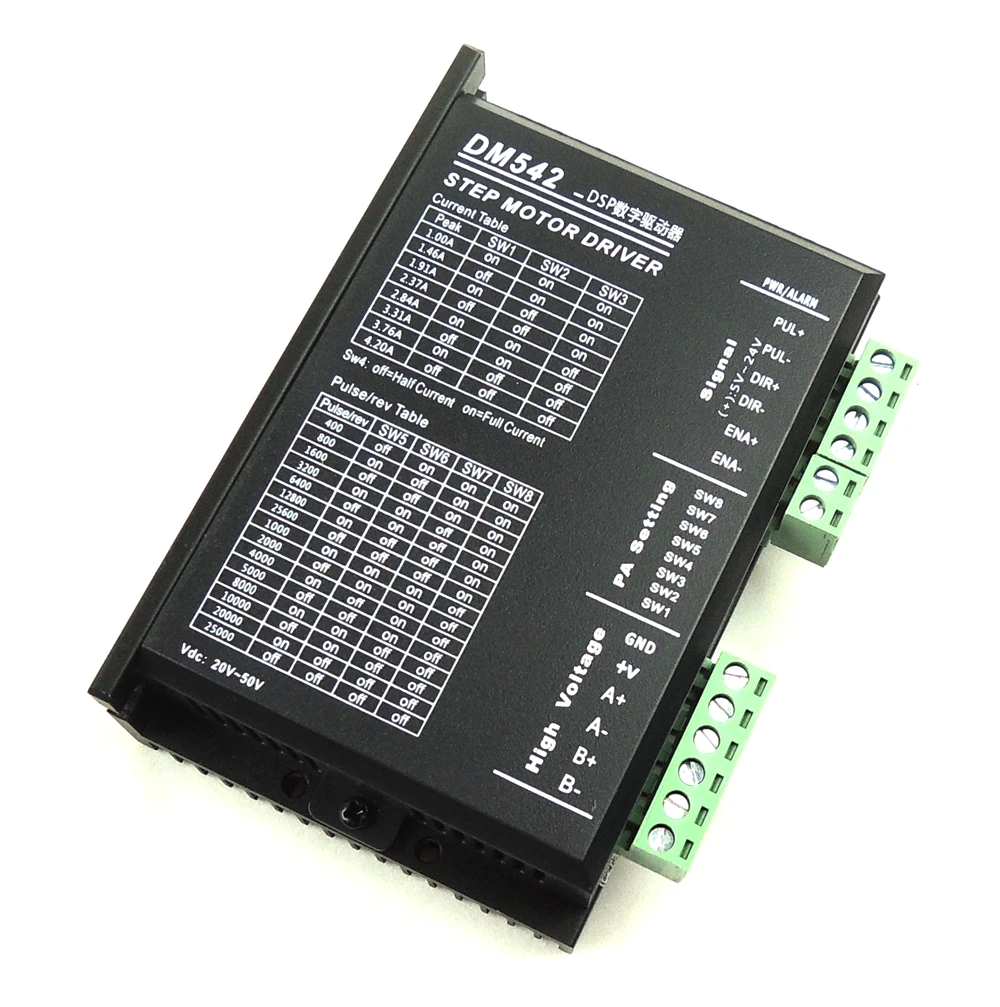

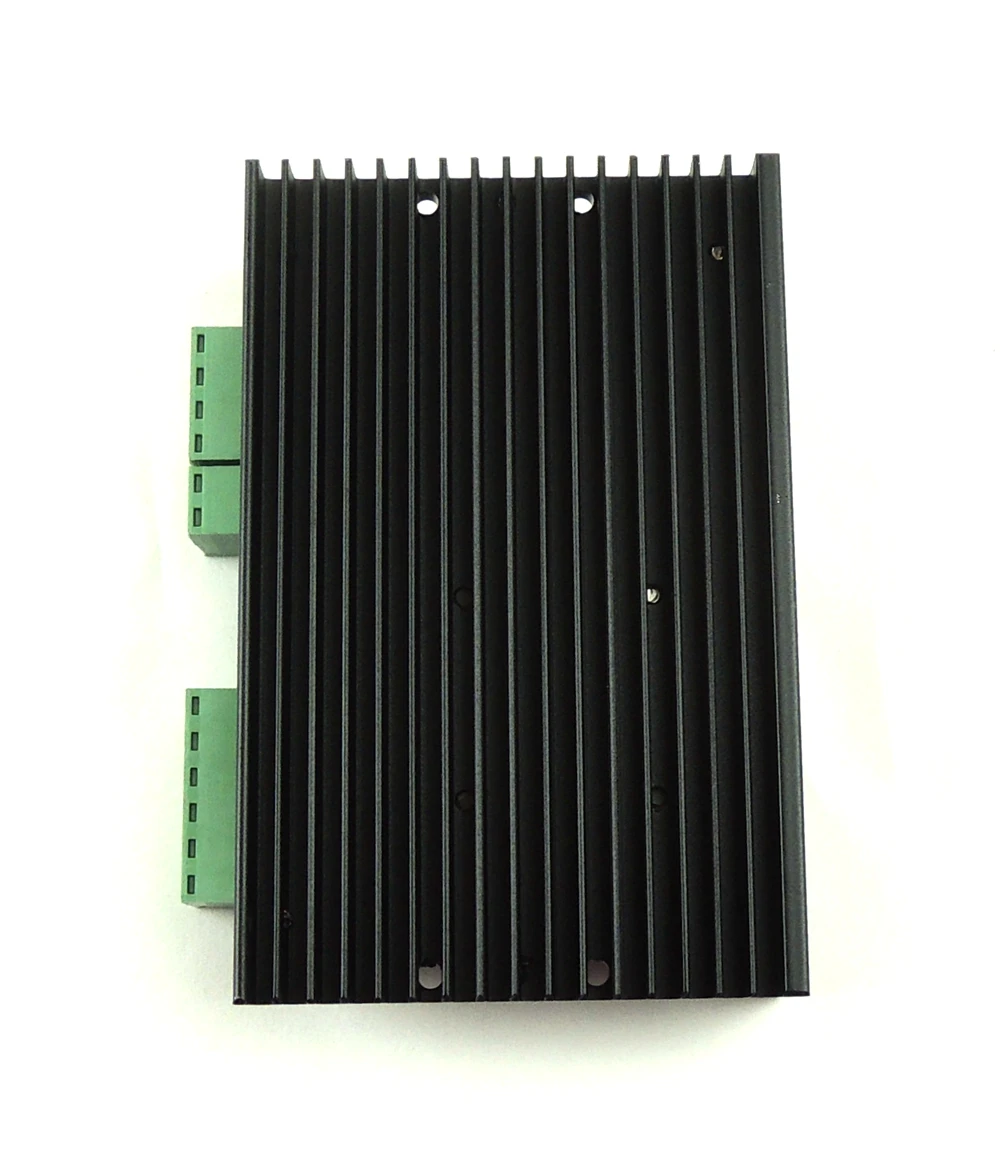

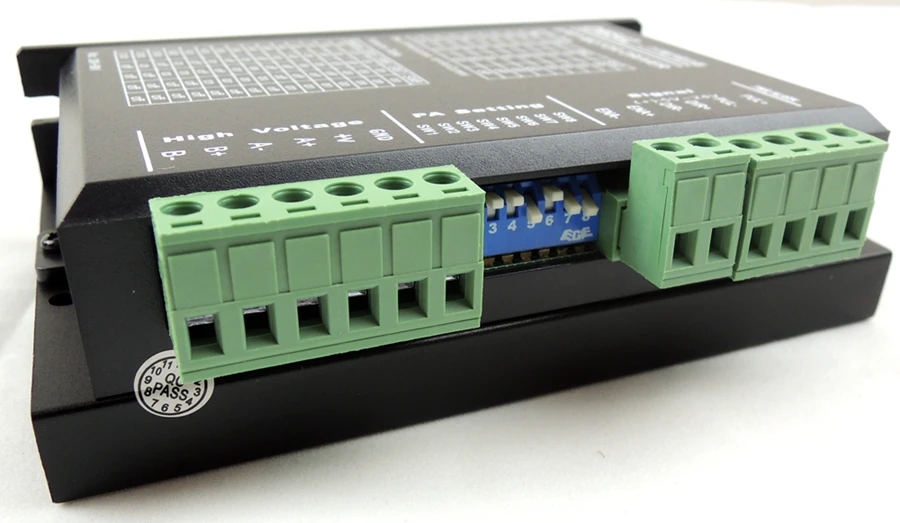

20-50 В постоянного тока 256 деление CNC микро-шаговый двигатель Name23 DM542 Драйвер - купить

Купить 20-50 В постоянного тока 256 деление CNC микро-шаговый двигатель Name23 DM542 Драйвер

DM542 2-фазный шаговый мотор драйвер, используя биполярные широкоимпульсный модулятор постоянного тока Ток режим управления, двигатель работает плавно и тихо, высокая производительность Максимальная выходная 4,2 приводной ток, подходит для NEMA17, NEMA23 шаговый двигатель.

Особенности:

1.   DC разъем питания Тип: + 20 V ~ с алюминиевой крышкой, 50В;

2.   Выход ток: 1~4.2A;

3.   Microstep:2、4、8、16、32、64 ГБ、128、5、10、20、25、40、50、100、125;

4.   Форма защиты: Перенапряжение, защита от перегрузки по току;

5.   Максимальная частота пульса 200 кГц;

6.   Используя биполярный широкоимпульсный модулятор постоянного тока, режим управления током, двигатель работает плавно и бесшумно;

7.   Размеры:118 мм * 88 мм * 33 мм;

8.   Рабочая среда:Температура-15~50℃Рабочая влажность: <90%.

Параметры:

1 、 + Жилет):DC Мощность положительный полюс

2 、 GND:Постоянного токаМощность отрицательной клемме

3 、 A +、A-:Шаговый двигатель обмотки

4 、 Модель B +、В в-режиме:Шаговый двигатель другие обмотки

5 、 PUL +(+ 5 V-24 V)Опора:Вход шагового импульса (увеличение эффективности края, ширина импульса> 1,2 США)

6 、Дир +(+ 5 V-24 V)Дир:Направление входной сигнал,ВысокаяУровеньПредисловие, низкаяУровеньОбратное, направление сигнала должно быть не менее 5 нами впереди импульсного сигнала.

7 、 Ена +(+ 5 V-24 V)Эна-: без двигателя

8 、 Зеленый светодиодный: Мощный светодиодный

9 、 Красный светодиодный: индикация неисправности, по току、Защита от перенапряжения、Или других сбоев. Красный светодиодный свет яркий, после выхода из строя, выключение на некоторое время, а затем питание, светодиодные лампы выключены
