Купить T1000S SD карты WS2801 WS2811 WS2812B LPD6803 и т. д. светодио дный 2048 контроллер пикселей DC5 ~ 24 В
Описание продуктаT1000S SD карты WS2801 WS2811 WS2812B LPD6803 и т. д. светодио дный 2048 контроллер пикселей DC5 ~ 24 В T-1000S DMX 512 контроллер RGB
Описание:
Карты памяти:
Тип: SD
Ёмкость: 128 МБ-2 ГБ
Файл магазина светодио дный
Физические параметры:
Рабочая температура:-30-85 градусов Цельсия
Рабочее напряжение: DC5V/DC7.5-24V
Рабочая мощность: 2 Вт
Вес: 0,3 кг
Размеры: l165mm×w80mm×h30mm
Порт сигнала: порт подключения 3pin
T-1000S Системы Особенности
65536-1,32 серый, поддержка программного обеспечения Гамма-коррекция.
2. опорная точка, линия, поверхность, правила и специальная ручка.
3. Однопортовый выход, может поддерживать 2048 пикселей.
4. Несколько контроллеров могут быть каскадированы вместе и работать синхронно,
Воспроизводите содержимое, хранящееся в sd-карте.
5. Совместим с однолинейными или двухлинейными чипами.
Примечание:
Когда T1000S контроллер нагрузки менее 512 пикселей Частота кадров может достигать 30fps.
Когда T-1000s контролирует более 512 пикселей, частота кадров будет замедляться автоматически.
Поддержка IC (один IC символизирует пиксельную точку)
1. Система T-1000
256-1,32 серый уровень, поддержка программного обеспечения Гамма-коррекция.
2. Поддержка правил и специальной формы ручки.
3. Однопортовый выход, может поддерживать 2048 пикселей.
4. Управление Off-line (sd-карта), воспроизведение содержимого, хранящегося в sd-карте.
5. T-1000 хранит максимум 16 программ, копирует несколько файлов на sd-карту заказ,
После форматирования sd-карты в формате «FAT».
6. программа должна быть названа в заказах. Так же, как: 00_1.led, 01_1.led, 02_1.led.
Примечание: 1. Когда контроллер T-1000 контролирует менее 512 ламп частота кадров может достигать 30fps. Когда T-1000 контролирует более 512 ламп и менее 2048 ламп, частота кадров будет замедляться автоматически.
2. T-1000 должен использовать новое программное обеспечение LedEdit 2012.
2. Поддержка чипов:
Тип чипа | Программный код и КонтроллерТип | Лампы/(макс.) | Примечание |
LPD6803, D705, 1101,6909, 6912 | T-1000-6803 | 2048 пикселей |
|
LPD8806, LPD8809 | T-1000-8806 | 2048 пикселей |
|
TM1803, TM1804, TM1809, TM1812 | T-1000-TM | 2048 пикселей | TM1804 и TM1809 делятся на высоких и низких |
TM1903, TM1904, TM1909, TM1912 | T-1000-TM19 | 2048 пикселей |
|
UCS6909, UCS6912, UCS7009, UCS5903 | T-1000-UCS-32 | 2048 пикселей |
|
UCS1903, UCS1909, UCS1912 | T-1000-UCS-256 | 2048 пикселей | 1909 и 1903 разделены на высокие и низкие |
UCS3903 | T-1000-UCS-1024 | 2048 пикселей |
|
DMX512 | T-1000-DMX | 170/512 пикселей | Совместимость со стандартными DMX512 |
WS2801, WS2803 | T-1000-WS | 2048 пикселей |
|
WS2811 | T-1000-WS2811 | 2048 пикселей | WS2811 быть разделен на высоких и низких |
DS189 | T-1000-DS189 | 2048 пикселей |
|
TLS3001, TLS3002, TLS3008 | T-1000-TLS | * Пикселей |
|
P9813 | T-1000-P9813 | 2048 пикселей |
|
SM16715 | T-1000-SM16715 | 2048 пикселей | SM16715 быть разделен на высоких и низких |
SM16716 | T-1000-SM16716 | 2048 пикселей |
|
BS0901, BS0902 | T-1000-0901 | 2048 пикселей |
|
BS0815 | T-1000-0815 | 2048 пикселей |
|

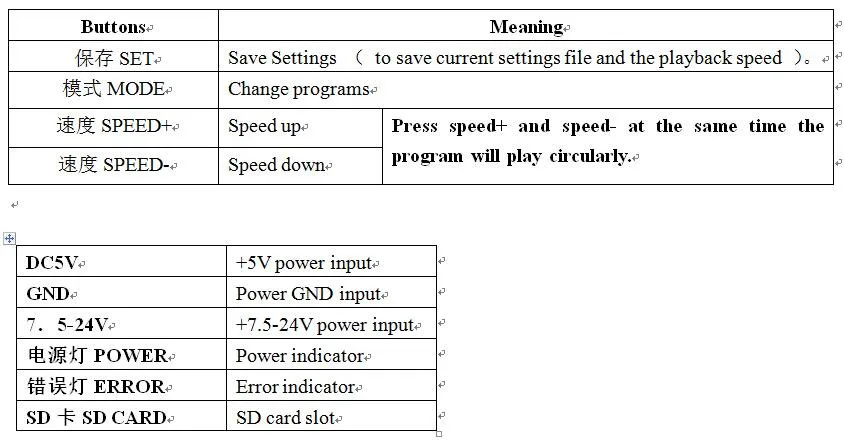

3. Определение печати:
Ttl сигнала (245/spi сигнал): RS485 сигнала.
CLK | Тактового Сигнала | B | Сигнал A/DMX + |
DAT | Сигнал данных | A | Сигнал B/DMX- |
GND | Сигнальной земли | GND | Сигнальной земли |
Примечание:Для сигнала ttl (SPI) сигнал контроллера должен подключаться непосредственно к светодио дный светодиодной земле.

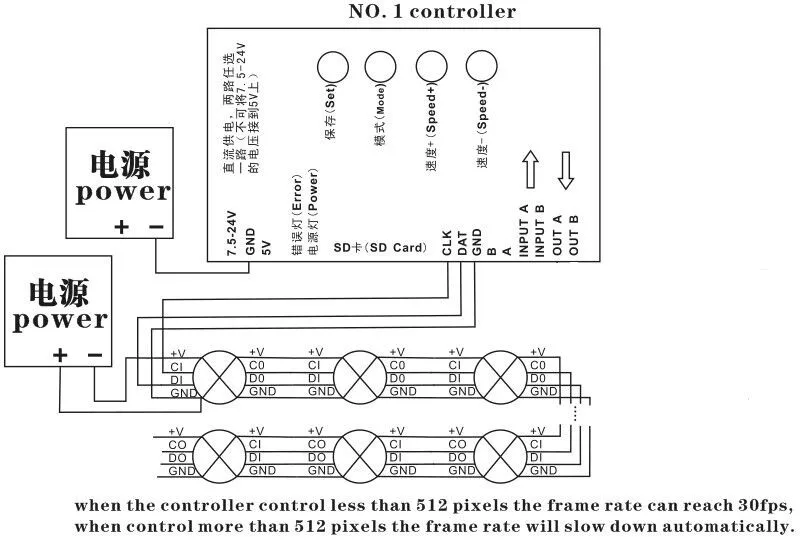

4. Режим подключения

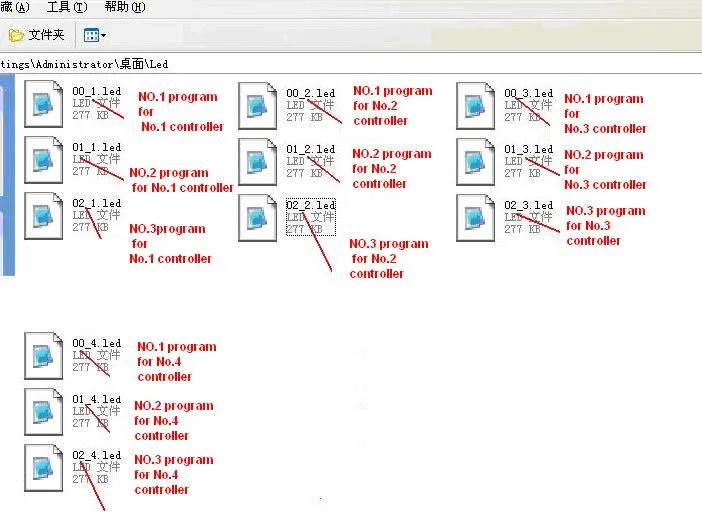

5.Название программы:(Правило как назвать программы :)
Название для контроллера № 2:
"00_1.led" --------- № 1 программа для контроллера № 1
"01_1.led" --------- № 2 программа для контроллера № 1
"02_1.led" --------- Программа № 3 для контроллера № 1
......
"15_1.led" --------- Программа № 16 для контроллера № 1
Название для контроллера № 2:
"00_2.led" --------- № 1 программа для контроллера № 2
"01_2.led" --------- № 2 программа для контроллера № 2
"02_2.led" --------- Программа № 3 для контроллера № 2
......
"15_2.led" --------- Программа № 4 для контроллера № 2
.........
PIC:
6. специальные параметры
Карты памяти:
Тип: SD(Рекомендуется использовать скоростную sd-карту)
Ёмкость: 128 МБ-1 ГБ
Формат: Жира
Магазин файла:*. Светодио дный
Физические параметры:
Рабочая температура:-30-85
Рабочее напряжение: DC5V/DC7.5-24V
Рабочая мощность: 1 Вт
Размер: l165mm×w80mm×h30mm
Вес: 0,35 кг
Порт сигнала: порт подключения 3pin
Примечание:
Перед копированием файлов на sd-карту, sd-карта должна быть отформатирована как формат FAT
Sd-карта в контроллере не может быть горячей замены, подключите sd-карту каждый раз, вы должны сначала отключить источник питания
6. Устранение неисправностей
Вопрос 1: После питания, индикатор ошибки T-1000 мигает без вывода дисплея
Ответ:Индикатор ошибки мигает означает, что контроллер не правильно считывал карту, возможные проблемы:
1. sd-карта пуста, без файла эффекта.
2. файл эффекта в sd-карте и модель контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в светодио дный d-редактировании а затем повторно Создайте файл эффекта светодио дный
3. sd-карта не форматировала для полных перед копированием файлов эффектов.
4. Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально включен, чтобы исключить причины питания
5. Изменение sd-карты, а затем проверка, чтобы исключить возможность плохой sd-карты
Вопрос 2: Контроллер включен, индикатор нормальный, но лампы не имеют эффекта изменения
Ответ:Причины этого следующие:
1. Проверьте, правильно ли подключены сигнальная линия & prime; s и контроллер
2. Если сигнал ttl получен, лампа и контроллер должны быть общей землей, это означает подключение освещения & prime; s и контроллера & prime; s земли вместе
3. Проверьте, соответствует ли модель, выбранная во время создания дисплейных файлов на sd-карте чипы, используемые в освещении
1 шт. T1000S контроллер
1 шт. SD карты
