Максимальное напряжение входной панели солнечной панели is100v, конфигурация гибкой системы;

1. использовать микрокомпьютер с одним чипом в качестве ядра всей системы управления

2. Используйте прецизионные резисторы внутренней интеграции и другие компоненты для улучшения точности параметров контроллера.

3. система может принимать Максимальное входное напряжение солнечных панелей-55 В, конфигурация системы гибкая;

4. принимает инновационные технологии слежения MPPT, высочайшую эффективность преобразования составляет до 97.3%.

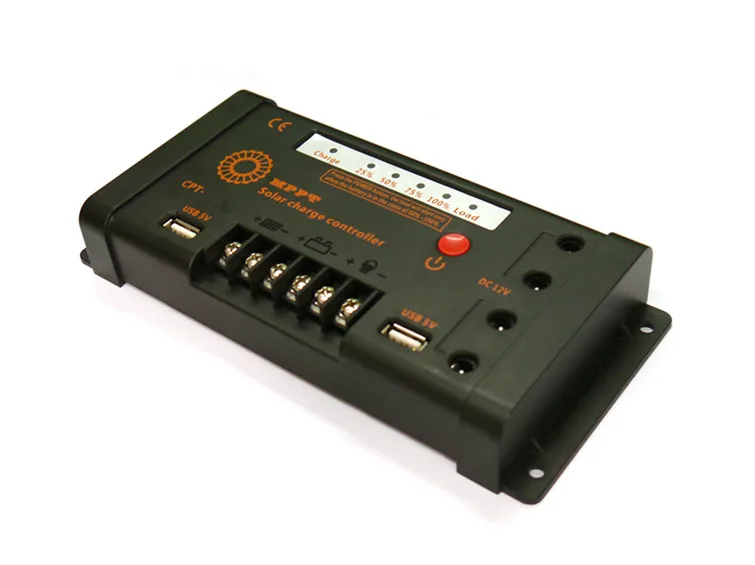

5. нежный дизайн корпуса и компактный контур, весь контроллер не занимает слишком много места.

6. четыре этапа дисплея батареи, интуитивно понятное понимание рабочего состояния контроллера.

7. идеальная защита безопасности, с превышением заряда, при разрядке, перегрузке, короткого замыкании и обратной защите полярности.

8. разнообразие нагрузки (выходная нагрузка, dc12v, USB5V), может удовлетворить различные требования пользователей.

График ниже-выходные характеристики солнечных панелей, ось X-это выходное напряжение, ось Y-это выходной ток; голубая линия является кривой i-v, "зеленая линия" является кривой п-v; он может показать, работает ли солнечная панель в максимальной мощности выходного сигнала.

В общем контроллере, панели солнечных батарей и батареи непосредственно подключены, выходное напряжение солнечной панели может быть опущено до напряжения батареи, И это далеко от максимальной мощности выхода, что делает эффективность солнечной панели серьезно низкой.

Контроллер MPPT регулирует ток зарядки аккумулятора и напряжение, что делает выходное напряжение солнечной панели всегда рядом с максимальной точкой вывода мощности, таким образом, чтобы обеспечить, чтобы система могла получить максимальную выходную мощность от солнечных ячеек. Во-первых, это может значительно повысить эффективность использования солнечных панелей, для другого он может эффективно защитить аккумулятор.

1. Защита от PV обратного полярности

2. Защита от переполярности аккумулятора

3. Защита от заряда батареи

4. Батарея над защитой от разрядки

5. выход из текущего и короткого замыкания

Защита с функцией самовосстановления, после интервала времени безопасности, система будет автоматически пытаться повторно подключить выход, как только внешний Устранение неполадок, система автоматически вернется к нормальному выходу.

Я читаю через весь раздел установки сначала перед началом установки.

Я не Устанавливаю контроллер и свинцово-кислотный аккумулятор открытого типа в ограниченном пространстве, где газ может накапливаться.

L при установке аккумулятора, чтобы быть очень внимательным, когда-то подвержен воздействию батареи кислотой, пожалуйста, смойте водой.

L использует изолированные инструменты и избегает размещения металлических объектов рядом с аккумуляторами.

L найдите контроллер на вертикальной поверхности, защищенную от прямого солнца, высокой температуры и воды. И убедиться, что хорошая вентиляция.

L не подключайте нагрузки с помощью импульсной мощности, превышающей рейтинги контроллера.

L Риск взрыва или огня! Подключите положительный (+) и отрицательный (-) нагрузки к контроллеру загрузочных клемм. Загрузочный терминал может существовать напряжением, Соединённым тщательно, чтобы избежать короткого замыкания.

Л риск электрического шока! Проявлять осторожность при обработке солнечной проводки. Солнечный модуль (s) высоковольтный выход может вызвать сильный удар или травму. Будьте осторожны при установке солнечной проводки.

L Свободные силовые соединения и/или коррозионные провода могут привести к резистивным соединениям, которые плавят провод изоляции, сжигать окружающие материалы, или даже вызвать огонь. Обеспечивают жесткие соединения и использование кабельных зажимов для защиты кабелей и предотвращает их перекачку в мобильных приложениях.

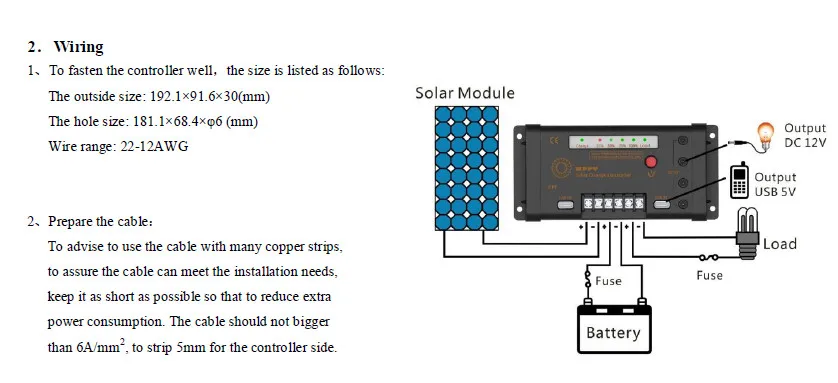

Заказ подключения: аккумуляторный кабель и rarr; загрузочный кабель & rarr; кабель солнечной батареи

Подключения батареи:Подключите кабель батареи к выходному терминалу контроллера, обратите внимание на позитивные и негативные обвинения защищают от противоположного подключения или короткого замыкания (положительный и отрицательный заряжает, идут вместе). Если подключение корректно и напряжение аккумулятора выше, чем 6 В, контроллер может ввести в самотестовую программу, все индикаторные Огни вспышки один раз. В противном случае проверьте, является ли кабельное соединение корректным, или напряжение аккумулятора слишком низкое.

Подключения нагрузки:Нажмите кнопку питания, чтобы закрыть выход и затем подключить кабель загрузки к выходному терминалу контроллер, обратите внимание на позитивную и негативную защиту от противоположного подключения, в противном случае он может сжечь устройство.

Подключение солнечной панели:Подключите кабель солнечной панели к выходному терминалу контроллера, обратите внимание на положительные и негативные обвинения, защищающие от противоположного подключения. Если солнечная панель обладает изобильным солнечным светом, индикатор заряда будет включен. В противном случае проверьте подключение кабеля.

(Здесь мы берем систему напряжения 12 В как пример, 24v×2)

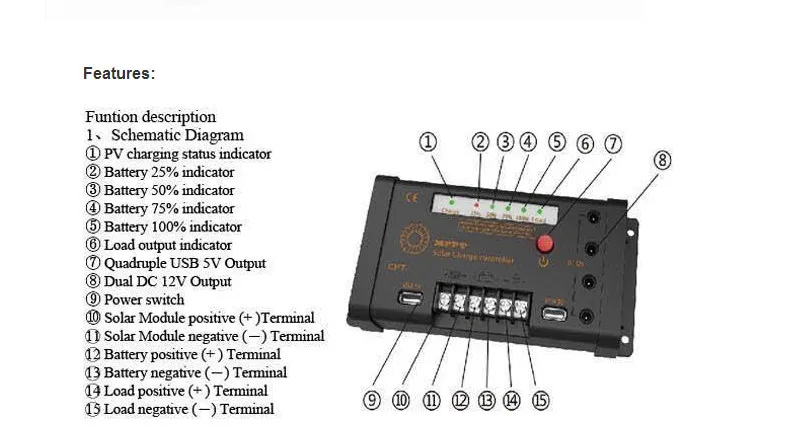

Когда батарея успешно подключена, контроллер вступает в процесс самопроверки, все индикаторы светятся после того, как представляют собой самопроверку,Удалось

Индикатор зарядки, индикатор зарядки (напряжение панели солнечной панели 0-55 В).

Когда подключение солнечной панели корректно, напряжение солнечной панели входило в диапазон, и солнечная панель обладает изобильным солнечным светом, индикатор заряда будет постоянным.

② Батарея 25% индикатор

Константа на (при напряжении аккумулятора выше 10.5 В, ниже 12.4 В)

Мигающий (при напряжении батареи ниже 10.5 В)

③ Батарея 50% индикатор

Константа на (при напряжении аккумулятора выше 12.4 В, нижняя than13.0v)

④ Батарея 75% индикатор

Константа на (при напряжении аккумулятора выше 13.0 В, нижняя than13.5v)

⑤ Батарея 100% индикатор

Константа на (напряжение батареи выше 13.8 В)

⑥ Нагрузки индикатор выхода

Только когда батарея 50%, 75%, 100% индикатор либо один из трех индикатора константа, переключатель мощности вступит в силу, нагрузка может быть работы, по умолчанию включается.

Константа на (нормальный выход допускается, начало выходного напряжения ≥ 12.4 В, отключение выходного напряжения ≤ 10.5 В)

Мигающий (когда система находится в состоянии текущего или короткого замыкания цепи, геймпад вернется на работу автоматически после завершения обработки проблемы съемки в течение 10 секунд)

1. Индикатор заряда PV зарядки

Когда подключение системы корректно, напряжение солнечной панели входило в диапазон, и солнечная панель обладает изобильным солнечным светом, индикатор зарядки (зеленый свет) является постоянным, это означает, что функция зарядки системы Нормальная и она может заряжать. Если напряжение панели солнечной панели выходит за пределы диапазона, то плата заряда перестает работать, индикатор заряда PV зарядки выключен.

2. Условия запуска загрузки

Загрузка может начинаться только тогда, когда батарея находится в состоянии 50% ~ 100%, но как только началось. Как только загрузка работает, она может работать до аккумулятора 25% индикатора ② мигающий). Когда батарея продолжает снижаться при отключении напряжения разрядки, индикатор аккумулятора 25% индикатора ② красный свет), нагрузка вынуждена отрезать выход для защиты аккумулятора.

3. Начало вывода в течение текущего и короткого замыкания

Когда загрузка нагрузки нормальная, индикатор выходного сигнала нагрузки констант на.

Когда выходной ток выше номинального тока или короткого замыкания, происходит, выход системы и разносторонний выход введут в состояние защиты, затем индикатор нагрузки отображает ⑥ flickers. Контроллер автоматически отрежет все выходные данные. Через 10 секунд контроллер автоматически вернется на работу, если Устранение неполадок закончено.

Когда происходит следующее явление, пожалуйста, проверьте следующее:
