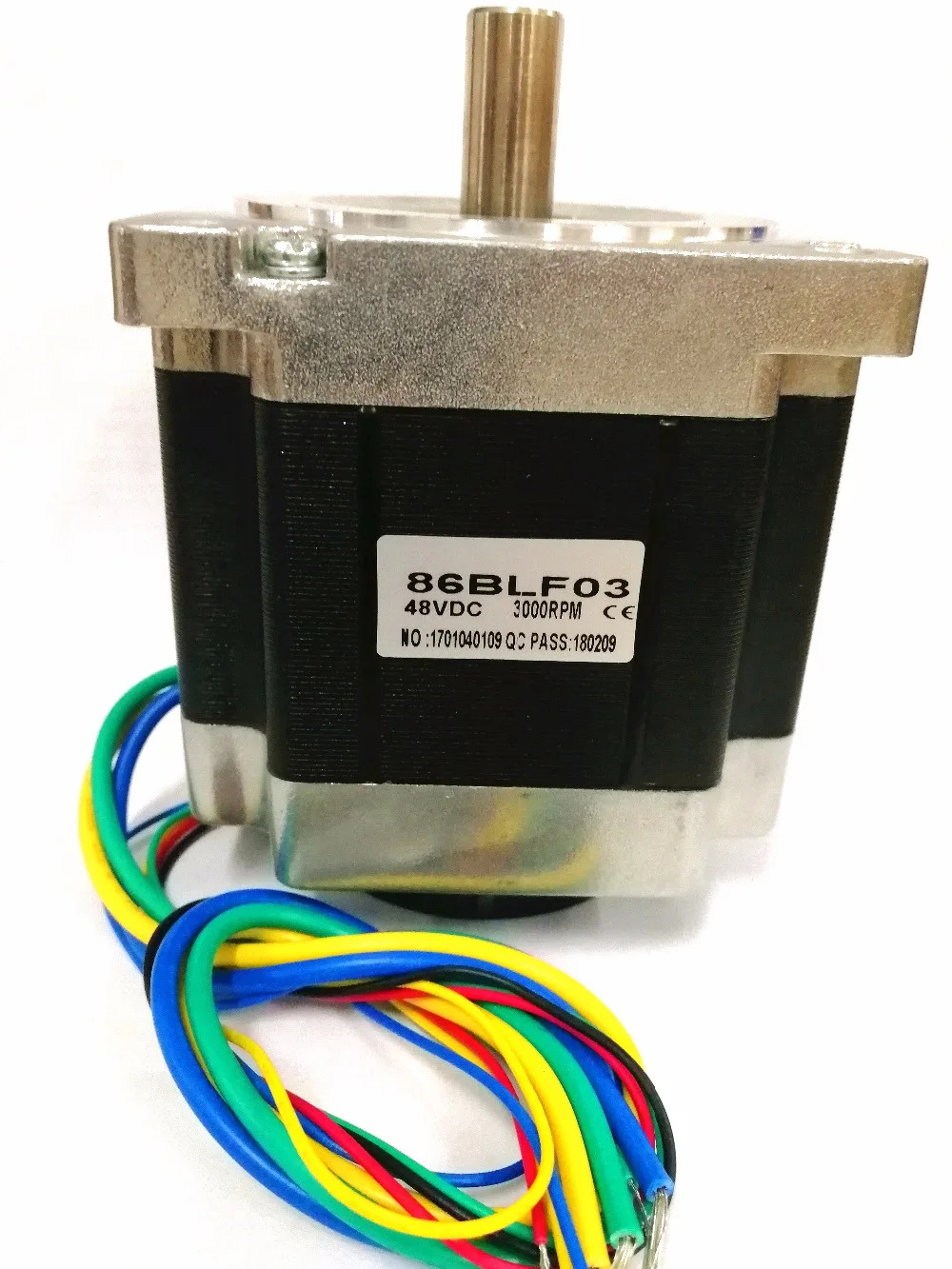

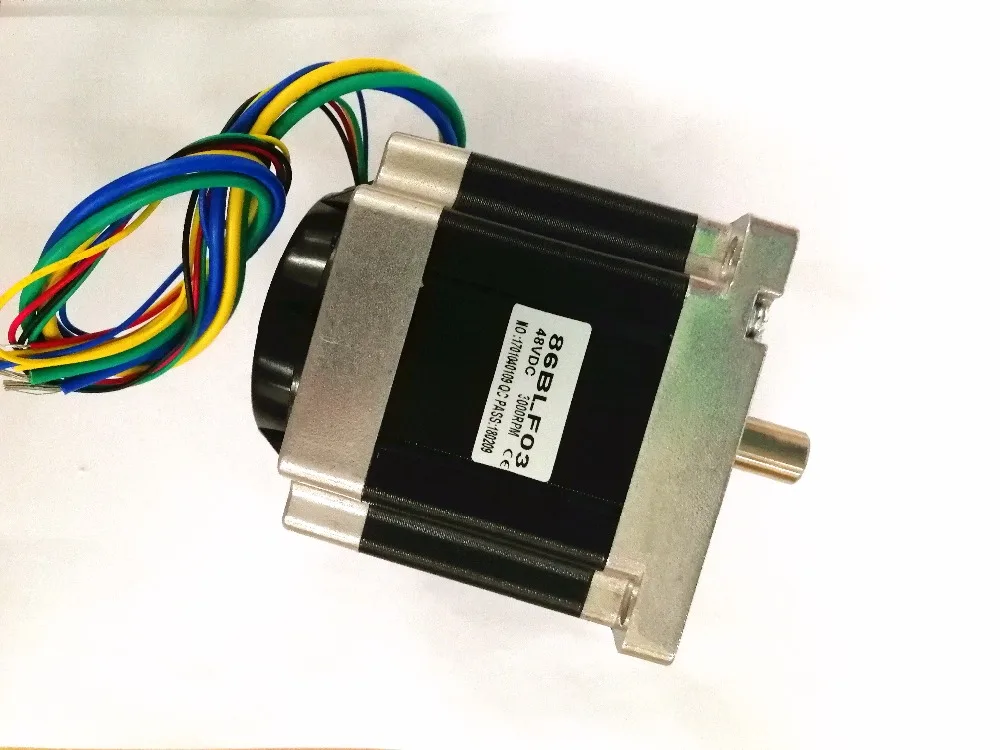

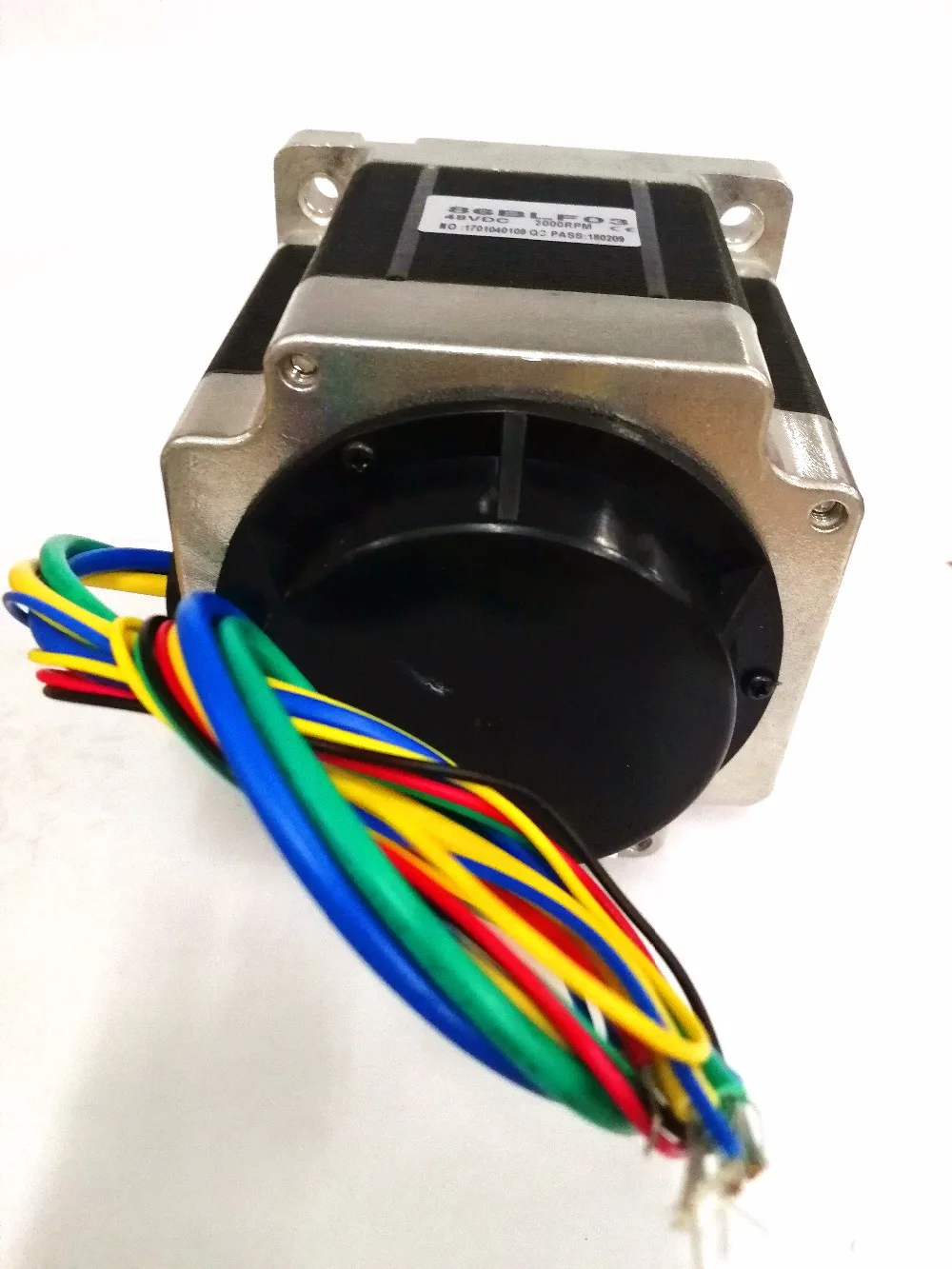

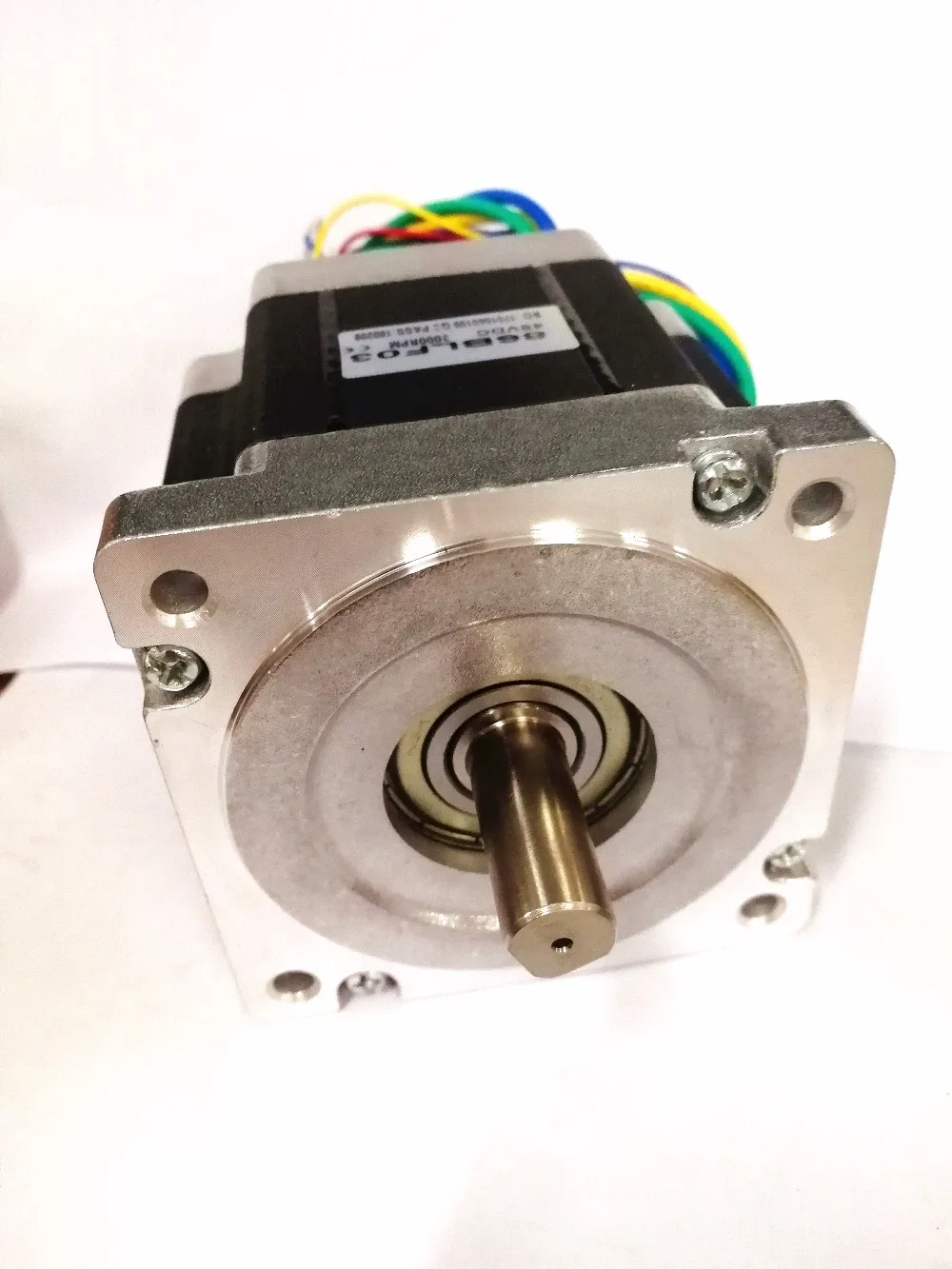

Бесплатная доставка в ЕС! 1 шт. 86BLF03 бесщеточный двигатель постоянного тока 330 Вт 48 - купить

● SPWM, скорость/ток, так же, технология close loop, плавное вращение

L выход плавного крутящего момента в диапазоне скоростей (8000 об/мин Макс.)

L 1: 75 Максимальный коэффициент регулирования скорости

L 60 °/300 °/120 °/240 ° Регулируемый Электрический угол

Регулировка скорости l: Регулировка потенциометра/аналоговый вход

L запуск/шаг, быстрый тормоз, переключение вращения CW/CCW

L выход скорости, сигнал тревоги (O. C.)

L над током, над напряжением, ларек, отсутствует сигнализация скорости

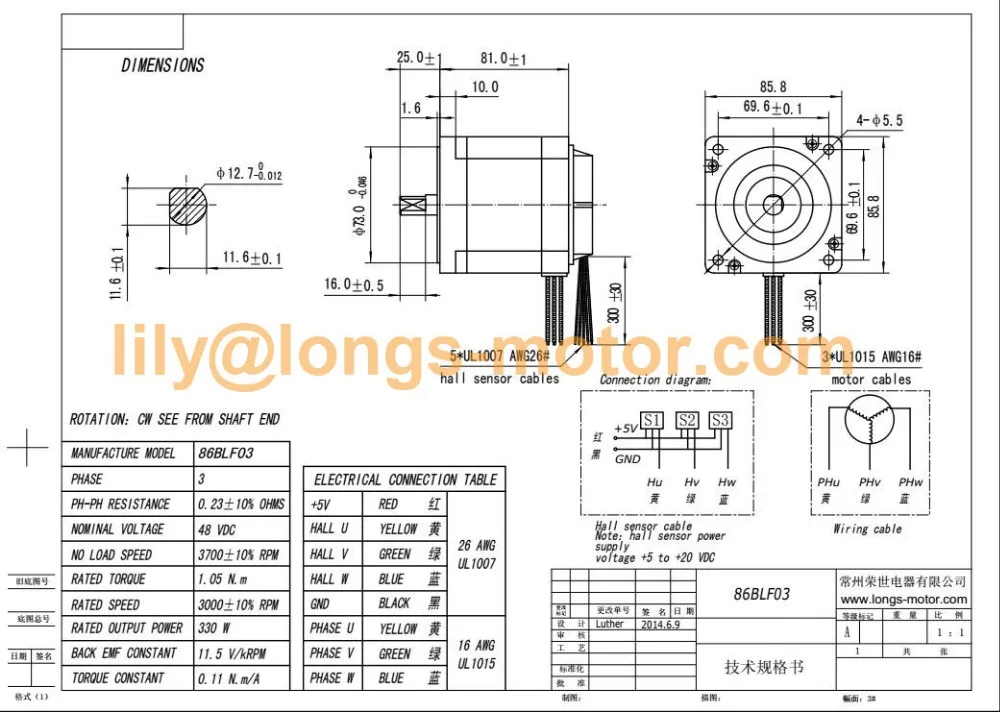

Параметры

Электрические параметры (Tj = 25 °C)

Требования к окружающей среде

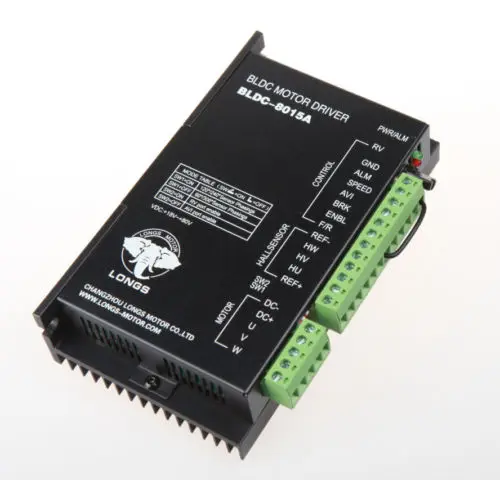

Описание функции

Источник питания: DC +; DC-

Напряжение: 24 ~ 50 постоянного тока, обычно применяется Линейный источник питания (приложение), напряжение пульсации выше 50 в может повредить драйвер. Выходной ток LPS должен быть на 60% больше, чем у драйвера. В случае Переключения источника питания (настоятельно рекомендуется), пожалуйста, обратите внимание, что ток должен соответствовать току двигателя.

Внимание: неправильное подключение может привести к повреждению драйвера.

Выбор регулировки скорости (RV; AVI)

1. Настройка скорости с помощью потенциометра (RV). dipswitch SW2 должен быть в состоянии, чтобы включить эту функцию. CW поворот потенциометра увеличит скорость. CCW-скорость вниз.

2. Настройка скорости с помощью аналогового ввода (AVI). Dipswitch SW2 должен быть выключен, чтобы включить эту функцию. Терминал AVI принимает напряжение 0 ~ 5 В или сигнал PWM от контроллера. Терминал AVI с входным сопротивлением 100 K, потребляемый ток ≤ 5 мА.

Справочная таблица

Для регулировки скорости можно использовать только один из двух вышеуказанных режимов (должен быть включен другой режим). После применения AVI терминала, (RV) потенциометр должен быть CCW повернут в минимальное положение. PWM сигнал 5 V TTL уровень.

 Запуск/остановка (ENBL)

Терминал ENBL применяется для управления запуском/остановкой двигателя, общий положительный терминал + 5 В.

Оптическая муфта от короткого замыкания делает двигатель запускаться, открытая цепь делает мотор остановленным.

См. Схему ниже

Вращение CW/CCW (F/R)

F/R терминал применяется для переключения направления вращения двигателя, общий положительный терминал + 5 В.

Двигатель работает в CCW, когда Оптическая муфта короткого замыкания, двигатель работает в CW, когда Оптическая муфта является открытой схемой.

Внимание: Не меняйте последовательность подключения фазовых проводов двигателя, чтобы переключить направление вращения.

Моторная Тормозная команда (BRK)

BRK терминал применяется для быстрого остановки вращения. Двигатель будет останавливаться обычно в пределах 50 мс. Но инерция нагрузки не может превышать 2 раза Инерции Двигателя, в противном случае тормоз вызовет сигнализация для водителя.

Время ускорения и замедления должно быть введено в контроллер в случае слишком большой нагрузки инерции,

И, пожалуйста, не используйте функцию тормоза в таком состоянии.

Короткое замыкание оптической муфты тормозит двигатель, оптический муфта открытого замыкания двигатель для запуска.

Настройка различных электрических углов

Dipswitch SW1 может быть настроен для установки двигателей с различными электрическими ангелами

 Скорость вращения двигателя (скорость)

Импульсы, генерируемые драйвером, пропорциональны скорости двигателя (изолированный выход O.C.), его можно увеличить, чтобы быть случайным уровнем. 6 многочастотный обработанный выход.

Скорость двигателя = 60 × скорость (пульс freq.)/импульсы на об. Двигателя; p. p. r = моторный полюс pairs× 6

Сигнал тревоги (ALM)

Драйвер войдет в режим защиты и остановит двигатель, работающий в случае перегрузки по току, перенапряжения, короткого замыкания, стоячего двигателя, светодиод на драйвере будет светиться, и сигнал ALM будет доступен. Пожалуйста, отрежьте

Источник питания водителя, проверка проводки и напряжения. Высокое напряжение не допускается для большого инерционного двигателя, так как это может привести к частому запуску/остановке и перенапряжению. Схема этой функции относится к изображению. 2.

Описание клемм

Схема проводки

Приложение: схема линейного источника питания

TX: изоляционные трансформаторы

VDC + & asymp; 1,414 × Vout, Vout предлагается AC21 ~ 28 V для этого драйвера

Мощность трансформатора определяется током двигателя

C1 = 100 в/2200 мкФ; C2 = 400 В/0,22 мкФ;
