Купить Усилитель мощности KRELL KSA100 Улучшенный BA15MKII комплект сделай сам для усилителя

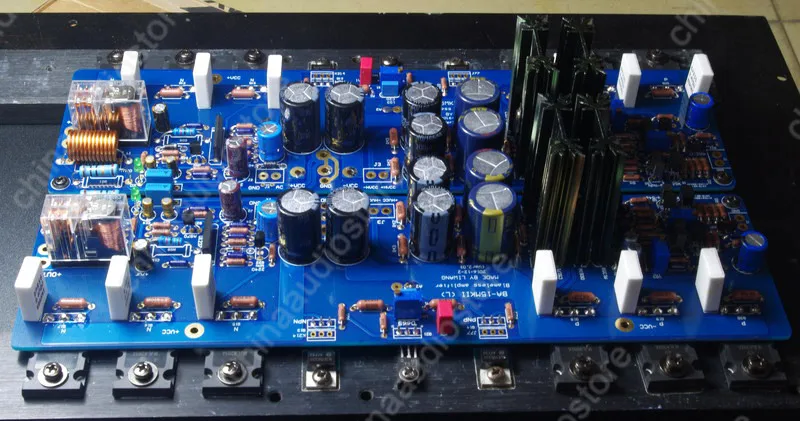

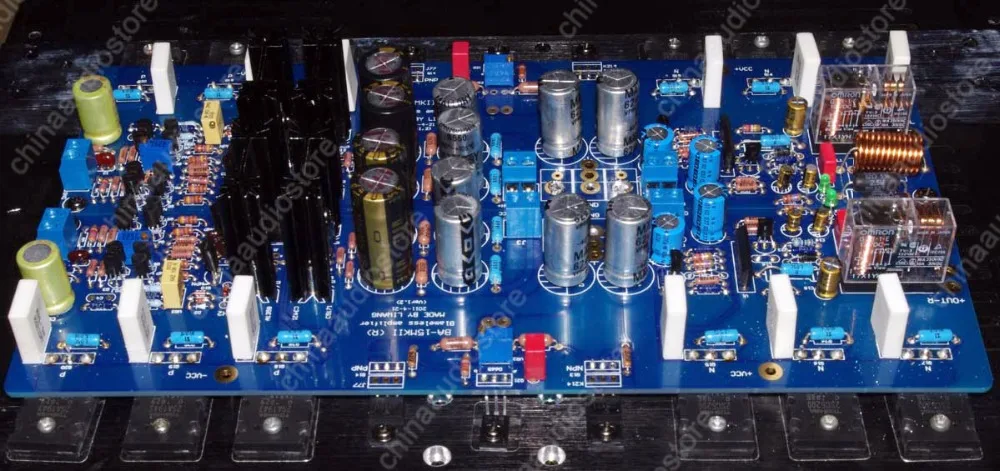

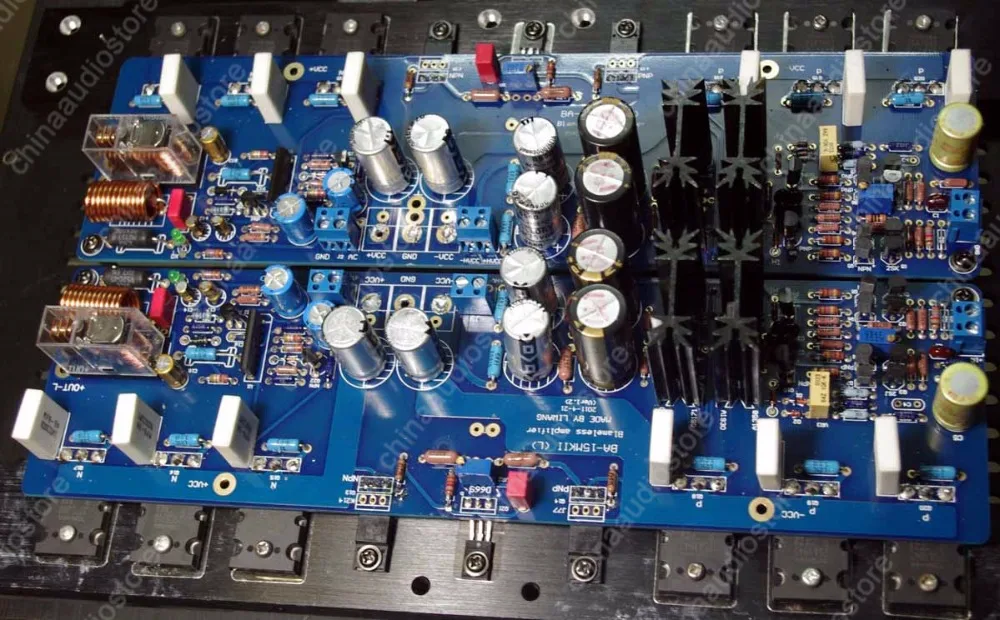

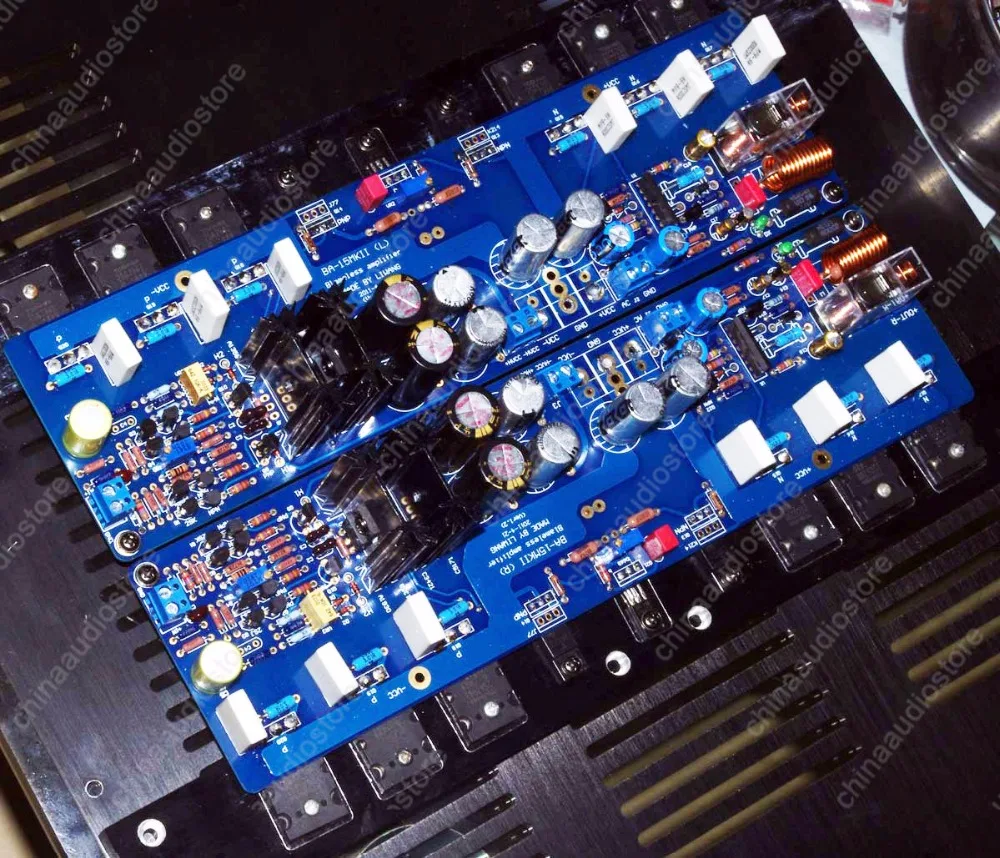

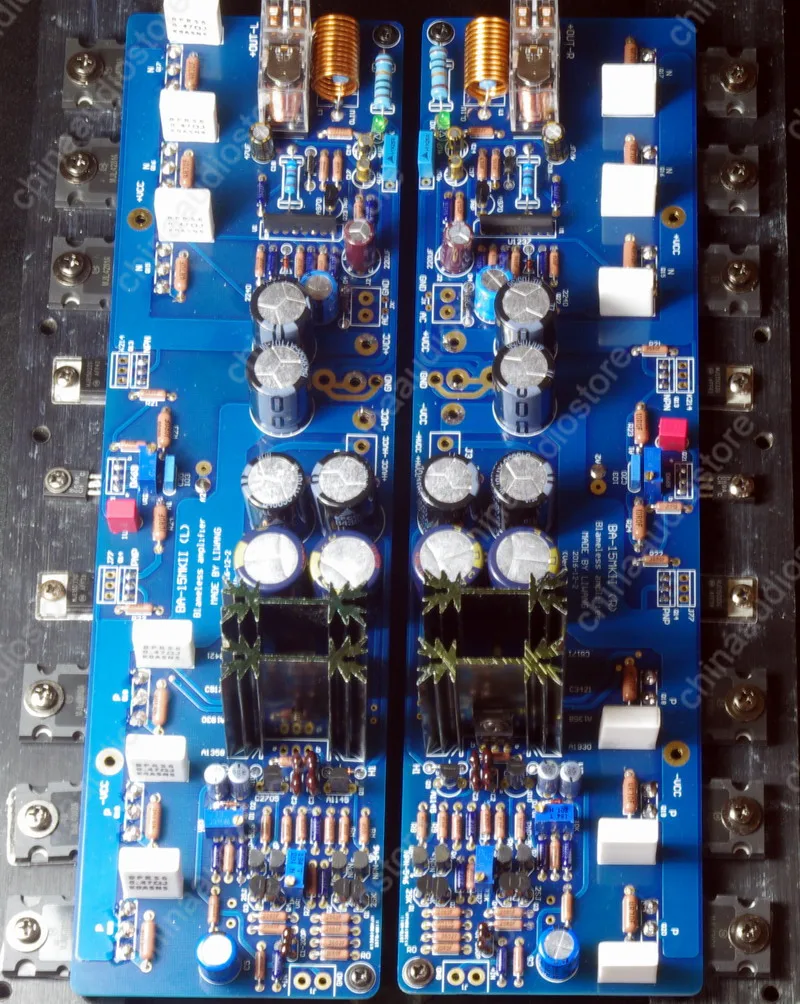

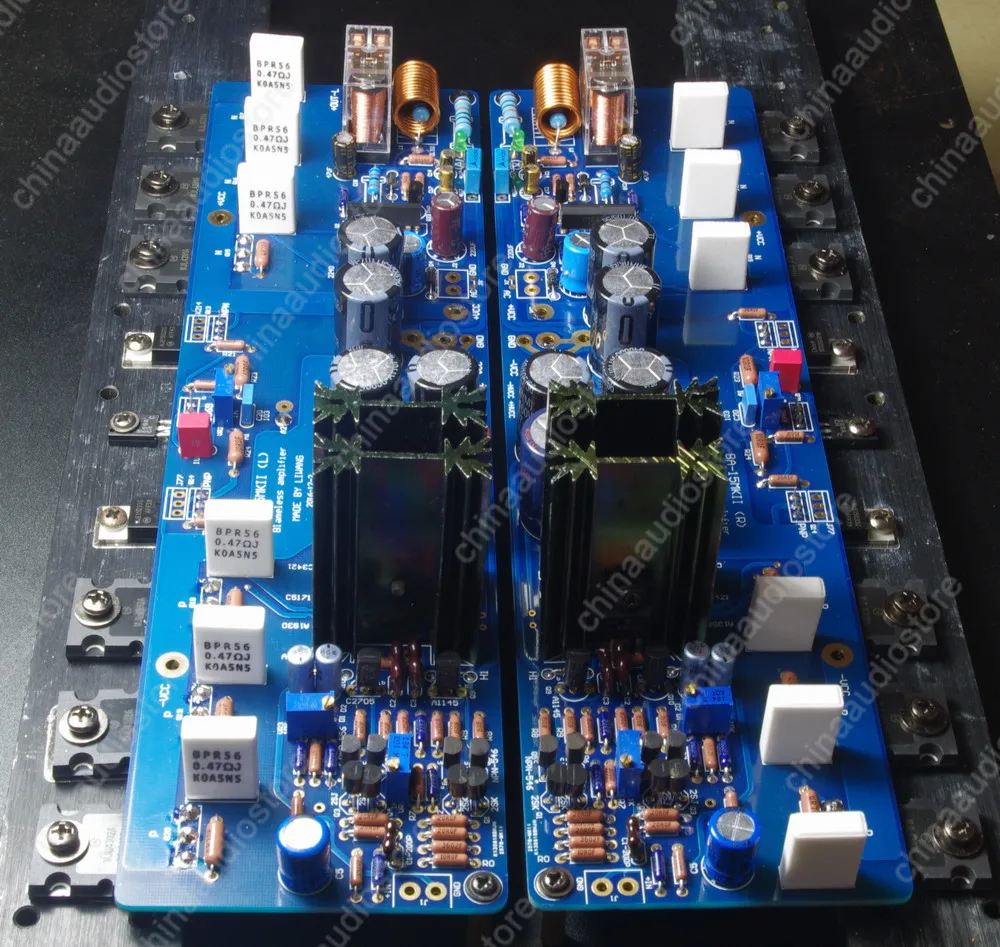

KRELL KSA100 Улучшенный усилитель мощности BA15MKII, набор «сделай сам» для DIY аудио усилителя с защитой динамика, 3 пары выходной транзисторНа основе схемы KRELL KSA100, но сделайте некоторые улучшения, лучше оригинального!Набор сделай сам для опытных пользователей, способных только на усилитель для здания

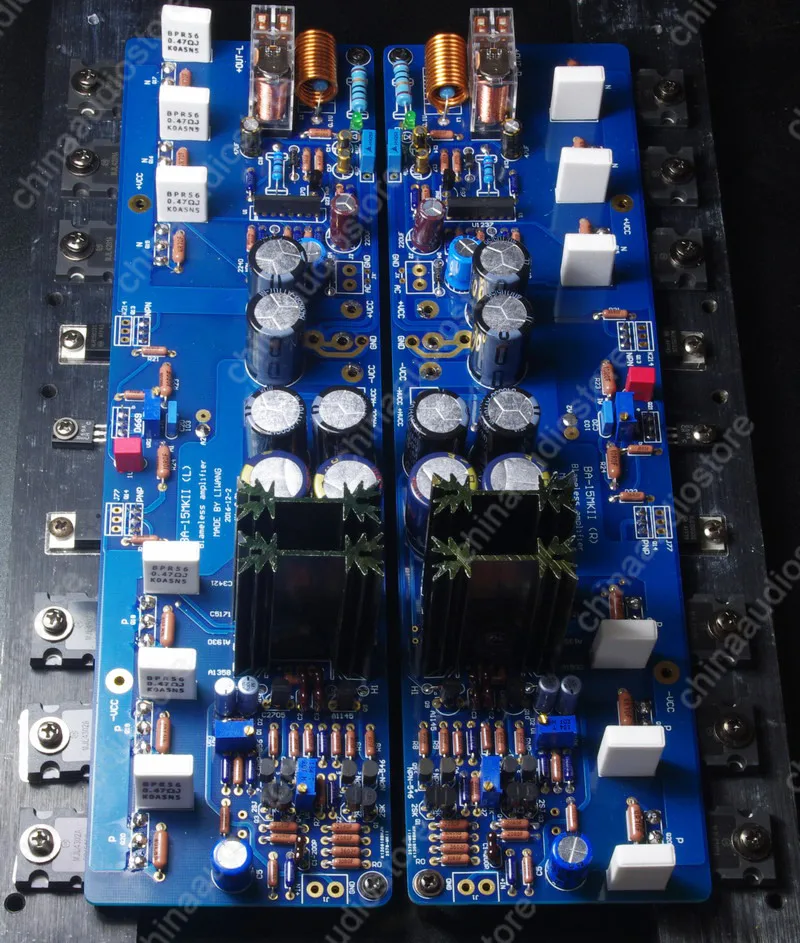

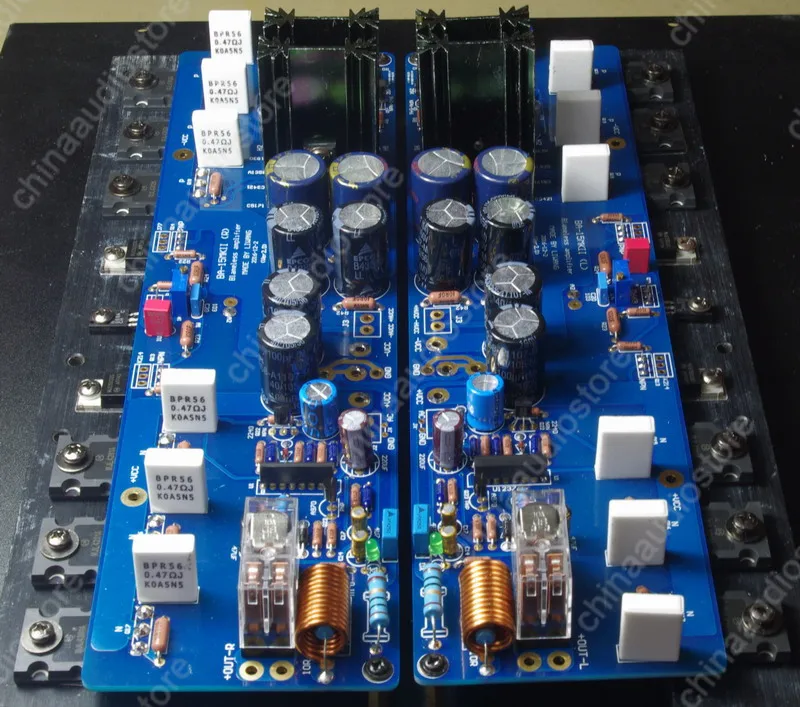

Варианты1. Чистая пара печатных плат: только пара печатных плат, а не компоненты2. Без выходных транзисторов MJL1302 и MJL32813. С MJLВыходные транзисторы 1302 и MJL32814. Плата усилитель в сборе со всеми компонентами (радиатор не входит в комплект)Печатная плата была оптимизирована и модифицирована четыре раза, в настоящее время она не имеет никаких ошибок. Этот набор плат я использовал более пяти лет отладки, там есть некоторые продавцы, продающие копии/контрафактный продукт на рынке, цена гораздо ниже, но любой Пенни что-то означает, они используют поддельные/выключаемые Транзисторы, а не K170 / J74 на этапе ввода, звук ужасный и отстойный.1. Размер печатной платы 270x70 мм, толщиной 2 мм двухсторонняя Золотая плата 75мкм (2AZ) более Толстая Медная тонкая FR4 плата, симметрия зеркального изображения левого и правого канала. Высокоточная линия электропитания-это верхняя и нижняя части-следы, всего 30 мм ширина линии, строгое точечное заземление, проводка, при полном учете Точки отбора отрицательотзывы ВОВ и Точки отбора выходной линии может быть питание дифференциальной трубчатой термопары, уровня тока и напряжения, может быть независимо от прежней высокой низкой мощности. : Схема с защитой динамика UPC1237, плюс идеальная задержка переключателя, защита середины, схема защиты от перегрузки по току. Высокая отношение сигнал-шум, двойной моно блок питания может быть независимым, но и с блоком питания, абсолютно нет звука переменного тока. Если ваш силовой трансформатор и фильтрующий конденсатор хорошего качества, строгое производство, звук сделает вас довольными. В соответствии с понравившимся вам звуком и различным уровнем напряжения/тока питания последнего класса, может выполнять Усиление 50 Вт чистого класса А или 150 Вт класса B. Напряжение питания может работать в диапазоне от-35 В до + -70 в. Рекомендуется использовать бывший от высокого до низкого питания, уровень напряжения выше уровня тока 6-12 В, регулятор уровня усиления напряжения.2. Дифференциальная схема алмазных бриллиантов на входе BA-15KMII. JFET с K170 / J74 (в наличии K246 / J103), на трубке BC546 / 556 (в наличии MPSA42 / 92), в зависимости от того, какой звук будет густым. Ток каждой трубки составляет 2-2,2ма. Основной этап усилителя напряжения: KRELL Улучшенная Эзотерическая схема A-100: подключенный к дарлингтону излучатель плюс коллектор источника постоянного тока заземленная двухтактная схема усилителя. (Кроме того, устройство с источником постоянного тока имеет улучшенное низкочастотное управление и более деликатный звук, play KRELL line friends может попробовать снова, добавив постоянное напряжение источника тока для улучшения 5-10 В,) имейте в виду, что общее выходное сопротивление цепи установлено низким, может значительно улучшить линейность стадии усилителя напряжения, Передняя трубка может увеличивать ток и дальше от основной трубки усилителя заряд и разряд, машина без каких-либо компенсационный конденсатор может стабильно работать, значительно улучшая высокую частоту (Q11Q12) доступен в C5171 / A1930, MJE15032 / 33, A968 / C2238 и другая до-220 посылка трубки также может быть использована MJE340 (Q9Q10) с C2705 / A1145 рабочий ток составляет 5,6 мА, / 350, a1358/C3423 и другой до-126 упаковки трубки, (плата имеет два вида установочных бит упаковочной трубки) рабочий ток составляет 25 мА. Этот уровень из-за высокого напряжения, тока, статического энергопотребления около 1,5 Вт, должен добавить радиатор большего размера. Источник постоянного тока с парой трубки постоянного тока E562. Эксперименты: эта схема имеет как обычную-основание интегральной схемы на основе золота, так и цепь усилителя Гарварда кардена для высокочастотного звука и толчковую цепь KRELL общего набора (соединение Дарлингтона), низкочастотные толстые характеристики без частоты цепи золотого горла-это относительно тонкая низкочастотная относительная разница мощности управления и высокая частота цепи KRELL относительное отсутствие недостатков. Недостаточно передней трубки для присоединения к источнику напряжения постоянного тока для повышения 5-10 В, цепь питания более сложная.

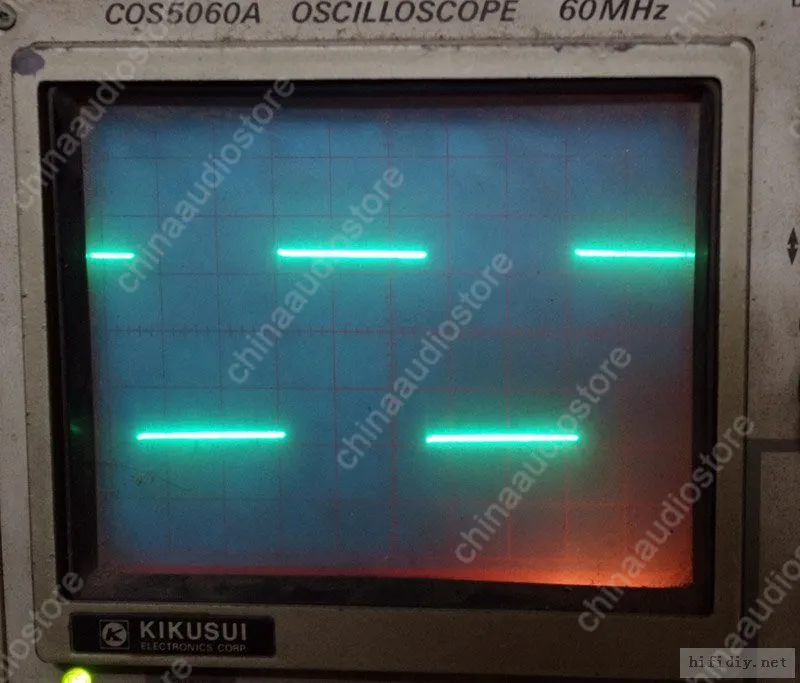

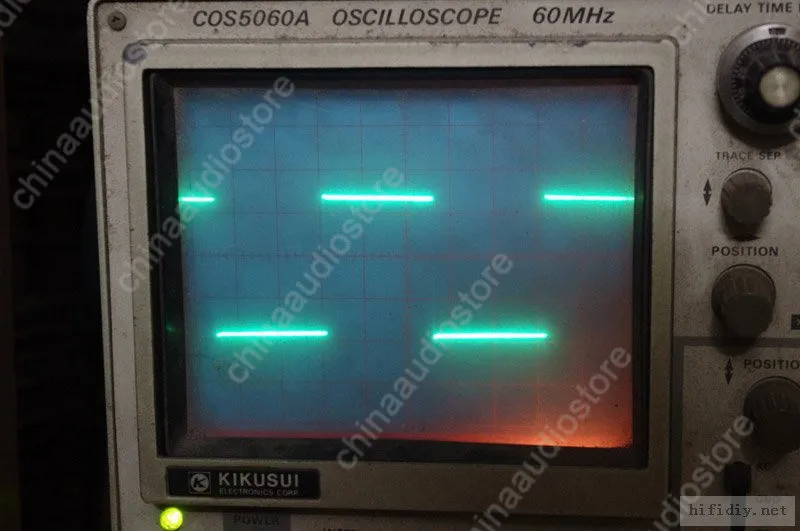

Тест квадратной формы волны 100 кГц

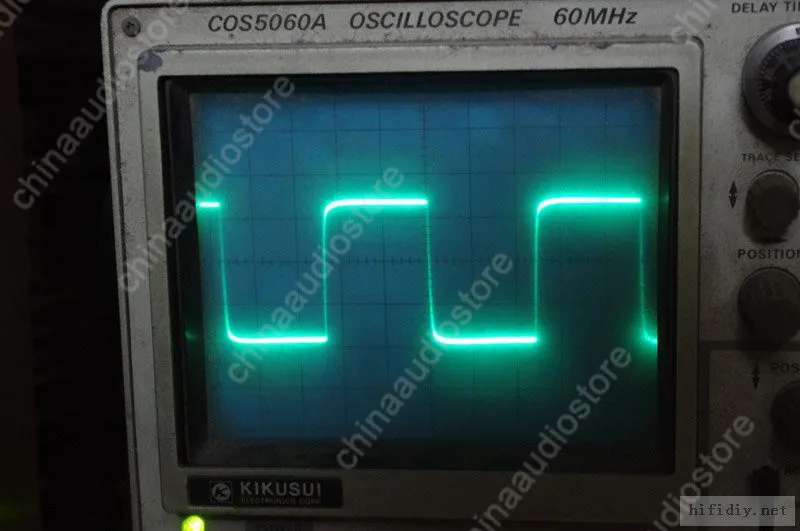

Тест квадратной формы волны 50 кГц, входной резистор нижних частот 1K и конденсатор заземления 220P
Тест на квадратную форму волны 10 кГц с нагрузкой 8 Ом + конденсатор мкФ, уровень напряжения 5 В P-P, Отличная форма волны и стабильность

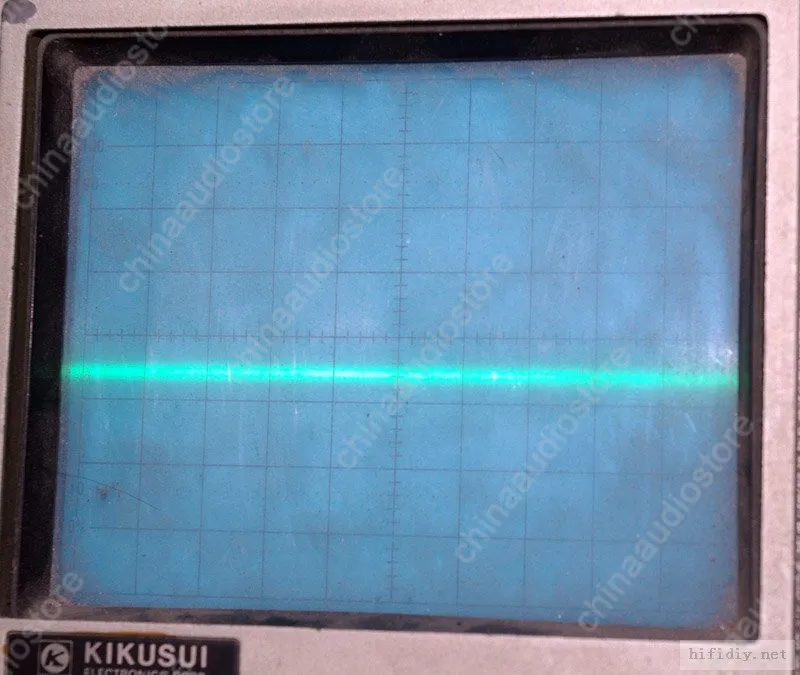

Измерение уровня шума с помощью осциллографа 5 мВ, Перекрещенный вход и заземление 600 Ом, шум ниже 2 мВ

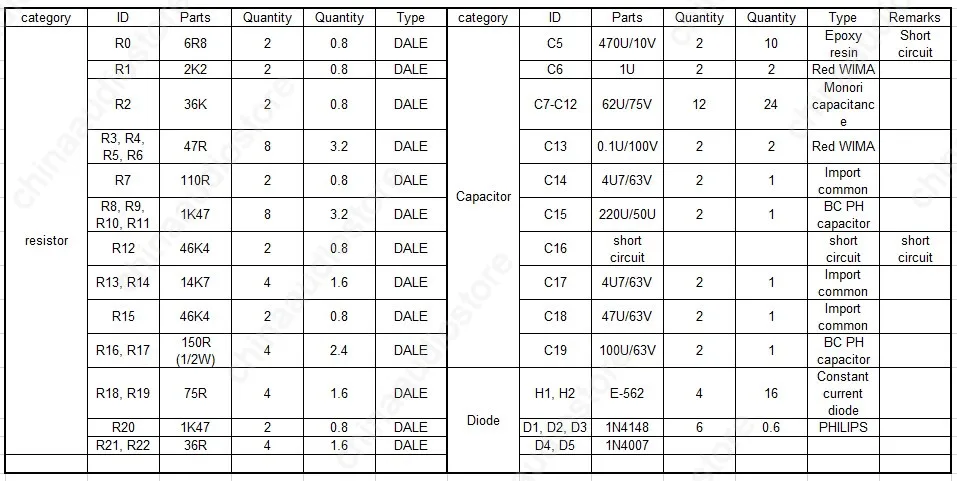

Список деталей
