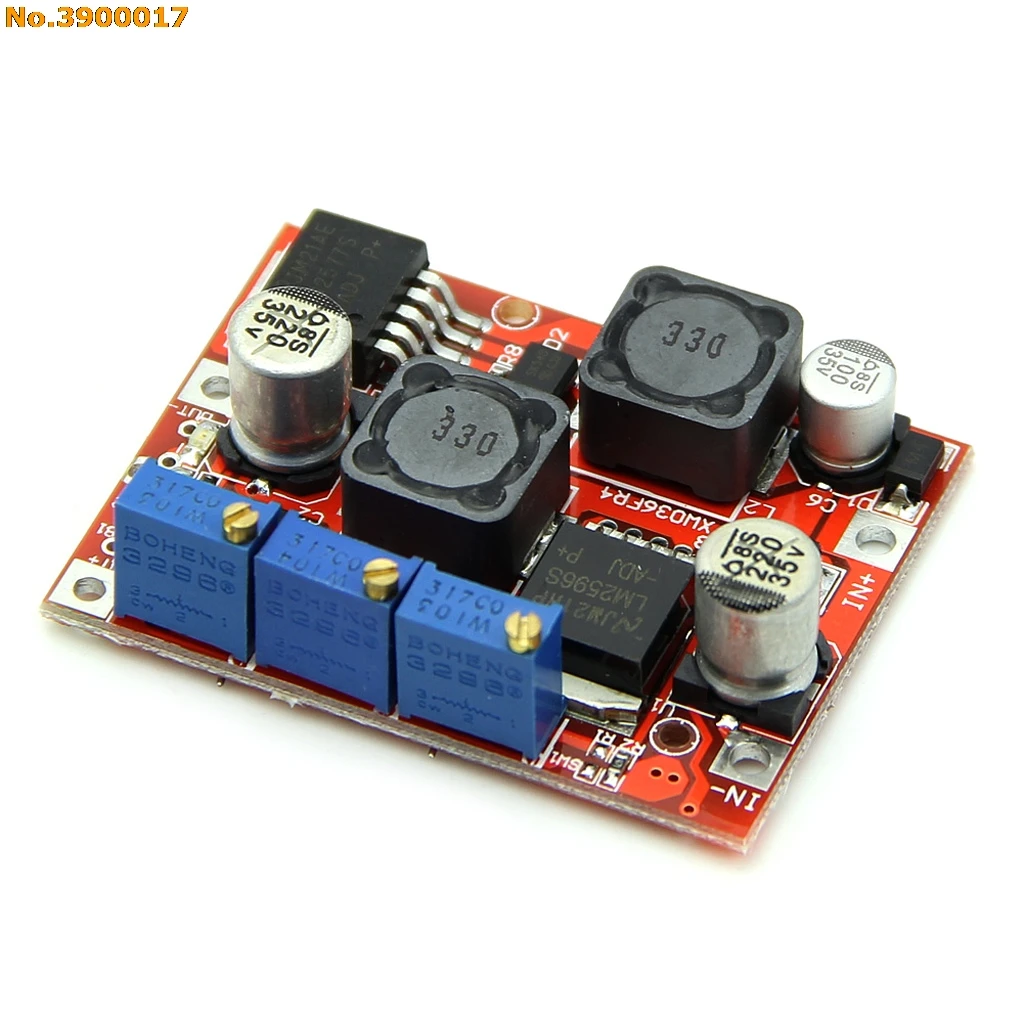

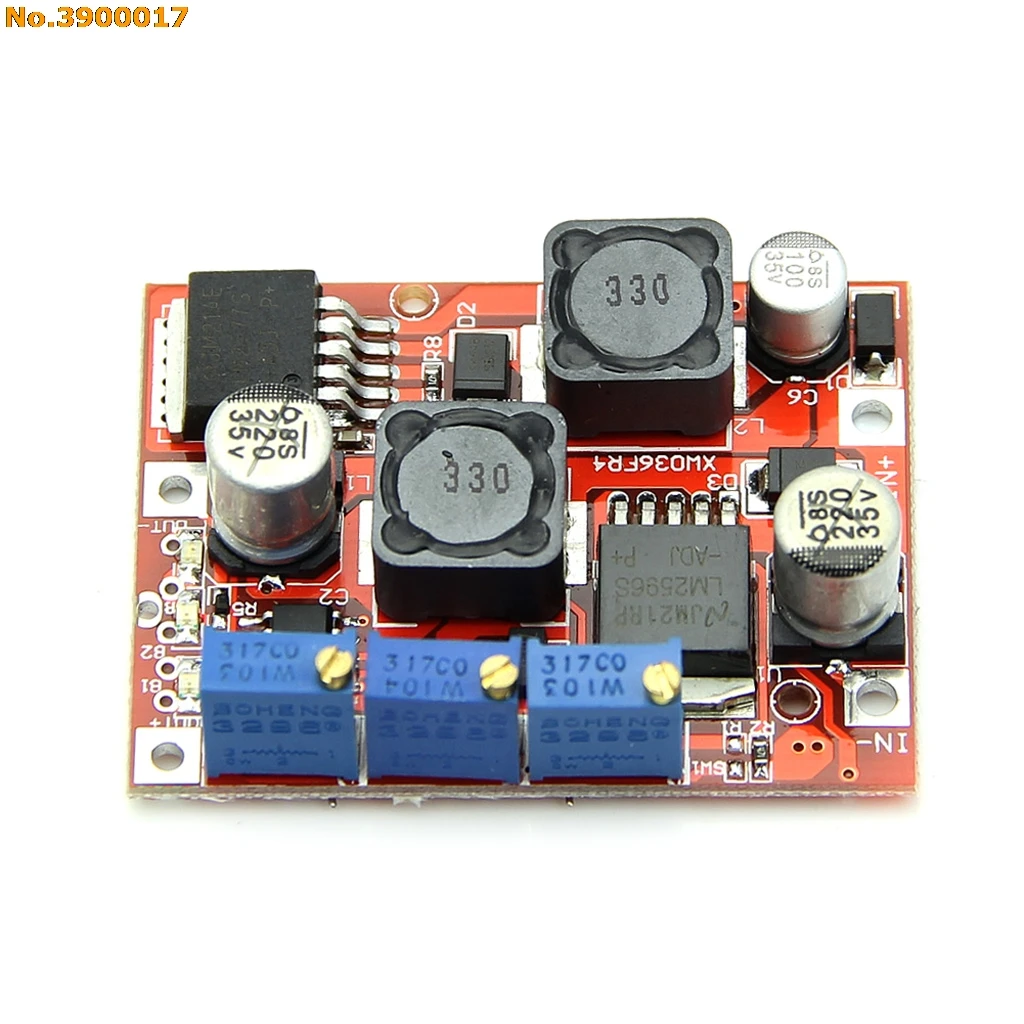

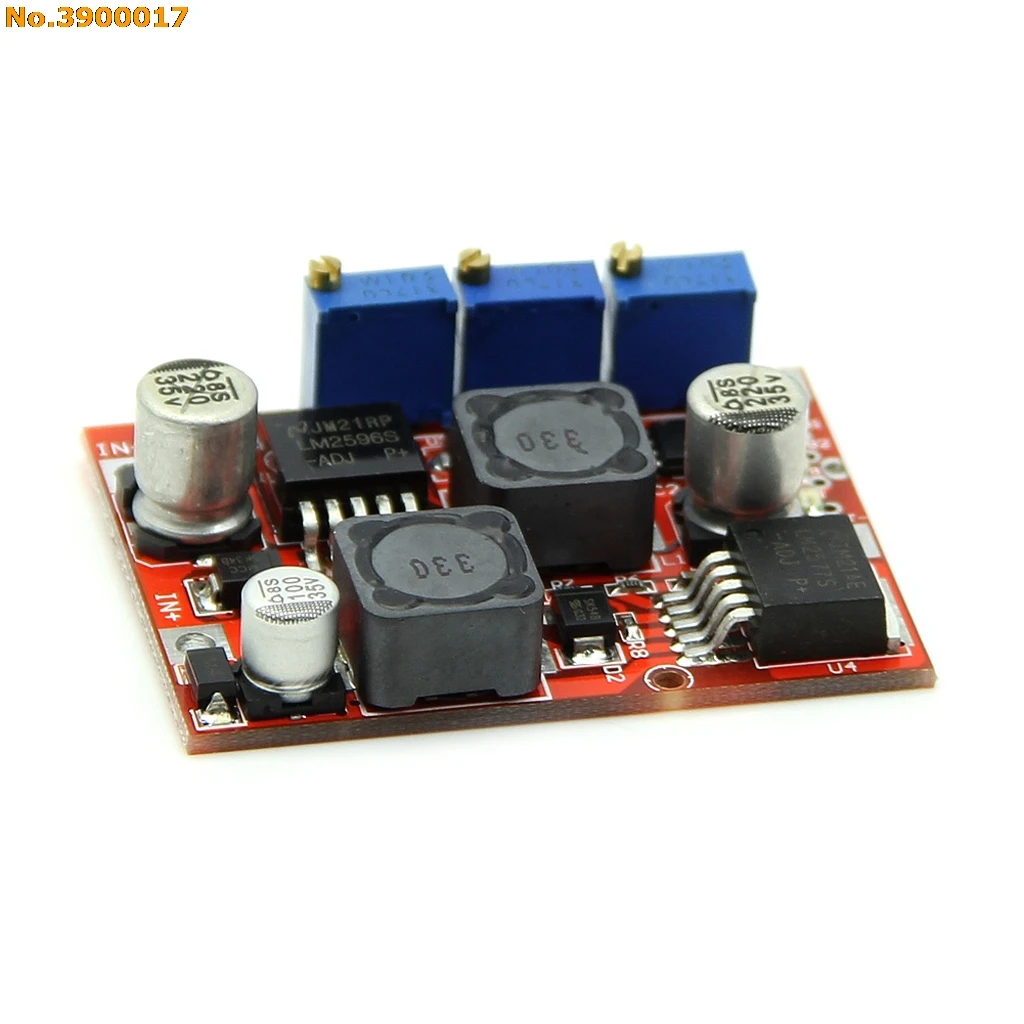

Купить LM2577S LM2596S DC шаг вверх вниз Boost Buck Напряжение Мощность конвертер формы

Эта выходная мощность модуля зависит от самого модуля-емкости и предварительной и пост-классовой нагрузки и других факторов; Следующие данные для профессионального оборудования, измеренные результаты, без учета других факторов.
Модуль питания-этоЭлектронных компонентов, пожалуйста, не покупайте товар, если у вас нет электронных знаний.
Свойства этого модуля: это неизолированный понижающий постоянный ток, модуль зарядки постоянного напряжения (CC CV)

Спецификация:

Входное напряжение: 4-35 в

Выходное напряжение: постоянно регулируется (регулировка разгрузки 1,25-25 в)

Выходной ток: 3A Макс (если более 15 Вт, пожалуйста, установите радиатор)

Диапазон CC: 0-2A (регулируется)

Вращающаяся лампа ток: CC значение * (1%-100%), по умолчанию 0,1 раза

Минимальная разница в напряжении: 2 в

Выходная мощность: Естественное охлаждение 15 Вт

Эффективность преобразования: 80% (чем выше выходное напряжение, тем выше эффективность)

Рабочая температура: Промышленная (от-40 до + 85 градусов по Цельсию) (температура окружающей среды более 40 градусов по Цельсию, более низкое энергопотребление или добавление теплоотвода)

Повышение температуры при полной нагрузке: 45 градусов по Цельсию

Индикатор: индикатор CC-красный, индикатор зарядки-красный, индикатор зарядки-синий.

Защита от короткого замыкания на выходе: Да, постоянный ток.

Способ подключения: можно припаять на печатной плате напрямую с помощью провода

Вход: в + Входной положительный, в-входной отрицательный

Выход: выход + выход положительный, выход-отрицательный

Размер модуля: 50x37x13 мм

Некоторые приложения:

Мощный светодиодный драйвер постоянного тока.

Литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка батареи, никель-кадмиевые никель-металлические гидридные батареи (батареи) Зарядка.

Солнечные панели, регулятор напряжения ветрогенератора, блок питания, такой как Автоматический Бак, регулятор цепи.

Использование батареи:

Убедитесь в напряжении и токе аккумулятора, который вам нужен

Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет около 5 В (около).

Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки

Зарядный ток передающей лампы по умолчанию 0,1Время зарядки (значение постоянного тока)

Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до плавающего напряжения.

Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).

Светодиодный драйвер постоянного тока:

Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.

Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение 5 В (около).

Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.

Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиодный.

Join светодиодный, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания, выходная нагрузка не подключен к светодиодный).
