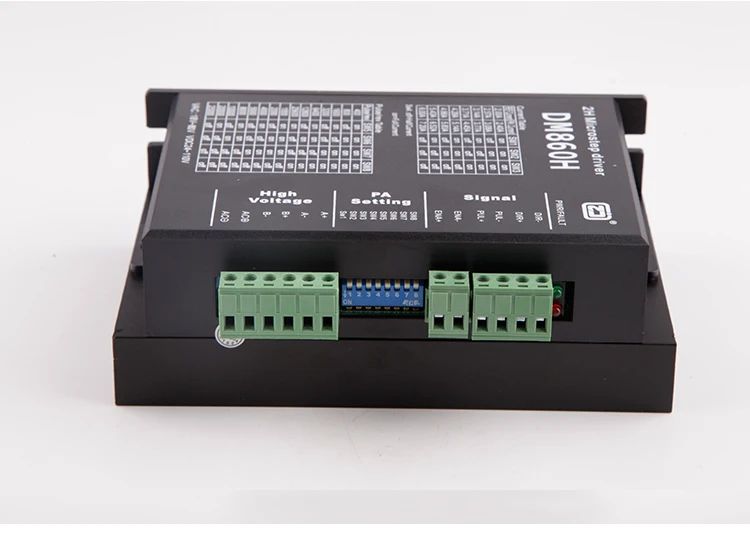

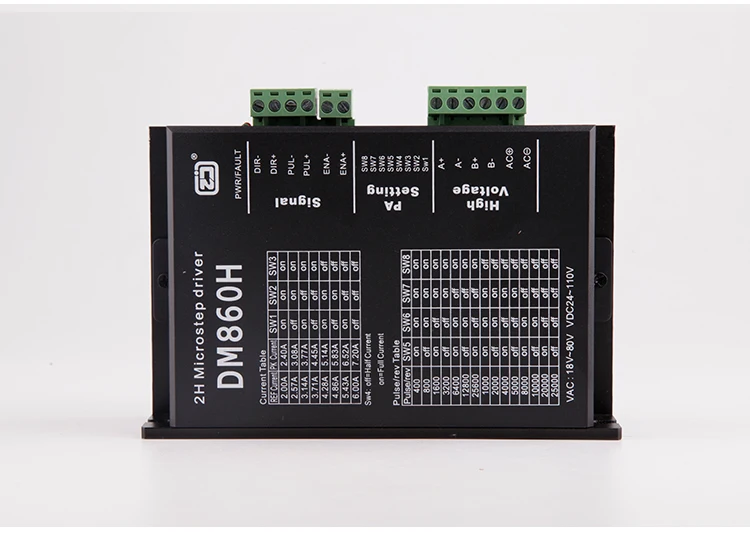

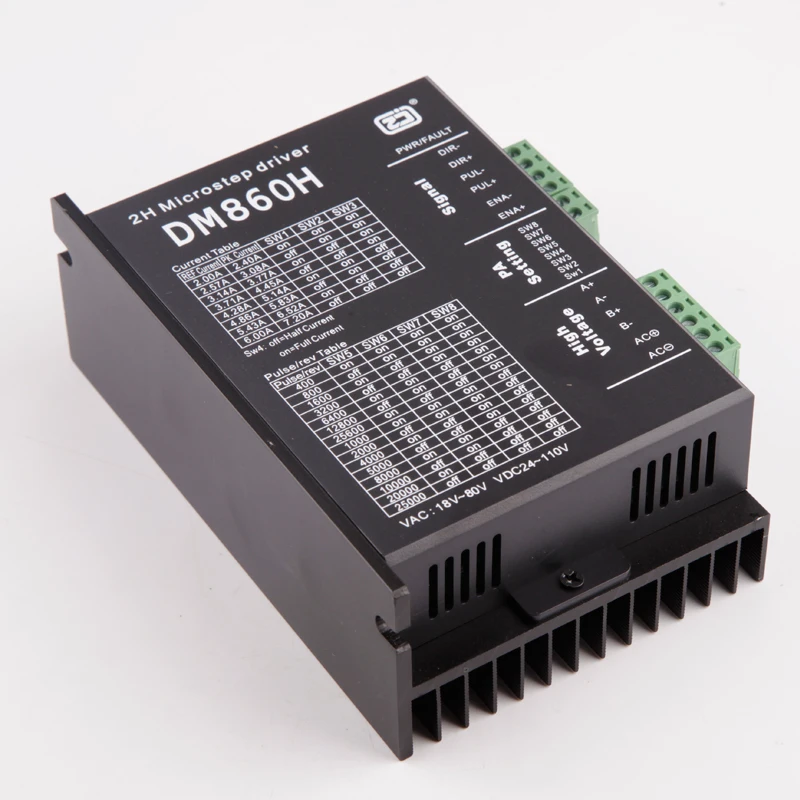

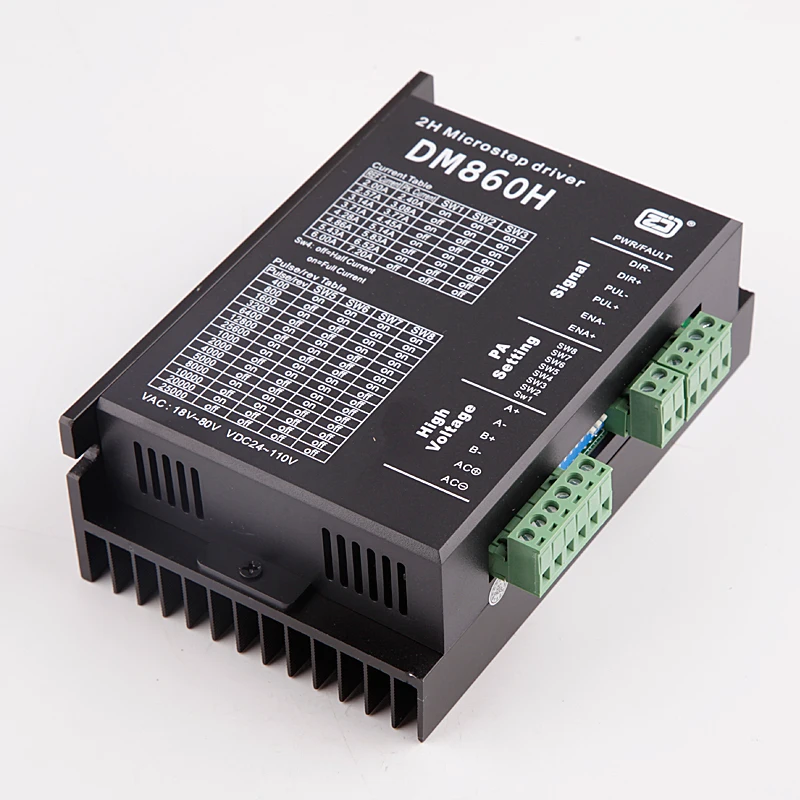

Драйвер шагового двигателя DM860H бесщеточный полная защита 2 4-7.2A DC20-50V NEMA 23 34 - купить

Купить Драйвер шагового двигателя DM860H бесщеточный полная защита 2 4-7.2A DC20-50V NEMA 23 34

Драйвер шагового двигателя dm860hбесщеточный полная защита 2,4-7.2A DC20-50V NEMA 23 34 шаговый драйвер

Особенности:

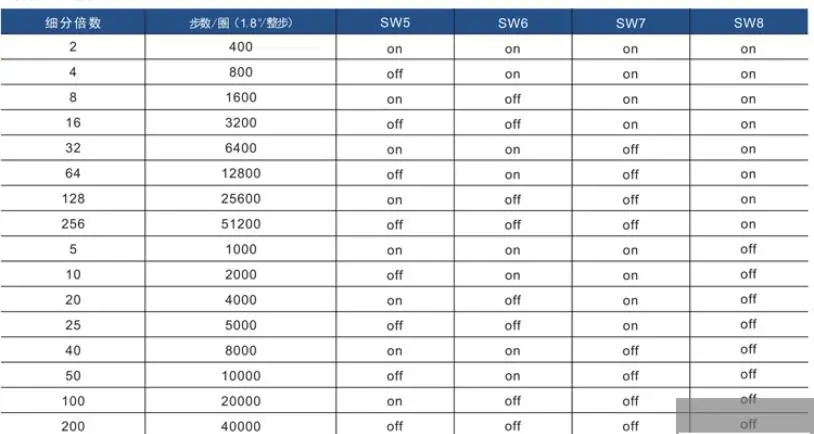

1. DC24-80V напряжения питания или AC18-50V2. Ток привода 2,4-7.2A3. Разделение интенсивного чтения 2-200 вариантов деления4. Оптический изолирующий входной сигнал5. Функция оптимизации шума двигателя6. Может управлять любым двухфазным, четырехфазным гибридным шаговым двигателем ниже 2.0A фазного токаЧастота чоппера 7,20 кГц

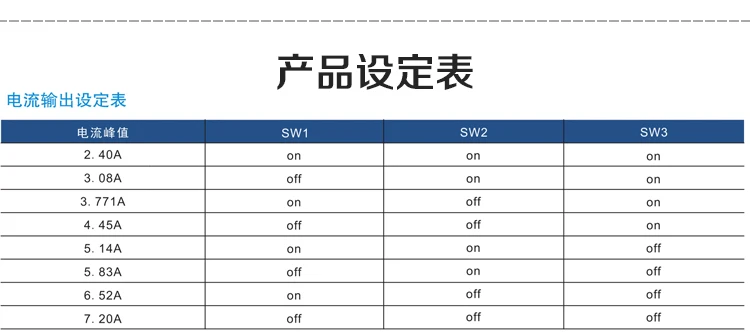

Электрические характеристики Входная мощность: 24-80 в, источник питания постоянного тока, емкость: не менее 200 ва. Типичное значение: DC36V Входной ток: 2.4A-7.2A, 8 регулируемый, разрешение 0.5A Режим привода: двойной машинный постоянный ток PWM вход привода Сопротивление изоляции:> 500 М Омега при нормальной температуре Прочность изоляции: 500 В/мин при нормальной температуре Вес: около 400 грамм

Экологические требования

Режим охлаждения: Естественное охлаждение

Применение: Избегайте пыли, масляного тумана и коррозионных газов.

Температура окружающей среды: 0 C-+ 50 C

Влажность окружающей среды: <80% относительной влажности, отсутствие конденсации, отсутствие мороза

Вибрация: максимум не более 5,7 м/с2

Функция интерфейса входного сигнала драйвера

Интерфейс сигнала

Предлог сигнала

Пожалуйста + и пожалуйста-Управляйте положительным и отрицательным концом импульсного сигнала. DIR + и DIR-это положительные и отрицательные концы сигнала направления. 24 В требуется 2 K резисторы

A + и A-подключите положительные и отрицательные концы шагового двигателя фазовой обмотки, B + и B-подключите положительные и отрицательные концы фазовой обмотки шагового двигателя B. При включении двухфазной обмотки A.B направление двигателя может быть изменено

Интерфейс двигателя

С помощью источника питания постоянного тока, диапазон рабочего напряжения предлагается 20-50VDC, мощность блока питания более 100 Вт. В соответствии с фактическим использованием вход подходит для менее 40 В постоянного тока

Световой индикатор

Драйвер имеет два индикатора: красный и зеленый. Зеленый свет-это индикатор питания. Когда привод заряжен, зеленый свет всегда горит. Красный индикатор неисправности. Когда происходит перенапряжение и перегрузки по току, красный свет включен. После устранения неисправности красный свет погаснет. Когда драйвер выходит из строя, для устранения неисправности требуется перезарядка и повторное использование.
