Разработочная плата с процессором ARM Cortex A9 XILINX ZYNQ-7020 и программируемой логикой Xilinx XC7Z020 для управления цепями. Демонстрационная версия. Доставка бесплатно - купить

Купить XILINX ZYNQ-7020 ARM Cortex A9 + Xilinx XC7Z020 FPGA Development Board Control Circuit DEMO Бесплатная доставка.

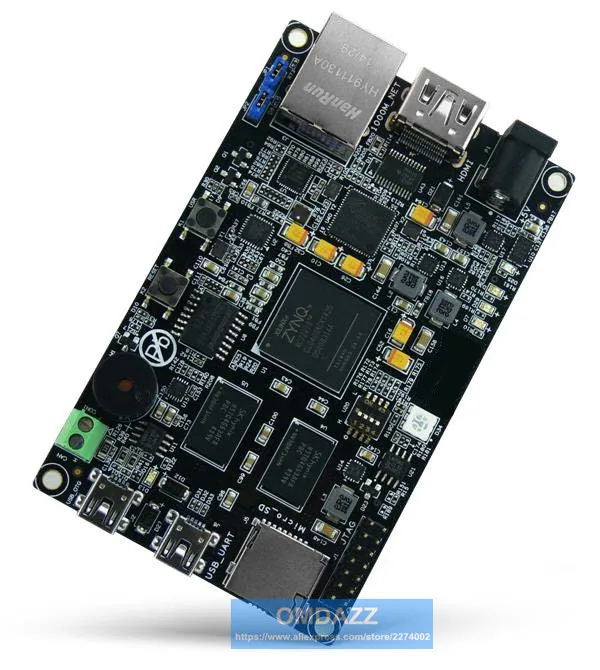

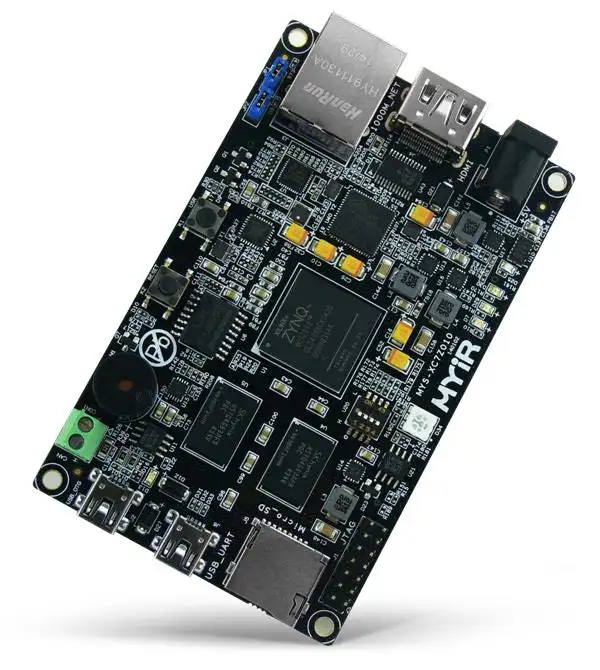

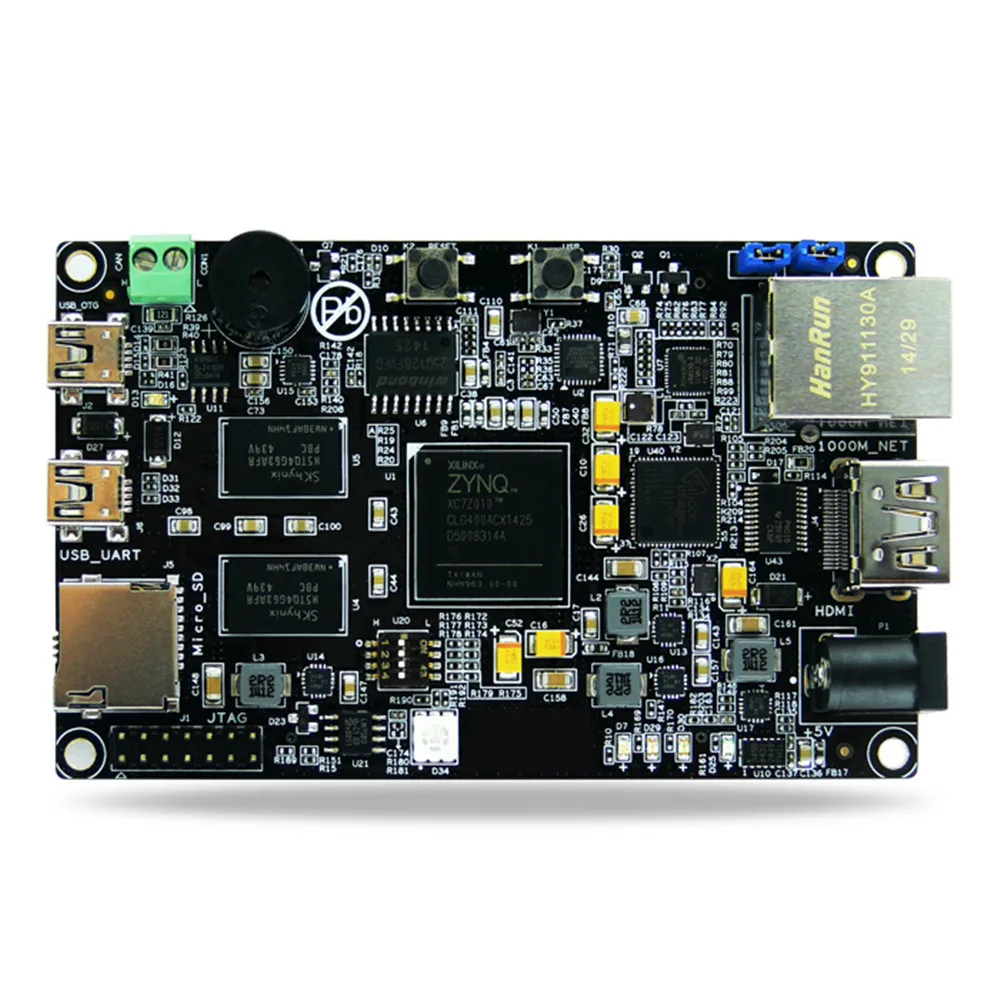

XILINX ZYNQ-7020 ARM Cortex A9 + Xilinx XC7Z020 FPGA макетная плата, плата управления XC7Z020

Функция SoC:

Плата разработки использует Xilinx Zynq-7000 программируемый SoC XC7Z010/XC7Z020. Жесткий интегрирующий ARM процессор с FPGA framework, Zynq-7000 серия SoC включает в себя ядро системы обработки (PS) с двумя рукоятками®Кортекс™-Ядро A9 и программируемый логический блок (PL). Процессор ARM обладает более мощной вычислительной мощностью, чем его аналог на рынке, и FPGA framework

Полностью программируемый, который, интегрируясь с I/O портами led от платы разработки, может удовлетворить требования различных приложений.

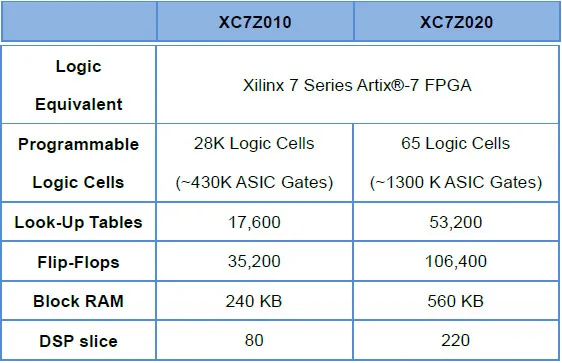

Примечание:Модель SoC платы разработки XC7Z010 или XC7Z020, которая упаковывает CLG400 (17x17 мм), они являются штыревыми и могут быть совместимы. Единственное отличие между XC7Z010 и XC7Z020 заключается в блоке PL. XC7Z020 имеет больше логических единиц, чем XC7Z010, и применяется для более сложных приложений.

Система обработки (PS):

Процессор Core:Двойная рукоятка®Кортекс™-A9 MPCore™С CoreSight™

Максимальная частота:667 МГц

Кэш L1:32 КБ инструкция, 32 КБ данные на процессор

Кэш L2:512 Кб

Память на чипе:256 Кб

Внешняя память:DDR3, DDR3L, DDR2, LPDDR2

Внешняя статическая память:2x Quad-SPI, NAND, NOR

Каналы DMA:8 (4 предназначены для программируемой логики)

Периферийные устройства:2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO

Программируемая логика (PL):

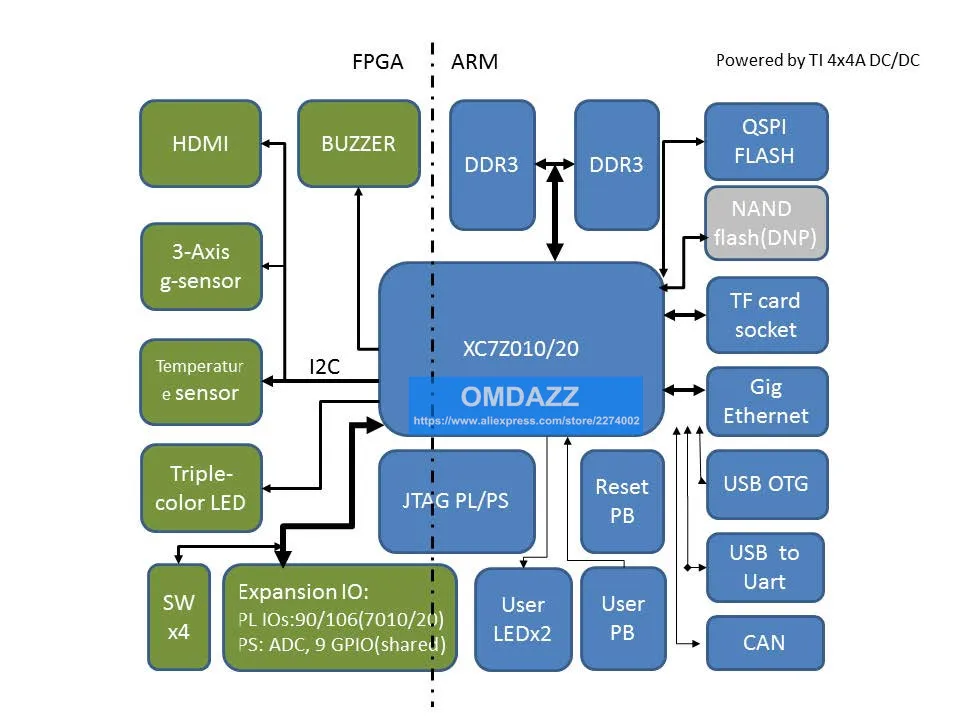

Аппаратные ресурсы на плате развития:

Аппаратные ресурсы:

Чип:XC7Z020-1CLG400C

512 Мб NandFlash (без поп)

16 МБ SPI Flash

1 ГБ DDR3 SDRAM ( 2x512 МБ), 32 бит передачи данных

10/100/1000 МБ/с. Ethernet

3-х осевой акселерометр датчик

Датчик температуры

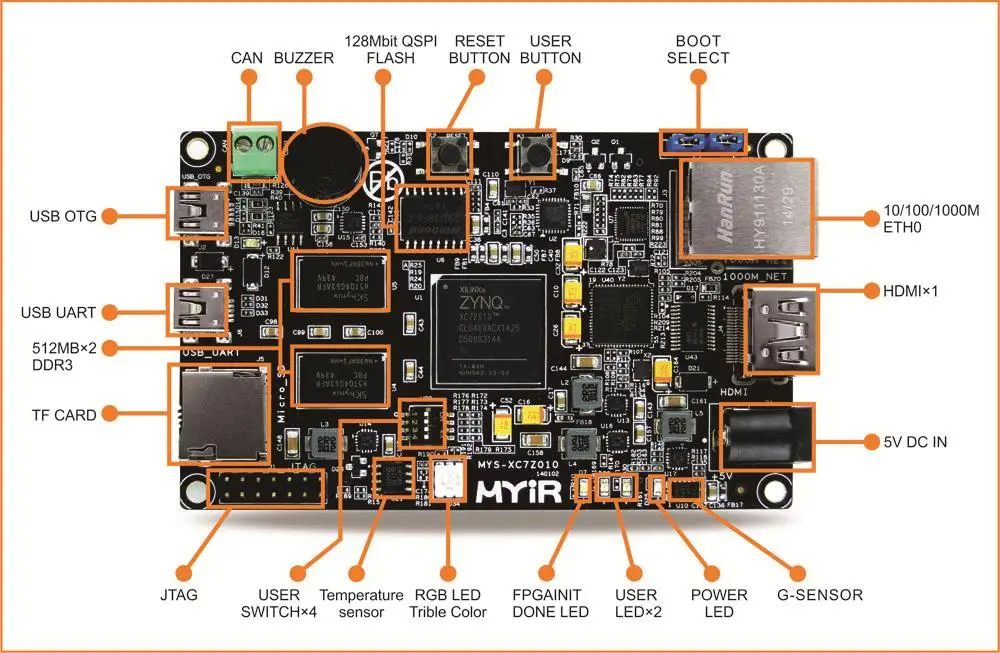

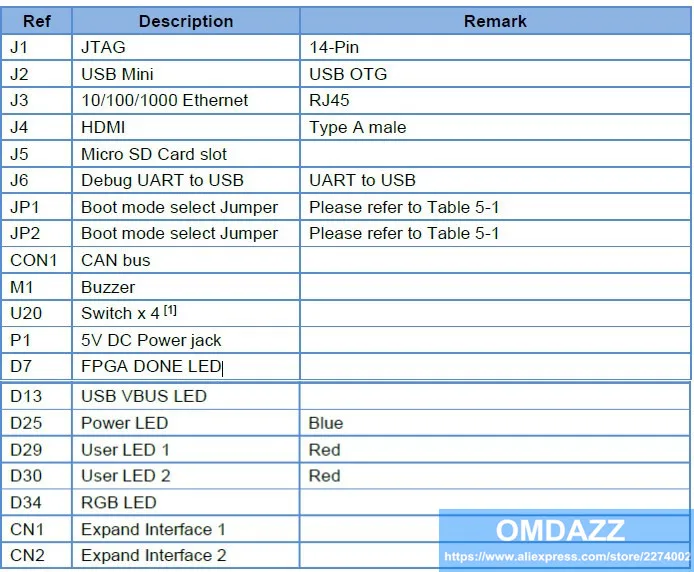

Интерфейс на плате разработки:

Периферийный интерфейс:

HDMI:1080P, HDMI выход

Интерфейс карты памяти: один Micro SD solt

Usb-порт:

Один порт Mini-USB (OTG)

Один отладочный UART к USB

Сетчатый порт:

Один интерфейс

Один 10Мб/100/1000 МБ/с. Gigabit Ethernet

Пользовательский интерфейс:

4 бит тумблер,

2 кнопки (1 сброс, 1 пользователь)

Светодиодный:

2 пользователя светодиодный

1 FPGA config светодиодный

1 Светодиодный источник питания

1 RBG светодиодный

Звук: звуковой сигнал

Джтаг: 14PIN двойной pin, 2,54 мм pitch

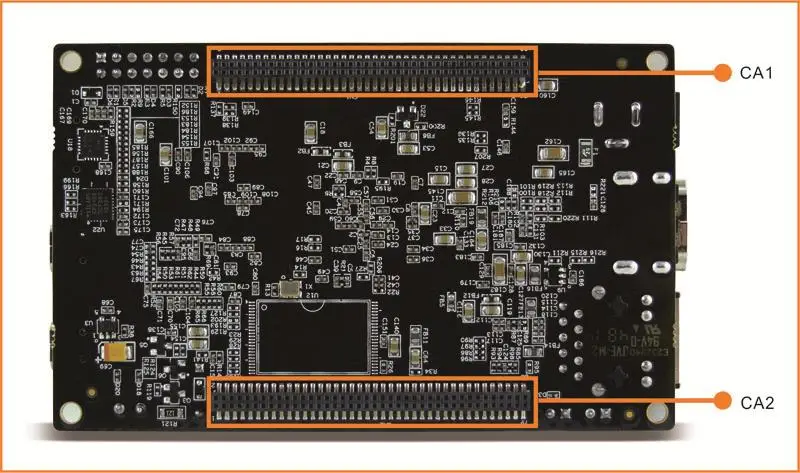

Расширительный интерфейс: два 80PIN (всего 160PIN) двойной интерфейс, 1,27 мм pitc

Разъем:

Спецификация доски разработки:

Рабочая температура:

-40 ~ + 85 градусов Цельсия, промышленный класс (Соответствие CE, FCC, CCC)

-0 ~ + 70 Цельсия, Бизнес класс (Соответствие CE, FCC, CCC)

Температура окружающей среды: -50 ~ 100 Цельсия

Влажность: 20% ~ 90%

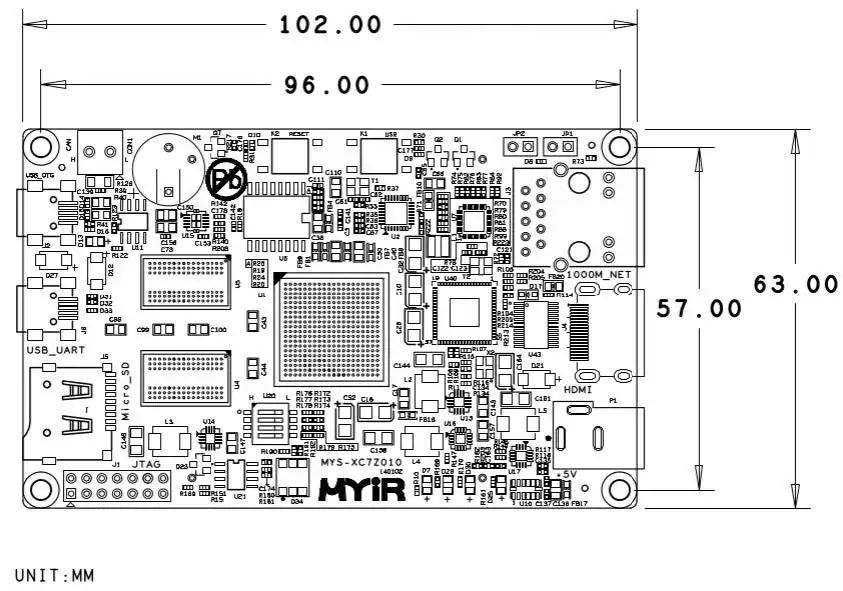

Размеры: 63,0 мм x 102,0 мм x 1.6.0 мм (Ш x Д x В)

PCB: 8 слоев, Flash-Gold, без свинца

Характеристики входного питания: 5 В/1 А постоянного тока

Энергопотребление системы: около 8 Вт

Интерфейс: двойной контактный интерфейс

Расширьте определение интерфейса:

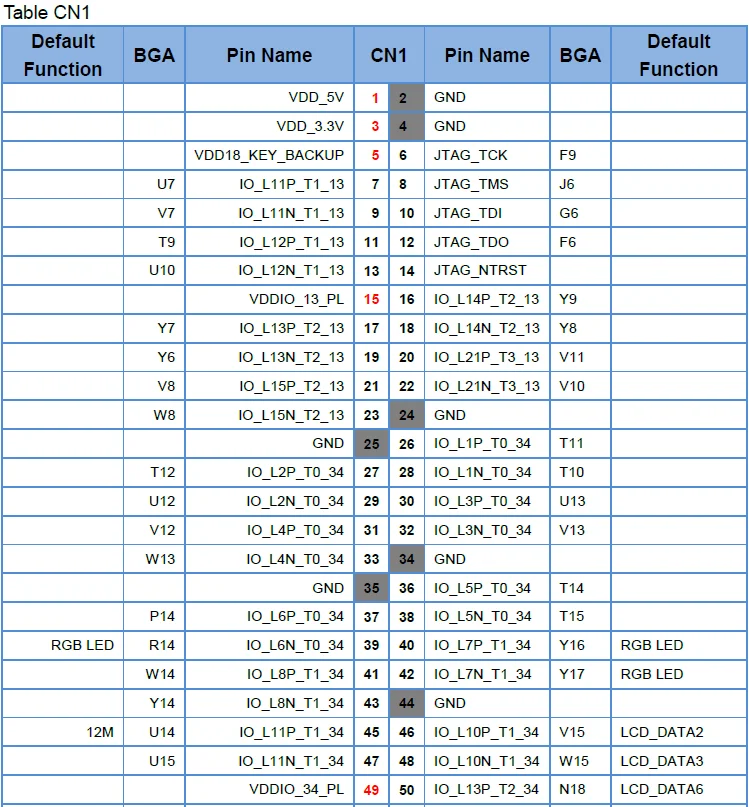

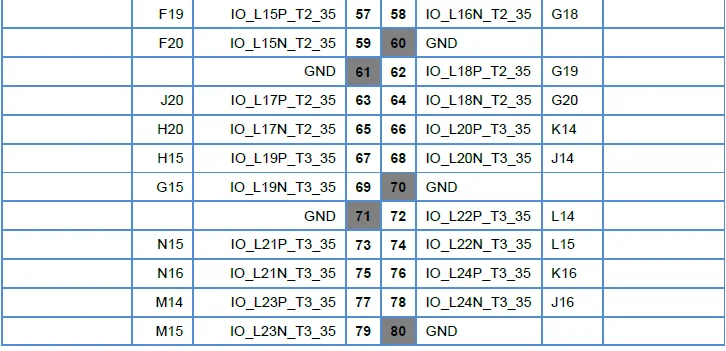

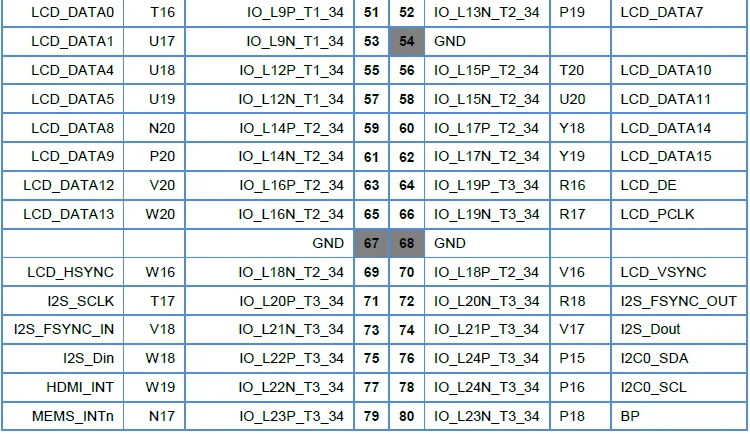

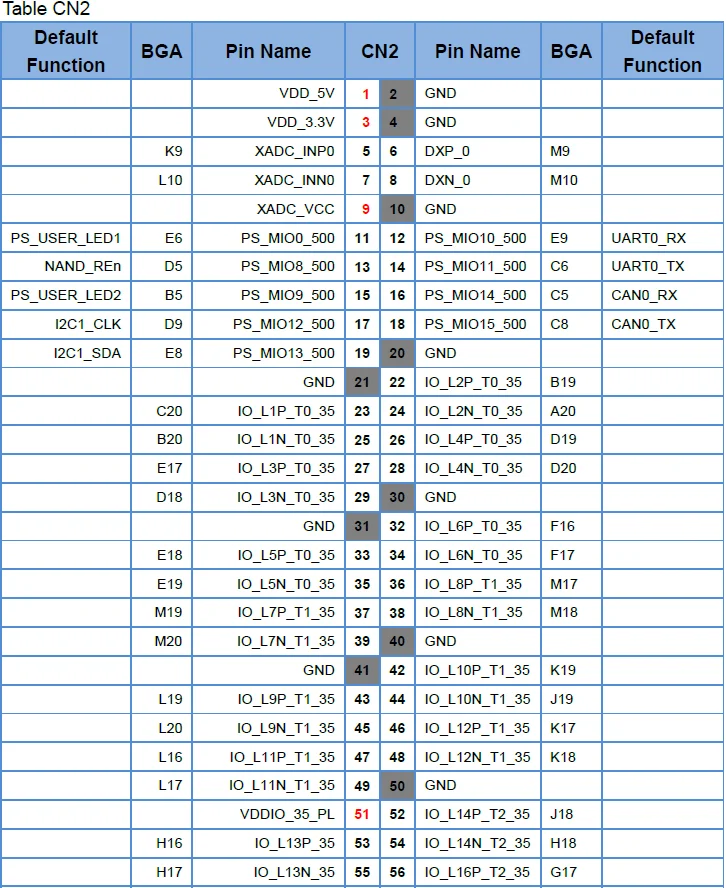

Два расширенных интерфейса на макетной плате-CN1 и CN2, которые можно использовать для подключения доковой платы для расширения ее функции. Так же, как показано в следующей таблице, слот, похожий на IO_L11P_T1_13, предназначен для PL pin, а слот, похожий на PS_MIO9_500, предназначен для PS pin. Последний номер показывает конкретный банк.

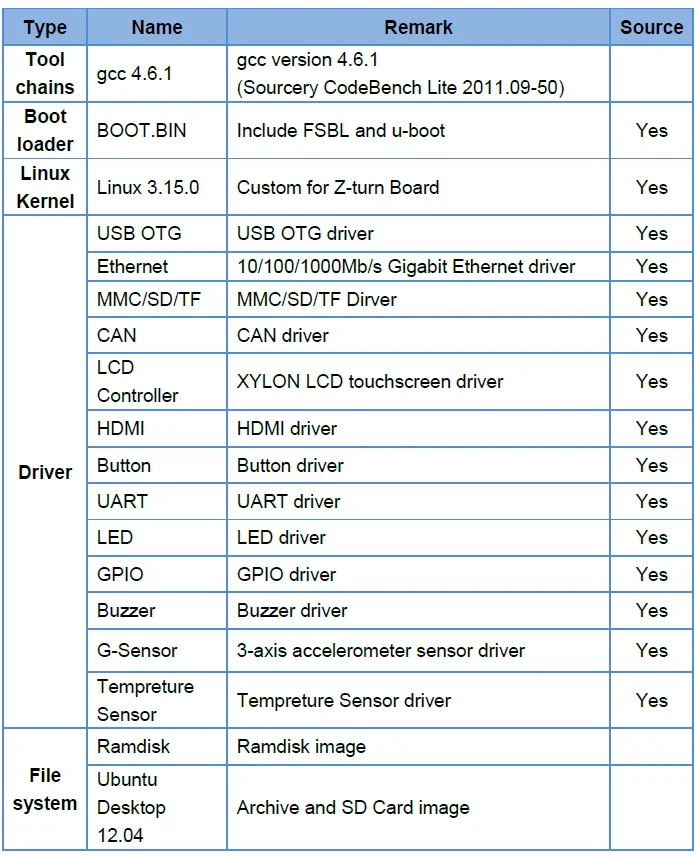

Программное обеспечение Linux:

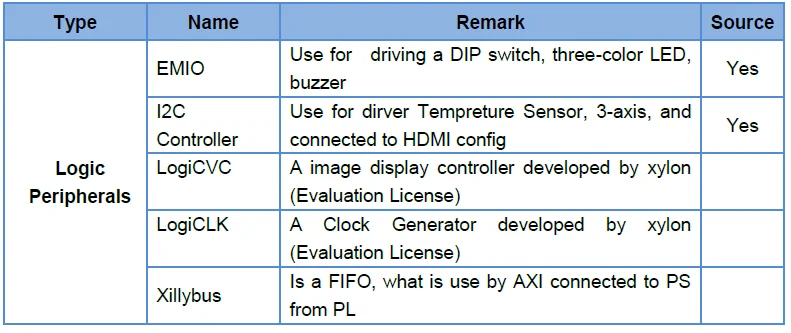

Логические ресурсы:

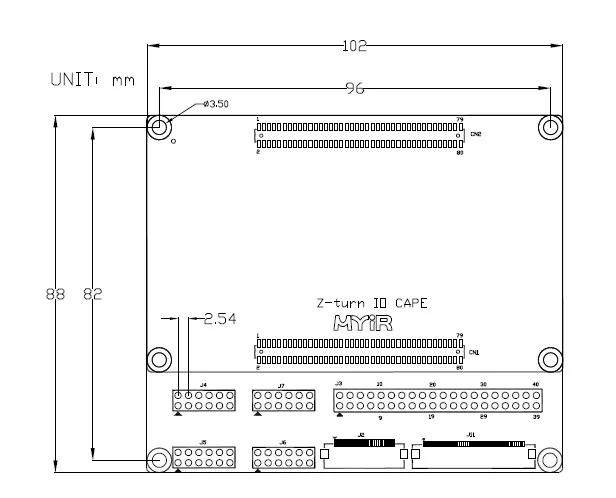

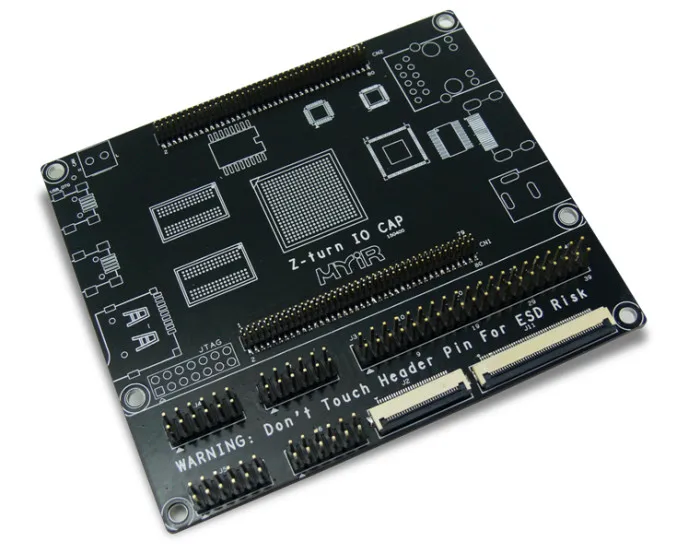

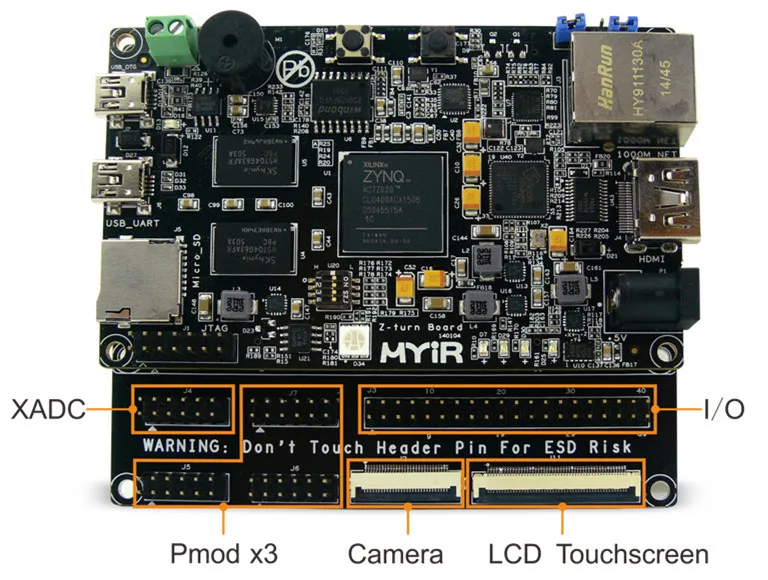

Плата расширения IO:

Список доставки в комплекте 1:

1 * плата разработки XC7Z020

Руководство, схема и код программы (мы вышлем вам ссылку onedrive для загрузки)

Список доставки в комплекте 2:

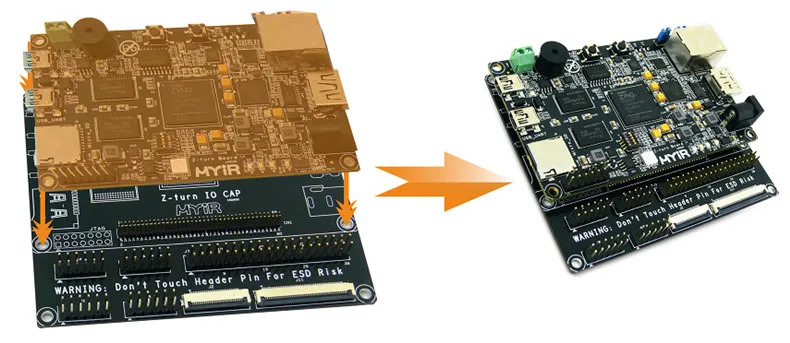

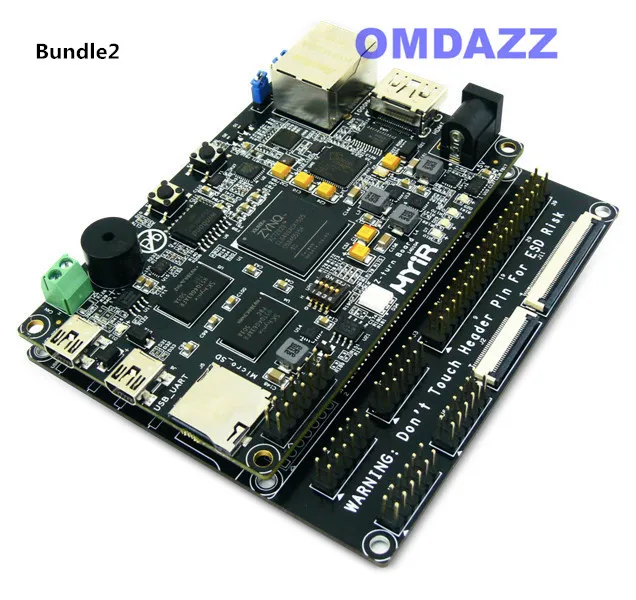

1 * XC7Z020 печатная плата

1 * Плата расширения IO

Руководство, схема и код программы (мы вышлем вам ссылку onedrive)

Упаковка:Анти-статический мешок + 3-слойное пузырчатая пленка + крепкая картонная коробка

Дополнительные платы Xilinx FPGA:
