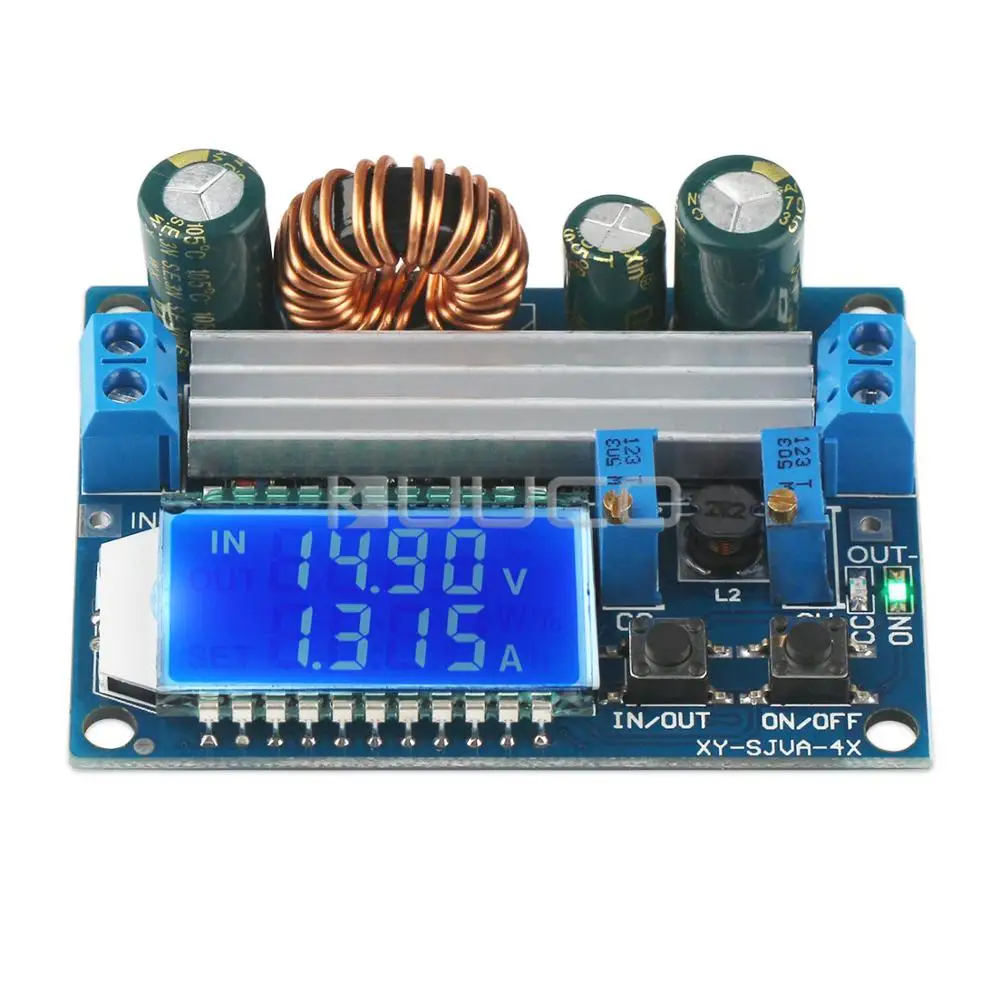

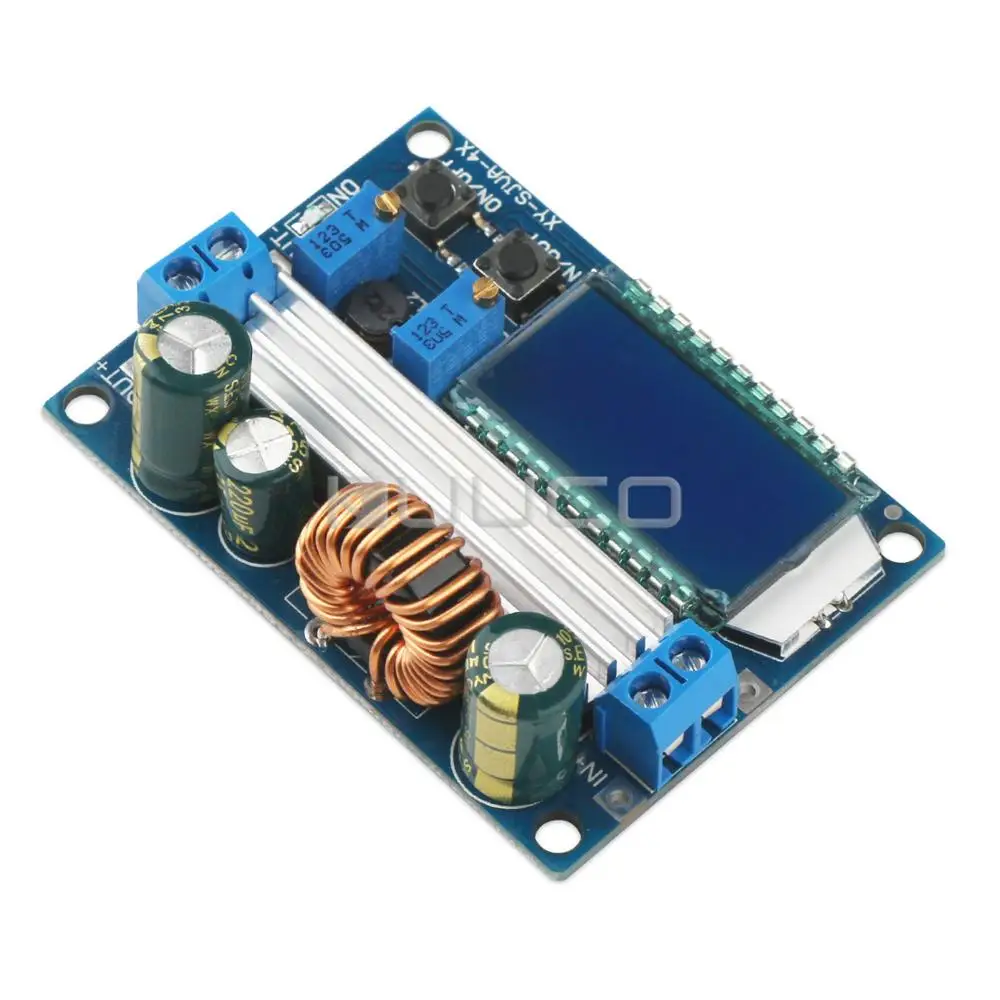

5 шт./лот Авто повышающий понижающий преобразователь/адаптер DC 5,5 ~ 30V до 0,5 ~ 30V 3A Регулируемый Регулятор DC 5V 12V 24V зарядное устройство/драйвер



Продукт Особенности:

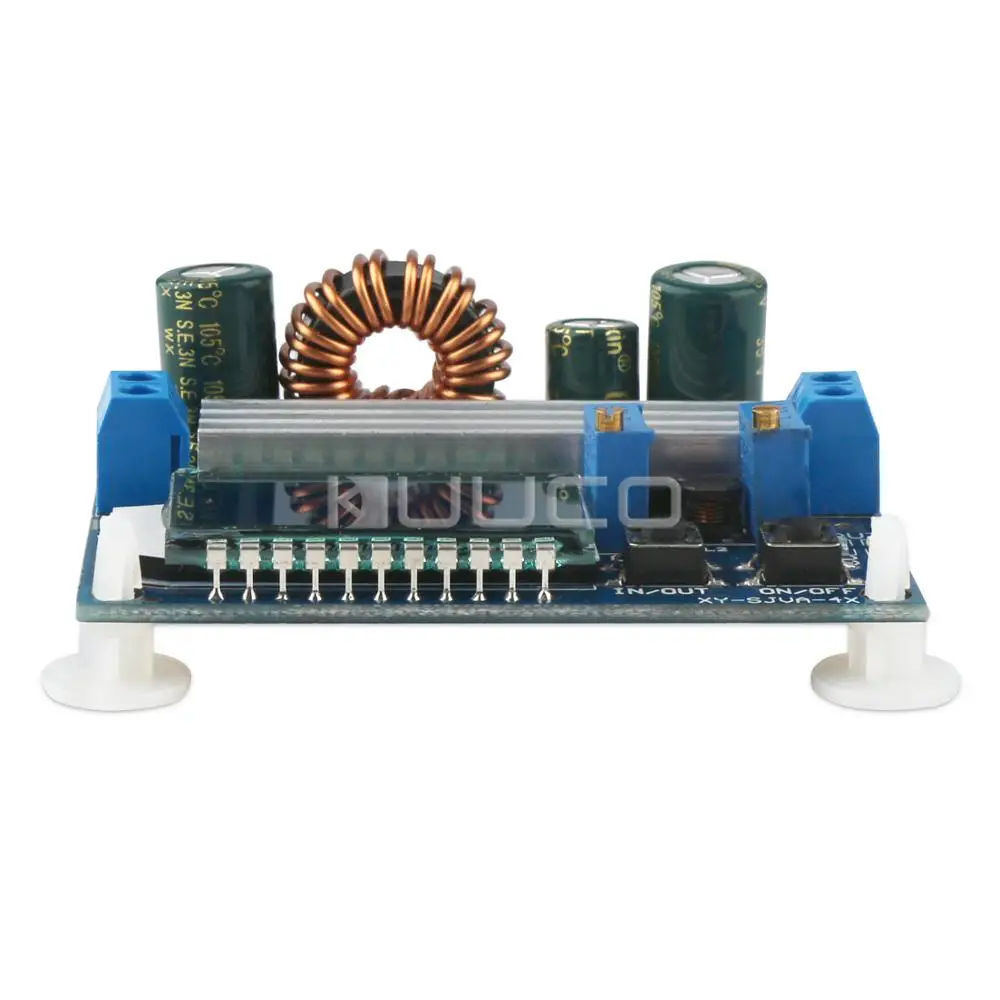

1. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток и выходную мощность. 2. Защита обратного подключения на входном терминале, обратное соединение не будет гореть. 3. Может быть, толчок, может быть бак, диапазон выходного напряжения постоянного тока 0,5-30 в, может быть произвольным регулируется, ограничение тока диапазон 0-4A, может быть произвольным регулируется. 4. Защита от перепада тока на выходном терминале. 5. Кнопка управления выходной Режим ВКЛ/ВЫКЛ, и вы можете установить включение по умолчанию включено или выключено. 6. Используя нисходящий чип в качестве главного контроллера, внешняя трубка 60 в 75A MOS в качестве переключателя, двойная 60 в 5A SS56 Schottky в качестве выпрямления, допустимое значение напряжения 60 В. 7. Небольшая Выходная пульсация, с LC фильтром. 8. С теплоотводом, модуль поддерживает изоляционную колонку.

Параметры:

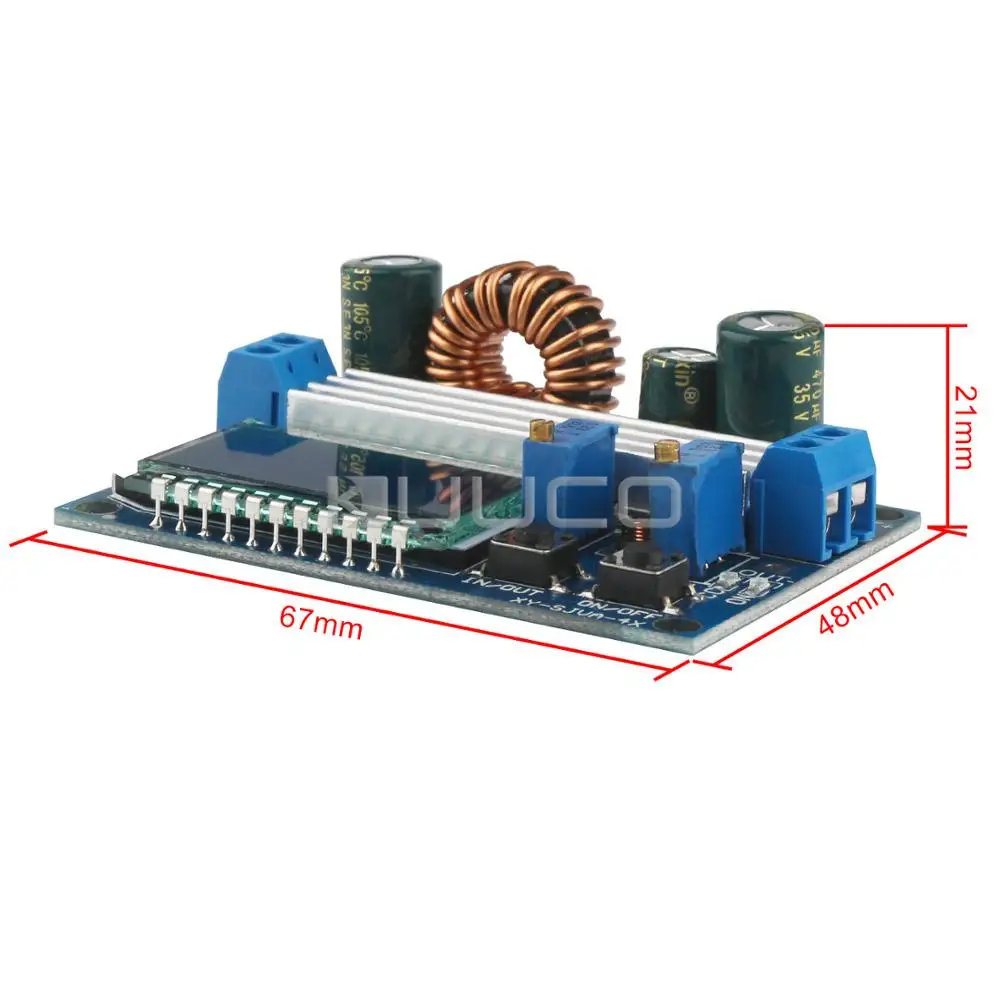

Вход Диапазон напряжения:DC 5,5 ~ 30V (в том случае, если Входное напряжение составляет 5 В, boost и buck может быть достигнут, но напряжение и ток измерение неточное; В соответствии с 4,7 V, защита от напряжения будет активирована) Выход Диапазон напряжения:DC 0,5-30 в Выход ток:Может стабильно работать на 3 А в течение длительного времени, при усилении тепловыделения может достигать 4 а Выход мощность:35 Вт (естественное охлаждение), при усиленном рассеивании тепла может достигать 50 Вт Напряжение Разрешение дисплея: 0,05 V Текущее Разрешение дисплея: 0.005A Коэффициент конверсии: около 88% Мягкий старт: Да, (большой модуль загрузки питания может потеряться, когда он запущен) Защита обратного подключения на входе: Да Выход останавливает ток от подачи назад Защита: да Защита от короткого замыкания: Да Рабочая частота: 180 кГц Размер: 66*48*21 мм Монтажное отверстие: 4 мм в диаметре

Функция Описание:

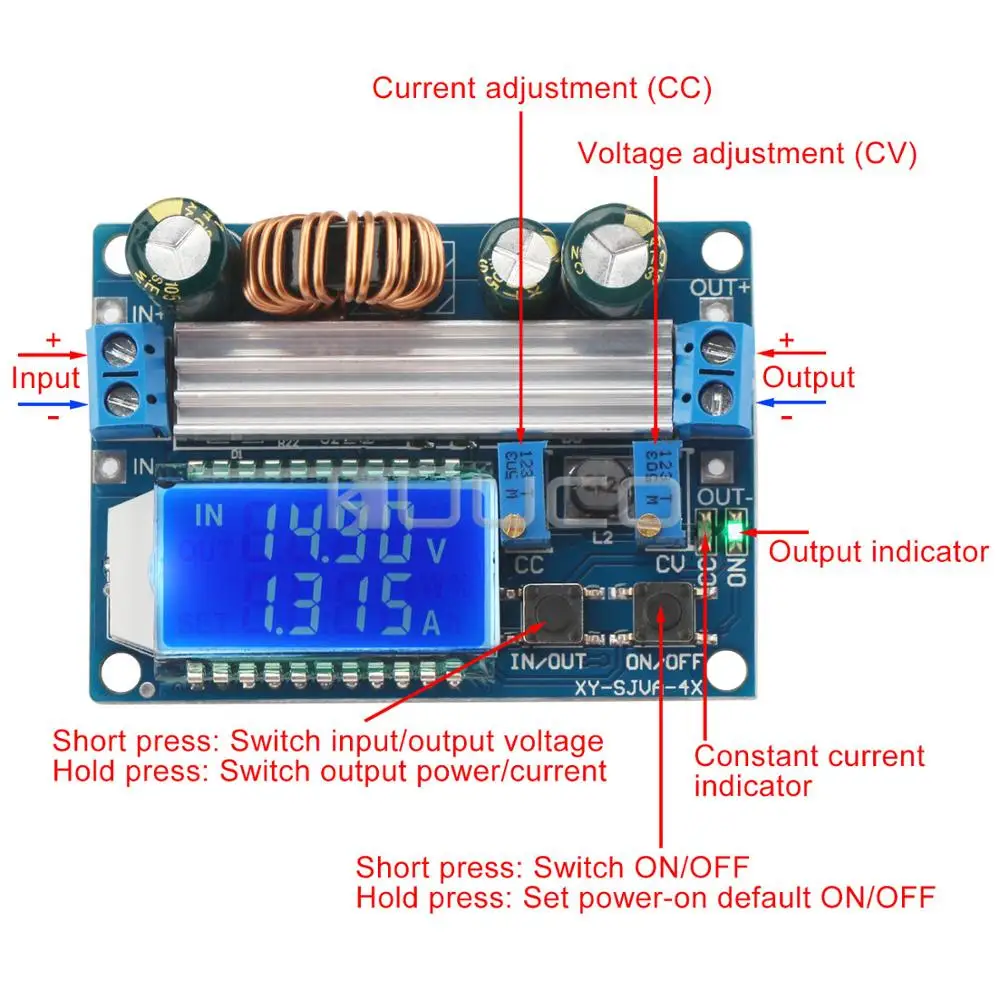

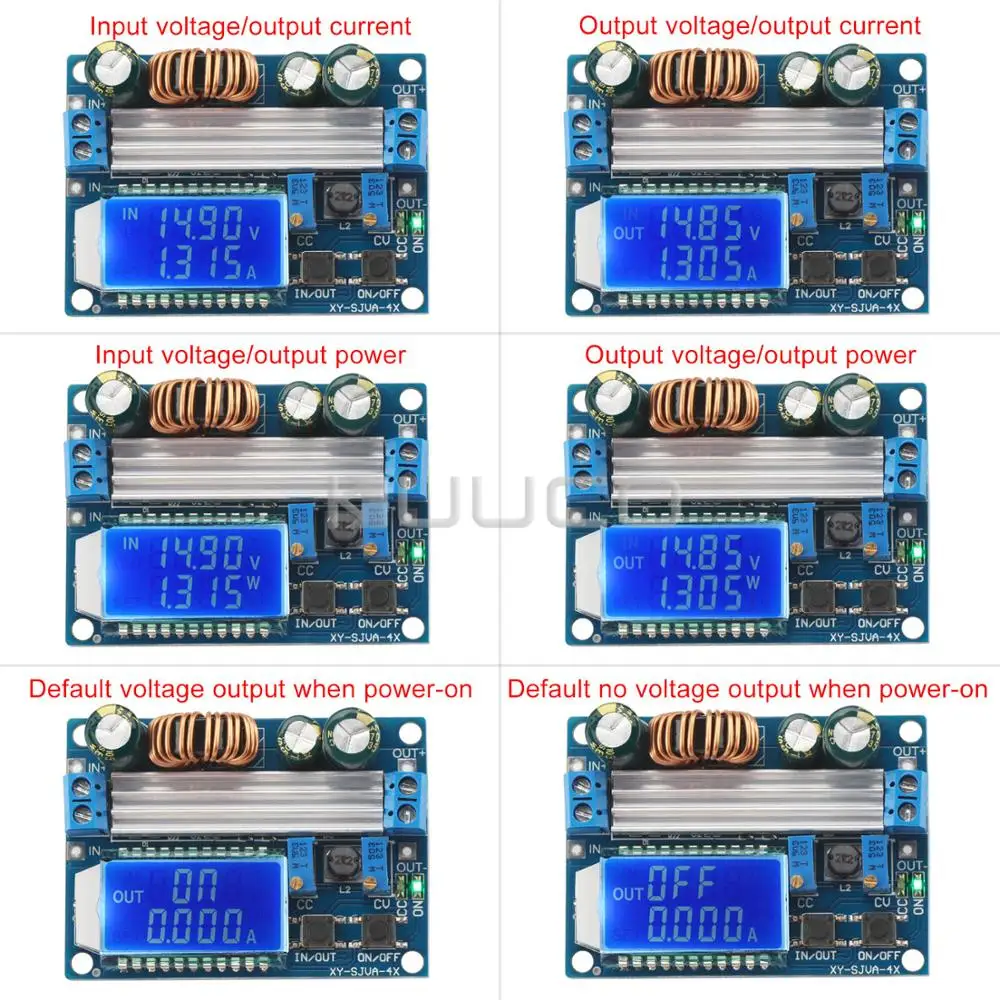

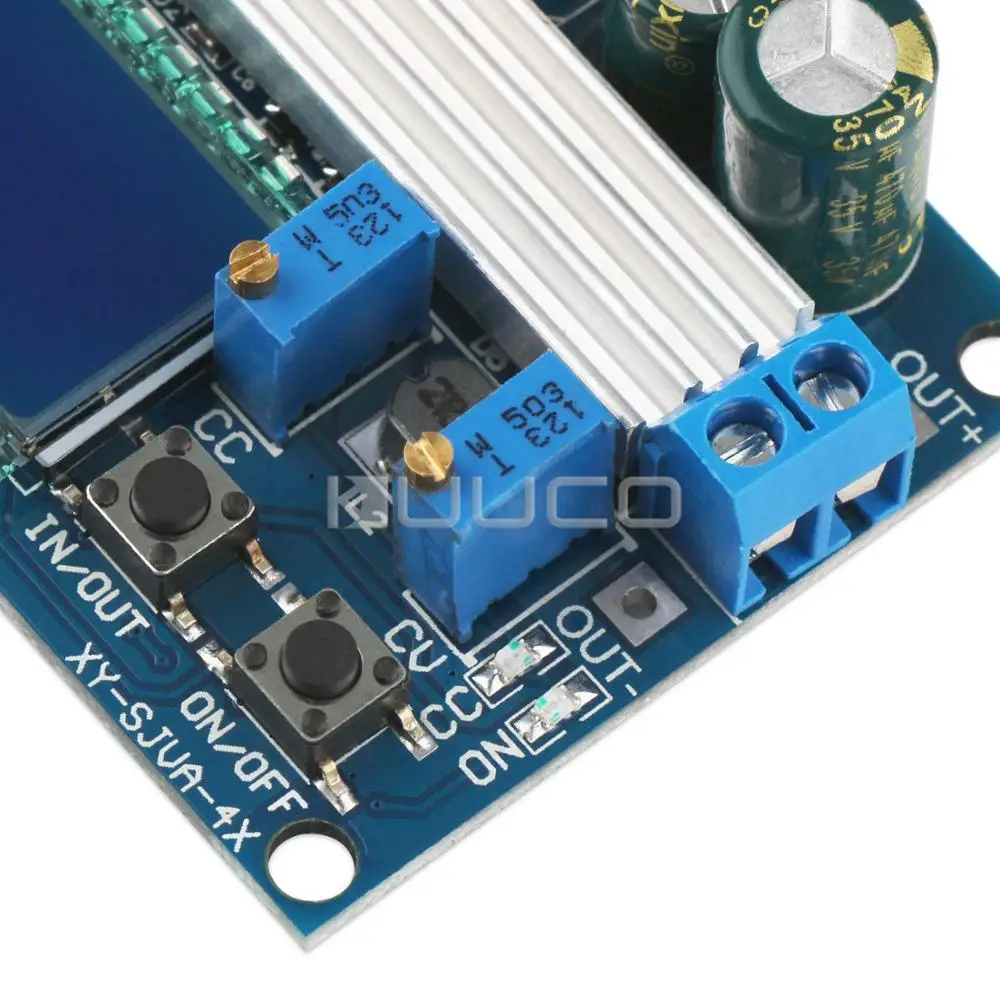

1. Есть вход/выход, ВКЛ/ВЫКЛ две кнопки на модуле, Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, удерживайте нажатие, чтобы переключить выходной ток и выходную мощность дисплея; Кнопка ВКЛ/ВЫКЛ управления выходом ВКЛ или ВЫКЛ, Удерживающий пресс может установить, что выходное состояние по умолчанию включено или выключено в следующий раз. 2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке может увеличить заданный ток, когда ток нагрузки достигает установленного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) светильник будет включен; CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке может увеличить выходное напряжение. На индикаторе находится индикатор состояния выхода, он включается при выходном напряжении, в противном случае он выключен.

Применение:

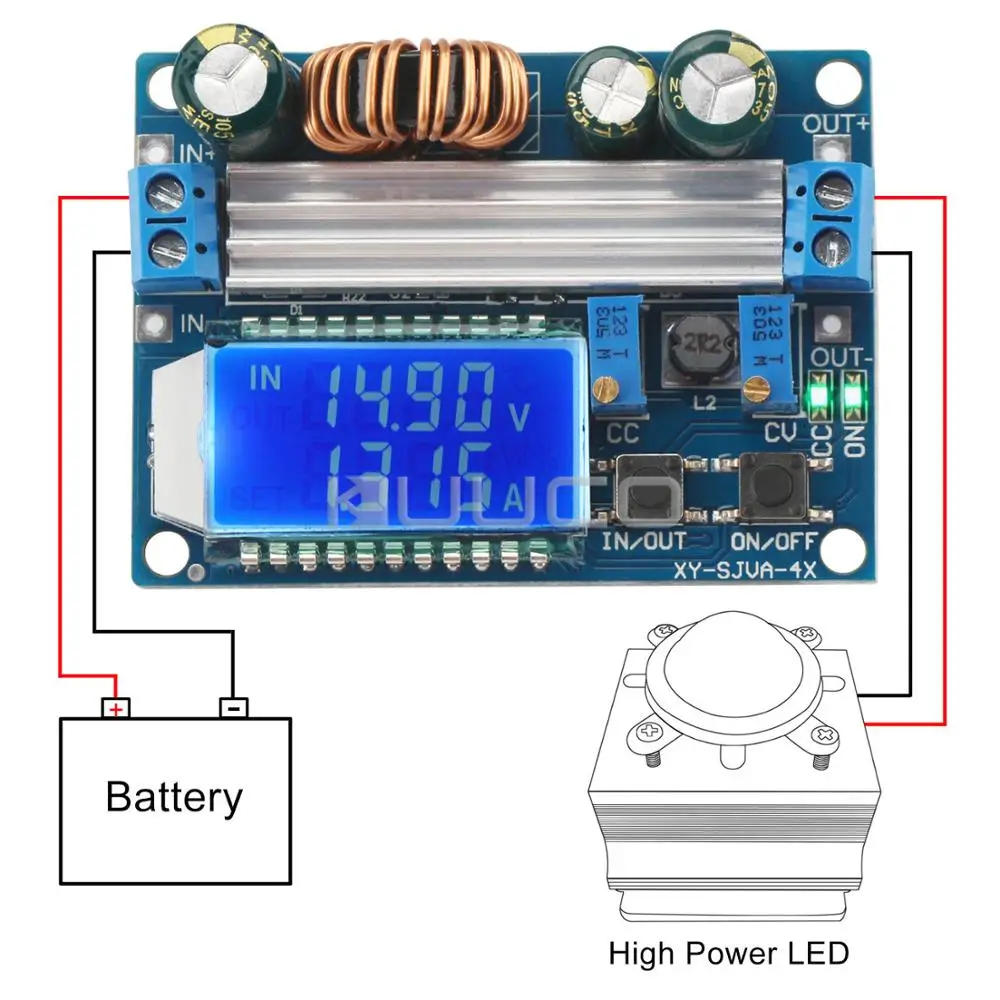

1. Используется как обычный модуль buck-boost с защитой от перегрузки по току (1) Настройте потенциометр постоянного напряжения CV для регулировки выходного напряжения для достижения нужного напряжения. (2) Измерьте выходной ток короткого замыкания с помощью мультиметра 10A (Подключите два тестовых провода непосредственно к выходному концу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток будет достигать 2А при использовании модуля. Когда ток достигает 2А, красный индикатор CC CV включен, в противном случае индикатор выключен) Обратите внимание: при использовании в таком состоянии подключаются к нагрузке различным оригинальным материалом могут падение напряжения 0 ~ 0,2 V благодаря выборки тока резистор на выходе. В то же время входные и выходные провода будут иметь определенное линейное падение напряжения, это нормальное явление. 2. Используется в качестве зарядного устройства Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего ток зарядки слишком велик, что приведет к повреждению батареи, поэтому следует использовать постоянный ток зарядки аккумулятора в начале, Когда зарядка в определенной степени автоматически переключается обратно на постоянное напряжение зарядки. (1) перед оплатой убедитесь поплавок напряжение и зарядный ток никель-металл-для перезаряжаемый аккумулятор вы можете связаться с нами и цена может быть в том случае, если литиевая батарея параметр 3,7 V/2200 мА/ч, затем поплавок напряжение 4,2 V и максимальный зарядный ток никель-металл-1C, то есть, 2200mA). (2) при отсутствии нагрузки Используйте мультиметр для измерения выходного напряжения и регулировки потенциометра CV, чтобы выходное напряжение достигло поплавкового напряжения. (В том случае, если заряд 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V). (3) Измерьте выходной ток короткого замыкания с помощью мультиметра 10A (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр CC таким образом, чтобы выходной ток достиг предварительно установленного значения тока заряда. (4) Подключите аккумулятор, заряжайте. (Шаги 1, 2 и 3 следующие: входной терминал подключается к источнику питания, выход не подключен к нагрузке батареи) 3. Как мощный светодиодный модуль драйвера постоянного тока (1) Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя необходимы; (2) при отсутствии нагрузки Используйте мультиметр для измерения выходного напряжения и Отрегулируйте потенциометр CV, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный. (3) Используйте мультиметр 10A для измерения выходного короткого замыкания и одновременно Отрегулируйте потенциометр CC, чтобы выходной ток достиг заданного светодиодный рабочего тока; (4) подключение к светодиодный, испытательный модуль. (Шаги 1, 2 и 3 таковы: входной терминал подключается к мощности и выход без нагрузки.) Примечание: Когда модуль используется более 3 А 35 Вт, пожалуйста, усиливайте тепловыделение.

Несущественным образом отличаться:

1. Вход модуля в-не может короткого замыкания с выходом-в противном случае функция постоянного тока будет недействительной. 2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой. 3. Если модуль выводится с полной нагрузкой, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а измеритель тока напряжения недействителен. Максимальное значение тока модуля 4A, которое ограничено максимальной выходной мощностью, например, если выходное напряжение составляет 17 в, выходной ток не должен превышать 2 А. 4. Модуль разработан с защитой от короткого замыкания на выходе, если активирует защиту от короткого замыкания, модуль автоматически отключит выход, модуль может быть восстановлен, если снова включить питание, если ваш источник питания без защиты от ограничения выходного тока, рекомендуется, чтобы модуль входил передний предохранитель в серии для увеличения коэффициента безопасности. 5. Добавлен часовой модуль недонапряжения входного сигнала функция защиты от перегрузки, по умолчанию составляет около 4,7 V. Ниже этого значения, выход будет отключен автоматически, и модуль может быть восстановлен, если снова включить питание (обратите внимание, что это напряжение в порту модуля. Если входной ток относительно большой, пожалуйста, не игнорируйте частичное давление на входной провод).

Посылка включает в себя:

5 xBoost понижающий модуль(Зарядное устройство/адаптер/регулятор/драйвер)
