Комплект шагового двигателя Nema34 4.5Nm комплект с замкнутым циклом + гибридный - купить

Купить Комплект шагового двигателя Nema34 4.5Nm комплект с замкнутым циклом + гибридный

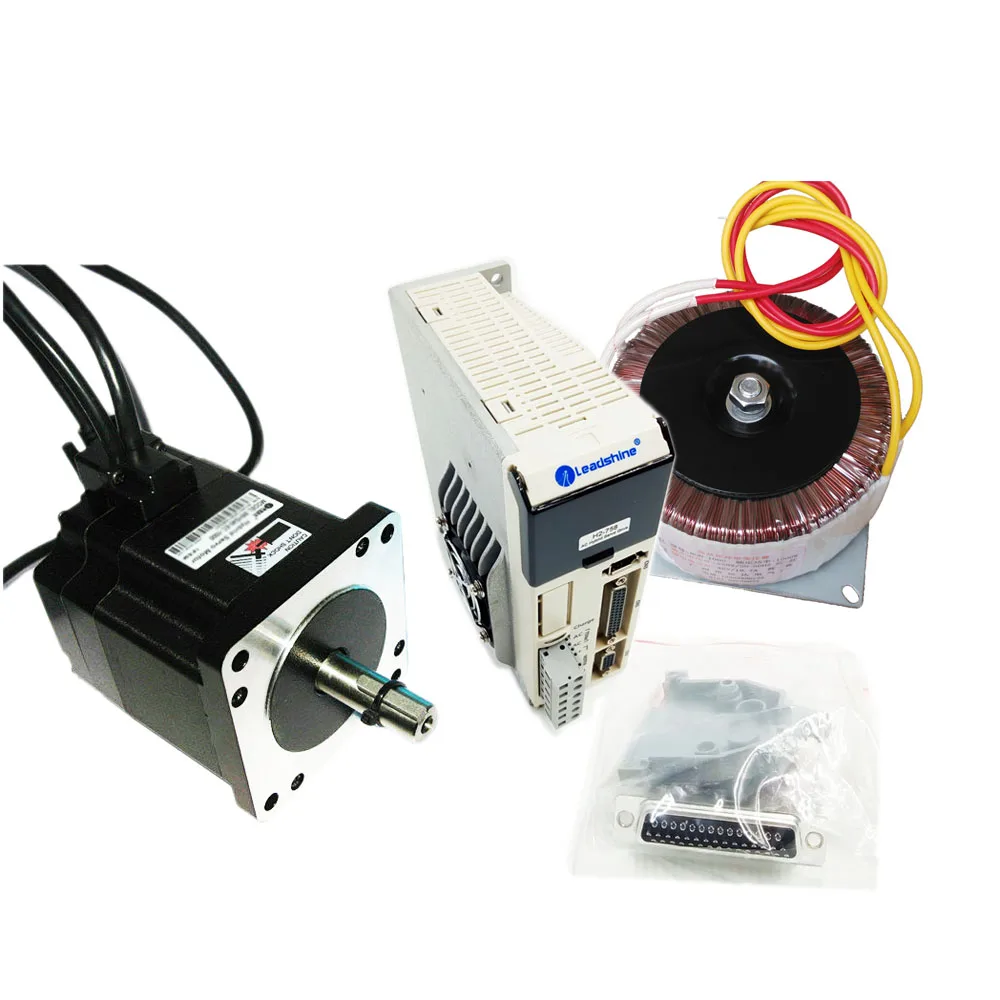

Упаковочный лист

Гибридный сервомотор HSM серии 86HSM45-E1, 1 шт.

1 шт. HSM Серии Гибридный Серводвигатель диск H2-758

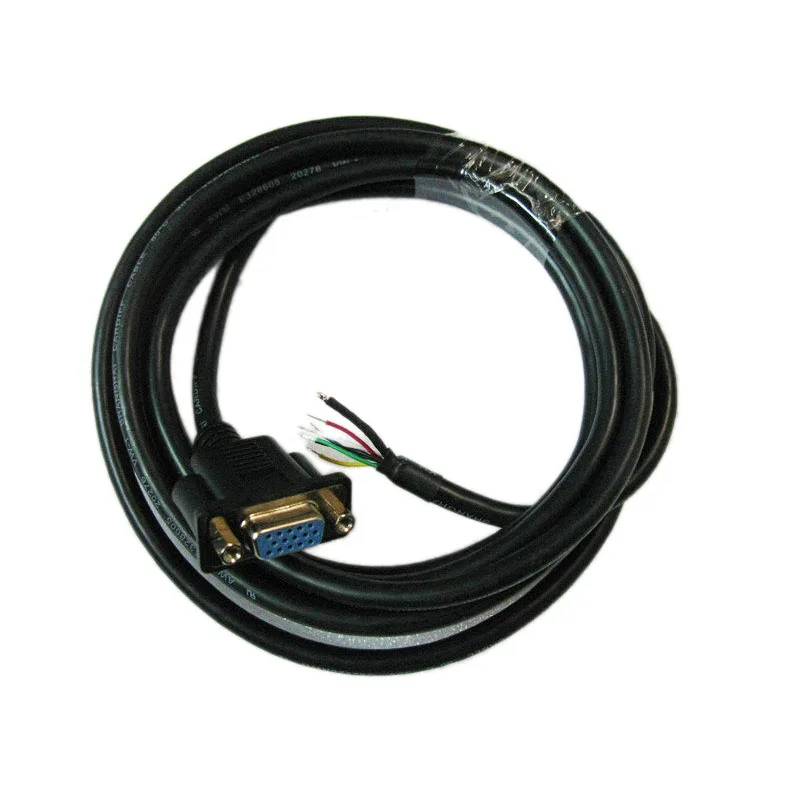

1 шт. 3 метра кабеля кодировщика

1 шт. 450 Вт 70 В переменного тока Кольцевой трансформатор (YD-450-70S)

Краткая информация серии HSM

Гибридный Серводвигатель HSM серии обеспечивает положение и скорость отзывы, принимает новейшие технологии управления замкнутым циклом, И решить эту проблему потери шаговый на открытую петлю шаговый двигатель для того, чтобы улучшить подвергая механической обработке высокой скоростью и точностью. Высокая скорость двигателя может быть улучшена, очевидно, за счет эффективного контроля тока. Это идеальный выбор для обновления производительности системы шагового привода и оптимизации стоимости системы сервопривода переменного тока.

Продукт Приложений

Он широко используется в гравировальном станке, станке для зачистки проводов, маркировочном станке, режущем станке, лазерном освещении, плоттере, станке с ЧПУ, летящая игла для тестирования, автоматическом сборе и т. д. Очень хорошо использовать в устройствах с небольшим уровнем шума и высокой скоростью.

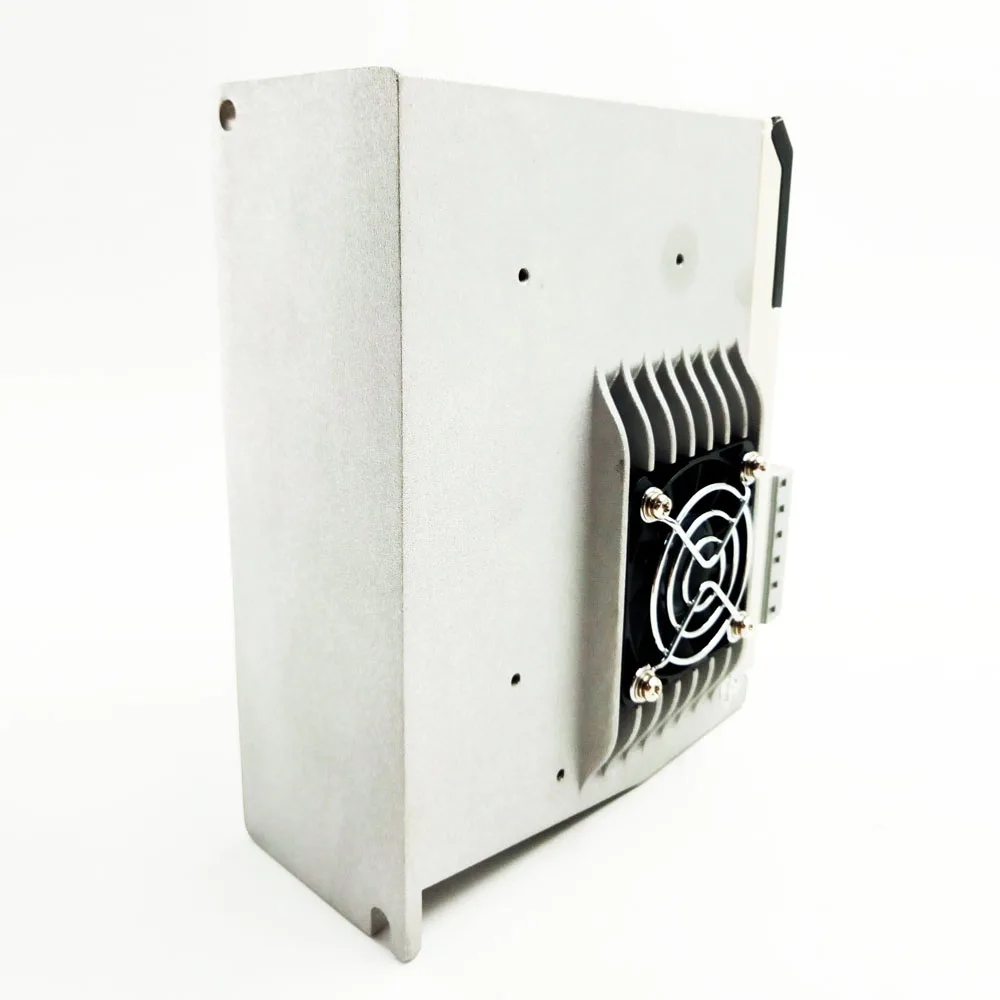

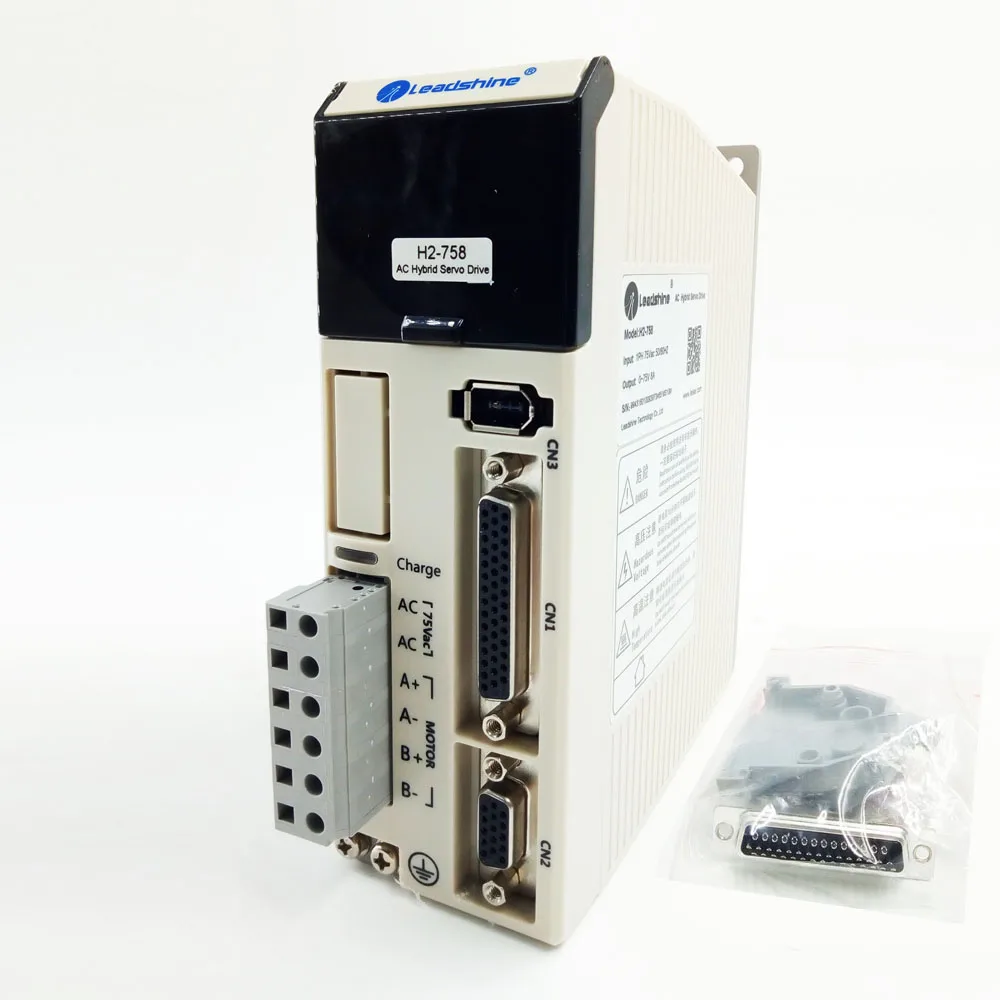

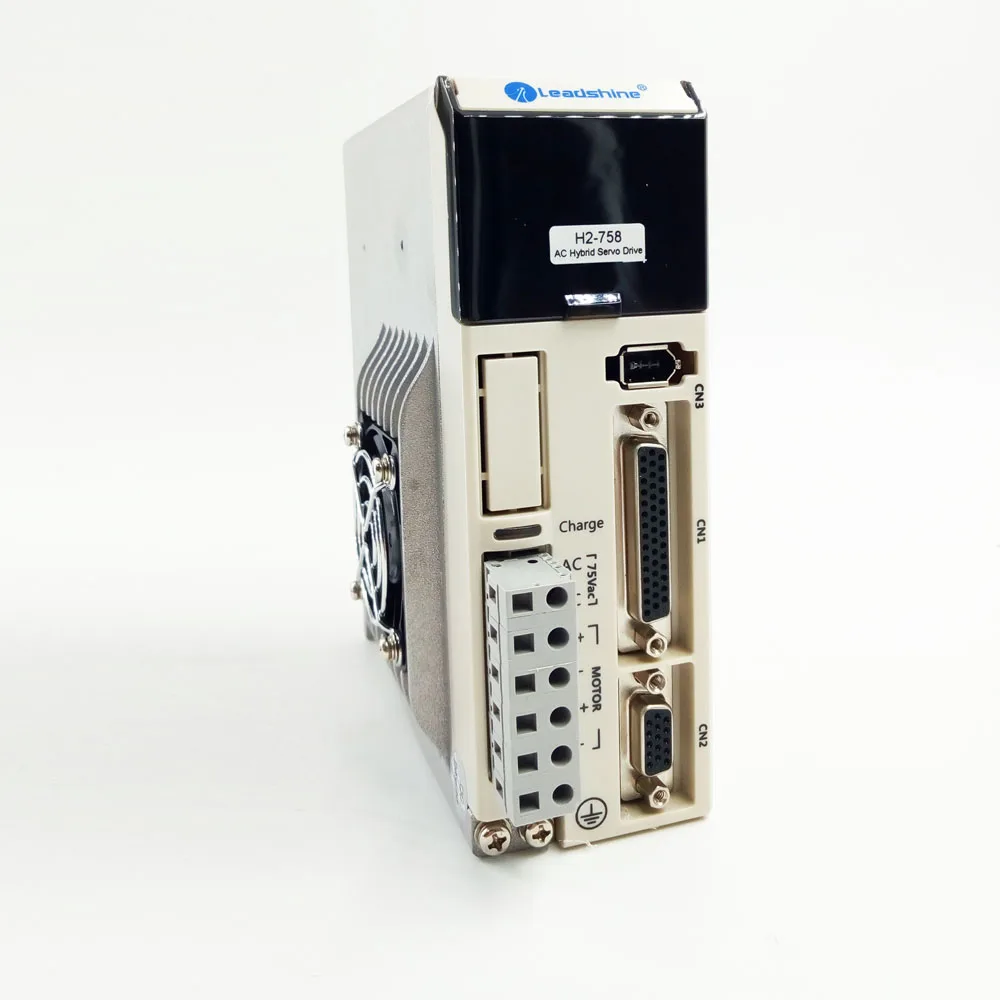

Гибридный сервопривод H2-758

Особенности:

Используйте 32 бит DSP IC и передовую технологию управления замкнутым циклом,

С функцией тестирования трапециевидной волны,

Автоматическая регулировка тока на выходе (диапазон 0-8 а),

Может управлять серии 86 Гибридный серводвигатель,

Диапазон микрошаговых настроек: 200-51200

С шестью цифровыми трубными дисплеями для настройки параметров и мониторинга состояния двигателя.

Электрические характеристики:

Использование: Избегайте пыли, масляного тумана и коррозионного газа, 0-40 градусов по Цельсию, 40%-90% влажности.

Размер: 54*130*158 мм (ширина * глубина * высота)

Вес: 1200 г

Технические характеристики кольцевого трансформатора, YD-450-70S

Входное напряжение: 220 В/230 В/240 В (190 в-250 В)

Выходное напряжение: 70 в/73 в/76 в (60-79 в)

Общая высота: 68 мм (включая верхний винт)

Внешний диаметр: 130 мм

Линия: каждая сторона имеет две линии, длина 300 мм.

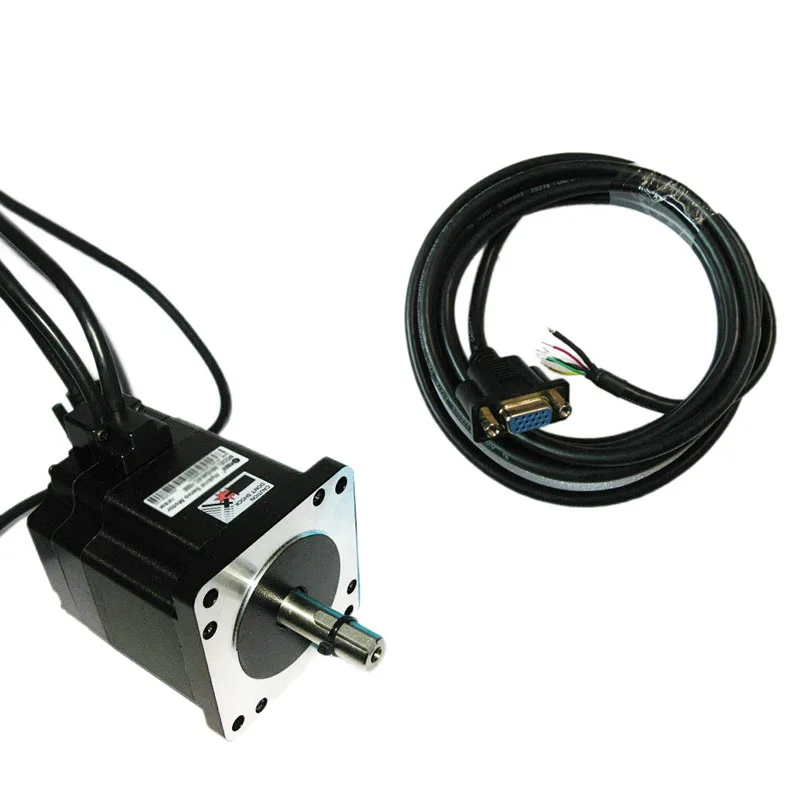

Гибридный сервомотор 86HSM45-E1

Особенности:

Встроенный 1000/5000 линейный Инкрементальный фотоэлектрический датчик,

Высокий выходной крутящий момент

Низкий нагрев и низкий расход энергии.

Он работает плавно, с низким вибрационным шумом.

Быстрая скорость отклика, подходит для частого запуска и остановки.

Электрические параметры:

Модель: 86HSM45-E1

Использование среды: температура: - 10 ~ 50 градусов по Цельсию; Влажность: 85% Макс.

Класс изоляции: B

Сопротивление изоляции: 100 МОм, мин, 500 В постоянного тока

Выдерживает напряжение: 500 В переменного тока, 1 мин

Радиальная Опора: 0,025 мм, макс. (нагрузка 5 Н)

Осевая подача: 0,075 мм, макс. (нагрузка 10 Н)

Измерение и подключение:
