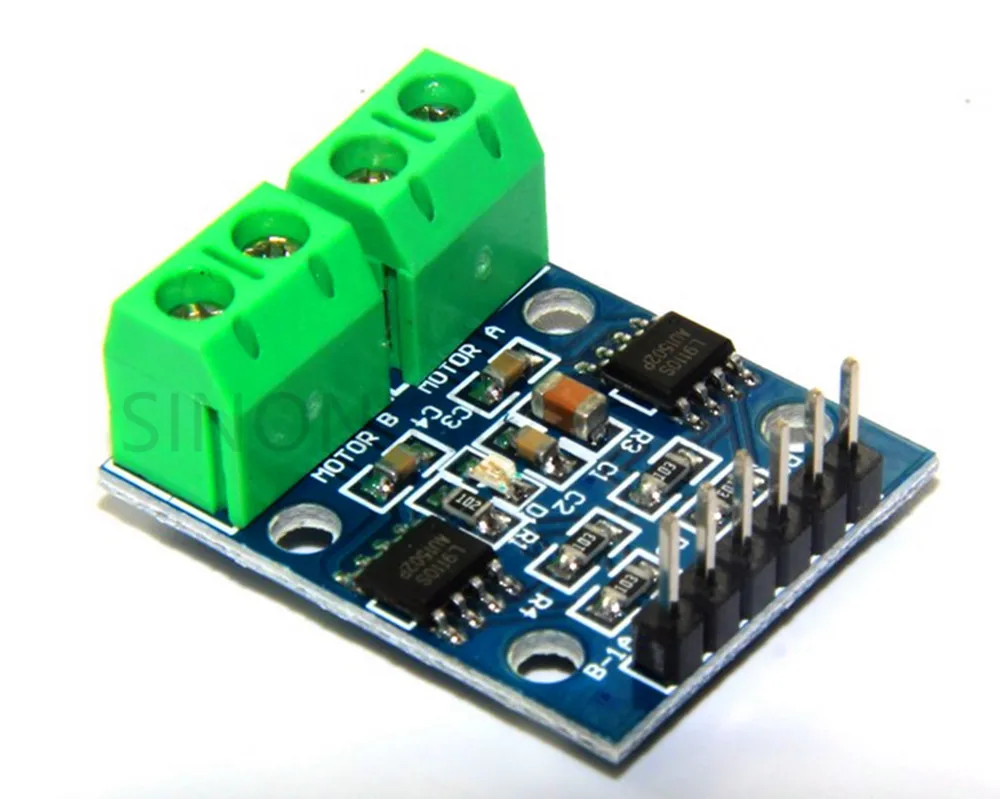

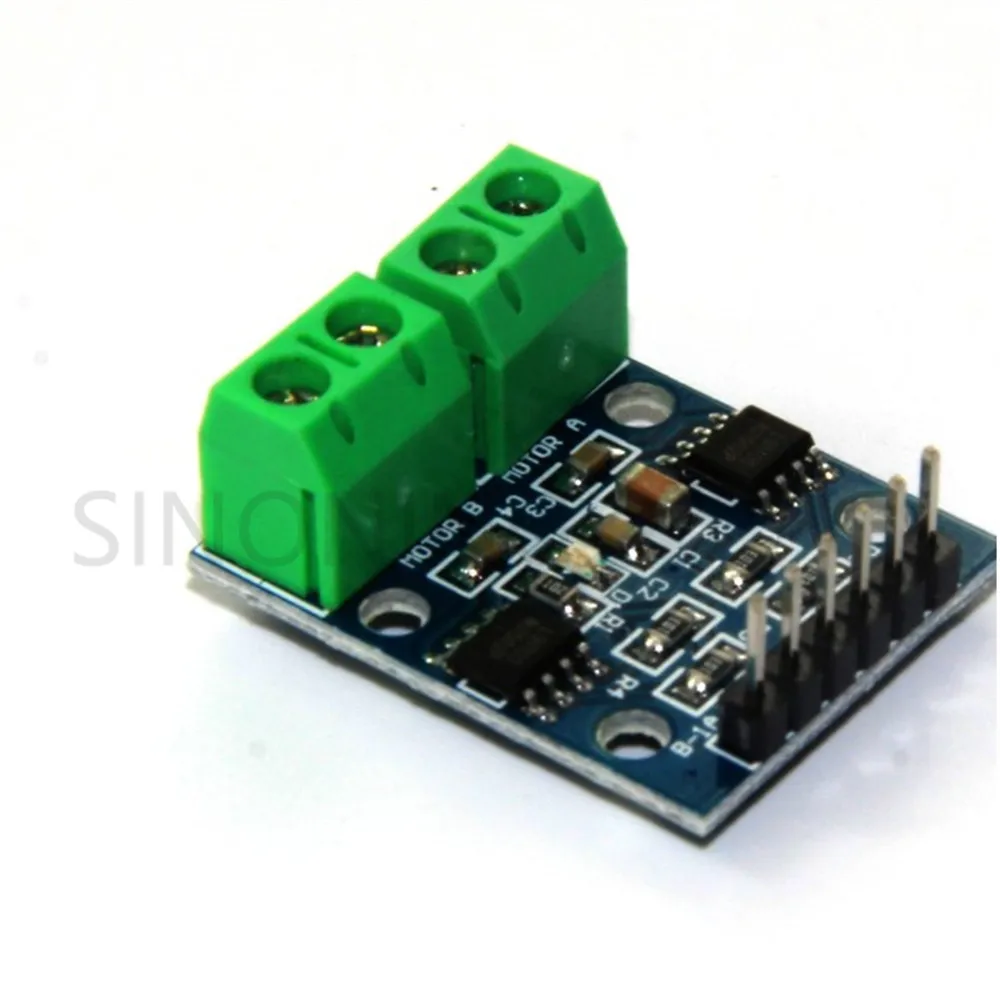

1 двойной привод двигателя чипа L9110S

Напряжение питания 2 модуля: 2,5-12 В

3. Подходящий диапазон двигателя: Рабочее напряжение двигателя составляет от 2,5 до 12 В, а максимальный рабочий ток составляет А. В настоящее время напряжение и ток умного автомобиля на рынке находятся в этом диапазоне.

4. Может управлять 2 двигателями постоянного тока одновременно или 1 4-проводным 2-фазным шаговым двигателем.

5 Размер печатной платы: 2,8 см * 2,1 см, Сверхмаленький размер, подходит для сборки

6 с фиксированными монтажными отверстиями, диаметр: 3 мм

Описание интерфейса двух модулей

[Инструкция по черным изогнутым штифтам 6P]

1 VCC внешнее напряжение 2,5 в-12 В

2 GND внешний GND

3 Внешний MCU IO порт IA1

4 внешнего MCU IO порта IB1

5 Внешний MCU IO порт IA2

6 IB2 внешний MCU IO порт

[Описание зеленой клеммы 4P]

1 OA1 OB1 подключен к 2 контактам двигателя постоянного тока, без направления

2 OA2 OB2 подключен к двигателю постоянного тока 2 контакта, без направления

Три инструкции по модулю

Включите VCC, индикатор питания модуля GND горит.

Вход высокого уровня IA1, Вход низкого уровня IB1, двигатель [OA1 OB1] вперед;

Низкий Уровень входа IA1, высокий уровень входа IB1, обратный двигатель [OA1 OB1];

Входной высокий уровень IA2, низкий уровень входа IB2, [OA2 OB2] вращение двигателя вперед;

Низкий Уровень входа IA2, высокий уровень входа IB2, обратный двигатель [OA2 OB2];

Список доставки: 1 шт.
