5 шт./лот RUT 18-12 08-04 08-06 Соединительный соединитель тройник из нержавеющей стали 316L - купить

Купить 5 шт./лот RUT 18-12 08-04 08-06 Соединительный соединитель тройник из нержавеющей стали 316L

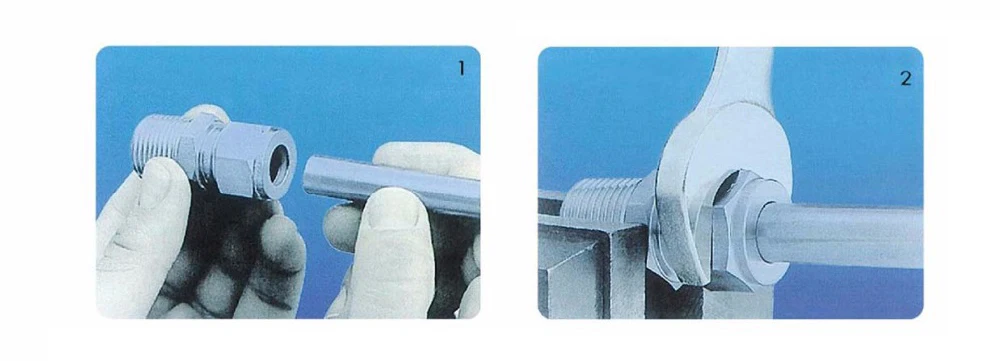

Получите купоны SANMIN, пожалуйста, нажмите здесь!   Фитинги для труб Описание Трубный фитинг-это механизм, используемый как для уплотнения, так и для захвата труб. Механические преимущества и геометрия такого типа фитинга обеспечивают герметичную сборку. Для сборки просто вставьте трубу в Полную сборку до тех пор, пока нижняя часть трубки не пристанет к плечу облегающего корпуса. Два наконечника управляются вперед между гайкой и корпусом фитинга с помощью механической силы, создаваемой вращением гайки по часовой стрелке. Заднее ободок приводится в движение против конической задней части ПЕРЕДНЕГО ободка, движется силой в конический рот тела. Задний наконечник вращается радиально внутрь трубки, поднимая переднее кольцо, образуя полнолицевое уплотнение на конической поверхности тела. 1-1/4 поворот гайки от руки плотно прилегающее положение обеспечивает последовательный привод уплотнительных элементов. Это обеспечивает эффективное уплотнение против высокого давления, а также сверхвысоких вакуумных условий. Установка инструкции Фурнитура поставляется в сборе и плотно прилегает к пальцу. Разборка перед использованием может допустить попадание грязи или других частиц 1. Вставьте трубопровод в фитинг Убедитесь, что трубка надежно лежит на облегающем плече и что гайка плотно прилегает к пальцу, В этот момент рекомендуется нарисовать надпись на шестигранной части, простирающейся на корпус фитинга. Этот знак будет служить индикатором для начальной точки и правильного подтягивания. 2 затяните гайку 1-1/4 витков гайки требуется для 1/4 ” (6 мм) и выше (см. Рис. A) 3/4 поворота гайки требуется для 3/16 ” (4 мм) и ниже (см. Рис. B) Сборка инструкция Соединения могут быть отключены и повторно сделаны, без потери герметичного уплотнения. 1. Перед отключением отметьте положение гайки по отношению к корпусу фитинга. 2. Для сборки Используйте гаечный ключ для затягивания гайки в исходное положение. 3. Слегка затяните гаечным ключом до тех пор, пока не будет ощущаться небольшой подъем крутящего момента. Для резки труб Для резки труб можно использовать два разных метода: 1. Трубка привлекательнее 2. Ножовка Труборез Чтобы обеспечить свободное соединение с утечкой, трубопровод должен быть полностью отрезан. Рекомендуется использовать трубу хорошего качества с соответствующим лезвием для материала трубопровода. Не пытайтесь сократить время резки, делая глубокие порезы с каждым поворотом резака. Это поможет затвердевать трубку. Конец трубки должен быть заужен, чтобы избежать повреждения фитинга и убедиться, что Руба достигает нижней части фитинга. Ножовка для резки Для того, чтобы отрезать трубку ножкой и получить квадратные концы, трубу необходимо разрезать направляющими блоками Этот метод резки требует удаления концов трубки. Предупреждение Не удерживайте трубку в тиске в том месте, где она будет вставлена в фитинг (тиски оставят отметку на трубе, которая может привести к утечке и может привести к овальности). Погрузочно-разгрузочное Царапины на трубке могут привести к утечке. Поэтому важно тщательно отрегулировать трубку, чтобы уменьшить риск протечек. Некоторые рекомендации, которые необходимо принять 1. Трубы не должны быть вытянуты на пол. 2. Трубы не должны быть вытянуты из стойки для труб, особенно в чехол для больших труб OD Медь насосно-компрессорных труб Если используется медная трубка из рулона, удерживайте конец трубки и закатывайте рулон наружу, позволяя трубке лежать на плоской поверхности. Инспекции труб Использование: это датчик «No- Go» и должен быть использован d следующим образом: Макияж до установки согласно следующим инструкциям: 1/4 дюйма (6 мм) , 3/8 дюйма, 1/2 дюйма (12 мм)-макияж 1-1/4 поворачивается от пальца туго. Проверьте зазор между гайкой и корпусом с помощью соответствующего размера. Если датчик легко скользит в зазор, затяните гайку дальше, пока датчик не сможет войти в зазор Высокая Безопасность В тех случаях, когда существуют сильные условия и высокое давление, мы рекомендуем следующие процедуры установки: 1. Убедитесь, что гайка плотно прилегает к пальцу 2. Вставьте трубку (до плеча) 3. Поверните гайку с помощью гаечного ключа, пока трубка не вращается свободно. 4. Отметьте положение гайки. 5. Поверните гайку 1-1/4 витков. Этот метод гарантирует, что даже если труба O.D. находится в минимальном допуске, наконечники будут соприкасаться с трубкой для полного вращения 1-1/4. Чтобы обеспечить максимальную надежность и производительность фитинга, при выборе труб для каждого применения следует уделять большое внимание Трубка для выбора При заказе трубки для использования с фитингами необходимо учитывать четыре переменных: 1. Материал 2. Толщина стенки 3. Трубка Поверхностная обработка 4. Трубка твердость Трубопровод должен соответствовать стандарту ASTM A213 или ASTM A269, быть бесшовным и полностью отожженным. Трубка должна быть красной от царапин и подходит для сгибания и сжигания. Фитинги для шланга, латунные фитинги для мужчин и женщин, фитинги для труб, фитинги для труб из пластика, пластиковые фитинги, пневматические фитинги, нажимные фитинги, быстроразъемные фитинги, быстрое соединение, быстроразъемные фитинги, SS304, фитинги из нержавеющей стали, фитинги из нержавеющей стали, фитинги из тройников, фитинги из нержавеющей стали с резьбой, Трубный соединитель, трубный фитинг, Трубное соединение, Трубное соединение, Быстроразъемное пластиковое соединение, муфты, пневматические детали, резьбовое соединение, фитинг пневматический, нажимной фитинг, нажимной фитинг, контроль скорости, стоп фитинги, быстросоединяющийся трубный фитинг, контроль скорости, обратные клапаны, ручные клапаны, шаровые краны, Ручной раздвижной штуцер, клапан управления воздухом, мини-фитинг, нажимной фитинг, переходной фитинг, нажимной на фитинг, Компрессионный фитинг, фитинг из нержавеющей стали 316L
