Высокочастотный Регулируемый телефон Повышающий Модуль преобразователя - купить

Купить Высокочастотный Регулируемый телефон Повышающий Модуль преобразователя

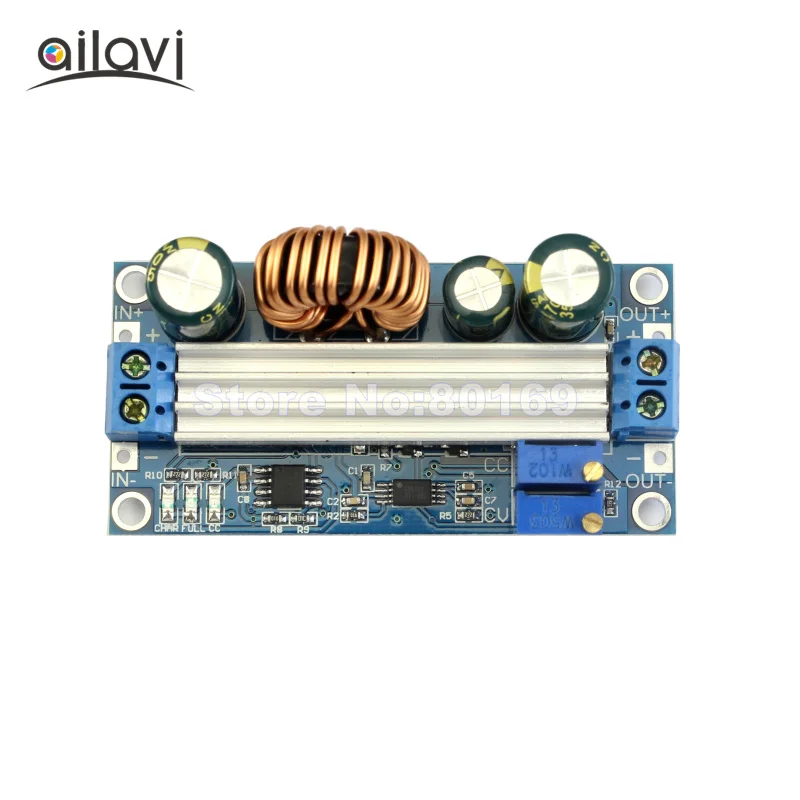

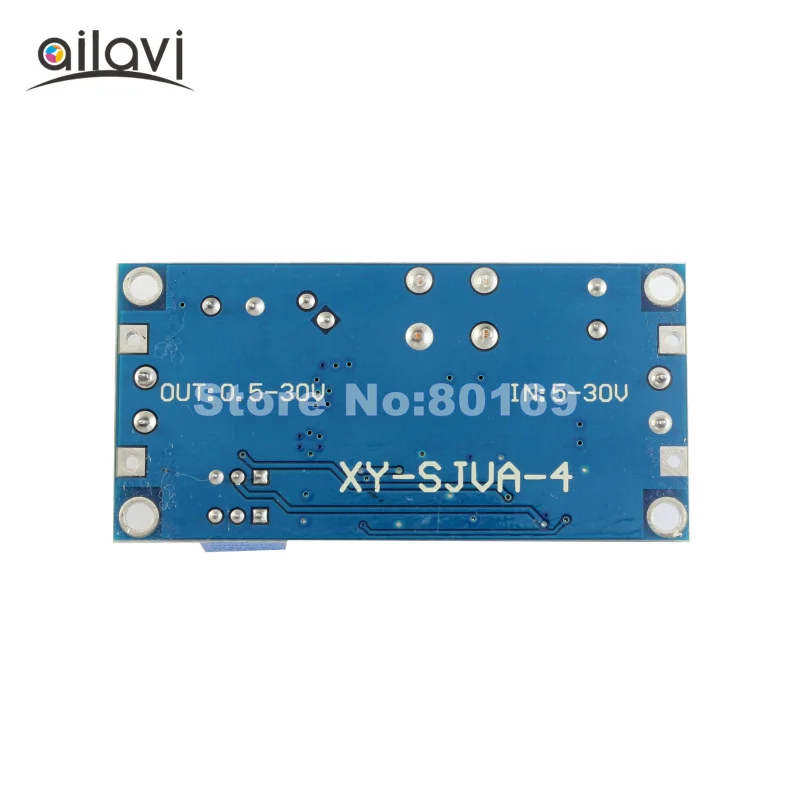

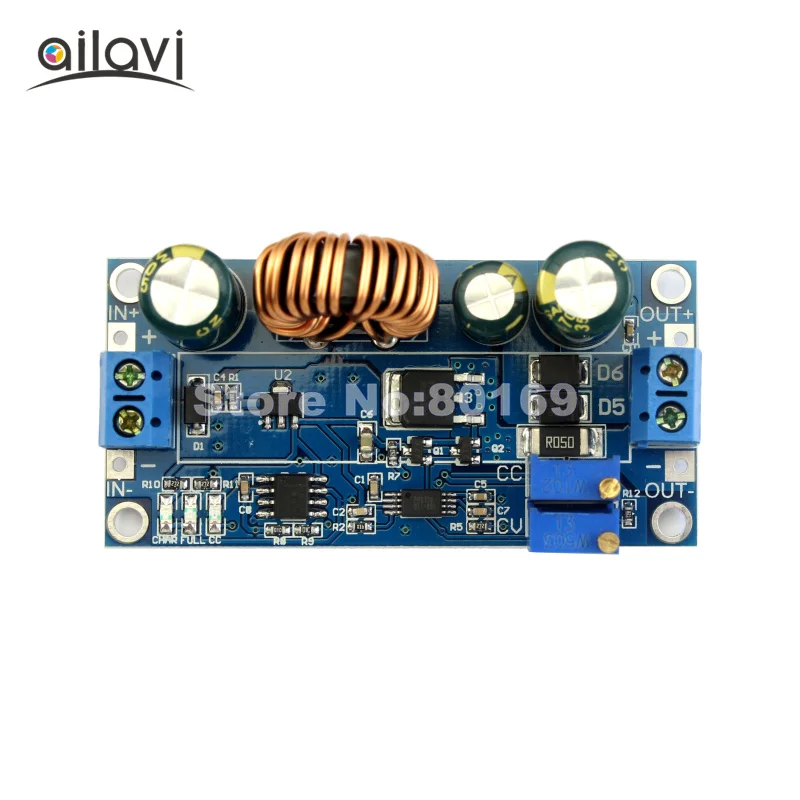

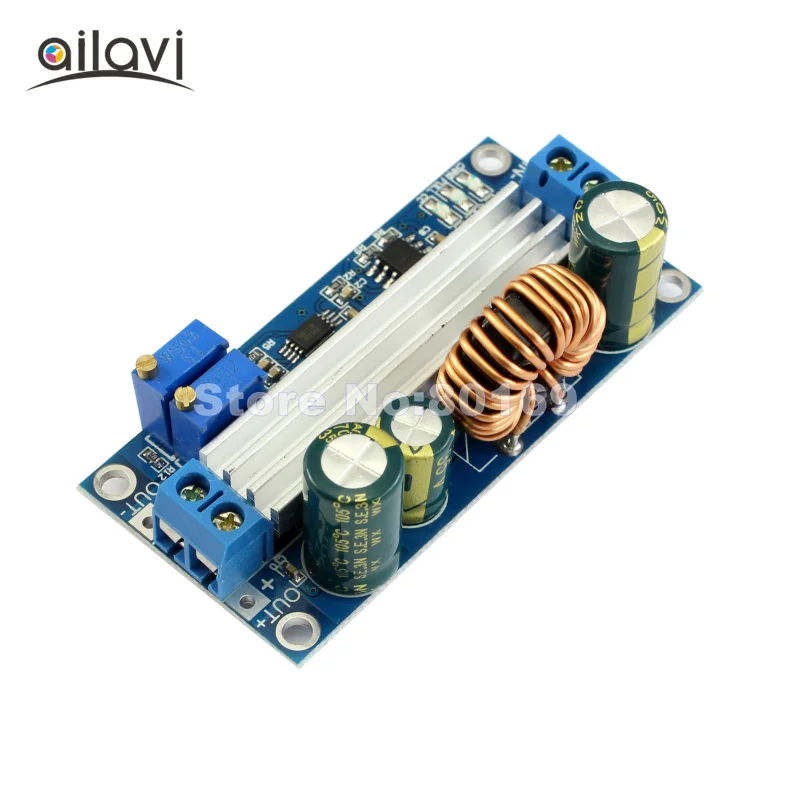

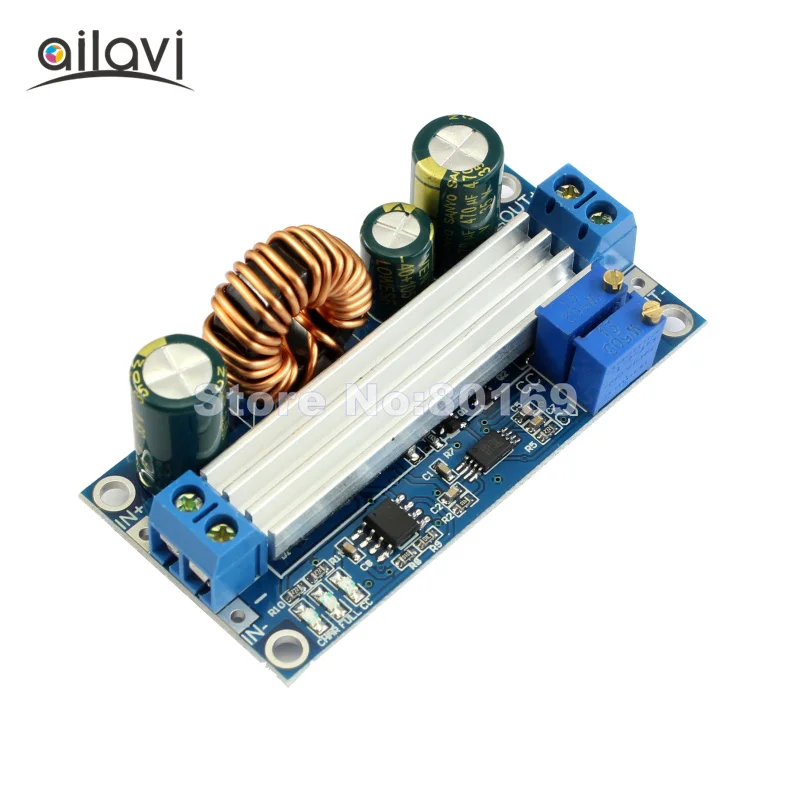

Информация о продукте: Широкий диапазон входного напряжения доставка производится в течение 5-30 в, широкое выходное напряжение 0,5-30V, оба могут увеличить и шаг вниз. Например, если вы настроите выходное напряжение на 18 в, то входное напряжение изменится между 5-30 в и будет выводить 18 В постоянного тока; Вход 12 В, настроить потенциометр, чтобы задать любой выход 0,5-30V. Высокая мощность, высокая эффективность и Лучшая производительность, чем решение XL6009/LM2577. Используется внешняя 60V75A Высокая мощность MOS, и высоковольтный диод Шоттки SS56 соединен параллельно. Это не сопоставимо с схемой SS34 6009 или 2577, потому что согласно принципу buck-boost, выдерживаемое Напряжение MOS и Schottky больше, чем сумма входного плюс выходного напряжения. Железо кремний алюминий магнитное кольцо самоиндукции, высокая эффективность. Отсутствие индуктивного завывания в режиме постоянного тока. Ток может быть установлен для ограничения выходного тока, постоянного тока и заряда аккумулятора. Он поставляется с функцией защиты от обратного потока, поэтому вам не нужно добавлять диод защиты от обратного потока при зарядке аккумулятора. Параметры продукта: Входное напряжение: 5-30 в Выход напряжение: 0,5-30 в Выходной ток: может работать стабильно на 3 А в течение длительного времени и может достигать 4 а при усиленном рассеивании тепла Выходная мощность: Естественное тепловыделение 35 Вт, улучшенное тепловыделение 60 Вт Эффективность преобразования: около 88% Защита от короткого замыкания: Да Рабочая частота: 180 кГц Размер: 65*32*21 мм (Д * Ш * В) Вес: 30 г Инструкции по уходу за изделием 1. Используйте как обычный модуль понижающего повышения с защитой от перегрузки по току Инструкции по уходу за изделием (1) отрегулируйте устройство постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения напряжения. (2) Измерьте выходной ток короткого замыкания с помощью мультиметра 10A файл тока (непосредственно Подключите два тестовых провода к выходному терминалу Можно) настроить потенциометр постоянного тока CC в то же время, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (например, универсальное использование) Текущее значение, показанное в таблице, составляет 2А, тогда максимальный ток может быть только 2А при использовании модуля, красный, когда ток достигает 2А Цветной индикатор постоянного напряжения постоянного тока включен, в противном случае индикатор выключен) Обратите внимание: при использовании в таком состоянии на выходе имеется выборки тока резистор 0,05 Ом, а при нагрузке подключается. Там будет падение напряжения 0 ~ 0,3 V, что является нормальным! Это падение давления не вытягивается из-за вашей нагрузки. Вместо этого он падает на резистор выборки. 2. Используйте в качестве зарядного устройства Модули без функции постоянного тока не могут быть использованы для зарядки аккумулятора, потому что батарея и зарядное устройство измотаны Разница в напряжении очень большая, в результате чего ток зарядки будет слишком большим, что приведет к повреждению аккумулятора, поэтому аккумулятор должен быть запущен в начале. Используйте зарядку с постоянным током, чтобы автоматически переключиться на постоянное напряжение при зарядке на определенный уровень. Инструкции по уходу за изделием (1) определите напряжение поплавка и зарядный ток, который вам нужно зарядить батарею; (если параметры литиевой батареи 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA) (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и настраивает устройство положения постоянного напряжения, чтобы выходное напряжение достигло поплавка. Напряжение при зарядке; (в том случае, если зарядка 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) (3) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки; (4) зарядки лампа сигнала поворота ток по умолчанию 0,1 раз больше, чем зарядный ток никель-металл-; (аккумулятор заряжен во время процесса зарядки) Уменьшается, постепенно меняется от зарядки постоянного тока до зарядки постоянного напряжения, если зарядный ток установлен на 1А, то Когда ток зарядки меньше 0,1a, синий светильник выключен, зеленый светильник включен, и аккумулятор полностью заряжен. (5) подключите аккумулятор и зарядите его. Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной конец не подключен к батарее. 3. Как мощный светодиодный модуль постоянного тока (1) Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами; (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение, и позиционер постоянного напряжения настраивается для достижения выходного напряжения. Максимальное рабочее напряжение светодиодный; (3) Измерьте выходной ток короткого замыкания с помощью мультиметра 10A файл тока, и Отрегулируйте потенциометр постоянного тока, чтобы сделать выход Поток достигает заданного светодиодный рабочего тока; (4) Подключите светодиодный индикатор и проверьте устройство. (Шаги 1, 2 и 3: вход подключен к источнику питания, и выход не подключен к светодиодный светильник.) Примечание: При использовании этого модуля более 3 А, 35 Вт, пожалуйста, усиливайте тепло. Меры предосторожности: 1. Вход модуля в выключенном состоянии и выход в коротком положении, в противном случае функция постоянного тока будет недействительной. 2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой! 3. Вход модуля не имеет функции защиты от обратного хода, пожалуйста, обратите внимание на положительное и отрицательное направление источника питания. 4. Если модуль хочет полный выход нагрузки, входное напряжение должно быть 8 в или более. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Модуль текущее значение до 4A, при условии, максимальная выходная мощность, как, например, выход 17V, ток должен быть не более 2A. 5. Модуль имеет защиту от короткого замыкания на выходе. После короткого замыкания модуль автоматически выключает выход, и модуль может быть восстановлен после включения. Если ваш источник питания не имеет предельной защиты от тока на выходе, рекомендуется подключить предохранители в передней части модуля для повышения коэффициента безопасности. 6. Модуль имеет функцию защиты от низкого напряжения. По умолчанию составляет около 4,2 V. После того, как это значение будет ниже, выход будет автоматически отключен и модуль может быть восстановлен после включения питания (обратите внимание, что напряжение в порту модуля больше, когда входной ток больше. Не игнорируйте частичное давление на входной свинец). 7. Модуль содержит три световых индикатора, индикацию постоянного напряжения постоянного тока (красный, яркий в режиме постоянного тока), индикацию зарядки (синий), полную индикацию (зеленый, размер вращающегося тока составляет 1/10 от установленного тока). Посылка включает в себя: Модуль преобразователя питания Buck-boost * 1
