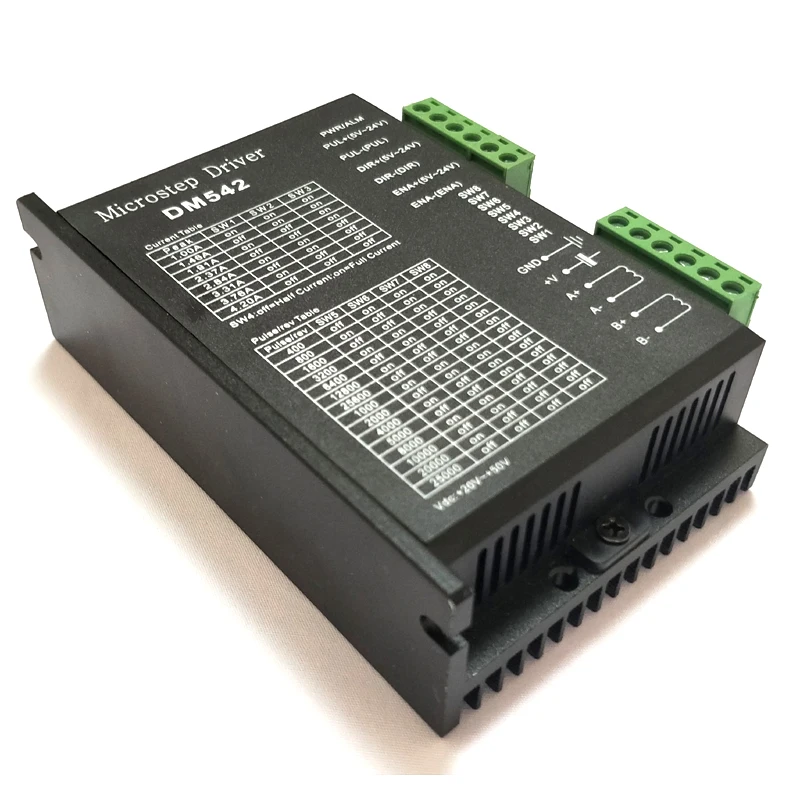

DM542 Драйвер шагового двигателя для 57 86 серии 2 фазы Цифровой двигателя Драйвер - купить

Купить DM542 Драйвер шагового двигателя для 57 86 серии 2 фазы Цифровой двигателя|Драйвер

Upgrade Factory outlets MACH3 USB CNC 5 Axis 100KHz Smooth $1000.00 USB CNC 4 Axis MDK2 $200.00 USB CNC MDK2 -4 Axis TB 6560 $200.00 New 6 Axis CNC MCACH2 MACH3 Engraving Machine Interface $1,000.00 USB CNC MDK2 4 Axis $1,000.00 USB CNC MDK2 -4 Axis $1,000.00 CNC USB MACH3 100Khz Breakout Board 4 Axis Interface Driver $1,000.00 4.5A TB6600 TB6600HG Single Axis Stepper Motor Driver $1,000.00

Пункт специфика



Производитель: уход...

Питание: DC

Партномер: DM542

Тип двигателя: шаговый мотор

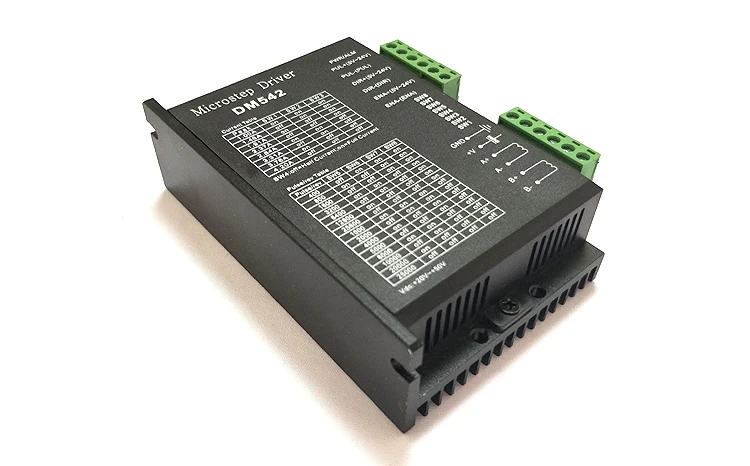

Описание продукта

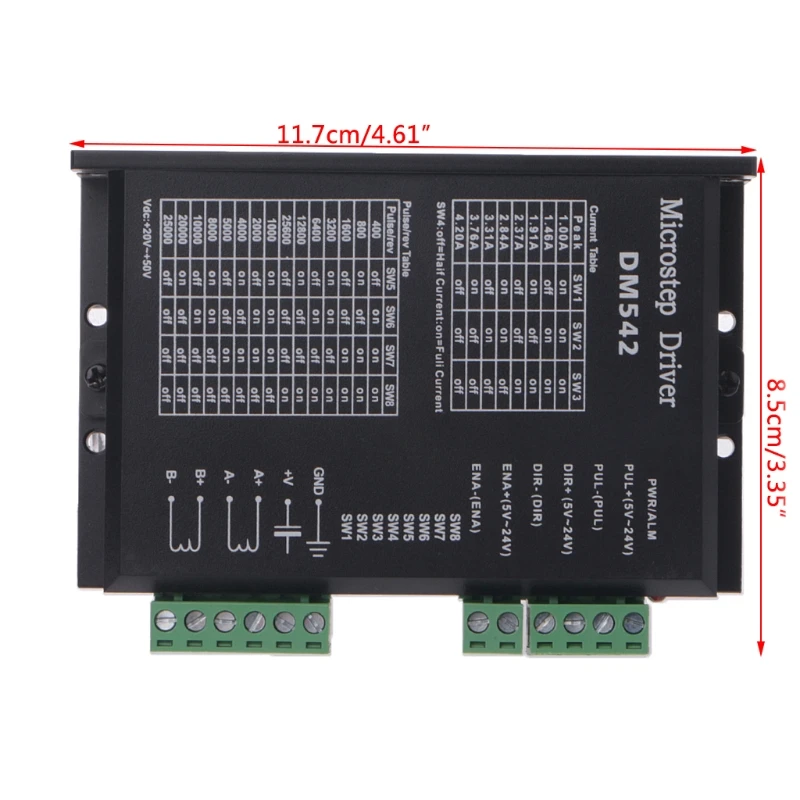

Драйвер использует дискретные компоненты структуры, пока нет напряжения и проводки, пожалуйста, будьте уверены, что двухфазный 4-провод, 6-провод, 8-провод можно использовать. 57 серия 4.5A или меньше (включая 4.5A) двухфазный четырехфазный четырехпроводной, Шестипроводной, также можно использовать 8-жильный шаговый мотор   Особенности: 20 кГц измельчения частоты Оптический изоляции входного сигнала Выходный ток DIP switch регулируется Биполярный постоянный текущий метод разделки Высокая сегментация: 2,4, 8,16, 32,64, 128256. 5,10, 25,50, 125200 Совместимый сигнал входного сигнала ttl, в то время как прием дифференциального сигнала входного сигнала   Технические характеристики: Блок питания: DC 24-60 (V) Максимальный ток: 4.5A Выходной фазный ток: 1.5A-4.5A Входной ток логики: 10-20ма Рабочая температура:-15 °-+ 45 ° Размеры: 11,7*8,5 см/4,61*3,35 дюймов Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем вы предложите В связи с различием между различными мониторами картинка может не отражать Актуальный цвет изделия. Спасибо!   Посылка содержание: 1 х DM542 Степпер мотор водителя

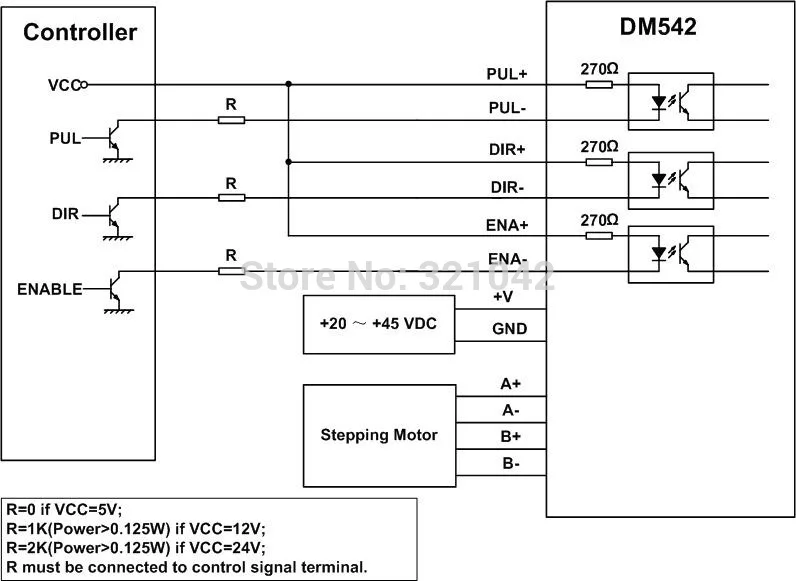

Разъем P1 конфигурации

Pin	Детали
Пул + Пул-	Импульсный сигнал: в одном импульсе (импульсное/направление) режим, этот вход символизирует импульсный сигнал, эффективен для каждого подъема или падения края (устанавливается внутри джемпера J1); 4-5 В когда PUL-HIGH, 0-0,5 В когда PUL-LOW. В режиме двойной импульсной импульсов (пульс/импульс), этот вход представляет по часовой стрелке (CW) пульс, эффективен для высокого уровня или низкого уровня (установлен внутри джемпер J1). Для надежного реагирования ширина импульса должна быть длиннее 1,5 МКГ. Резисторы серии connect для текущего ограничения, когда + 12 В или + 24 В используются.
DIR + DIR-	Сигнал DIR: в режиме одиночного импульса этот сигнал имеет низкий/высокий уровень напряжения, представляет собой два направления вращения двигателя; в двухимпульсном режиме (установлен внутри перемычки J3), этот сигнал является счетчиком с счетчиком (КОО) импульсом, эффективен для высокого уровня или низкого уровня (установлен внутри джемпер J1). Для надежной реакции движения, Сигнал DIR должен быть впереди сигнала PUL на 5мкм по крайней мере. 4-5 В когда DIR-HIGH, 0-0,5 В когда DIR-LOW.
ЕСА + ENA-	Включите сигнал: этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал контроля NPN, PNP и дифференциальные сигналы управления являются наоборот, А именно низкий уровень для включения.) для включения привода и низкого уровня для отключения накопителя. Обычно остаетсяНеподключенные (включил).



\Разъем P2 конфигурации

Pin	Детали
+ В постоянного тока	Блок питания, 20 ~ 50 В DC, включая колебания напряжения и напряжение EMF.
GND	Мощность земли
А +, а-	Мотор фазы
Б +, б-у	Трехфазный двигатель B



Текущие настройки

Для данного мотора, более высокий драйвер тока сделает мотор для вывода большего крутящего момента, но в то же время вызывает больше нагрева в двигатель и драйвер году. Поэтому, выходной ток, как правило, устанавливается таким образом, чтобы мотор не перегревался в течение длительного времени работы. Поскольку параллельные и последовательные соединения Катушки Двигателя значительно изменят результирующую индуктивность и сопротивление, поэтому важно установить выходной ток драйвера в зависимости от текущей фазы двигателя, моторные провода и методы подключения. Класс текущего рейтинга, поставляемый производителем двигателя, имеет важное значение при выборе тока водителя, однако выбор также зависит от проводов и соединений.

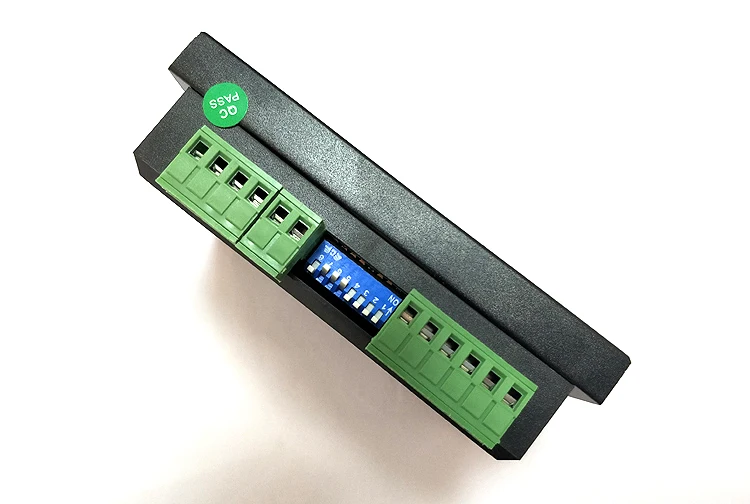

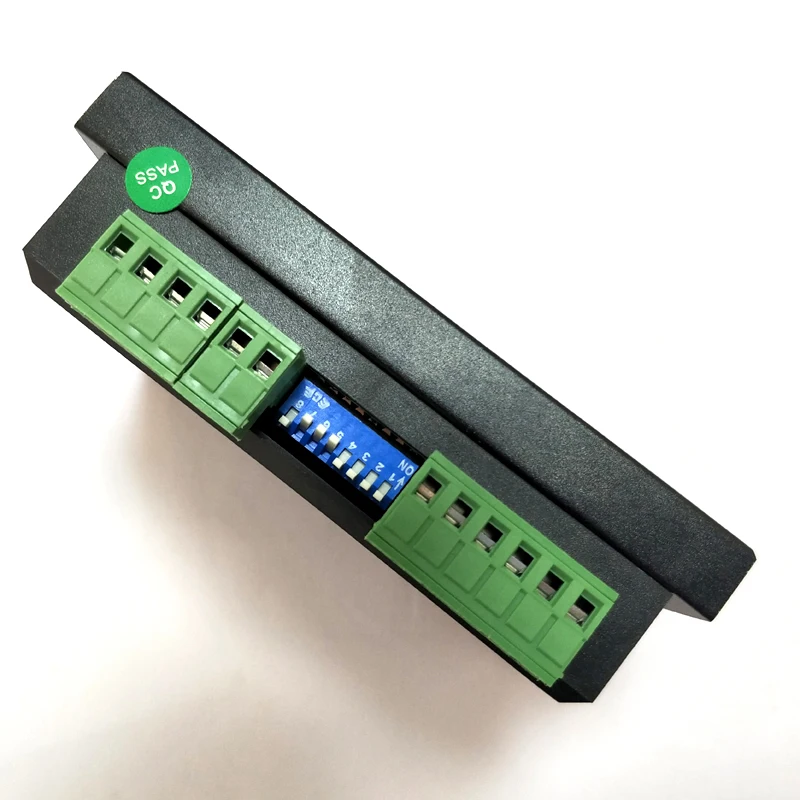

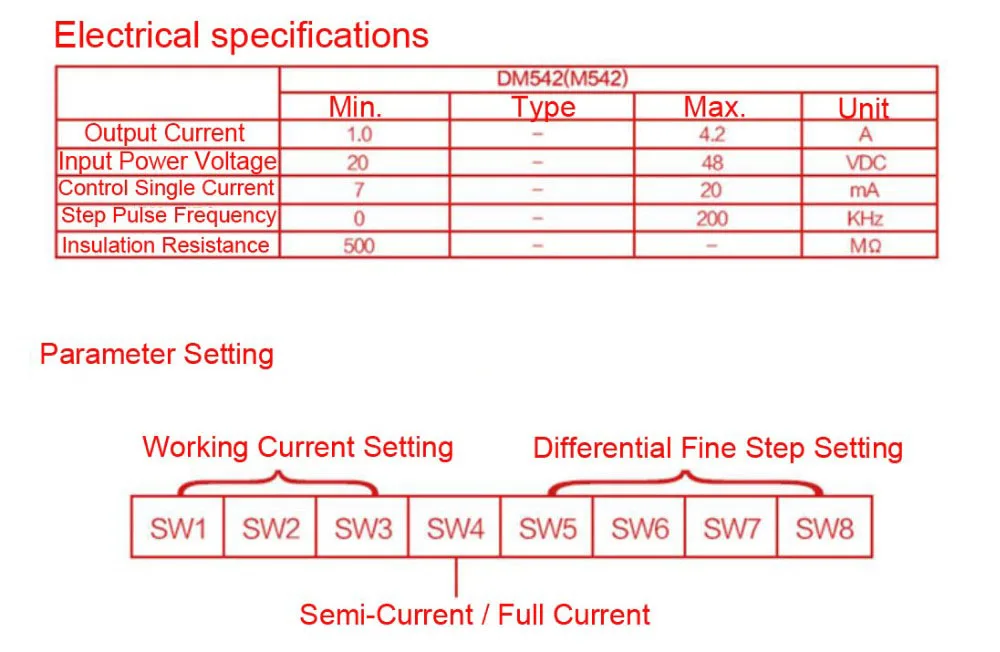

Первые три биты (SW1, 2, 3) из коммутатора DIP используются для установки динамического тока. Выберите параметр, ближайший к требуемому нынешнему двигателю.



Пиковый ток	RMS ток	SW1	SW2	SW3
1.00A	0.71A	На	На	На
1.46A	1.04A	OFF	На	На
1.91A	1.36A	На	OFF	На
2.37A	1.69A	OFF	OFF	На
2.84A	2.03A	На	На	OFF
3.31A	2.36A	OFF	На	OFF
3.76A	2.69A	На	OFF	OFF
4.20A	3.00A	OFF	OFF	OFF





Примечания:В связи с индуктивностью двигателя, фактическая сила тока в катушке может быть меньше динамической текущей настройки, особенно под высокоскоростное состояние.
