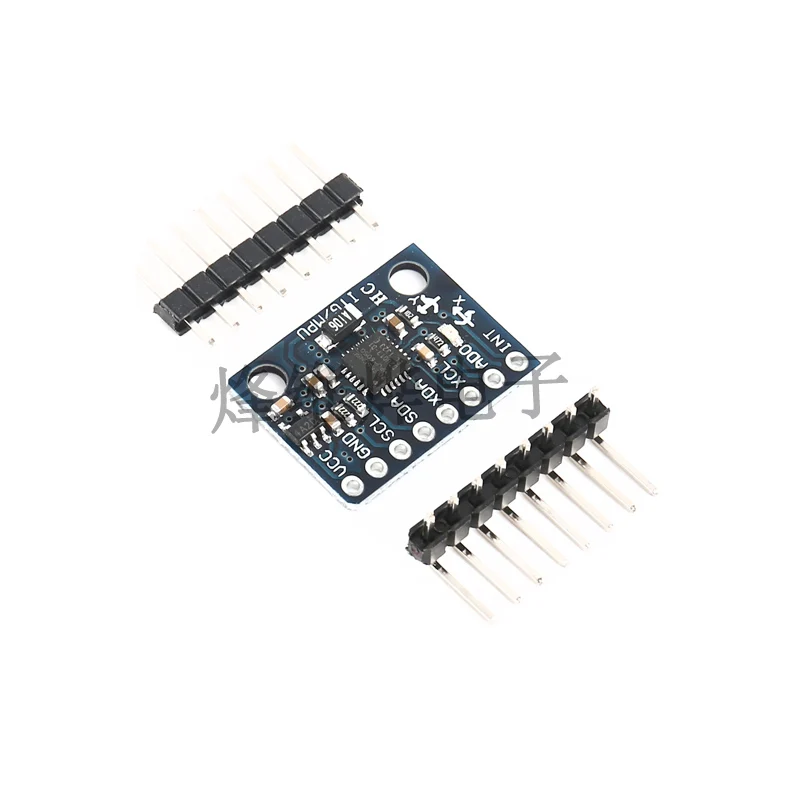

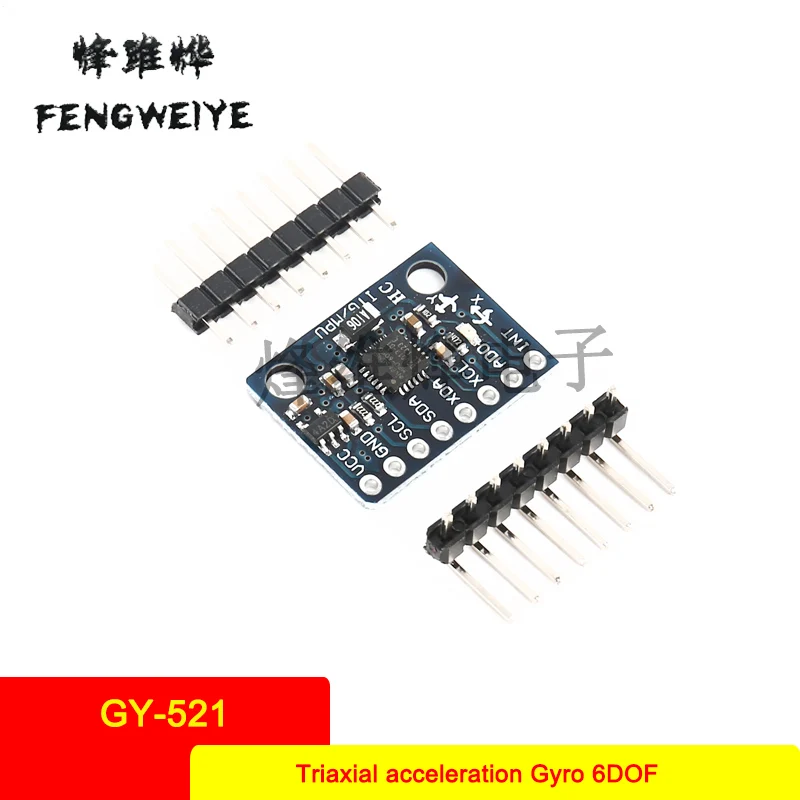

Осветительная панель трехосевой гироскоп ускорения 6DOF модуль код схема - купить

Купить Осветительная панель трехосевой гироскоп ускорения 6DOF модуль код схема |

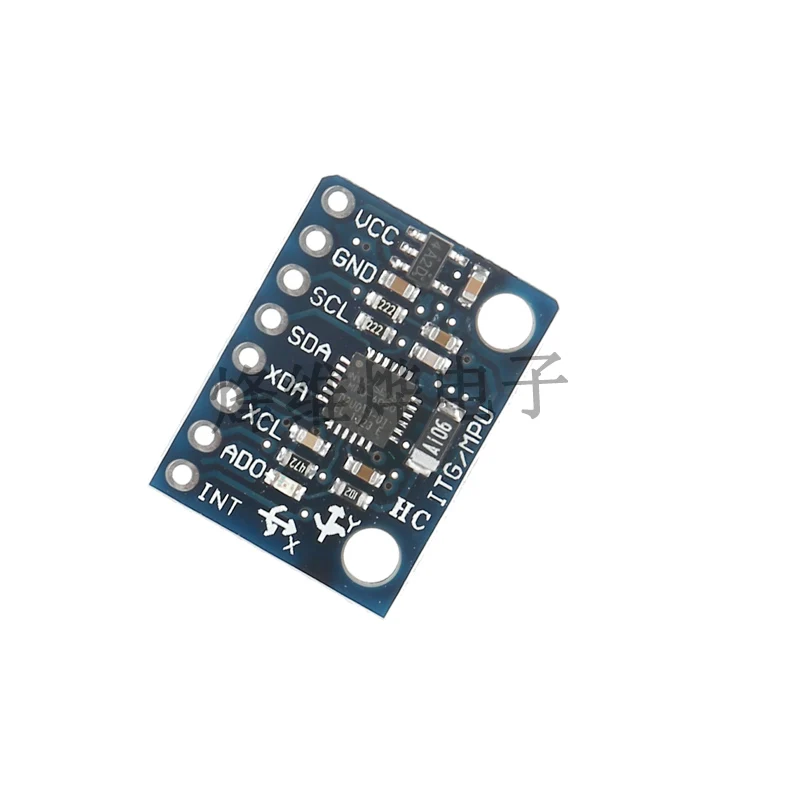

使用芯片:MPU-6050

供电电源:3-5v(内部低压差稳压)

通信方式:标准Межсоединений интегральных Схем通信协议

芯片内置16bit AD转换器16位数据输出

陀螺仪范围:± 250 500 1000 2000 °/s

加速度范围:±2± 4 ± 8 ± 16 г

采用沉金Печатных плат,机器焊接工艺保证质量

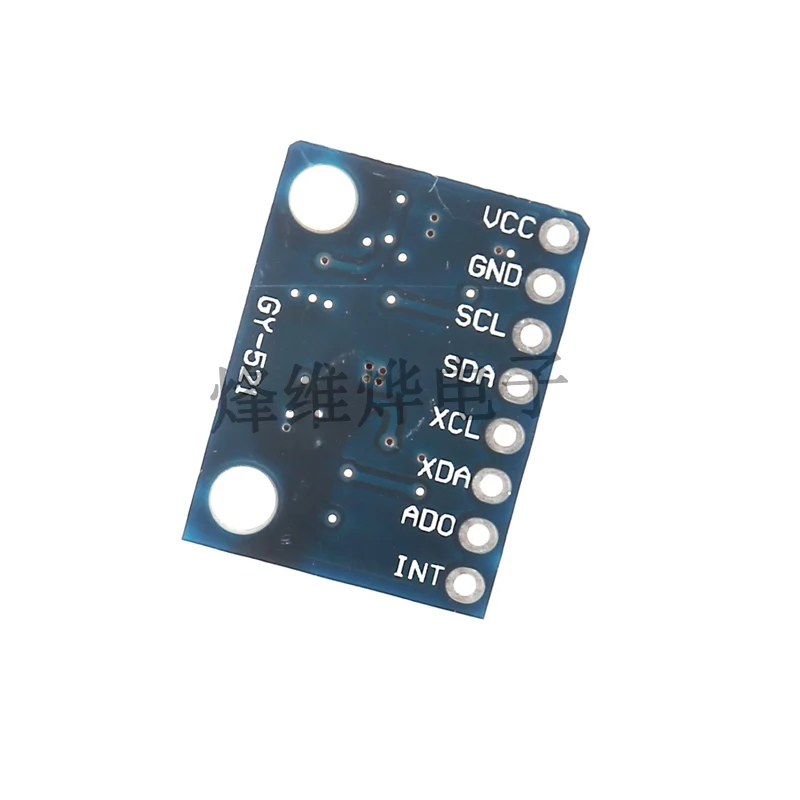

引脚间距2,54 мм

提供原理图,相关数据手册及参考文档

MPU-6000为全球首例整合性6轴运动处理组件,相较于多组件方案,免除了组合陀螺仪与加速器时之轴间差的问题,减少了大量的包装空间.MPU-6000整合了3轴陀螺仪.3轴加速器,并含可藉由第二个I2C端口连接其他厂牌之加速器.磁力传感器.或其他传感器的数位运动处理(DMP: цифровой процессор движения)硬件加速引擎,由主要I2C端口以单一数据流的形式,向应用端输出完整的9轴融合演算技术

InvenSense的运动处理资料库,可处理运动感测的复杂数据,降低了运动处理运算对操作系统的负荷,并为应用开发提供架构化的API.

MPU-6000的角速度全格感测范围为± 250.± 500.± 1000与± 2000 °/сек (dps), 可准确追緃快速与慢速动作,并且,用户可程式控制的加速器全格感测范围为± 2g.± 4 г ± 8 г与± 16g. 产品传输可透过最高至400 кГц的Я2C或最高达20 МГц的SPI.

MPU-6000可在不同电压下工作,VDD供电电压介为2,5 V ± 5%.3,0 V ± 5%或3,3 V ± 5%, 逻辑接口Vvdio供电为1,8 V ± 5%.MPU-6000的包装尺寸4x4x0,9 мм (QFN), 在业界是革命性的尺寸.其他的特征包含内建的温度感测器.包含在运作环境中仅有± 1%变动的振荡器.

Android应用

·         运动感测游戏

·         现实增强

·         电子稳像(EIS: электронная стабилизация изображения)

·         光学稳像(OIS: оптическая стабилизация изображения)

·         行人导航器

·         "零触控"手势用户接口

·         姿势快捷方式

·         认证

市场

·         智能型手机

·         平板装置设备

·         手持型游戏产品

·         ?蜗坊?

·         3D遥控器

·         可携式导航设备

特征

·         以数字输出6轴或9轴的旋转矩阵.四元数(Quaternion). 欧拉角格式(Форма угла Euler)的融合演算数据.

·         具有131 LSBs/°/сек敏感度与全格感测范围为± 250.± 500.± 1000与± 2000 °/сек的3轴角速度感测器(陀螺仪).

·         可程式控制,且程式控制范围为± 2g.± 4g.± 8g和± 16g的3轴加速器.

·         移除加速器与陀螺仪轴间敏感度,降低设定给予的影响与感测器的飘移.

·         数字运动处理(DMP: цифровая обработка движения)引擎可减少复杂的融合演算数据.感测器同步化.姿势感应等的负荷.

·         运动处理数据库支持Android.Linux与Windows

·         内建之运作时间偏差与磁力感测器校正演算技术,免除了客户须另外进行校正的需求.

·         以数位输出的温度传感器

·         以数位输入的同步引脚(Синхронизация штифт)支援视频电子影相稳定技术与GPS

·         可程式控制的中断(Прерывания)支援姿势识别.摇摄.画面放大缩小.滚动.快速下降中断.С высоким уровнем г中断.零动作感应.触击感应.摇动感应功能.

·         VDD供电电压为2,5 V ± 5%.3,0 V ± 5%.3,3 V ± 5%;Vddio为1,8 V ± 5%

·         陀螺仪运作电流:5mA, 陀螺仪待命电流:5μA; 加速器运作电流:350μA, 加速器省电模式电流:20μA @ 10 Гц

·         高达400 кГц快速模式的I2C, 或最高至20 МГц的SPI串行主机接口(Интерфейс последовательного хоста)

·         内建频率产生器在所有温度范围(Полный диапазон температур)仅有± 1%频率变化.

·         使用者亲自测试

·         10000 г碰撞容忍度

·         为可携式产品量身订作的最小最薄包装(4x4x0,9 мм QFN)
