1. Описание:

XY-V17D-это макетная плата для нашего голосового модуля XY-V17B. Макетная плата интегрирует модуль усилителя мощности класса D 5 Вт, аудиоинтерфейс 3,5 мм, интерфейс U-диска, интерфейс загрузки Micro USB, кнопочный модуль в одном модуле; Она дает тестирование XY-V17B голосового модуля, вторичное развитие проще и удобнее.

2. Особенности:

1>. Поддержка форматов декодирования MP3 и WAV.

2>. Поддержка частоты дискретизации (кГц) : 8/11.025/12/16/22 05/24/32/44.1/48.

3>. 24-битный Выход ЦАП, поддержка динамического диапазона 90 дБ, поддержка SNR 85 дБ.

4>. Полная поддержка файловой системы FAT16/FAT32 с максимальной поддержкой карт 32GB TF и 32GB U-disk.

5>. Поддержка UART Функция управления последовательным портом голосового вещания, может управлять воспроизведением, паузой, выборами, увеличением и уменьшением громкости и другими функциями, наибольший выбор из 65535 треков. Скорость передачи данных составляет 9600 бит/с.

6>. Поддержка функции запуска ввода-вывода, 8 портов ввода-вывода могут запускать 8 музык или 8 комбинаций ввода-вывода для запуска 255 песен.

7>. Поддержка One_line single bus serial port control, которая может управлять воспроизведением, паузой, выбором, увеличением и уменьшением громкости и другими функциями.

8>. Поддержка ввода-вывода 3 конфигурации для выбора режима.

3. Параметры:

1>. Название продукта: голосовой контроллер UART

2>. Номер товара: XY-V17D

3>. Рабочее напряжение: 5 В постоянного тока

4>. Рабочая температура:-20 ℃ ~ 85 ℃

5>. Рабочая влажность: 0% ~ 95% RH

6>. Размер: 58*51*12 мм

4. Функции:

1>. Его нельзя использовать отдельно, его можно использовать только вместе с XY-V17B;

2>. Он сочетает в себе периферийные схемы, необходимые XY-V17B для облегчения отладки и использования XY-V17B;

3>. Поддержка Micro USB скачать для TF карты;

4>. Поддержка U-диска и 3,5 мм аудиовхода;

5>. Встроенный усилитель мощностью 5 Вт;

6>. Поддержка IO0 ~ IO7 external триггер расширения.

5. Используйте шаги:

1>. Установка XY-V17B на модуль XY-V17D;

2>. Подключение к динамику 4 Ом ~ 8 Ом; (динамик не входит посылка)

3>. Подключение рабочего напряжения;

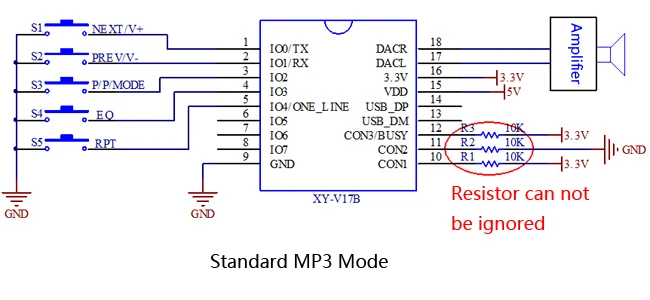

4>. Установите режим работы с помощью jump cap CON1 ~ CON3;

5>. Тестирование кнопкой на модуле;

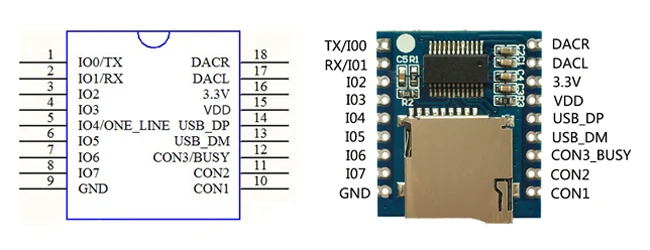

6. Конфигурация режима и функция pin-кода:

Примечание:

1>. "сочетание клавиш play": Вернитесь на исходный высокий уровень после соответствующего уровня с выхода I/O0-I/O7, аналогичного срабатываемому раз ключу. Аналогичный Мгновенный переключатель.

2>. "Уровень комбинированного воспроизведения": сигнал триггера остается прежним, похожим на самоблокирующийся переключатель.

3>. Разница между «I/O интегрированный/независимый Режим 0» и «I/O интегрированный/независимый режим 1»: Режим 0 продолжит воспроизведение текущей песни до конца после уровня выпуска. Режим 1 прекратит воспроизведение сразу после уровня выпуска.

7. Модуль расширения, штыревая панель инструкций:

8 посылка

XY-V17D UART голосовой контроллер + аудио Голосовая плата
