Драйвер шагового двигателя с замкнутым контуром Nema34 400 нм 12 86 мм гибридный - купить

Купить Драйвер шагового двигателя с замкнутым контуром Nema34 400 нм 12 86 мм гибридный

1. Посылка со списком

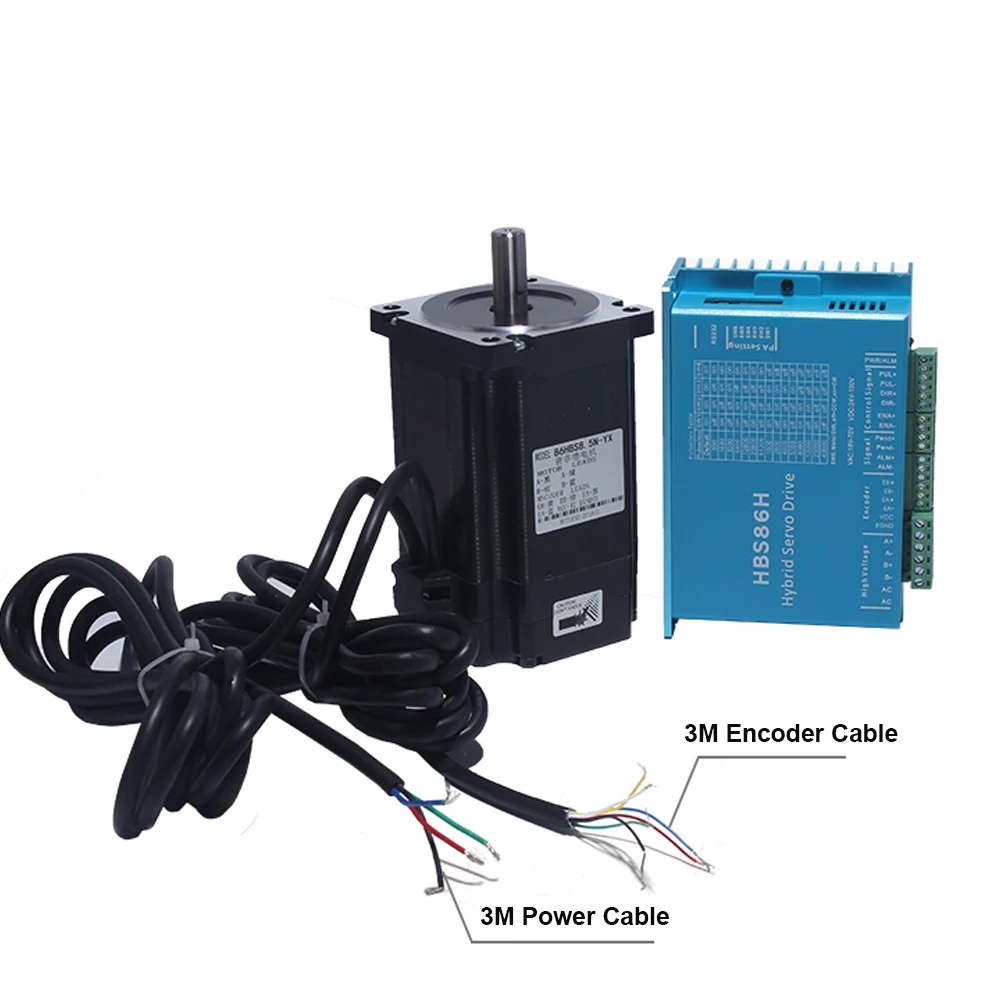

1 XHBS86HДрайвер

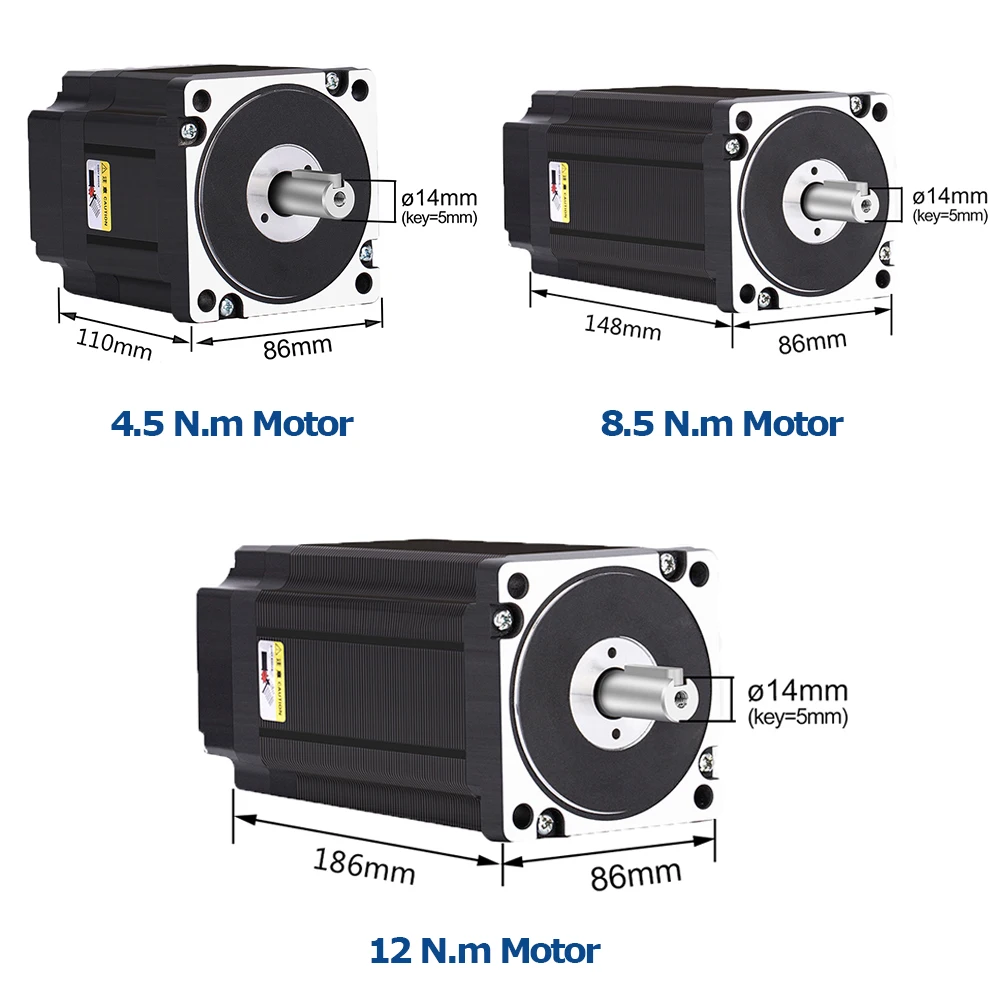

1 х 4.5нм/8.5нм/12нм мотор

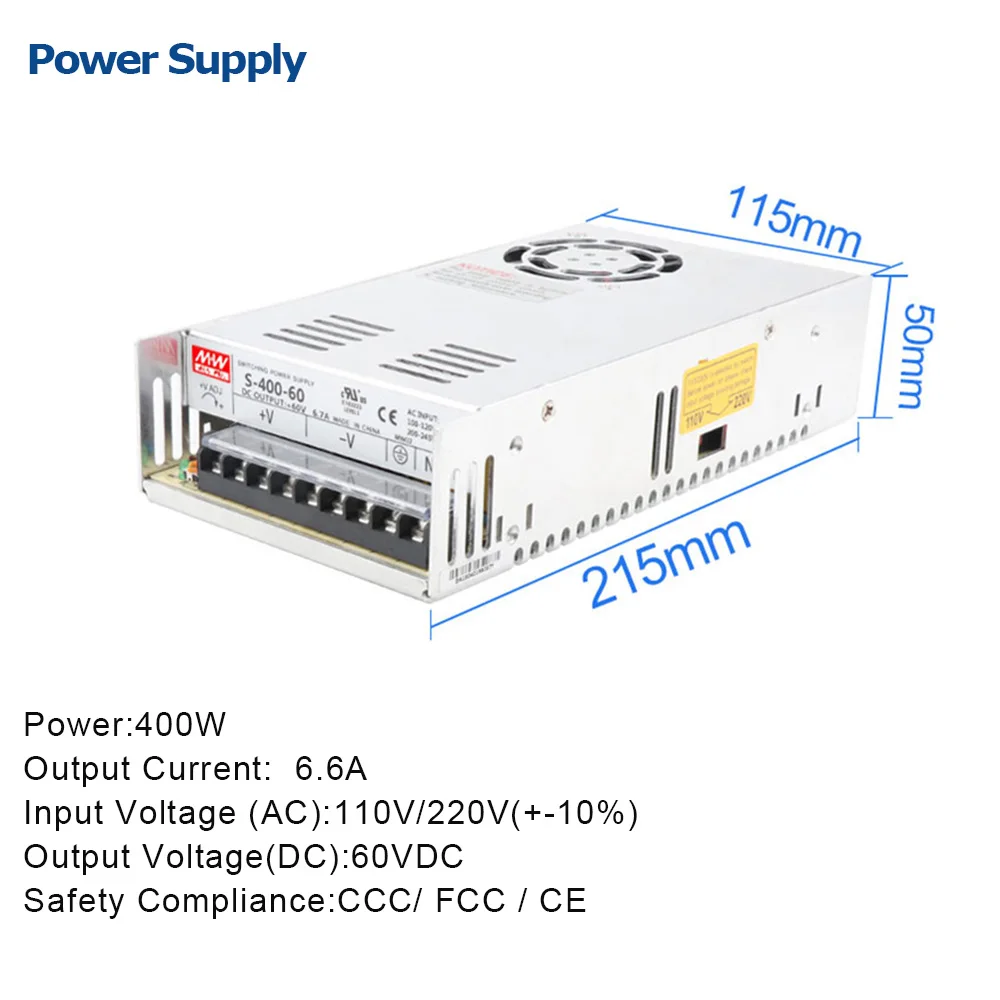

1X400 Вт источник питания

1 X планетарный редуктор Nema34

1 х 3 м кодирующего устройства

1 х 3 м кабель питания

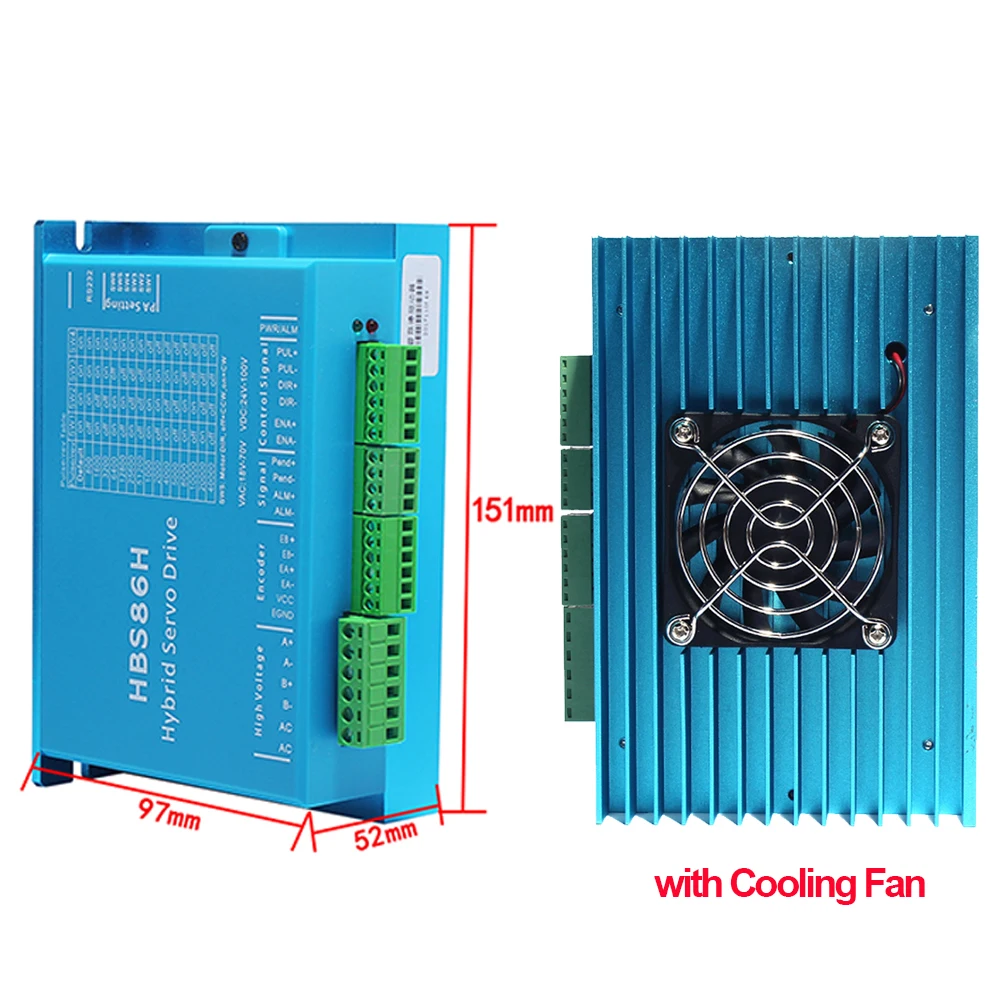

2. Функциональные характеристики привода:

Максимальный пиковый ток: 8А

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер: 200 ~ 51200ppr

Входное напряжение: 20 ~ 80 В переменного тока/30-110 В постоянного тока

Защитная функция: Перенапряжение, перегрузки по току, ошибка отслеживания, защита

Вход сигнала: Поддержка режимов PUL/DIR и CW/CCW (разница)

Совместимость: сигнал 5 ~ 24 В (не нужен резистор)

Ток логического сигнала: 7-16 мА

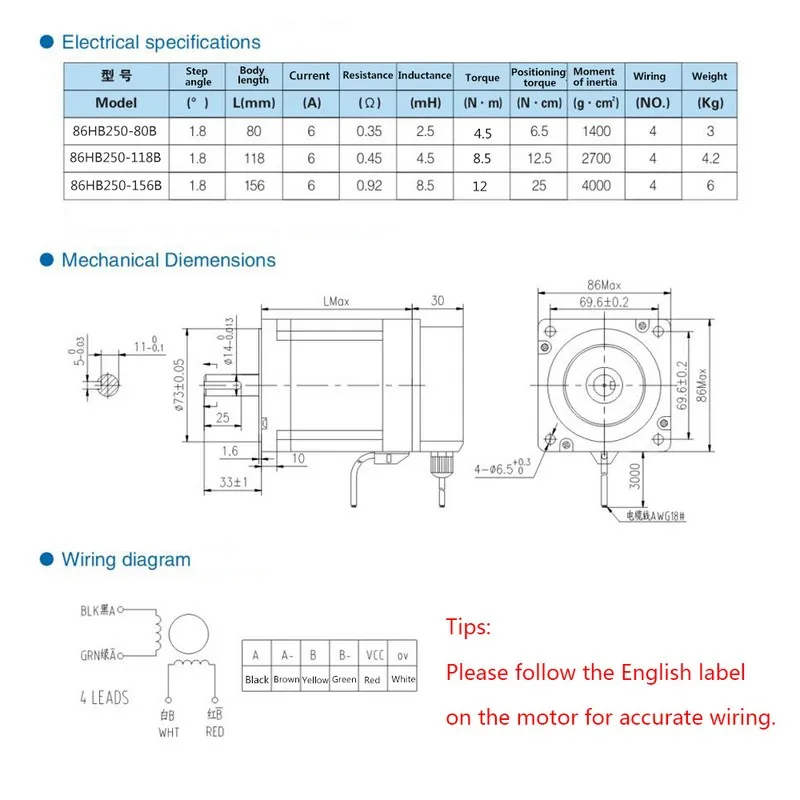

3. Электрический параметр двигателя:

Тип двигателя:Шаговый двигатель с замкнутым контуром
Угол поворота: 1,8 градусов

Фаза: 2ph

Номинальная скорость: 1000 об/мин

Кодировщик: 1000 линия

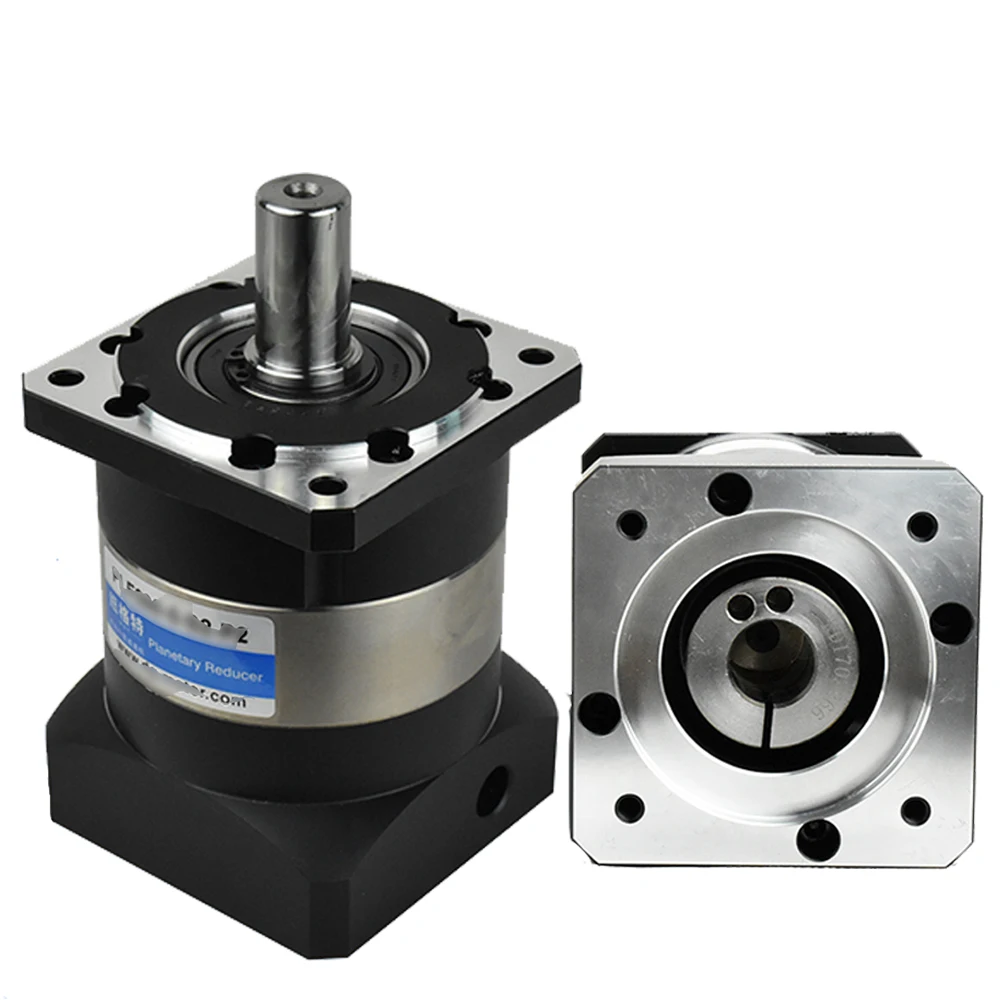

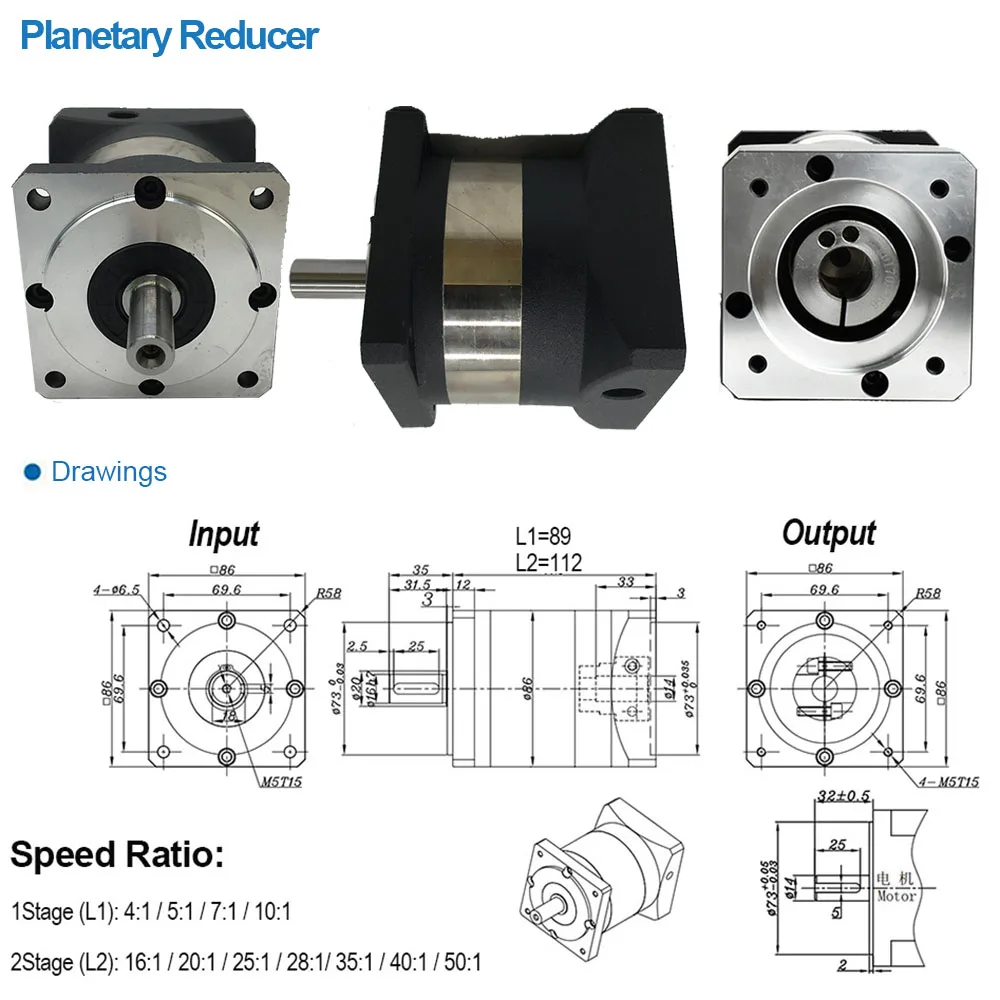

4. Параметры редуктора:

Соотношение скорости:

1 этап (L1): 4:1 / 5:1 / 7:1 / 10:1

2-х стадийной (L2): 16:1 / 20:1 / 25:1 / 28:1/ 35:1 / 40:1 / 50:1

Выходной вал:16 мм

Номинальный выходной крутящий момент:

Соотношение 10:1 --- 32 нм

Соотношение 7:1 --- 52 нм

Соотношение 4:1 --- 70 нм

Соотношение 4:1 --- 75 нм

Ratio16:1 / 20:1 / 28:1/ 40:1 --- 80 нм

25:1 / 35:1 / 50:1 --- подача заявки на 90Nm

Максимальный выходной крутящий момент:1,5 * Номинальный выходной крутящий момент

Максимальная радиальная сила: 550N

Максимальная осевая сила: 430N

Класс защиты: IP65

Срок службы: 20000 ч

Точность люфта:L1 ≤ 20 Arcmin , L2 ≤ 40 Arcmin

Полная эффективность нагрузки: L1 ≥ 95%, L2 ≥ 90%
