Modname = ckeditor Тип 1:Кабель FC:Нет необходимости в 30P кабеле.

SMA линия:Сигнальная линия SMA не требуется

Дополнительная структура:Структурная задняя сварная база

Тип 2:Кабель FC:Нет необходимости в 30P кабеле.

SMA линия:Сигнальная линия SMA не требуется

Дополнительная структура:Структурная C Передняя сварочная игла

Тип 3:Кабель FC:Нет необходимости в 30P кабеле.

SMA линия:Требуется сигнальная линия SMA.

Самостоятельно подобранная структура:Структурная задняя сварная база

Тип 4:Кабель FC:Нет необходимости в 30P кабеле.

SMA линия:Требуется сигнальная линия SMA.

Самостоятельно подобранная структура:Структурная C Передняя сварочная игла

Тип 5:Кабель FC:Требуется линия 30P.

SMA линия:Сигнальная линия SMA не требуется

Самостоятельно подобранная структура:Структурная задняя сварная база

Тип 6:Кабель FC:Требуется линия 30P.

SMA линия:Сигнальная линия SMA не требуется

Дополнительная структура:Структурная C Передняя сварочная игла

Тип 7:Кабель FC:Требуется линия 30P.

SMA линия:Требуется сигнальная линия SMA.

Дополнительная структура:Структурная задняя сварная база

Тип 8:Кабель FC:Требуется линия 30P.

SMA линия:Требуется сигнальная линия SMA.

Дополнительная структура:Структурная C Передняя сварочная игла

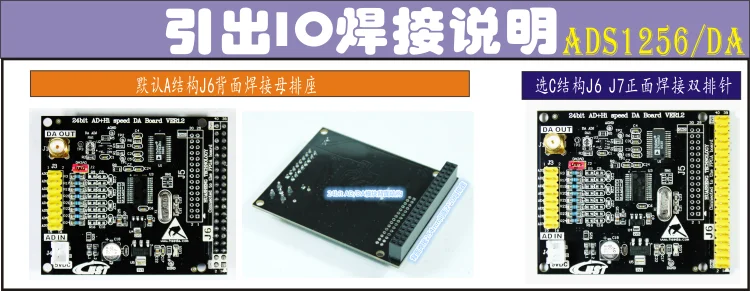

Высокая точность 8-канальный 24 бит AD + высокая Скорость DA Плата расширения, модуль (ADS1256 (AD/30KSPS)+ AD9078 (DA/125MSPS) Модернизированный до VER1.2, AD входной резистор принимает высокой точности 301 Ом индуктивность низкий уровень шума Металлический пленочный резистор для дальнейшего снижения входного шума. Есть два вида строений строк для мам и иголок, по умолчанию структура волоса для мам

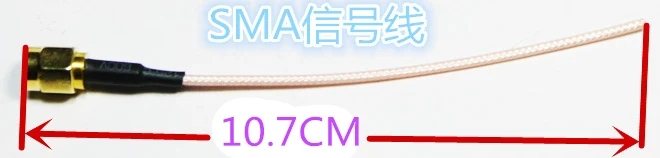

Выбор сигнальной линии SMA (для выходного сигнала DA SMA)

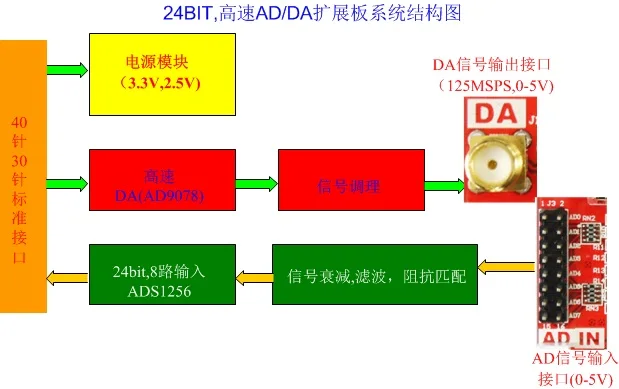

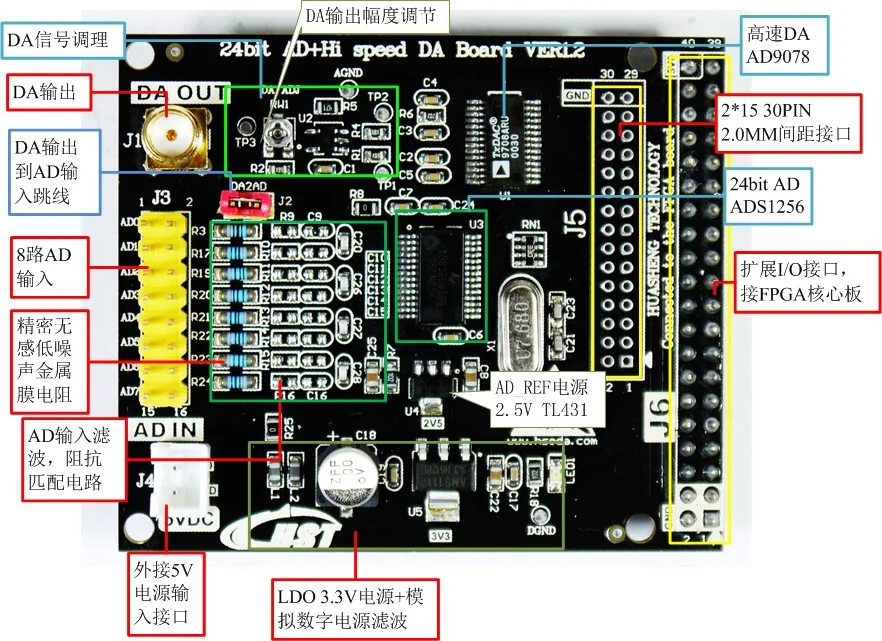

Во-первых, Аппаратная структура

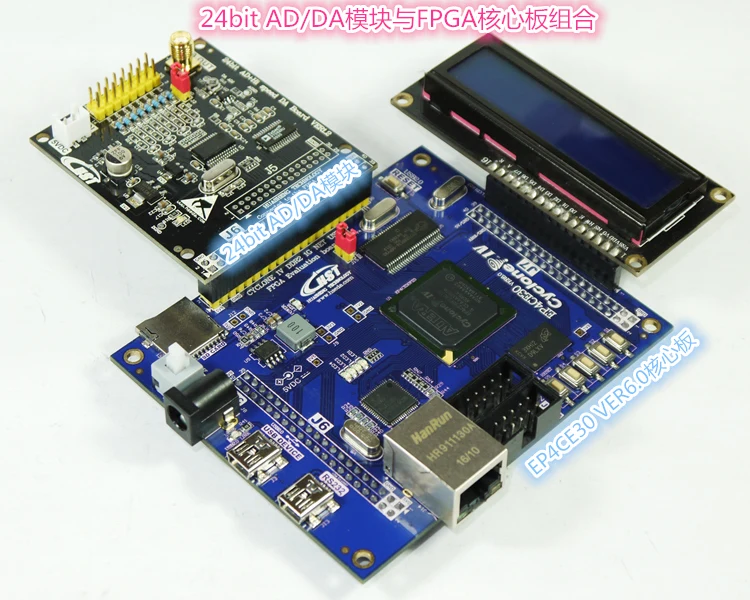

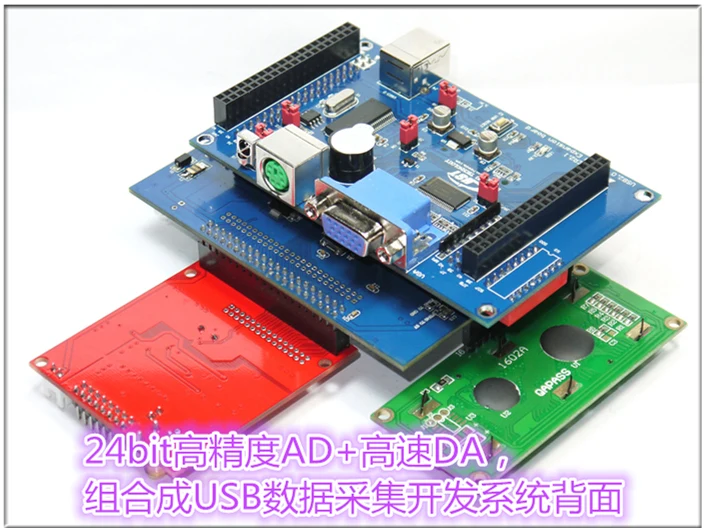

Два.Комбинация расширенного модуля и основной платы FPGA

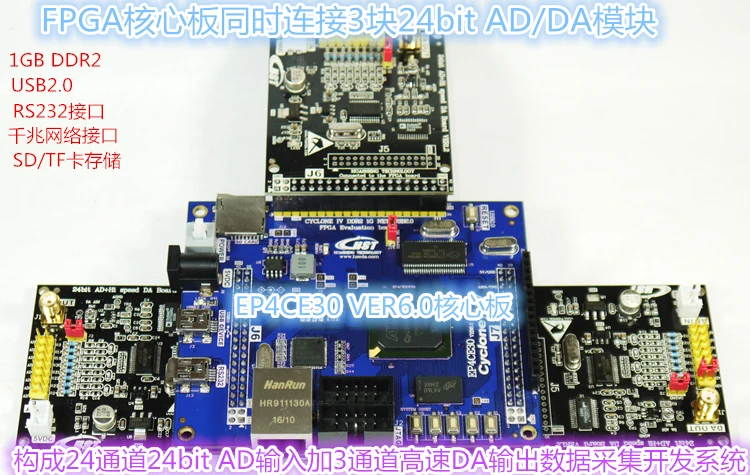

Три. Список основных плат, которые могут быть подобраны

Этот модуль можно использовать в сочетании с платой развития FPGA Huasheng EDA.

Четыре. Цифровое и аналоговое преобразование (ДаСхема

Как показано на диаграмме аппаратной структуры,ДаВысокоскоростная цепьДаЧип,7Butterworth фильтр низких частот, схема регулировки амплитуды и выходной интерфейс сигнала составлены.

Высокая скорость, которую мы используемДаЧип isADКомпания запустилаAD9708.AD9708Да8Бит,125MSPSОДаЧип преобразования, встроенный1,2 вЭталонное напряжение, дифференциальный ток на выходе.

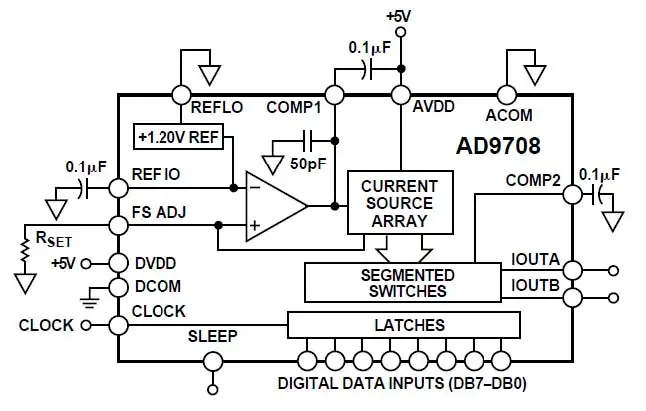

Внутренняя структура чипа показана на следующем рисунке.

AD9708После дифференциального выхода чипа, после фильтра, мы использовали его.1.Высокая производительность ломтика145 мГцОперационный усилитель полосы пропусканияAD8056Для достижения функций дифференциального одиночного трансформатора и регулирования амплитуды, производительность всей цепи была увеличена. Выходной сигнал DA (0-3 В) определяется сигналом, а окончательный Выходной диапазон0V ~ 5V(5Vpp)

Примечание: поскольку точность цепи не очень точная, окончательный выход имеет некоторые ошибки, и возможно, что амплитуда формы волны не может быть достигнута.5VppТакже могут быть некоторые проблемы, такие как получение сигнала, которые являются нормальными.

Пять. DA дисплей выходного сигнала

Примечание: Из-за влияния амплитудно-частотных характеристик амплитуда формы волны уменьшится с увеличением частоты.

Шесть. Аналоговое-цифровое преобразованиеADСхема

Как показано на диаграмме аппаратной структуры,ADСхема отличается высокой точностью.ADЧип, схема затухания и входной интерфейс сигнала составлены.

Мы используемADЧип ADS1256, 30KSPS, 8-канальный видеорегистратор для приобретения входного сигнала.

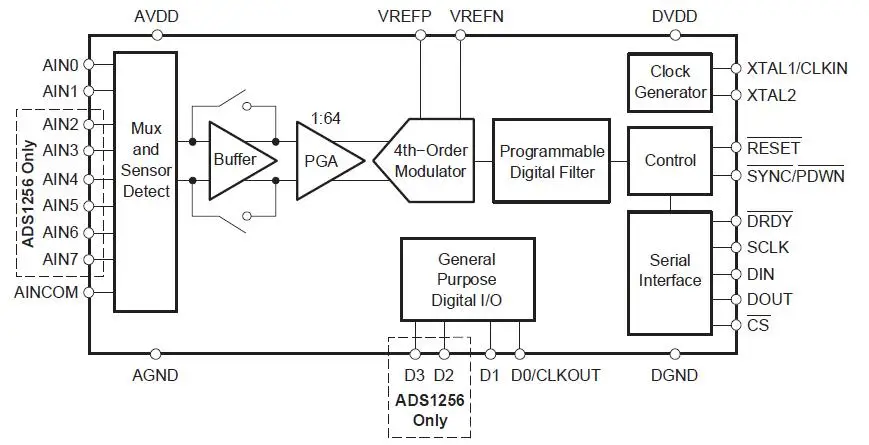

Внутренняя структура показана на рисунке ниже.

Мы будемADДиапазон входного напряжения устанавливается на:0V ~ 5V.

Выход DA 0-5 в сигнал может быть непосредственно вход в AD через перемычку для приобретения.

Вход СигналаADПеред чипом, мы использовали RC резистор конденсатор затухания фильтра. Диапазон входного сигнала интерфейса-0V ~ + 5V. После затухания входной диапазон удовлетворяетADВходной диапазон чипа (0 ~ 5 В)

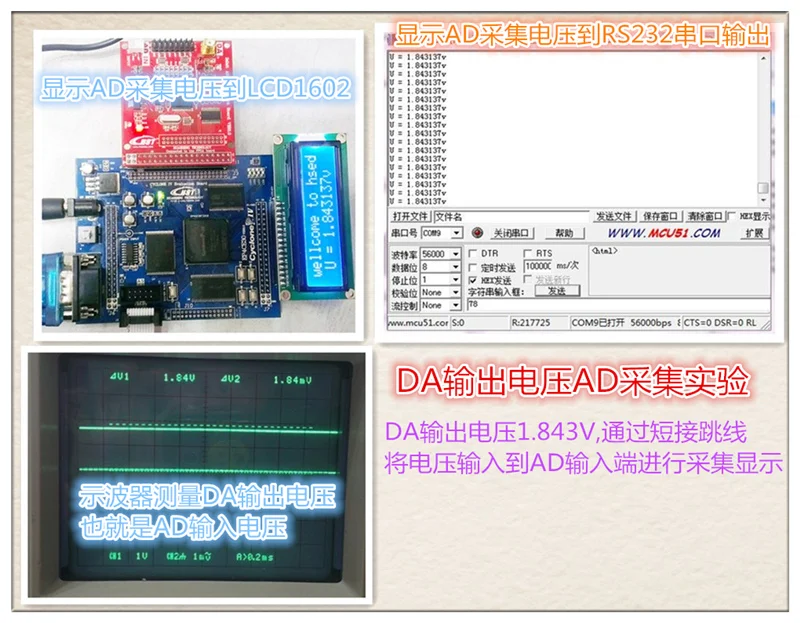

Семь.DA поколение напряжения AD эксперимент по приобретению

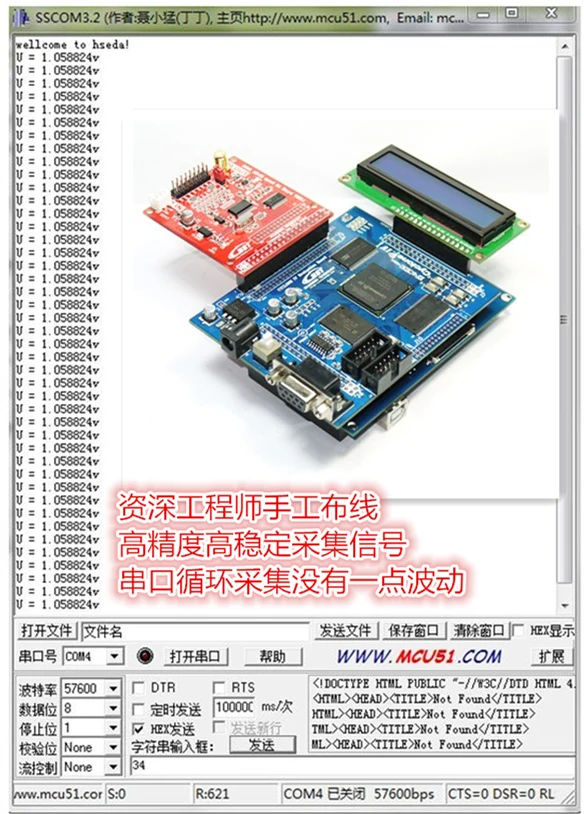

На следующем рисунке показано напряжение, генерируемое высокоскоростным DA. Напряжение, генерируемое DA, является входом на AD вход через короткую перемычку. После приобретения AD Собранный сигнал отображается синхронно RS232 и LCD1602.

Восемь.Соответствующие данные и экспериментальные процедуры (Схематическая схема и соответствующие процедуры, мы отправим пользователям через сеть, с информацией о разработке и процедур, пользователи подтвердят получение И после похвалы, мы загрузим адрес на диск. Спасибо за понимание и поддержку.

Да производство Verilog эксперименты

DA генерирует напряжение AD для сбора жидкого кристалла LCD1602 и эксперимент по приобретению сигнала дисплея RS232 (verilog + C (NIOS)

DA (AD9708) генерирует напряжение, AD (ADS1256) эксперимент по приобретению (VERILOG)

AD собирает напряжение в последовательный порт RS232 (VERILOG + NIOS(C)

Девять, список доставки

24 бит AD/Высокоскоростной DA удлинитель 1 Линия интерфейса питания 5 В

'
