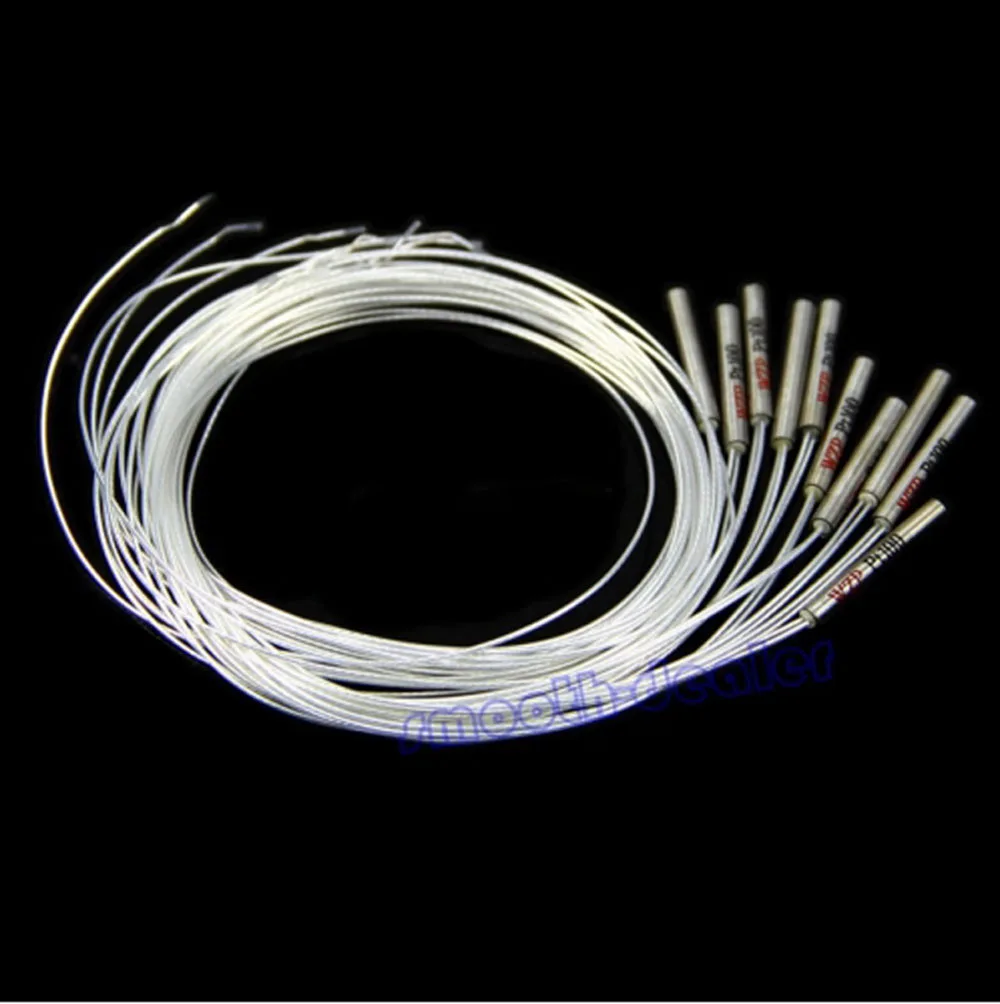

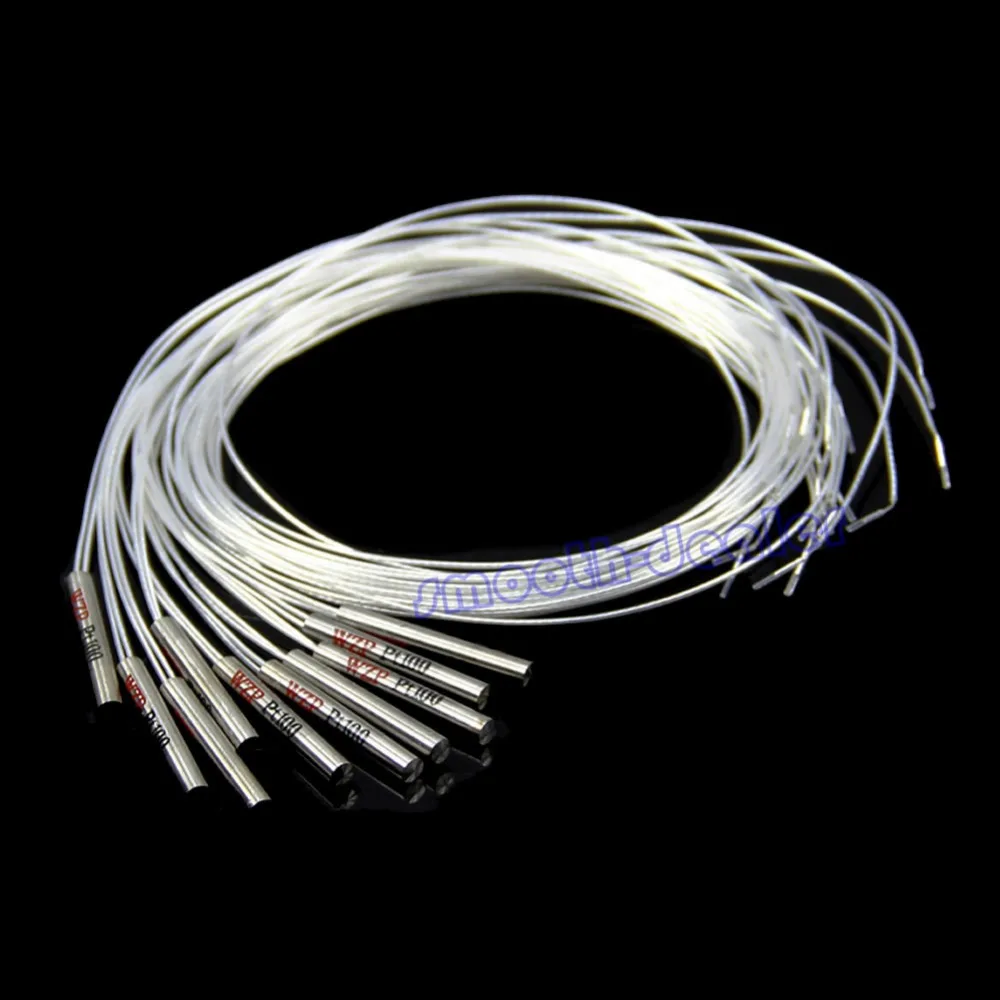

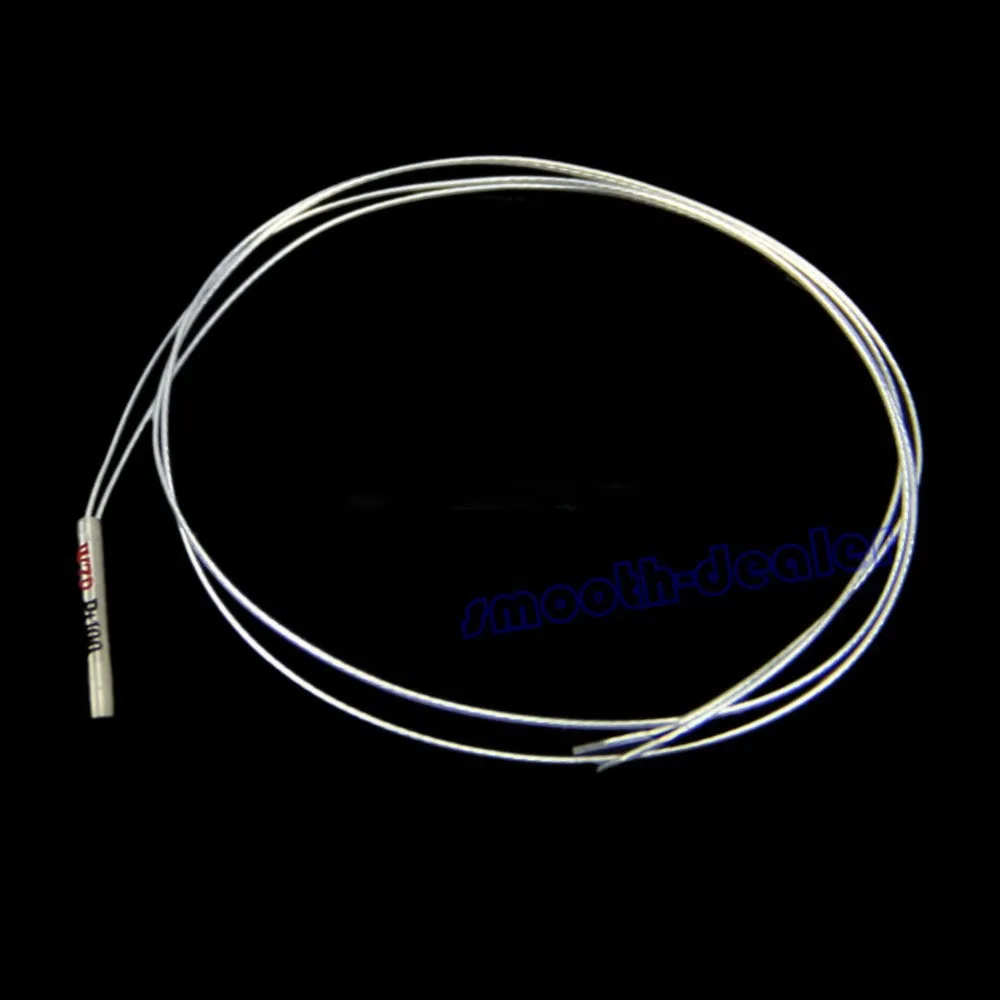

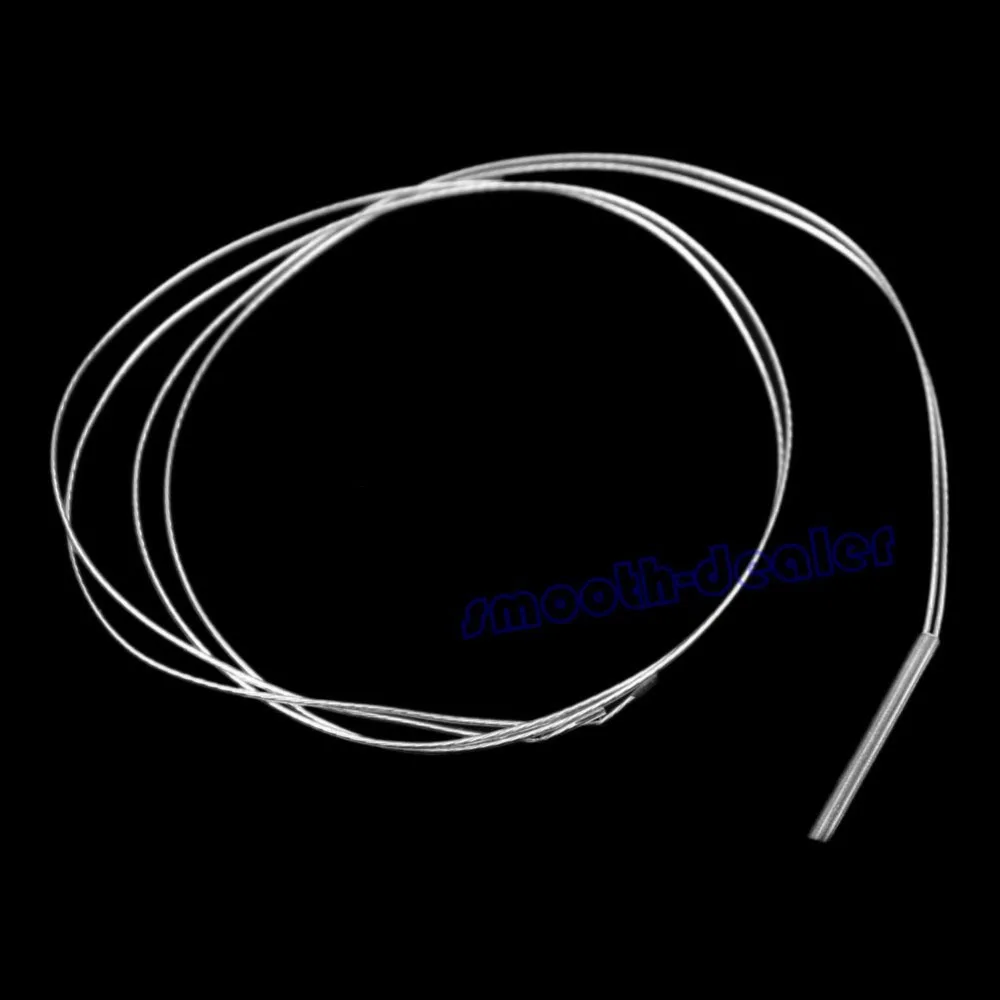

Водонепроницаемый Платиновый резистирующий Температурный датчик PT100 Зонд - купить

Купить Водонепроницаемый Платиновый резистирующий Температурный датчик PT100 Зонд

100% новый и высокое качество

Цвет: как на изображении

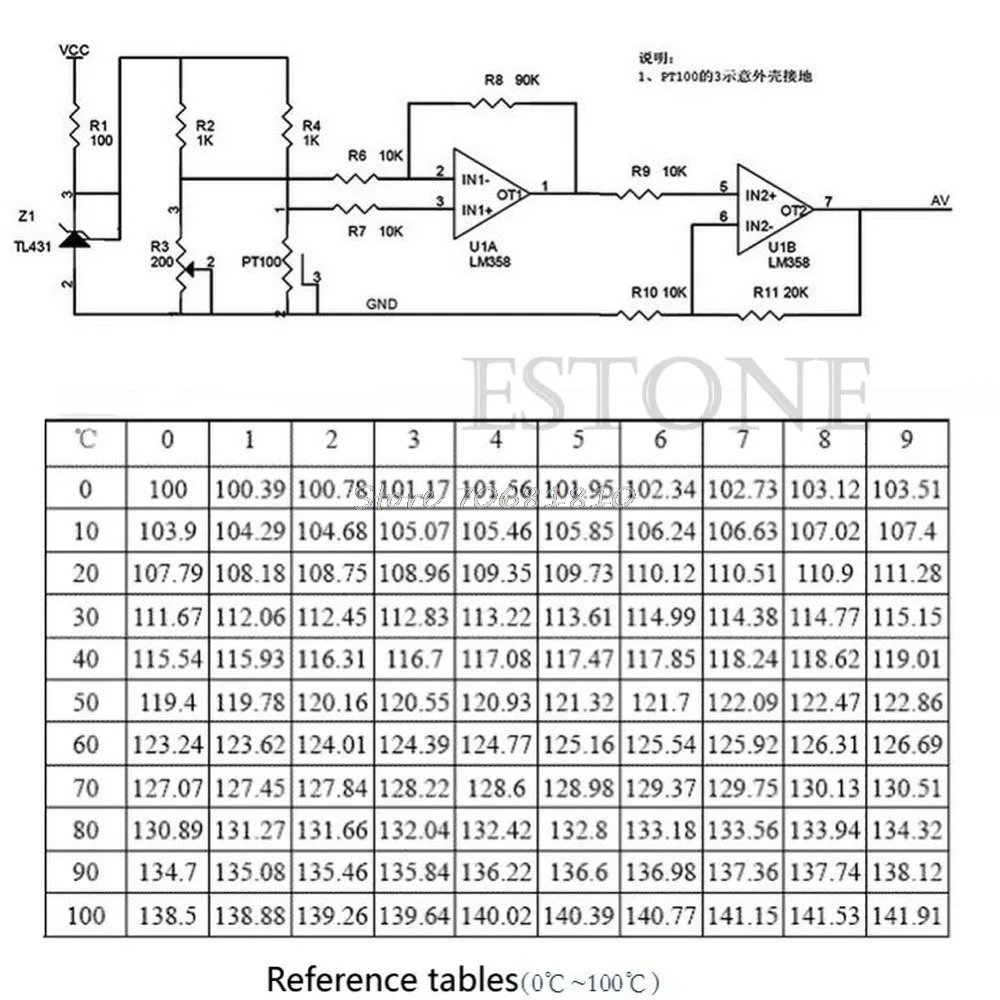

Инструкция: (см. Последнюю картинку) R2, R3 и R4 и Pt100 измерительный мост датчика, чтобы гарантировать стабильность выходного напряжения моста входное напряжение моста от TL431 до 2,5 В. Дифференциальный сигнал был получен с моста после двухступенчатого операционного усилителя входного микроконтроллера. Мостовой рычаг с регулируемым резистором R3, регулируя R3, может регулировать разность входного сигнала напряжения на op-amp, часто используется для регулировки нулевой точки. Схема усиления принимает интегрированный операционный усилитель LM358, для того, чтобы предотвратить одноступенчатую нелинейную ошибку слишком большого увеличения, усиливая цепь с помощью двухступенчатого усилителя, как показано на рис. 5,1, прежний уровень примерно 10 раз, после того как уровень примерно 3 раза. Изменения температуры 0 ~ 100 градусов, когда температура повышается, сопротивление Pt100, схема входного усилителя дифференциальных сигналов, усиливающая цепь Av выходного напряжения, соответствующего росту.

Примечание: хотя секция моста была регулирована TL431, но все напряжение модуля VCC должно быть стабильным, или как VCC колебания, операционный усилитель LM358 рабочее напряжение колебания, Av выходное напряжение колебания, затем, наконец, приведет к результатам преобразования A/D, результаты измерений скачут вверх и вниз

Диапазон температур: -20 ° ~ 500 °

Допустимое отклонение: ± (2,5) °

Диаметр датчика: ø4X30

Кабель Длина: 0,5 м

Внешнее экранирование: изолированное экранирование

Внутреннее утепление: стекловолокна

Количество: купальное полотенце, 1 шт

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
