6 дюймов E Ink Дисплей шапка для Raspberry Pi с 1448 × 1072 Высокое разрешение черный/белый - купить

Купить 6 дюймов E Ink Дисплей шапка для Raspberry Pi с 1448 × 1072 Высокое разрешение черный/белый

Обзор

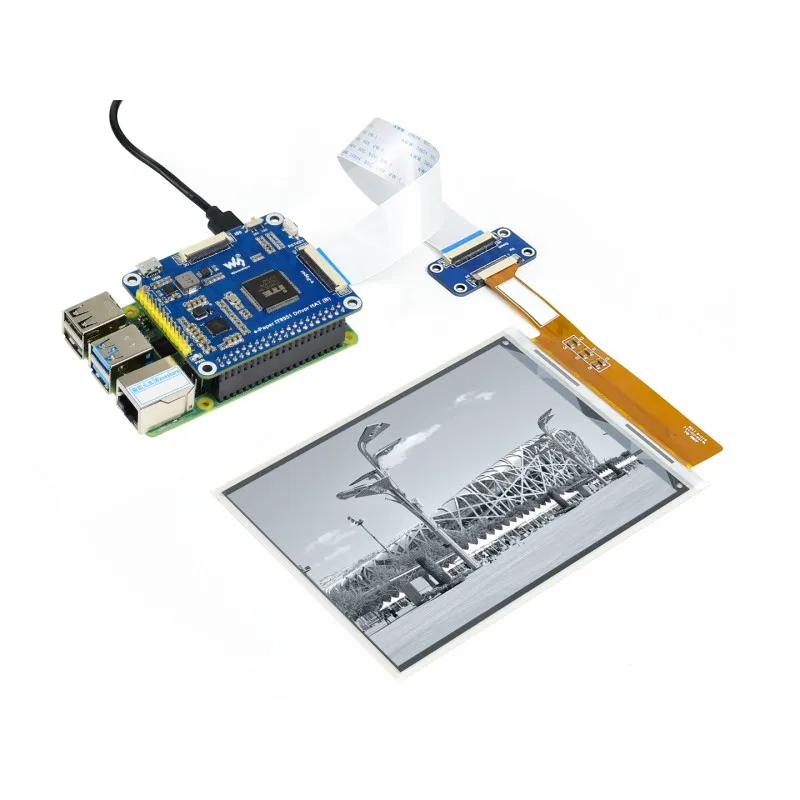

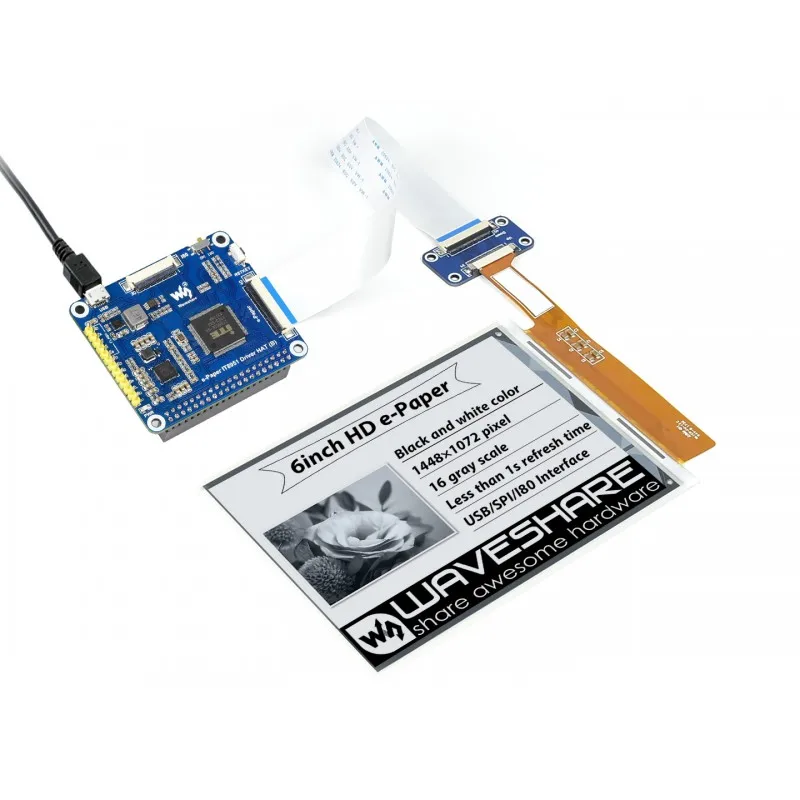

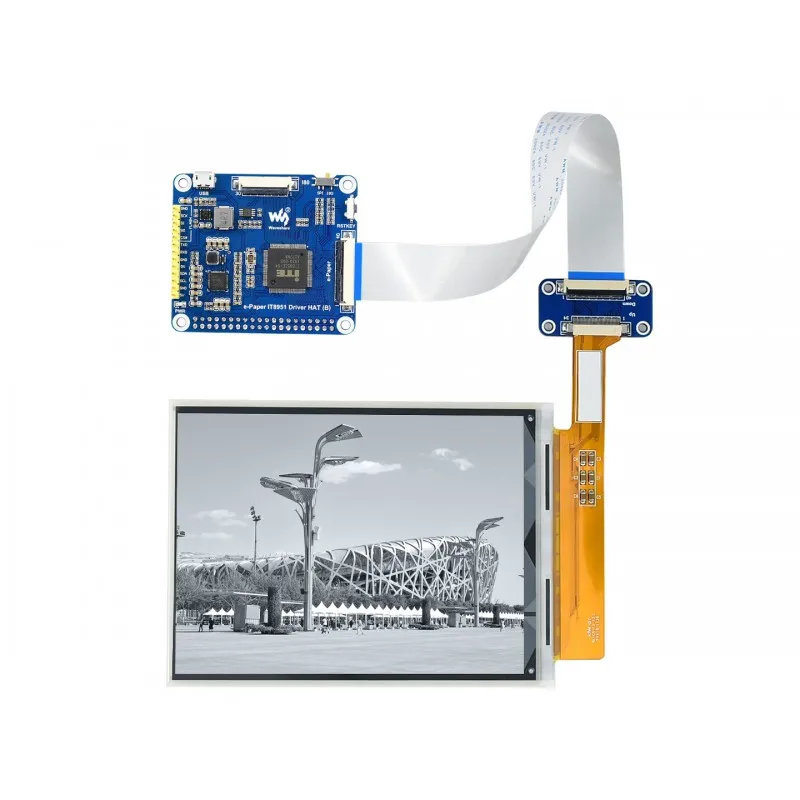

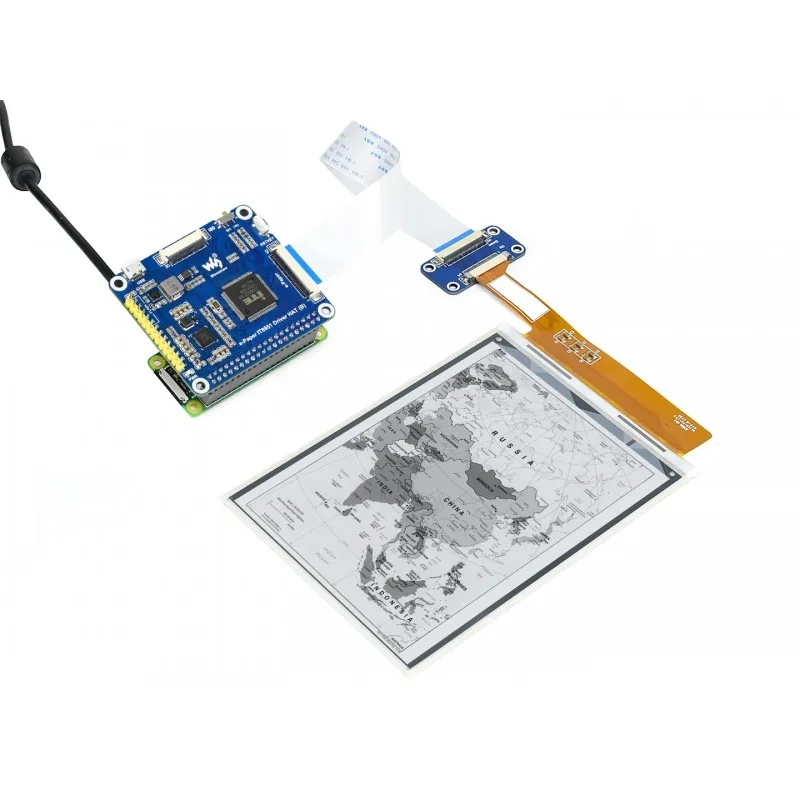

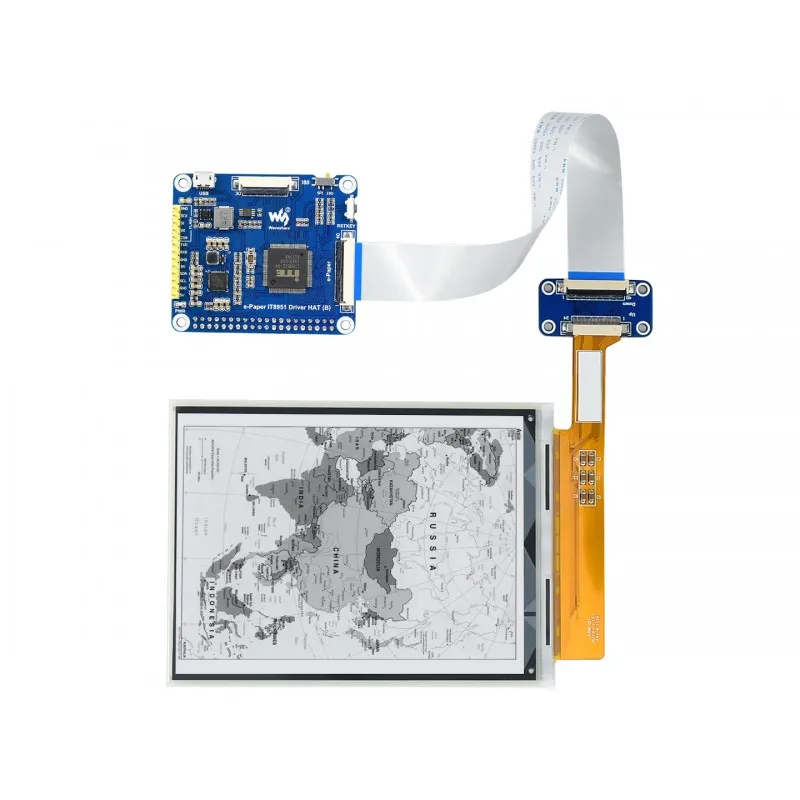

Это шляпа дисплея E-Ink для Raspberry Pi, 6 дюймов, 1448 × 1072 высокой четкости, со встроенным контроллером IT8951, общаясь через интерфейс USB/SPI/I80, поддерживает частичное обновление.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

Низкое энергопотребление, в основном мощность требуется только для освежения

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

Интерфейс USB/SPI/I80 для подключения к хост-платам, таким как Raspberry Pi/Nucleo и т. д.

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

Рабочее напряжение: 5 В

Интерфейс: USB/SPI/I80

Размер контура: 138,4 мм × 101,8 мм × 1,01 мм

Размер дисплея: 122,4 мм × 90,6 мм

Шаг точки: 0,0845 мм × 0,0845 мм

Разрешение: 1448 × 1072

Цвет дисплея: черный, белый

Серые Весы: 2-16 (1-4 бит)

Время полного обновления: <1s

Общая мощность обновления: 0,88 Вт (typ.)

Общее энергопотребление в режиме ожидания: 0,3 Вт (тип.)

Угол обзора: >170 °

SPI Pinouts

Символ	Описание
5 В	Вход питания
GND	Наземный
MISO	SPI MISO pin
MOSI	SPI MOSI pin
SCK	SPI SCK pin
CS	Выбор чипа SPI, низкая активность
RST	Внешний сброс, низкий уровень активности
HRDY	Выход состояния работы, низкий уровень активности

Пример

Электронная бумага IT8951 шляпа водителя (B) размеры

Ресурсы для развития

Вики:Флуоресцентный

Упаковочный лист

Примечание: Raspberry Pi не входит в комплект.

6 дюймов HD e-Бумага x1

Электронная бумага IT8951 шляпа водителя (B) x1

6 дюймов e-Бумага адаптер (B) x1

40PIN FFC (такой же боковой контакт) x1

Разъем USB типа A для кабеля micro B x1

PH2.0 20 см 8pin x1

Набор винтов RPi (2 шт.) x1
