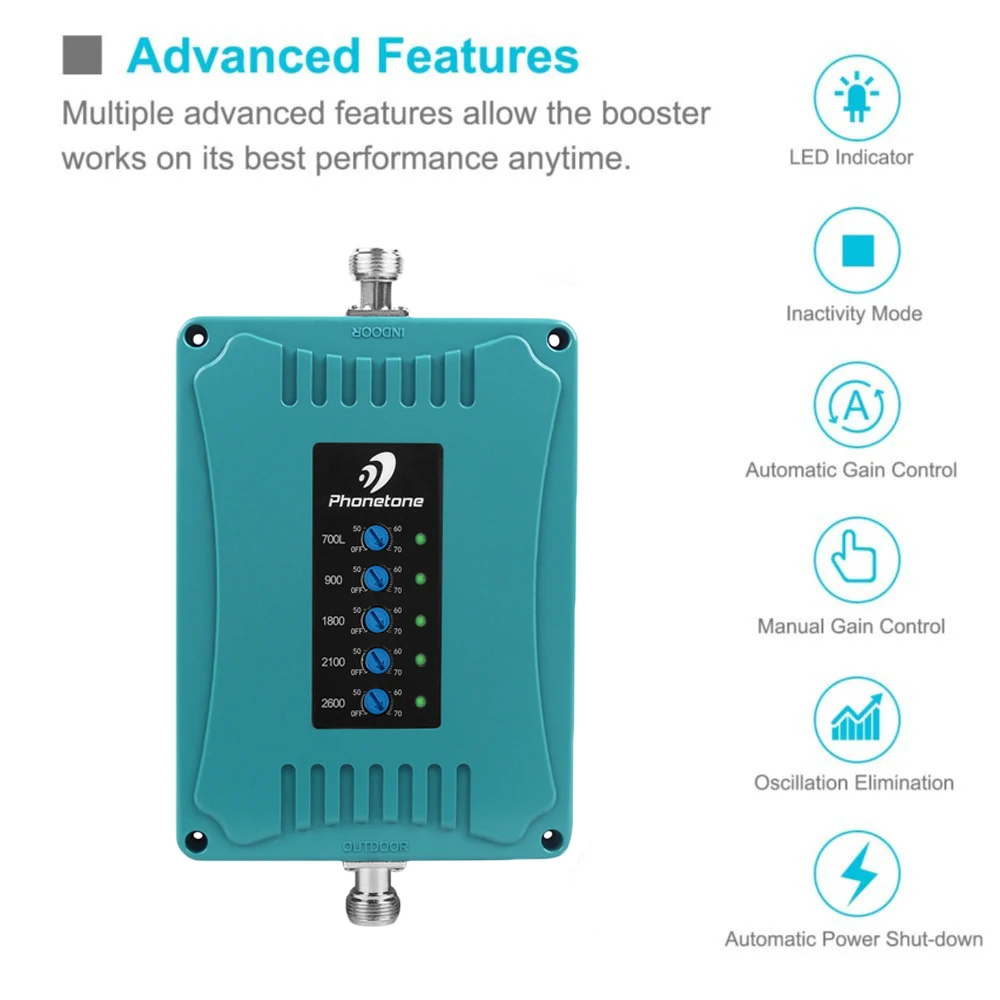

2G 3G 4G GSM повторитель 700/900/1800/2100/2600 МГц мини Размеры Сотовая связь усилитель сигнала - купить

Электрическая спецификация

Соединительная муфта

Нисходящее звено

Частотный диапазон

Полоса 28

703 ~ 733 МГц

758 ~ 788 МГц

Полоса 8

885 ~ 915 МГц

930 ~ 960 МГц

Полоса 3

1710 ~ 1785 МГц

1805 ~ 1880 МГц

Полоса 1

1920 ~ 1980 МГц

2110 ~ 2170 МГц

Полоса 7

2500 ~ 2570 МГц

2620 ~ 2690 МГц

Макс. Коэффициент усиления

≤ 65 дБ

≤ 70 дБ

Макс. выходная мощность

≤ 20 дБм

≤ 20 дБм

Усиление плоскости

≤ 10 дБ (P-P) @ B28.1.7
≤ 15 дБ (P-P) @ B3.B8

MGC (шаг затухания)

Step 20 дБ/1 дБ шаг

Автоматическое управление уровнем

≧ 20dB

Автоматическое отключение

Когда происходит самоколебание или значение затухания достигает 20 дБ, источник питания отключен.

Порочный выброс

9 кГц ~ 1 ГГц

≦-36dBm @ 3 кГц

1 ГГц ~ 12,75 ГГц

≦-30dBm @ 3 кГц

Шумовая фигура

≦ 8dB

VSWR

≦ 1,8

Групповая задержка

≦ 1.5μs

Светодиодный индикатор

Стандартный

Светодиодный индикатор

Непрерывный ЗЕЛЕНЫЙ @ нормальный;
Мерцающий зеленый @ входной сигнал может быть недостаточно.

Непрерывный желтый @ более сильные входные сигналы, AGC работает;
Мерцающий желтый @ происходит самоколебание, AGC работает, значение затухания более 12 дБ.

Непрерывный красный @ источник питания выключен.

Механические характеристики

Стандартный

Порт ввода/вывода

N-Female

Сопротивление

50 Ом

Рабочая температура

-25 °C ~ + 55 °C

Условия окружающей среды

IP40

Размеры

187 мм * 110 мм * 24 мм

Вес

0,63 кг

Питание

Вход AC100 ~ 240V 50/60Hz, выход DC 12V
